Дипломная работа: Термодинамика химической и электрохимической устойчивости медно-никелевых сплавов

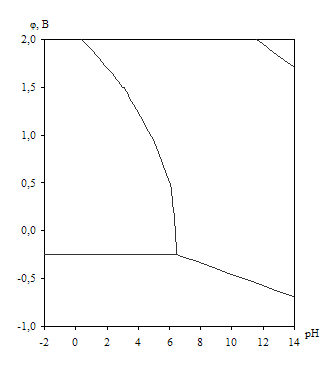

Рис. 1.6. Диаграмма рН – потенциал системы Ni – H2O при 25оС, атм. (воздух) и (негидратированная форма оксидов). Табл. 1.11. Основные химические и электрохимические равновесия в системе Ni – H2O при 25оС, атм. (воздух) и (негидратированная форма оксидов)
Как видно из рис. 1.5., на диаграмме рН – потенциал системы Cu – H2O можно выделить 4 области преобладания различных фаз: I – Cu II – Cu2+ III – Cu2O IV – CuO. В области I медь не подвержена коррозии (область иммунности). В области II медь переходит в раствор в виде двухзарядных ионов (область активной коррозии). В областях III и IV на поверхности меди образуется плёнка оксида – Cu2O в области III и CuO области IV (области пассивности). На диаграмме рН – потенциал системы Ni – H2O (рис. 1.6.) также можно выделить 4 области преобладания различных фаз: I – Ni – область иммунности II – Ni2+ – область активной коррозии III – NiOx – область пассивности IV – – область транспассивности. 2. Экспериментальная часть 2.1 Справочные термодинамические данные для расчётов системы Cu – Ni – O Все данные, представленные в табл. 2.1. – 2.3. получены из справочной литературы [17]. Табл. 2.1. Стандартные энергии Гиббса образования некоторых соединений
Табл. 2.2. Стандартные энтальпии образования и энтропии некоторых веществ
Табл. 2.3. Температурные ряды теплоёмкости некоторых веществ ()
2.2 Расчёт активностей компонентов сплавов МН19 и МНЖМц30–1–1 В соответствии с ОТРР, активности компонентов сплавов можно рассчитать по формуле: (2.1). Здесь m – общее число компонентов в сплаве, s – номер компонента. Для сплава МН19: m=2, s=1; 2, и (2.2), (2.3). Для сплава МНЖМц30–1–1: m=4, s=1; 2; 3; 4. В формуле (2.1) последнее слагаемое не зависит от s, и одинаково для всех компонентов. Обозначим его как А. Тогда (2.4), (2.5), (2.6), (2.7), (2.8). Мольные доли компонентов рассчитаны исходя из известных массовых долей: (2.9). Здесь ω – массовая доля компонента в сплаве, М – молярная масса компонента. Результаты расчётов представлены в табл. 2.4. Табл. 2.4. Состав сплавов и активности и компонентов
2.3 Расчёт диаграммы состояния системы Cu – Ni – O при 25оС Для построения диаграммы состояния Cu – Ni – O были использованы данные с диаграмм состояния Cu – O (рис. 1.3), Ni – O (рис. 1.4) и Сu – Ni (рис. 1.1.). Поскольку химическое сродство никеля к кислороду выше, чем меди, то можно предположить, что почти при любом составе сплава Сu – Ni в первую очередь будет окисляться именно никель из сплава, то есть будет реализовываться равновесие сплав – NiO, а не сплав – Cu2O. Для того, чтобы найти точку, отвечающую составу сплава, равновесного с NiO и Cu2O, нужно рассмотреть систему уравнений . (2.12), (2.13), (2.14), (2.15), (2.16). сплав медный никелевый корозионный Пусть . Подставив в (2.16) выражения для активностей меди и никеля в бинарной системе Cu – Ni в соответствии с ОТРР и преобразовав полученное выражение, получим уравнение (2.17). Значения энергий смешения взяты из табл. 1.9., значения стандартных энергий Гиббса реакций (2.10) и (2.11) рассчитаны на основании данных табл. 2.1. Найденный корень уравнения (2.17) – . Таким образом, при мольной доле никеля в сплаве большей чем , никель из сплава будет окисляться в первую очередь и будет реализовываться равновесие сплав – NiO, а при мольных долях никеля меньших, чем будет окисляться медь и реализовываться равновесие сплав – Cu2O. На основании данных о температурной зависимости энергий смешения в системе Cu – Ni купол расслаивания был экстраполирован до области комнатных температур. Точка, характеризующая равновесие α-фазы с (α+γ) отвечает мольной доле никеля 0,277 (активность никеля в этой точке равна 0,997), а точка характеризующая равновесие γ-фазы с (α+γ) отвечает мольной доле никеля 0,999 (активность никеля равна 0,999) [11]. Для однозначного описания равновесия Ni(α) – Ni(γ) – NiO необходимо вычислить и давление кислорода в газовой фазе над конденсированной фазой. По уравнению Ni+0,5O2(г)=NiO(т) (2.18): (2.19), (2.20). При описании равновесий с участием только оксидных фаз принято активности этих фаз считать равными единице, и для описания равновесий необходимо рассчитать только давление кислорода в газовой фазе над оксидами. В системе Cu2O – CuO – NiO оно определяется равновесием Cu2O – CuO, а в системе СuO – NiO – NiOx – NiO2 – равновесием NiO – NiO2. Для уравнений Cu2O(т)+0,5O2(г)=2CuO(т) (2.21) и NiO(т)+0,5O2(г)=NiO2(т) (2.22) давление кислорода определяется уравнениями (2.23), (2.24), (2.25). Диаграмма состояния Cu – Ni – O приведена на рис. 2.1. Рассчитанные характеристики равновесий приведены в таблице 2.5. Рис. 2.1. Диаграмма состояния Cu – Ni – O при 25˚С. Табл. 2.5. Характеристики фазовых равновесий в системе Cu – Ni – O при 25оС

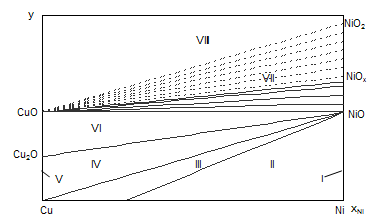

На диаграмме 2.1. можно выделить 8 областей, в которых присутствуют следующие фазы: I – γ-фаза + NiO, II – α-фаза + γ-фаза + NiO, III – α-фаза + NiO, IV – α-фаза + NiO + Cu2O, V – α-фаза + Cu2O, VI – Cu2O + CuO + NiO, VII – CuO + NiOx (1<x<2), VIII – CuO + NiO2 + {O2}. Области I и V очень малы и в масштабе диаграммы вырождаются в линии. Анализируя диаграмму Cu – Ni – O можно сделать следующие выводы о химической устойчивости медно-никелевых сплавов: 1) Окисление сплавов начинается уже при давлениях кислорода в газовой фазе над сплавами большем чем атм. Поэтому медно-никелевые сплавы будут окисляться кислородом воздуха при 25оС. 2) Поскольку химическое сродство никеля к кислороду выше, чем меди, то начиная с мольных долей никеля выше , то есть практически во всей области составов сплавов никель будет окисляться в первую очередь. 3) Так как для образования NiO2 требуется давление кислорода в газовой фазе над сплавом большее, чем атм., то при окислении сплавов кислородом воздуха NiO2 образовываться не будет. Окисление никеля завершится образованием фазы NiOx (1<x<2). 2.4 Расчёт равновесия CuO – NiO – NiOx при 25оС Для того, чтобы рассчитать значение х, соответствующее максимальной степени окисленности никеля в оксиде, который может образоваться в нормальных условиях, необходимо воспользоваться уравнениями: (2.26), (2.27), (2.28), поскольку давление кислорода воздуха при нормальных условиях составляет 0,21 атм. Для того, чтобы совместно решить систему уравнений (2.27) – (2.28) относительно х, нужно задать в явном виде зависимость от х. Существует приближённая функциональная связь между стандартной энергией Гиббса образования оксидов данного металла из элементов и стехиометрическим составом оксидов [13]: (2.29), где i, j – степени окисленности оксидов металла, для которых существуют наиболее достоверные термодинамические данные, х – степень окисленности неизвестного оксида. Hаиболее достоверные термодинамические данные для никеля получены только для оксида NiO: . Данные для оксида Ni2O3 получены расчётным путём: . Поскольку для гипотетического оксида NiO1,5 энергия Гиббса образования вдвое меньше, то [13]. Таким образом, и формула (2.29) преобразуется к виду (2.30), А в нормальных условиях (2.31). Подставляя (2.31) в (2.27) и решая уравнение с учётом (2.28), можно найти значение х, соответствующее максимальной степени окисленности никеля в оксиде, который может образоваться в нормальных условиях: х=1,346. Таким образом, окисление медно-никелевых сплавов на воздухе заканчивается образованием CuO и нестехиометрического соединения NiO1,346. 2.5 Оценка области гомогенности фазы NiOx при различных температурах в равновесии с атмосферным воздухом Используя уравнения (2.27), (2.28) и (2.30) можно оценить область гомогенности фазы NiOx при различных температурах в равновесии с атмосферным воздухом, то есть найти значение х, соответствующее максимальной степени окисленности никеля в оксиде, который может образоваться на воздухе при различных температурах. Для этого нужно знать температурные зависимости стандартных энергий Гиббса образования соединений NiO и NiO1,5. Для соединения Ni2O3 имеются только данные о стандартныx энтальпии и энтропии образования [13]: . Поэтому стандартную энергию Гиббса образования можно рассчитать только приближённо, предполагая, что и не зависят от температуры. (2.32) Все необходимые исходные данные для расчёта стандартной энергии Гиббса образования NiO представлены в табл. 2.2 – 2.3. (2.33), (2.34), (2.35), Подставляя (2.34) и (2.35) в (2.33): |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
