Курсовая работа: Цифровизация сетей связи

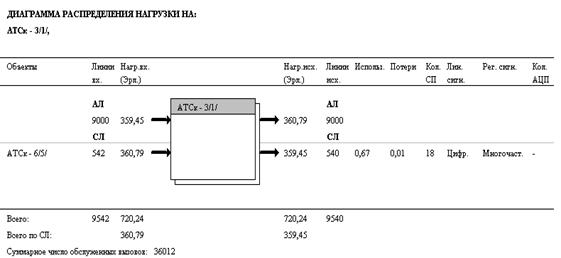

Рис.8. Диаграмма распределения нагрузки на: АТСк - 3/1/

Расчёт срока окупаемости затрат для данной сети:

Особенности "комбинированной" сети:

·  Выход из строя одной узловой станции не нарушает работу всей сети.

·  средняя нагрузка на узловые станции в 1,9 раз больше, чем средняя нагрузка на оконечные станции.

·  Относительно недорогая.

Описание различных способов построения сетей связи:

·  При полносвязном способе построения (рис.1) между всеми узлами существует непосредственная связь. В этом случае при повреждениях или перегрузках на отдельных участках возможна организация обходной связи через транзитное соединение, однако такой способ является наиболее дорогостоящим.

·  При радиальном способе построения сети (рис.3) связь между узлами осуществляется через один центральный узел. Это сокращает общее число пучков соединительных линий, но при этом, очевидно, отсутствует возможность создания обходных путей. Такой способ может быть использован при построении сети на сравнительно небольшой территории. На большой территории сеть связи чаще строится по радиально-узловому способу.

·  Кольцевой способ построения сети (рис.5) предусматривает возможность осуществления связи между узлами как по часовой, так и против часовой стрелки. В этом случае при повреждении на определенном участке сеть полностью сохраняет свою работоспособность. Кроме того, используется сравнительно небольшая общая протяженность линий связи.

·  При комбинированном способе построения сети (рис.7) узлы первого уровня (АТС 6/5, АТС 4/2, АТС 5/5) соединяются между собой по полносвязной схеме или по кольцевому принципу (для треугольника это равнозначно). В этом случае выход из строя одной УС не нарушает работу всей сети.

Некоторые особенности "полносвязной" сети:

·  высокая надежность связи;

·  способность обслуживать большой объем телефонной нагрузки;

·  равномерно распределенная нагрузка по станциям, малая вероятность перегрузок;

Некоторые особенности "радиальной" сети:

·  повышенная нагрузка на ЦС, значит, получается неравномерное распределение нагрузки, следовательно, невысокая надежность связи.

·  малая протяженность СЛ.

·  отсутствуют обходные пути.

Некоторые особенности кольцевой сети:

·  высокая надежность связи т.к. имеются обходные направления;

·  способность обслуживать большой объем телефонной нагрузки;

·  равномерное распределение нагрузок по станциям.

·  связь между узлами осуществляется как по часовой, так и против часовой стрелки, значит, высокая надежность связи.

Некоторые особенности "комбинированной" сети:

·  повышенная нагрузка на узловые станции.

·  выход из строя одной узловой станции не нарушает работу всей сети.

Таблица 36 Общая сравнительная таблица полученных результатов в проделанной работе

Сначала, произведем оценку схем по баллам (выбранной шкале проставления баллов) и по трем следующим критериям:
