Курсовая работа: Цифровизация сетей связи

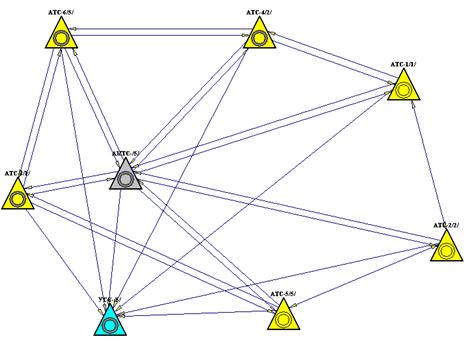

Рис.4. Диаграмма распределения нагрузки на: АТСк - 3/1/

Расчёт срока окупаемости затрат для данной сети:

В данной сети связь между узлами осуществляется через один центральный узел. Это резко сокращает общее число пучков СЛ, но при этом отсутствует возможность создания обходных путей. Такой способ может быть использован на сравнительно небольшой территории.

Особенности радиальной сети:

·  невысокая надежность связи (из-за отсутствия обходных путей), т.к. (рис.3) выход из строя центральной станции парализует сеть;

·  нагрузка на ЦС (АТС 5/5) в 4,4 раза больше, чем в среднем на любую другую АТС, значит, высокая вероятность перегрузок;

·  Низкое затухание соединительных трактов;

·  Упрощается станционное оборудование;

·  Улучшается качество разговорного тракта (малое число транзитов);

·  Ускоряется процесс установления соединения;

·  Самая дешёвая.

Рисунок 5 - сеть, построенная по схеме "кольцо"

Таблица 20 Структурный состав станций

Таблица 21 Матрица нагрузок (в эрл.)"каждая с каждой"
