Курсовая работа: Цифровизация сетей связи

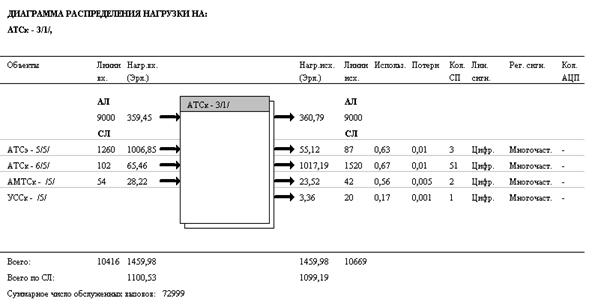

Рис.6. Диаграмма распределения нагрузки на: АТСк - 3/1/

Расчёт срока окупаемости затрат для данной сети:

В данной сети все АТС соединены в кольцо, а связь с несмежными АТС осуществляется транзитом через другие станции, а соединение с УСС, УЗСЛ и УВСМ имеется у всех АТС

Особенности кольцевой сети:

·  достаточно равномерное распределение нагрузок по станциям. Максимальная нагрузка приходится на АТСэ 2/2 и составляет 2204,55 Эрл, а на остальные станции близка к средней нагрузке. Значит, существует довольно малая вероятность перегрузок даже в ЧНН.

·  При повреждении на определенном участке сеть полностью сохраняет свою работоспособность т.к. сеть предусматривает возможность осуществления связи между узлами как по часовой, так и против часовой стрелки.

·  Относительно малая скорость установления соединения т.к. достаточно большое среднее число транзитов, значит, ухудшается качество разговорного тракта.

·  Используется относительно небольшая общая протяженность линии.

·  Относительно недорогая.

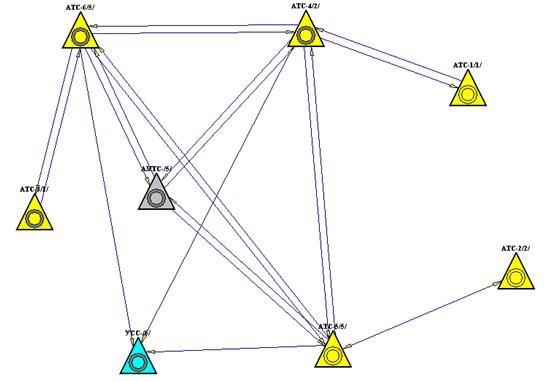

Рисунок 7 - сеть, построенная по "комбинированной" схеме

Таблица 28 Структурный состав станций

Таблица 29 Матрица нагрузок (в эрл.)"каждая с каждой"
