Курсовая работа: Разработка системы автоматического управления положением объекта

Погрешность от неточности элемента сравнения:

Погрешность на входе усилителя:

Ошибка покоя:

Находим значение моментной погрешности:

Коэффициент передачи разомкнутой системы:

Коэффициент усиления усилителя:

1.2.4 Выбор усилительного устройства

Методика выбора усилительного устройства взята из /2/.

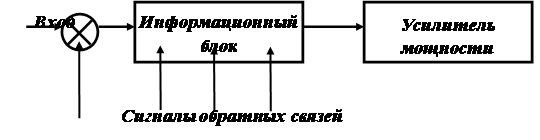

Структурная схема преобразования электрических сигналов в прямой цепи системы управления включает в себя два блока: информационный и силовой, который представляет собой усилитель мощности (рисунок 5).

Рисунок 5

Информационный блок предназначен для сбора и обработки информации о состоянии и функционировании системы управления и формирования управляющих сигналов. К блоку подходят сигнал рассогласования системы, сформированный из входного сигнала и сигнала основной обратной связи, а также сигналы местных обратных связей. Информационный блок содержит усилители, ограничители, логические устройства, демодуляторы, фильтры, сумматоры сигналов местных обратных связей, корректирующие устройства. В нашем случае информационный блок содержит фазочувствительный выпрямитель.

В свою очередь силовой блок может представлять собой усилитель мощности, работающий в линейном режиме, или импульсный усилитель мощности. Гораздо большее распространение в системах управления получили импульсные усилители мощности (ИУМ). Они используются в устройствах автоматики для регулирования большой электрической мощности при управлении исполнительными устройствами систем управления. ИУМ, выполненный на управляемых ключах, обеспечивает передачу энергии от источника питания к нагрузке. Структурная схема ИУМ представлена на рисунке 6.

Рисунок 6

Импульсный модулятор преобразует непрерывный сигнал в импульсный. В случае использования силовых транзисторных ключей применяется чаще всего широтно-импульсный модулятор.

Формирователь импульсов (ФИУ) представляет собой предварительный усилитель мощности, обеспечивающий переключение ключей, однако этим не исчерпываются его функции. Здесь импульсы формируются не только по амплитуде, но и по форме, выполняются интеллектуальные функции по диагностике блока силовых ключей и их защите. Кроме того, в этом устройстве осуществляется гальваническая развязка маломощной и силовой частей системы управления.

Блок силовых ключей может содержать один или более ключей в зависимости от выбранной схемы включения исполнительного элемента (полумостовая и мостовая).

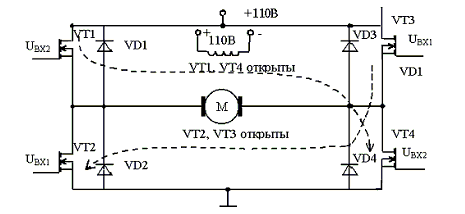

В нашем случае для управления двигателем постоянного тока с учетом реверса используется мостовая схема включения, изображенная на рисунке 7:

Рисунок 7

Мостовая схема включения двигателя постоянного тока содержит один источник питания и четыре ключа. Ключи открываются попарно: VT1 и VT4, VT2 и VT3. При этом ток через двигатель течет, то в одном, то в другом направлении. Диоды VD1-VD4 осуществляют шунтирование нагрузки на интервале выключенного состояния ключа.

Электродвигатель представляет собой RL – нагрузку. Будем полагать, что постоянная времени RL – нагрузки  существенно больше периода коммутации транзистора . Это позволяет считать изменения тока индуктивности  практически линейными, а сами эти изменения существенно меньшими среднего значения тока в нагрузке. Напряжение на нагрузке при этом имеет прямоугольную форму. Регулирование мощности осуществляется с помощью регулирования относительной длительности выходных импульсов, то есть изменением коэффициента заполнения .

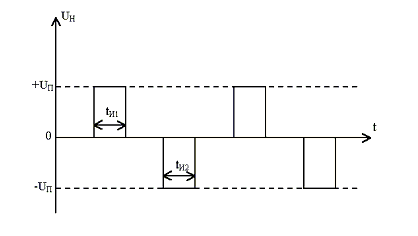

В третьем импульсном режиме питание нагрузки осуществляется прямоугольным переменным напряжением. В этом случае существуют интервалы, на которых напряжение в нагрузке равно нулю. На рисунке 8 показаны временные диаграммы напряжения нагрузки.

Рисунок 8

Данный режим имеет практическое значение при  и , то есть для случая, когда постоянная составляющая напряжения нагрузки равна нулю. При этом осуществляется регулирование мощности первой выходного напряжения. Разложив в ряд напряжение, форма которого показана на рисунке 5, получим выражение первой гармоники выходного напряжения:

,

где .

В третьем ИР частота первой гармоники напряжения и тока в нагрузке равна частоте следования импульсов питающего напряжения.

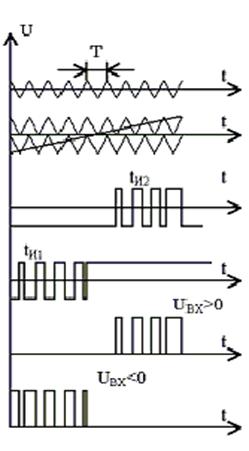

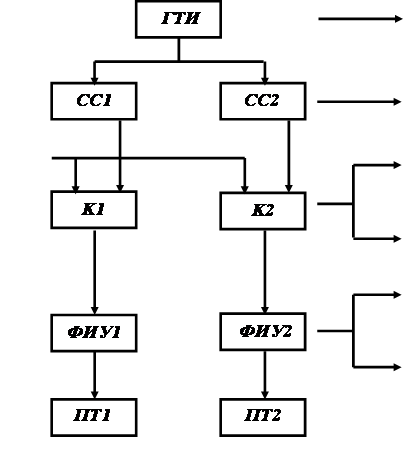

Рассмотрим более подробно структурную схему, показанную на рисунке 5. Дальнейший расчет ШИП на полевых транзисторах проводится по блокам, согласно структурной схеме и временным диаграммам работы широтно-импульсного преобразователя с ключами на полевых транзисторах для реализации третьего ИР управления двигателем постоянного тока, представленной на рисунке 9.

ГТИ – генератор треугольных импульсов; CC1, СС2 – схемы сдвига; К1, К2 – компаратор; ФИУ1, ФИУ2 – формирователь импульсов управления; ПТ1, ПТ2 – полевой транзистор

Рисунок 9

ГТИ формирует треугольные импульсы заданной частоты и амплитуды. Первая схема сдвига уровней СС1 осуществляет сдвиг выходного сигнала вверх на , равный в нашем случае 2 В. Вторая схема сдвига уровней СС2 осуществляет сдвиг выходного сигнала вниз на . На неинвертирующий вход компараторов К1, К2 подается входной сигнал, равный 0,68 В. После компараторов сигнал обладает некоторым отрицательным значением. Чтобы эту часть исключить, а также для окончательного формирования импульсов, сигнал подают на формирователь импульсов управления. После чего сигналы поступают на затворы полевых транзисторов.

Блок №1: Генератор треугольного напряжения

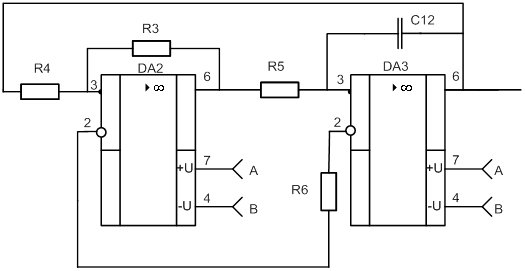

Схема генератора треугольного напряжения представлена на рисунке 10:

Рисунок 10

Генератор состоит из неинвертирующего триггера DA2 и инвертора DA3, который интегрирует постоянное напряжение триггера. Когда выходное напряжение интегратора достигает порога срабатывания триггера, то выходное напряжение последнего изменяет полярность и конденсатор начинает перезаряжаться, пока не достигнет другого порога срабатывания триггера противоположного знака.

Амплитуда выходного напряжения зависит от порога срабатывания триггера:

,                                                                             (2)

где  – это напряжение насыщения операционного усилителя. Период колебаний равен удвоенному времени, в течение которого выходное напряжение интегратора изменится от  до :

                                                                                (3)

Используя формулу (3) для расчёта периода колебаний, можно рассчитать частоту сигнала, идущего с генератора.

При этом учитывается, что частота с генератора должна не менее чем в 10 раз превышать частоту входного сигнала:

Т.к. частота входного сигнала 50 Гц, то частота с генератора должна быть 500 Гц. Следовательно, период колебаний равен  с. Напряжение срабатывания  В. Амплитуда выходного напряжения должна быть равна  В. Выберем элементную базу для генератора:

Пусть  кОм, тогда по формуле (2)

 кОм

Пусть Ф, тогда по формуле (3)  кОм.

Выбирается резистор с номинальным сопротивлением 3,3 кОм.

Генератор выберем на микросхеме К140УД7, справочные данные которой приведены в таблице 3

Таблица 3

Справочные данные на выбранный конденсатор приведены в таблице 4.

Таблица 4

Справочные данные на резисторы приведены в таблице 5.

Таблица 5

Блок 2: Повторитель напряжения.

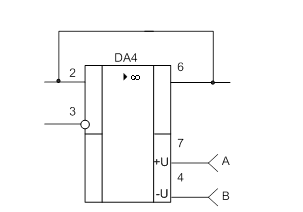

Нагрузка оказывает влияние на сигнал, идущий с генератора, вызывая смещение. Во избежание этого после генератора треугольных импульсов ставят повторитель напряжения (рисунок 11).

Выходной сигнал с повторителя напряжения будет аналогичен выходному сигналу с генератора.

Повторитель выберем на микросхеме К140УД7, справочные данные которой приведены в таблице 6.

Рисунок 11

Таблица 6

Блок №3: Схема сдвига уровня

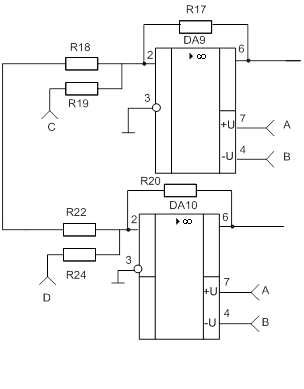

Схема сдвига уровня выходного сигнала представлена на рисунке 12.

Рисунок 12

Для расчета данной схемы нам понадобится значение сигнала, который подается на неинвертирующий вход компаратора (Блок №5) с сельсинов. Найдем его значение. Т.к. сигнал с сельсинов равен 51 В (это приходится на 900), тогда, если учесть, что ошибка следования равна 1,20, то входной сигнал будет равен  В.

Рассчитаем коэффициент заполнения .

,                                                                                            (4)

где  – длительность импульса, равная

- период, равный

f – частота напряжения возбуждения сельсинов, равная 50 Гц,

,

где U1 – напряжение снимаемое после схемы сдвига, численно равное

 с

Подставив все значения в (4), получим:

На компаратор приходит два сигнала. На неинвертирующий вход компаратора подают входной сигнал , равный 0,68 В. Сигнал, идущий на инвертирующий вход компаратора необходимо «раскачать» до величины максимального значения входного сигнала и сместить одним суммирующим усилителем в положительную область, а другим в отрицательную. Вот для этого нам и нужна схема сдвига уровня. Схема основана на суммирующем усилителе, для которого организуется смещение от источника постоянного напряжения U = 2 В. Выходное напряжение суммирующего усилителя определяется по формуле:

,

где  – напряжение, подаваемое на первый вход суммирующего усилителя с выхода повторителя напряжения,

- напряжение, подаваемое на второй вход суммирующего усилителя от источника постоянного напряжения,

- коэффициент усиления напряжения с первого входа,

- коэффициент усиления напряжения со второго входа.

В нашем случае , , а на выходе мы должны получить . Примем значение первого коэффициента усиления , после этого найдем значение  из выражения . Подставив значения, получим: .

Рассчитаем значения резисторов по формулам:

Примем значение резистора КОм, тогда  КОм, а  КОм. Значения резисторов и  равны значениям резисторов  и  соответственно.
