Курсовая работа: Технология возведения подземной части здания

4.5 Устройство колонн здания

Колонны в большей степени предназначены для восприятия вертикальных нагрузок. В процессе возведения подземной части промышленного здания требуется установить 21 железобетонных колонн сечением 0,4*0,4м, высота колонн – 2,85м.

4.5.1 Устройство опалубки

Крупнощитовую разборно-переставную опалубку колонн размером граней в плане от 0,2 до 0,6 м выполняют из щитов 0,8*3,0м с отверстиями под тяжи, что позволяет устанавливать необходимый размер колонн в плане. Опалубка колонн оборудована подкосами для установки, выверки и распалубливания, а также навесными подмостями с ограждениями.

При установке опалубки колонн первоначально на бетонном основании размечают место ее расположения (риски геометрических осей, грани положения колонн).

Определим объем опалубочных работ как площадь поверхности опалубки, соприкасающейся с бетоном (согласно ЕНиР Е4-1-34):

∑ Sопал. пов.=4∙0,4∙ hколонны∙ nколонн=4∙0,4∙2,85∙21=95,76 (м2).

4.5.2 Армирование колонн

При небольшой высоте колонн арматурный каркас устанавливают путем его опускания с помощью крана в готовую опалубку. Установленный арматурный каркас через нижнее окно короба опалубки колонны приваривают или привязывают к выпускам арматуры, забетонированным в фундаменте.

Объемом арматурных работ (согласно ЕНиР Е4-1-44) является общее число арматурных каркасов (известной массы, кг), устраиваемое в конструкции.

Определим массу одного арматурного каркаса:

где 60кг/м3 – степень армирования каркасом, принимаемая по заданию.

Общее число арматурных каркасов равно числу колонн, запроектированных в здании nколонн= nкаркасов =21.

4.5.3 Укладка и уплотнение бетонной смеси

В колонны высотой до 5м со сторонами сечения до 0,8м, не имеющие перекрещивающихся хомутов, бетонную смесь укладывают сразу на всю высоту. Смесь осторожно загружают сверху и уплотняют внутренними вибраторами.

Нижняя часть опалубки колонн и стен при бетонировании их сверху опалубки, во избежание образования раковин в бетоне, сначала заполняется на высоту 100…200мм цементным раствором состава 1:2 или 1:3.

Бетонирование производится методом «кран-бадья».

Нормой времени работ по укладке и уплотнению бетонной смеси (согласно ЕНиР Е4-1-49) является объем уложенного бетона (бетона в деле).

Определим объем бетонных работ, равный объему укладываемой бетонной смеси:

4.5.4 Выдерживание уплотненного бетона и уход за ним

Объем работ по покрытию бетонной поверхности опилками (ЕНиР Е4-1-54) равен произведению площади бетонируемой поверхности и толщины слоя опилок –

Количество работ по смачиванию бетонной поверхности водой равно площади бетонируемой поверхности: (согласно ЕНиР Е4-1-54).

Объем работ по снятию опилок с бетонной поверхности равен объему работ по покрытию ими этой бетонной поверхности:

4.5.5 Распалубливание конструкции колонны

Распалубливание конструкции колонны производим при достижении бетоном

40-60% – й проектной прочности (3 суток).

Объем работ по распалубке колонны равен объему работ по устройству опалубки (пункт 4.5.1.).

Таблица 4.5.1*. Ведомость объемов работ по устройству колонн здания

4.6 Устройство наружных стен здания.

Технологический процесс возведения подземной части здания обязательно включает в себя устройство стен. Высота стен – 3,3м, толщина наружных стен – 0,5м.

4.6.1 Установка опалубки

Крупнощитовая разборно-переставная опалубка стен состоит из модульных щитов, которые могут собираться в опалубочные панели практически любых размеров и конфигураций. Каркас опалубочных щитов изготовлен из высокоточного профиля алюминиевых сплавов, поперечное сечение которых обеспечивает установку палубы из ламинированной фанеры толщиной 18 и 21 мм, торцы которой конструктивно защищены самим алюминиевым профилем и герметиком.

Крупнощитовая опалубка стен состоит из щитов опалубки, подмостей, навешиваемых на эти щиты, раскрепляющих подкосов и элементов раскрепления. Щиты в опалубочные панели собирают посредством центрирующих замков. Для выверки панели опалубки в проектном положении опалубка снабжена подкосами, винтовые стяжки муфты которых позволяют регулировать установку панели в вертикальной плоскости.

Комплект опалубки позволяет выполнять угловые соединения щитов, стыки примыкания стен, устройство примыканий-компенсаторов и других возможных примыканий щитов опалубки друг к другу.

Для возведения наружных стен здания предусмотрены специальные подмости, представляющие собой цельнометаллические кронштейны с щитами настила и ограждениями.

В первую очередь монтируют щиты (панели) наружной опалубки, их устанавливают на рабочие подмости, выверяют и закрепляют с помощью подкосов. Далее внутренние щиты (панели) опалубки в процессе установки последовательно прикрепляют к наружным щитам с помощью винтовых стяжек.

Длина панелей, собранных из щитов, не должна превышать 8 м.

Поскольку бетонирование наружных стен здания совершается участками (см.пункт 4.6.3.), принимаем 48 участков, ограниченных щитами (панелями) опалубки (средняя длина участка равна 6м).

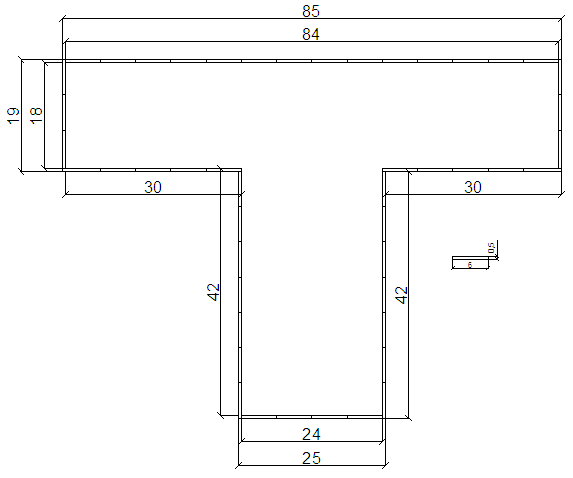

Рис. 4.6.1.1. Устройство опалубки. Участки бетонирования

Определим объем опалубочных работ как площадь поверхности опалубки, соприкасающейся с бетоном (согласно ЕНиР Е4-1-34):

∑ Sопал. пов.=((6+0,5+6)∙44+(6,5+0,5+6,5)∙4)∙3,3=1993,2 (м2).

4.6.2 Армирование наружных стен здания

Армирование стен осуществляется сетками.

Объемом арматурных работ (согласно ЕНиР Е4-1-44; установка сеток и каркасов вручную) является общее число арматурных сеток (известной массы,кг),устраиваемое в конструкции.

Найдем общую массу арматуры, устанавливаемой в наружных стенах здания: масса арматуры равна произведению всего объема конструкции Vнар.стен, м3, и степени армирования сеткой, принимаемой по заданию 15 кг/м3.

Марм.сет.= Vнар.стен∙15=(84+18,5∙2+30,5∙2+42∙2+24)∙0,5∙3,3∙15=7177,5 (кг).

Принимая, что размеры сеток не должны превышать 3*7м, получаем количество сеток n=48∙2∙2=192 (1,65*6м), устраиваемых между разделительными щитами опалубки стен.

Найдем среднюю массу одной арматурной сетки:

4.6.3 Укладка и уплотнение бетонной смеси

При возведении стен в разборно-переставной опалубке смесь укладывают ярусами высотой не более 3м. При длине стены более 20 м ее делят на участки по 6…10м и на границе участков устанавливают разделительную опалубку (рис.4.6.1.1.). Бетонную смесь подают непосредственно в опалубку в нескольких точках по длине участка методом «кран-бадья». При высоте стен более 3м используют звеньевые хоботы, при этом смесь укладывают горизонтальными слоями толщиной 0,3…0,4м с обязательным вибрированием.

Подавать смесь в одно и то же место не рекомендуется, так как при этом образуются наклонные рыхлые слои, снижающие качество поверхности и однородность бетона.

Уплотнение осуществляют внутренним (глубинным) вибратором.

Нормой времени работ по укладке и уплотнению бетонной смеси (согласно ЕНиР Е4-1-49) является объем уложенного бетона (бетона в деле).

Определим объем бетонных работ, равный объему укладываемой бетонной смеси:

4.6.4 Выдерживание уплотненного бетона и уход за ним

Объем работ по покрытию бетонной поверхности опилками (ЕНиР Е4-1-54) равен произведению площади бетонируемой поверхности и толщины слоя опилок –

Количество работ по смачиванию бетонной поверхности водой равно площади бетонируемой поверхности: (согласно ЕНиР Е4-1-54).

Объем работ по снятию опилок с бетонной поверхности равен объему работ по покрытию ими этой бетонной поверхности:

4.6.5 Распалубливание конструкции стены

Распалубливание конструкции наружной стены производим при достижении бетоном 80% – й проектной прочности.

Объем работ по распалубке стены равен объему работ по устройству опалубки (пункт 4.6.1.).

Таблица 4.6.1*. Ведомость объемов работ по устройству наружных стен здания

4.7 Устройство перекрытия здания

4.7.1 Установка опалубки

Опалубка перекрытий может быть решена в двух вариантах: 1) опалубка, включающая палубу из листов ламинированной фанеры, закреплённых на продольных и поперечных несущих балках, смонтированных на рамах с выдвижными домкратами; 2) столовая сборно-разборная опалубка, состоящая из стола в виде набора рам с опорными домкратами, соединёнными между собой продольными связями с катковыми опорами.

Опалубка перекрытий предусматривает использование в качестве палубы листов фанеры и рядовых стандартных щитов, которые применяют для опалубливания стен, устанавливаемых на поддерживающие рамы.

Определим объем опалубочных работ как площадь поверхности опалубки, соприкасающейся с бетоном (согласно ЕНиР Е4-1-34):

∑ Sопал. пов. =Sзд.+Рзд.∙h перекрытия =(85∙19+25∙42)+292∙0,2=2723,4 м2; где Рзд и Sзд - соответственно периметр и площадь подземной части здания в плане, h перекрытия – толщина перекрытия.

4.7.2 Армирование перекрытия здания

Армирование плит перекрытия производят путём укладки в пространственные конструкции готовых сварных сеток, стыкование которых осуществляют внахлестку электродуговой сваркой.

Объемом арматурных работ (согласно ЕНиР Е4-1-44; установка сеток и каркасов вручную) является общее число арматурных сеток (известной массы, кг), устраиваемое в конструкции.

Найдем общую массу арматуры, устанавливаемой в перекрытии здания: масса арматуры равна произведению всего объема конструкции Vперекрытия, м3, и степени армирования сеткой, принимаемой по заданию 15 кг/м3.

Марм.сет.= Vперекрытия∙15=(85∙19+25∙42)∙0,2∙15=7995 (кг).

Принимая, что размеры сеток не должны превышать 3*7м, получаем количество сеток n=127∙2=254 .

Найдем среднюю массу одной арматурной сетки:

4.7.3 Укладка и уплотнение бетонной смеси

Бетонирование плит перекрытия, монолитно связанных с колоннами и стенами, осуществляют через 1….2 ч. После бетонирования колонн и стен. Бетонную смесь начинают укладывать после устройства последнего слоя (порции) в вертикальные конструкции ввиду необходимости первоначальной осадки уложенной в них смеси. Балки и примыкающие к ним плиты бетонируют одновременно. Бетонную смесь укладывают в балки и прогоны горизонтальными слоями высотой 300….500 мм. С обязательным уплотнением.

В плиты перекрытия бетонная смесь подается сразу на всю ширину с уплотнением поверхностными вибраторами при их толщине до 0,25 м. и внутренними – при большей толщине.

Нормой времени работ по укладке и уплотнению бетонной смеси (согласно ЕНиР Е4-1-49) является объем уложенного бетона (бетона в деле).

Определим объем бетонных работ, равный объему укладываемой бетонной смеси:

4.7.4 Выдерживание уплотненного бетона и уход за ним

Объем работ по покрытию бетонной поверхности опилками (ЕНиР Е4-1-54) равен произведению площади бетонируемой поверхности и толщины слоя опилок –

Количество работ по смачиванию бетонной поверхности водой равно площади бетонируемой поверхности: (согласно ЕНиР Е4-1-54).

Объем работ по снятию опилок с бетонной поверхности равен объему работ по покрытию ими этой бетонной поверхности:

4.7.5 Распалубливание конструкции перекрытия

Распалубливание конструкции перекрытия производим при достижении бетоном 70-80% – проектной прочности.

Объем работ по распалубке перекрытия равен объему работ по устройству опалубки (пункт 4.7.1.).

Таблица 4.7.1*. Ведомость объемов работ по устройству перекрытия здания
