При прокладке трубопроводов под дорогами и другими препятствиями в принципе возможны два основных способа производства работ — открытый и закрытый.

При открытом требуется разрытие поперек дороги траншеи с повреждением дорожного покрытия и остановкой движения транспорта по ней на время прокладки труб. Все это, естественно, сопряжено с рядом неудобств для пассажиров, транспорта и, кроме того, влечет за собой удорожание работ, так как возникает необходимость восстановления дорожного покрытия и элементов благоустройства в месте перехода.

Более перспективными являются закрытые методы прокладки труб под дорогами, не требующие устройства траншей.

При прокладке труб бестраншейными способами вначале под дорогами устраивают защитные кожухи или футляры, а затем в них прокладывают сами рабочие трубопроводы. Чтобы это стало возможным, диаметр кожуха (футляра) должен быть большим, чем диаметр прокладываемого трубопровода (таблица 1).

Таблица 2.3 Требуемые диаметр и толщина стенок защитного кожуха (футляра)

Для защитных кожухов (футляров) применяют стальные трубы: бесшовные горячекатаные, сварные прямошовные и спирально-шовные. Горячекатаные применяют только для кожухов переходов трубопроводов диаметром до 273 мм, а для трубопроводов больших диаметров используют обычно крупноразмерные сварные прямо- или спирально-шовные трубы.

Длину кожуха определяют исходя из ширины дорожного полотна (или дорожной насыпи) и рекомендуемых нормативных расстояний. Предохраняют кожухи от коррозии асбесто- или песчано-цементными, асфальтоцементобитумными, эпоксидными или полимерными антикоррозийными покрытиями, наносимыми на их поверхность.

2.1 Монтаж закладных изделий и первичных измерительных преобразователей

Монтаж закладных изделий и их установка определяются проектом автоматизации и должны предусматриваться в технической его части. Работы по врезке закладных изделий должны выполнятся организациями, выполняющими монтаж технологических трубопроводов и оборудования.

Монтаж первичных приборов производится непосредственно на технологическом оборудовании, сигналы через первичные преобразователи поступают на измерительные приборы.

Закладные конструкции. Монтаж приборов для измерения температуры на технологических трубопроводах и оборудовании выполняется, как правило, с помощью специальных закладных конструкций — бобышек. Бобышка приварная — это деталь, привариваемая к технологическому трубопроводу или аппарату, имеющая резьбу (или без резьбы) для закрепления первичного измерительного преобразователя.

Бобышки изготавливают в соответствии с отраслевым стандартом ГОСТ 36.7 — 74 «Бобышки и штуцера приварные для установки приборов и устройств автоматики», который распространяется на приварные бобышки и штуцера, являющиеся комплектующими деталями технологических трубопроводов и аппаратов с условным давлением жидкостей и газов до 40 МПа. Термометры расширения, термобаллоны манометрических термометров и термопреобразователи соединяются с бобышками, как правило, через установочные штуцера, которые иногда называют соединительными. Размеры и форму штуцера приборов для измерения температуры определяет ГОСТ 25164 — 82 «Приборы и устройства пневматические, электрические и гидравлические ГСП. Присоединительные размеры». По своим присоединительным размерам бобышки, изготавливаемые по ОСТ 36.7 — 74, полностью соответствует ГОСТ 25165-82.

По типу и параметрам приварные бобышки подразделяют на прямые: БП1 на Ру до 20 МПа; БП2 на Ру от 20 до 40 МПа; БПЗ на атмосферное давление; скошенные: БС1 на Ру до 20 МПа; БС2 на Ру от 20 до 40 МПа.

Бобышки всех типов по ГОСТ 36.7 — 74 могут иметь следующие размеры резьбы: M12xl,5; M20xl,5; М27 х 2; МЗЗ х 2; М39 х 2.

Бобышки в зависимости от типа имеют следующие высоты: БП1 — 55 и 100; БП2 — 50, 60 и 100; БПЗ-25; БС1, БС2-115 и 140 мм. Высоту бобышки выбирают в зависимости от толщины слоя изоляции технологического трубопровода или аппарата.

Для отличия одного типа бобышки от другого в технической документации всем бобышкам присвоены условные обозначения. Например, прямая бобышка на Ру до 20 МПа с резьбой М20 х 1,5 высотой 55 мм имеет обозначение БП1-М20-55, ОСТ 36.7-74.

Рекомендуемые области применения бобышек. Бобышки БП1 и БП2 служат для присоединения погружных элементов термометров расширения, термобаллонов, манометрических термометров, термопреобразователей сопротивления, преобразователей термоэлектрических и др.; бобышки БПЗ — для присоединения поверхностных термопреобразователей сопротивления и других преобразователей. Подчеркнем, что при монтаже приборов следует проверить соответствие материала бобышки материалу трубопровода или аппарата, для которых они предназначены, и качество их сварных соединений. Соответствие материала бобышки материалу трубопровода может быть установлено по маркировке бобышек, которая должна содержать размер резьбы, значение условного давления, группу стали по ГОСТ 356 — 68, товарный знак завода — изготовителя.

Способы монтажа. Способ монтажа прибора для измерения температуры на технологических трубопроводах или оборудовании зависит от диаметра трубопровода, конструктивных особенностей оборудования, места установки и габарита прибора.

Если диаметр трубопровода и длина чувствительного элемента прибора обеспечивают необходимую глубину погружения, то монтаж осуществляется непосредственно на трубопроводе с помощью прямой или скошенной бобышки. Если длина прибора значительно больше диаметра трубопровода, то применяют специальные устройства, увеличивающие в месте установки прибора диаметр трубопровода. Эти устройства могут иметь форму расширителя или стакана, изготовленного из трубы большего диаметра, с габаритами, удовлетворяющими условиям установки прибора.

Одним из основных условий установки прибора на технологическом трубопроводе, как уже было ранее отмечено, является соблюдение требуемой глубины погружения, от которой в значительной степени зависит точность измерения температуры. Глубина погружения прибора зависит от длины его монтажной части. Длина монтажной части I для прибора с неподвижным штуцером определяется как расстояние от рабочего конца до опорной площадки штуцера; для датчика с подвижным штуцером и без штуцера — как расстояние от рабочего конца до головки, а при отсутствии головки — до места заделки выводных концов. Таким образом, понятие «глубина погружения» прибора в технологический трубопровод определяется положением, которое занимает конец погружаемой части прибора ниже оси трубопровода. Как правило, конец погружаемой части в зависимости от типа прибора должен размещаться от 5 до 70 мм ниже оси трубопровода, по которому движется измеряемая среда. Соблюдение этого условия может быть достигнуто, как ранее было отмечено, путем применения бобышек разной длины и конструкции.

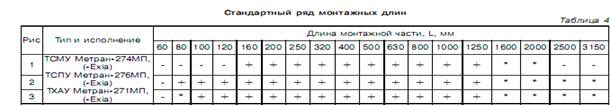

В зависимости от рассмотренных условий наибольшее распространение получили способы установки (монтажа) приборов для измерения температуры, приведенные в табл. 2.1.

Способ № 1, применяют тогда, когда приборы монтируют на горизонтальных участках трубопроводов диаметром более 76 мм. При этом длина монтажной части приборов может колебаться в пределах от 80 до 2000 мм. Для лучшего понимания технологии монтажа приборов каждый из приведенных в табл. 2.4 способов сначала иллюстрируется чертежами закладной конструкции (бобышки), а затем монтажным чертежом установки какого-либо конкретного прибора. Так, иа рис. 2.2,а, показана установка бобышки на горизонтальном участке трубопровода диаметром свыше 76 мм. Монтаж бобышки и тепловую изоляцию выполняют, как правило, организации, монтирующие технологическое оборудование.

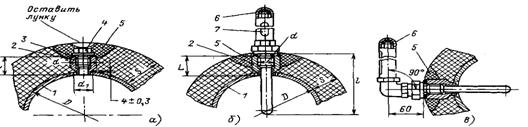

Рис. 2.2. Установка бобышки на трубопроводе диаметром свыше 76 мм (а) и термометров расширения прямого (б) и углового (в): 1 — трубопровод; 2 — бобышка; 3 — прокладка; 4 — пробка; 5 — легкоснимаемый слой изоляции; 6 — защитная оправа; 7 — прибор; D — диаметр трубопровода; dt — диаметр отверстия в трубопроводе; S — толщина слоя изоляции; z—глубина погружения; L — высота бобышки

Таблица 2.1. Способы монтажа датчиков приборов для измерения температуры

Учитывая, что установка приборов производится после завершения всех работ по монтажу технологического оборудования, бобышку 2 закрывают пробкой 4, что позволяет выполнять опрессовку трубопроводов без установленных приборов. Монтажные чертежи установки прямого и углового термометров расширения в загнутой оправе приведены .

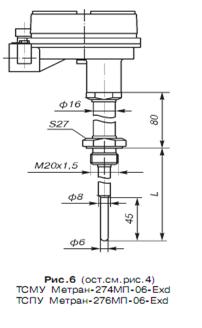

Рисунок 2.3 монтаж датчиков температуры ТСМУ274Exia

2.3 Монтаж щитов и пультов управления, способов их установки

Термины щитовой продукции:

Каркас – жесткий несущий объемный или плоский металлический остов, предназначенный для установки на нём панелей, стенок, дверей, крышек и монтажа приборов, аппаратов, электрических и трубных проводок и др.[1]

Шкаф – объемный каркас на опорной раме с установленными на ней панелью, стенками, дверью, крышкой.

Стойка – объемный или плоский каркас на опорной раме.

Панель с каркасом - объемный каркас на опорной раме с установленной на ней панелью.

Корпус пульта - объемный каркас с установленными наклонной столешницей, стенками, дверьми.

Щит шкафной – шкаф с установленными на унифицированных монтажных конструкциях, поворотной или стационарной раме аппаратурой, арматурой, установочными изделиями и с электрической и трубной проводками, подготовленными к подключению внешних цепей и приборов, устанавливаемых на объекте.

Щит панельный с каркасом – панель с каркасом с установленными на унифицированных монтажных конструкциях, поворотной или стационарной раме аппаратурой, арматурой, установочными изделиями и с электрической и трубной проводками, подготовленными к подключению внешних цепей и приборов, устанавливаемых на объекте.

Штатив – стойка с объемным каркасом и установленными на унифицированных монтажных конструкциях, аппаратурой, арматурой, установочными изделиями и с электрической и трубной проводками, подготовленными к подключению внешних цепей и приборов, устанавливаемых на объекте.

Штатив плоский – стойка с плоским каркасом и установленными на унифицированных монтажных конструкциях, аппаратурой, арматурой, установочными изделиями и с электрической и трубной проводками, подготовленными к подключению внешних цепей и приборов, устанавливаемых на объекте.

Панель вспомогательная и панель вспомогательная с дверьми – панели, предназначенные для оформления многопанельных каркасных щитов.

Панель декоративная – панель, предназначенная для декоративного оформления верхней части щитов панельных с каркасом, а также для монтажа элементов мнемосхем.

Вставка угловая – элемент, предназначенный для соединения двух смежных щитов или пультов, устанавливаемых под углом друг к другу.

Сокращения в условных обозначениях

Щ – щит, Ш – шкафной, ЩПК – щит панельный с каркасом, ЩШМ – щит шкафной малогабаритный, С – статив, СП – статив плоский, П – пульт, ПНП - пульт с наклонной приборной приставкой, ЗД – задняя дверь, ПЗД – передняя и задняя двери

О2 – открытый с двух сторон, ОП – открытый справа, ОЛ – открытый слева, ЗП – закрытый справа, ЗЛ – закрытый слева.

Если наименование заканчивается буквами ЗД, то щит закрытого исполнения, если ЩПК – открытый с двух сторон, цифры 2 и 3 – это количество секций.

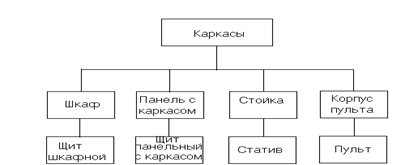

Рисунок 2.4 - Структурная схема построения щитовых конструкций по ГОСТ 36.13-76

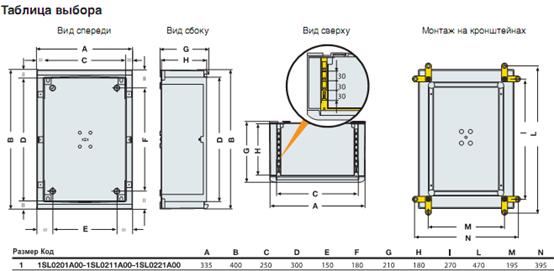

Выберем шкаф Gemini IP66

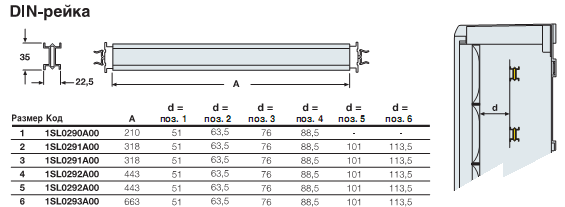

Выберем DIN рейку 1SL0290A00

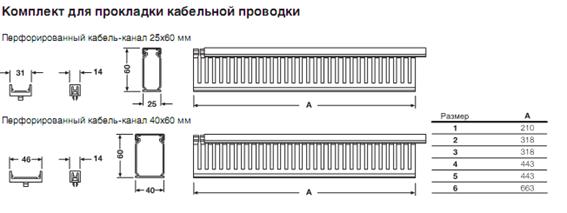

Выбираем комплект для кабельной проводки

МОНТАЖ ЩИТОВ, ПУЛЬТОВ И СТАТИВОВ

До начала работ по монтажу щитов, пультов и стативов необходимо проверить строительную и технологическую готовность проектной отметки, к этому времени должны быть выполнены подготовительные работы, смонтированы металлоконструкции для установки малогабаритных щитов и плоских стативов. К таким металлоконструкциям относятся перфорированные, например Z-об-разные, профили для установки иа стене; хомуты для обвязки колонн; подставки для установки на полу. Целесообразность установки подставок до закрепления на них малогабаритных щитов определяется условиями монтажа, сложившимися на конкретном объекте. Указанные установочные металлоконструкции закрепляют либо на предварительно установленных закладных элементах, либо с помощью СМП, пластмассовых дюбелей или сваркой. Электрические и трубные проводки должны быть проложены и подведены к местам установки щитовых конструкций. Щиты должны быть размещены на площади установки так, чтобы исключалась необходимость дополнительных такелажных работ при их монтаже.
