Дипломная работа: Термодинамика химической и электрохимической устойчивости сплавов системы Ni-Si

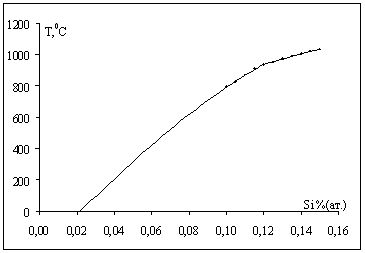

В разделе 1.4 нами была получена модель термодинамических свойств системы Ni-Si, которая описывалась с помощью обобщенной теории "регулярных" растворов в однопараметрическом приближении. Проверяем адекватность полученной модели, решая обратную задачу: рассчитываем мольные доли компонентов раствора, задавая температуру, энергию Гиббса и рассчитанные нами энергии смешения Q12 по уравнениям (1.20) и (1.21). При этом экстраполируем зависимость до комнатных температур. На рис.2.1 точками обозначены исходные данные из диаграммы Ni-Si, а сплошной линией показана полученная модель. Рис.2.1 Проверка адекватности модели. Как видно из графика, при 00С растворимость Si в Ni составляет около 0,022 % (ат.). 2.2 Расчет активностей компонентов системы Ni-Si при 250СВ соответствии с обобщенной теорией "регулярных" растворов, активности компонентов двойной системы можно рассчитать по следующим уравнениям: ; (2.1) ; (2.2) В рамках однопараметрического приближения теории "регулярных" растворов и непосредственно для системы Ni-Si эти уравнения перепишутся следующим образом: , . Результаты расчетов предоставлены в таблице 2.4. Таблица 2.4. Состав и активности компонентов системы Ni-Si при 250С

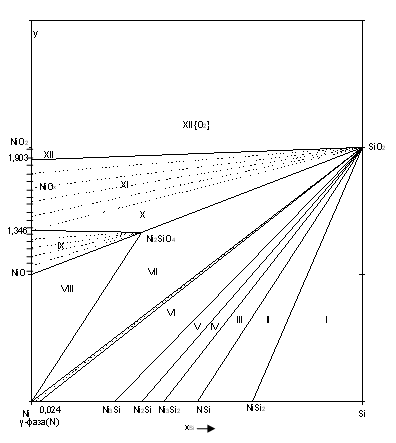

Как следует из экспериментальных данных по системе никель-кремний (рис.1.1), никель-кислород (рис.1.3) и кремний-кислород (рис.1.4) схема фазовых равновесий в системе никель-кремний-кислород при 298 К и 1 атм. имеет вид (рис.2.2). Рис.2.2 Фазовая диаграмма состояния системы Ni-Si-O при 25 0С. Поскольку химическое сродство кремния к кислороду выше, чем никеля, то можно предположить, что почти при любом составе сплава Ni-Si в первую очередь будет реализовываться равновесие сплав - SiO2. На диаграмме 2.2 можно выделить области, в которых присутствуют следующие фазы: 1. Si (γ) - NiSi2 - SiO2; (I) 2. NiSi2 - NiSi - SiO2; (II) 3. NiSi - Ni3Si2 - SiO2; (III) 4. Ni3Si2 - Ni2Si - SiO2; (IV) 5. Ni2Si - Ni3Si - SiO2; (V) 6. Ni3Si - γ-фаза - SiO2; (VI) 7. γ - фаза - Ni2SiO4 - NiO; (VII) 8. γ-фаза - Ni2SiO4 - NiO; (VIII) 9. Ni2SiO4 - NiOх, 1<x<1,346; (IX) 10. Ni2SiO4 - SiO2 - NiOx, 1,346<x<1,903; (XI) Примеры расчета: а) Фазовое равновесие VII: γ-фаза - Ni2SiO4 - SiO2 было описано независимыми реакциями образования SiO2 и Ni2SiO4 из компонентов γ-фазы (Ni, Si) и компонентов газовой фазы O2: (1) ; (2) ; Константы равновесия реакций 1 и 2: ; (2.3), ; (2.4) Для определения состава γ-фазы исключим из конечного термодинамического уравнения. Для этого возведем уравнение (2.3) в квадрат и поделим полученное на уравнение (2.4), получим: ; (2.5) Это уравнение можно переписать в виде: ; (2.6) Из уравнения изотермы химической реакции: ; (2.7) уравнение (2.3.4) можно переписать: ; (2.8) Данное трансцендентное уравнение можно решить только численным методом. Обозначив xSi=x, xNi=x-1, получим: ; (2.9) ; (2.10) Подставив уравнения (2.9) и (2.10) в (2.8) решаем численным методом, находим значение х. Исходя из уравнений (2.3) или (2.4) определяем величину . Для остальных трехфазных равновесий расчет производился тоже исходя из константы равновесия. Например, для равновесия IV: Мольные доли компонентов равны единице, поэтому выражение для константы равновесия упрощается: ; (2.11) Результаты расчетов приведены в таблице 2.5. Таблица 2.5. Характеристики фазовых равновесий системы Ni-Si-O при 25 0С
б) Расчет равновесия NiOx - Ni2SiO4 - SiO2 Окисление Ni2SiO4 на воздухе завершится образованием фазы NiOx. Для нахождения значения x решим уравнение: ; (2.12), ; (2.13) ; (2.14) Чтобы знать в явном виде зависимость от х воспользуемся функциональной зависимостью между стандартной энергией образования оксидов данного металла из элементов и стехиометрическим составом оксидов: ; (2.15), где i, j - степени окисленности оксидов металла, для которых существуют наиболее достоверные термодинамические данные, х - степень окисленности неизвестного оксида. Наиболее достоверные термодинамические данные для никеля получены для оксида NiO: Данные для оксида Ni2O3 получены расчетным путем: . Поскольку для гипотетического оксида NiO1,5 энергия Гиббса образования вдвое меньше, то . Таким образом, , , , i=1, j=1,5 и энергия Гиббса оксида NiOx: ; (2.16) Подставляя (2.3.13) в (2.3.12) и полученное выражении для в (2.3.11), находим значение x, соответствующее максимальной степени окисленности никеля в оксиде, полученного окислением Ni2SiO4 на воздухе: х=1,903. Из результатов расчета следует, что химическое сродство кремния к кислороду намного выше, чем у никеля. Вплоть до содержания кремния в γ - фазе - 10-40 моль единственной оксидной фазой (продуктов окисления сплава) является кремнезем. Окисление сплавов начинается при давлении кислорода большем чем 10-156 атм, поэтому сплавы будут окисляться кислородом воздуха при 250 С. Так как для образования NiO2 требуется давление кислорода в газовой фазе над сплавом большее, чем 9,48*1030, то при окислении сплавов кислородом воздуха NiO2 образовываться не будет. Окисления никеля завершится образованием фазы NiOx. 2.4 Расчет диаграммы состояния системы Ni-Si-H2O при 250С. Анализ химической устойчивостиДиаграммы рН-потенциал строят, зафиксировав активности компонентов, находящихся в растворе. В данной работе построены диаграммы рН-потенциал для системы Ni-Si-H2O при активностях ионов в растворе равных 1 , 10-3 , 10-6 . Они представлены соответственно на рис.2.3, 2.4, 2.5 Основные химические и электрохимические равновесия указаны в табл.2.6. При построении диаграмм были использованы данные из табл.1.5 и табл.2.2-2.3. В качестве примера рассмотрим расчеты некоторых равновесий: 1) Электрохимическое равновесие 3: рассчитывалось комбинацией следующих реакций: а) , ; б) , В; Так как , (2.17) то свободная энергия Гиббса электрохимической реакции (б) будет равна: . По закону Гесса будет равна: . Согласно уравнению (2.17): В. Таблица 2.6. Основные химические и электрохимические равновесия в системе Ni-Si-H2O при 25 0С, 1 атм. (воздух)
Подставив значение в уравнение (1.27) или (1.28) и учитывая, что , получим равновесный потенциал реакции (3): рН. 2) Электрохимическое равновесие 4: рассчитывалось сложением равновесий 3 и 13: а) , ; б) , рН 13,94. Используя уравнение (1.31), найдем энергию Гиббса реакции (б): . Тогда энергия Гиббса равновесия 4: , Отсюда . Равновесный потенциал реакции 4: Аналогичным образом были рассчитаны остальные фазовые равновесия. Результаты расчетов приведены в табл.2.6. Рис.2.3 Диаграмма рН-потенциал системы Ni-Si-H2O при 25 0С, 1 атм. (воздух) и =1 . Рис.2.4 Диаграмма рН-потенциал системы Ni-Si-H2O при 25 0С, 1 атм. (воздух) и =10-3 . Рис.2.5 Диаграмма рН-потенциал системы Ni-Si-H2O при 25 0С, 1 атм. (воздух) и =10-6 . На диаграмме можно выделить 21 область преобладания различных фаз: I. II. III. IV. V. VI. VII. VIII. IX. X. XI. XII. XIII. XIV. XV. XVI. XVII. XVIII. XIX. XX. XXI. Область I - область иммунности γ-фазы, интерметаллидов и чистого кремния, когда сплав не подвергается коррозии. Выше линии 1 кремний термодинамически неустойчив и окисляется до кремнезема () в кислых средах и до в щелочных средах, интерметаллиды и γ-фаза остаются термодинамически устойчивыми фазами. Выше линии 3 происходит последовательное диспропорционирование , и так далее вплоть до . Области XIV, XVI и XVII - области термодинамической устойчивости . В кислых средах он неустойчив и распадается с образованием и свободных ионов никеля . Области XVII, XVIII и XIX отвечают образованию оксидов никеля . В областях транспассивности - XX и XXI - происходит перепассивация сплава по никелю. Коррозия сплава происходит во всех областях, находящихся правее линии 13, а также избирательная коррозия в областях XV и XVI. Состав образующейся пассивационной пленки может быть разным. Если в сплаве достаточно много кремния, то образуется сплошная пассивационная оксидная пленка в виде . Если кремния недостаточно для образования сплошной пленки из кремнезема, пассивационная пленка представляет из себя . В случае недостатка кремния даже для образования , в качестве пассивационной пленки выступает оксид никеля с включениями из . Сравнение диаграмм, построенных при различных значениях активностей ионов в растворе, показывает, что с уменьшением активностей ионов снижаются потенциалы растворения компонентов сплава и потенциал перепассивации сплава по никелю. Области активной коррозии расширяются, а области пассивности наоборот уменьшаются и сдвигаются в более кислую область. Области устойчивости XIV и XVI тоже имеют тенденцию к уменьшению. Линии и на диаграммах (рис.2.3-2.5) определяют электрохимическое поведение воды (см. табл.2.5). В области ниже линии происходит катодное восстановление воды с выделением водорода. Область между линиями и определяет электрохимическую устойчивость воды. Выше линии происходит окисление воды с выделением кислорода на аноде. 2.5 Обсуждение результатовПостроена диаграмма состояния Ni-Si-O и проанализирована химическая устойчивость никель-кремниевых сплавов. Установлено, что никель-кремниевые сплавы окисляются кислородов воздуха в нормальных условиях. Подтверждено, что окисление никеля из сплава на воздухе заканчивается образованием фазы нестехиометрического состава NiOx, что подтверждается диаграммой состояния Ni-O (см. рис.1.4.). Однако установлено, что в нормальных условиях и при повышенной температуре оксид NiO2 не образуется, а его образование возможно лишь при давлениях порядка 1030 атм. Построены диаграммы рН-потенциал системы Ni-Si-H2O и проанализирована электрохимическая устойчивость сплавов Ni-Si. Они свидетельствуют о высокой коррозионной стойкости никель-кремниевых сплавов. Установлено, что область активного растворения сплава при высоких активностях ионов достаточно мала и сплав подвергается коррозии в сильно щелочных средах, а в кислых и нейтральных на его поверхности образуется пассивирующая пленка. Выводы 1) В рамках обобщенной теории "регулярных" растворов рассчитаны температурные зависимости энергий смешения компонентов бинарной системы Ni-Si. 2) Определены равновесные характеристики фаз в области комнатных температур, проверена адекватность полученной модели. 3) Рассчитаны активности компонентов системы Ni - Si при 250С. 4) На основании построенной при 250 С диаграммы состояния Ni-Si-O проанализирована химическая устойчивость никель-кремниевых сплавов. 5) На основании постоенных диаграмм рН-потенциал системы Ni-Si-H2O при 25 0С и различных активностях ионов в растворе проанализирована электрохимическая устойчивость сплавов Ni-Si, определены области различного коррозионного поведения. Список литературы 1. Аллотропные металлические сплавы, под ред. Ф.Е. Люборского. М.: Металлургия, 1987.584 с. 2. Глезер А.М., Молотилов Б.В. Структура и механические свойства аморфных сплавов. М.: Металлургия, 1992.207 с. 3. Самсонов Г.В., Дворина Л.А., Рудь Б.М. Силициды. М.: Металлургия, 1979.272 с. 4. Диаграммы состояния двойных металлических систем: Справ. изд. в 3 томах, под общей редакцией Н.П. Лякишева. М.: Машиностроение, 1997-2000 гг 5. Тюрин А.Г. Термодинамика химической и электрохимической устойчивости сплавов, часть I. Челябинск, 2004.86 с. 6. Тюрин А.Г. Термодинамика химической и электрохимической устойчивости сплавов, часть II, Челябинск, 2004.90 с. 7. Мосунова Т.В. Термодинамика химической и электрохимической устойчивости сплавов системы Co-Si: дипломная работа // рук. Тюрин А.Г. Челябинск, 2001.56 с. 8. Тюрин А.Г. Моделирование термодинамических свойств растворов: Учебное пособие; Челябинск: ЧелГУ, 1997.74 с. 9. Тимошенко Т.А. Химические и фазовые равновесия в системе Al - Mn. Курсовая работа, рук. Тюрин А. Г.; Челябинск: ЧелГУ, 2006.25 с. 10. Николайчук П.А. Термодинамика химической и электрохимической устойчивости медно-никелевых сплавов: дипломная работа // рук. Тюрин А.Г. Челябинск, 2007.67 с. 11. Рузинов Л.П., Гуляницкий Б.С. Равновесные превращения металлургических реакций. М.: Металлургия, 1975.416 с. 12. Гельд П.В., Сидоренко Ф.А. Силициды переходных металлов четвертого периода. М.: Металлургия, 1971.582 с. |
