Дипломная работа: Термодинамика химической и электрохимической устойчивости сплавов системы Ni-Si

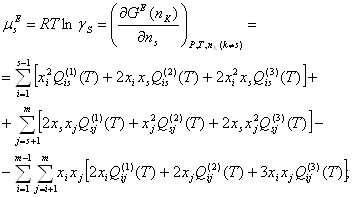

; (1.6)

где  и  - термодинамические характеристики областей регулярности двойной системы вблизи чистых компонентов;

 - параметр, учитывающий отклонение от "регулярности".

Умножив части уравнения (1.6) на общее число молей  компонентов в растворе, получим избыточную энергию Гиббса  произвольного количества фазы. Откуда:

 (1.7)

Активности компонентов двойной системы:

; (1.8)

; (1.9)

Обобщенная теория "регулярных" растворов позволяет успешно описать термодинамические свойства металлических, неметаллических и смешанных систем [5].

сплав кремний никель интерметаллид

Для описания термодинамических свойств фаз переменного состава твердых растворов применялась обобщенная теория "регулярных" растворов в однопараметрическом приближении.

Энергетические параметры γ-фазы (Ni) определялись из условия равновесия интерметаллида Ni3Si с твердым раствором:

; (1.10)

; (1.11)

; (1.12)

; (1.13)

; (1.14)

; (1.15)

Комбинируя реакции, получим:

; (1.16)

; (1.17)

Величины энергия образования реакций (1.14) и (1.15):

;

;

кДж/моль.

Отсюда:

,

В рамках однопараметрического приближения теории "регулярных" растворов:

,

; (1.18)

; (1.19)

Мольные доли компонентов и температуру определили из диаграммы состояния системы Ni-Si. Они представлены в табл.1.3:

Таблица 1.3

Состав γ-фазы по диаграмме состояния Ni-Si

Решая систему уравнений (1.19), получаем значения энергий смешения (табл.1.4). Q12<0, следовательно, раствор имеет отрицательные отклонения от закона идеальности.

Таблица 1.4

Энергии смешения для γ-фазы

Рис.1.2 Зависимость энергии смешения от температуры.

Строим зависимость энергии смешения от температуры, аппроксимируем полученную функцию по частям (рис.1.2)

в области низких температур при мольной доле кремния 0,1-0,12 функцию зависимости энергии смешения аппроксимировали линейно:

, R2=0,9802; (1.20)

при мольной доле от 0,12 до 0,15 полиномиальная аппроксимация:

, R2=0,8098; (1.21)

Согласование энергий Гиббса образования бинарных интерметаллидов систем Ni - Si.

В системе Ni-Si при низких температурах термодинамически устойчив твердый раствор кремния в никеле с решеткой г. ц. к., существуют интерметаллидные фазы β1 (Ni3Si), δ (Ni2Si), ε (Ni3Si2), αNiSi2 и NiSi. Стандартные энергии Гиббса образования этих интерметаллидов приведены в таблице 1.5 [6].

Таблица 1.5.

Стандартные энергии Гиббса образования интерметаллидов

Методы расчета фазовых диаграмм состояния металл-кислород.

Химическая устойчивость металлов в окислительной газовой среде, например, на воздухе, определяется их стойкостью к окислению кислородом. Лучшим способом представления термодинамической информации об окислении металлических материалов являются фазовые диаграммы состояния систем металл-кислород.

На фазовых диаграммах Ме-О представлены различные химические равновесия, играющие роль в процессе окисления металла. Они характеризуют растворимость кислорода в данном металле, состав оксидных форм, образующихся в результате окислении металла кислородом, и устойчивость фаз в зависимости от различных параметров системы: температуры, давления, состава и др.

Состав системы выражается содержанием металла и кислорода в атомных процентах, либо в процентах по массе.

Для более сложных систем, содержащих третий компонент - другой металл, существуют аналогичные диаграммы состояния Ме1-Ме2-О. Они позволяют разобраться в вопросах состава и структуры окалины (слоев окислов) на поверхности бинарных сплавов. В литературе накоплен огромный справочный материал по термодинамическим свойствам неорганических веществ, сформулированы общие принципы фазовых равновесий в гетерогенных системах (правило фаз Гиббса), предложены различные модели, интерполирующие свойства компонентов и металлических, и оксидных растворов (теории совершенных и "регулярных" растворов) и т.п. Все это позволило расчетным путем выявить вид и характерные особенности интересующих нас диаграмм состояния [7].

Согласно закону равновесия фаз - правилу фаз Гиббса, в трехкомпонентной системе при постоянных внешних параметрах (P,T=const):

f=3-Ф; (1.22)

где f - число термодинамических степеней свободы, или вариантность системы, то есть количество параметров (температура, давление, концентрации компонентов в фазах), которые являются независимыми,

Ф - количество фаз в системе, находящихся в равновесии.

Из физических соображений следует, что f0. Таким образом, в указанной системе возможны равновесия с участием одной, двух или максимум трех фаз:

Страницы: 1, 2, 3, 4
