Дипломная работа: Структурный синтез D-элементов и лестничных arc-схем

. (61)

Соотношения (60), (61) показывают, что выбором , ,  и знаков  можно обеспечить любой уровень компенсации влияния площадей усиления активных элементов на частоту затухания полюса. Вытекающие из (60), (61) функциональные признаки и правила приведены в табл. 7.

Таблица 7

Правила построения звеньев с активной компенсацией

Рассмотрим построение на основе изложенного материала звена второго порядка с активной компенсацией влияния площадей усиления на частоту и затухание полюса. Принципиальная схема первоначального варианта приведена на рис. 11 и характеризуется следующими параметрами ():

, ,              (62)

,,          (63)

,         ,         ,        ,

, . (64)

Приведенные выражения показывают, что значительное расширение диапазона рабочих частот возможно только при компенсации изменения частоты и затухания. Для этого согласно табл. 7 производится анализ передаточных функций на выходах ОУ, что и является первым шагом решения задачи.

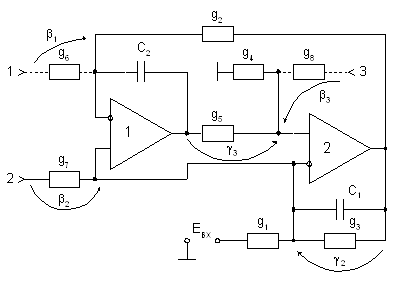

Рис. 11. Низкочувствительное ARC-звено Антонио с резистивной нагрузкой без собственной компенсации

Рассматриваемая схема может иметь три специально созданных входа (соответствующие связи на рис. 11 показаны пунктиром). Результаты анализа приведены в табл. 8, из которой следуют и основные четыре этапа синтеза схемы.

При вычислении компонент матриц и векторов необходимо выполнить анализ коммутатора (рис. 3), который в явном виде состоит только из резистивного делителя , и поэтому при заполнении , ,  (число в индексе указывает номер создаваемого входа) необходим анализ отдельных подсхем. Так, для подсхемы , , , , эквивалентной простейшей RC-цепи ( соединен последовательно только с ), к резистору которой подключен пассивный сумматор, входящий в состав коммутатора, можно получить:

.                                                              (65)

Аналогично выводятся и другие компоненты , , .

На втором этапе основным является выбор предпочтительного способа подключения дополнительного ОУ. Из табл. 8 видна целесообразность использования функции . Действительно, эта функция через контур обратной связи обеспечивает одновременную компенсацию ,  из соотношения (63) и, следовательно, компенсацию относительных изменений основных параметров, приведенных в формулах (64). Как следует из табл. 7, неинвертирующий вход дополнительного масштабного усилителя должен быть подключен к неинвертирующему входу ОУ (рис. 12 при ). Из результатов третьего этапа синтеза (табл. 8) следует, что такой способ включения дополнительного усилителя хотя и обеспечивает взаимную компенсацию влияния  и , но приводит к заметному (пропорциональному ) изменению затухания полюса

.                                (66)

Для устранения возникшей погрешности можно, как это видно из результатов второго этапа (табл. 8), образовать дополнительный контур подключением входа сумматора к инвертирующему входу ОУ (рис. 12). В этом случае условия компенсации для частоты полюса практически не изменятся, то есть коэффициент  для , а коэффициенты  и  будут способствовать уменьшению влияния ОУЗ на затухание полюса.

Таблица 8

Синтез звена второго порядка

На последнем этапе синтеза осуществляется параметрическая оптимизация найденного схемного решения. Для этого составляют математические соотношения для всех . Продемонстрируем это на примере . Первые два слагаемых (табл. 8) вытекают непосредственно из выражения (63) ( определено на первом этапе синтеза). Два вторых слагаемых – это произведение коэффициента передачи масштабного усилителя-сум-матора на соответствующие поправочные коэффициенты. Последнее слагаемое, характеризующее влияние , было найдено на третьем этапе решения задачи.

Коэффициент передачи сумматора определяется следующим образом. За общую точку выберем инвертирующий вход ОУ2, тогда при идеальном ОУ1

.                                                                           (67)

Аналогично, когда , ,

.                                                                                    (68)

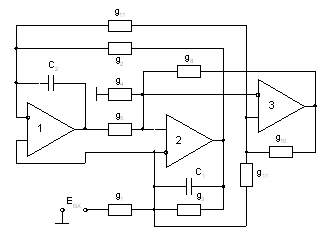

Рис. 12. Низкочувствительное ARC-звено на базе D элемента Антонио с собственной компенсацией

При параметрической оптимизации функция цели может быть различна и составляется из практических соображений. Если необходима компенсация изменений всех параметров с точностью до величины , то из , ,  исключаются слагаемые, пропорциональные , затем из соотношения (57) определяются ,  и находятся приведенные в последней строке табл. 8 условия компенсации.

Рассмотренный пример наглядно иллюстрирует методический аспект синтеза структурных схем на базе принципа собственной компенсации.

В рамках генетического подхода алгоритм синтеза структуры будет содержать следующие базовые составляющие.

Генерация схем с заданным набором функциональных свойств. Принципиально на этом этапе можно не учитывать частотные свойства активных элементов. Однако, как это следует из рассмотренного примера, чрезвычайно большое их влияние может в дальнейшем увеличить активную составляющую общей чувствительности.

Ранжирование набора схем по степени влияния параметров активных элементов и числу степеней свободы. Здесь предпочтение отдается схемам с большим числом неиспользованных (заземленных) входов активных элементов, поэтому последующее применение принципа собственной компенсации может заметно снизить влияние паразитных параметров активных элементов.

Функционально полный анализ схем с целью вычленения локальных передаточных функций и набора  (k – номер дополнительного входа).

Выбор доминирующих по чувствительности активных элементов и образование по изложенной методике дополнительных компенсирующих контуров обратной связи.

Параметрическая оптимизация схемы с целью минимизации влияния активных элементов на основные параметры и характеристики.

Настоящий алгоритм воспроизводит метод усечения и положен в основу дальнейших исследований.

Рассмотрим применение предложенной методики к синтезу малошумящих D-элементов с расширенным частотным диапазоном, которые позволяют потенциально создавать «бездрейфовые» ограничители спектра [5]. Из анализа принципиальных схем устойчивых D-элементов (рис. 6–9) видно, что только в схемах Антонио дрейф нуля определяется входными токами неинвертирующих входов ОУ, которые легко минимизируются применением на входе «алмазных» транзисторов и их эквивалентов.

Так, в схеме Антонио с емкостной нагрузкой дополнительным входом схемы для организации компенсирующего контура обратной связи целесообразно использовать эту емкость. В этом случае дополнительные передаточные функции, будут иметь следующий вид:

,                                                             (69)

.                                                               (70)

В этом случае при условии  () в соответствии с табл. 4 вблизи частоты среза наблюдается собственная компенсация влияния площадей усиления ОУ на затухание, а относительное изменение частоты полюса примет вид

.                        (71)

Таким образом, если при реализации дополнительного контура компенсирующей обратной связи выполнить условие

,                                                              (72)

то его действие будет направлено на компенсацию относительного изменения частоты полюса (см. (29)). Необходимое суммирование можно выполнить только на дополнительном активном элементе, представляющем собой неинвертирующий масштабный усилитель, инвертирующий вход которого подключен к инвертирующим входам основных усилителей (рис. 13).

Рис. 13. D-элемент с расширенным частотным диапазоном

Если выполнить дополнительные параметрические условия

,                                                                 (73)

то вводимые цепи не окажут влияние на основные параметры фильтра, а, как это следует из табл. 3, приращение полинома знаменателя будет иметь следующий вид:

, (74)

что в конечном итоге и обеспечивает повышение качественных показателей преобразователя. Таким образом, при  .

В качестве примера, демонстрирующего общую эффективность пред-ложенного метода синтеза, рассмотрим принципиальную схему ФНЧ 5-го порядка (см. п. 1).

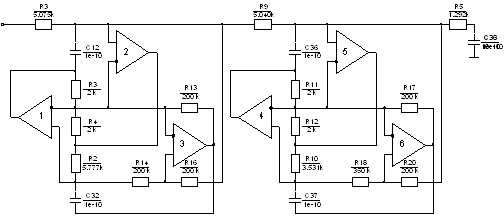

Рис. 14. Прецизионный «бездрейфовый» Чебышевский ФНЧ 5-го порядка с расширенным диапазоном рабочих частот

Результаты моделирования фильтра (ОУ типа 140УД26) при минимизации влияния частоты единичного усиления ОУ в полосе пропускания (0–300 кГц) приведены на рис. 15 и 16.

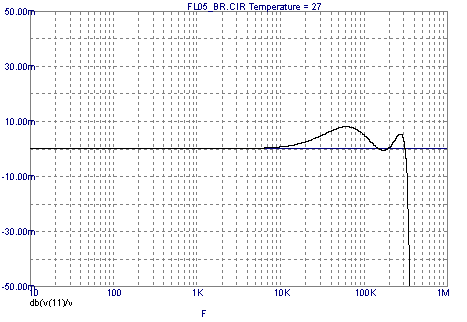

Рис. 15. Амплитудно-частотная характеристика прецизионного фильтра в полосе пропускания

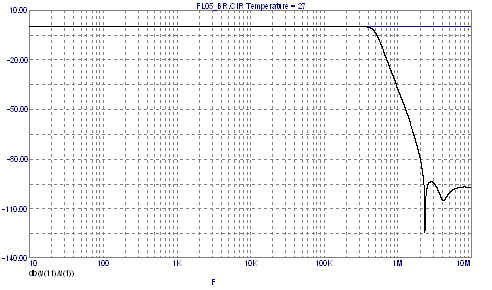

Рис. 16. Амплитудно-частотная характеристика прецизионного фильтра в рабочем диапазоне частот

Реальная погрешность АЧХ фильтра в полосе пропускания определяется также стабильностью пассивных элементов схемы (рис. 14). При решении практических задач учет этого фактора может осуществляться через среднеквадратическое значение чувствительности в указанном диапазоне частот. Так, для рассматриваемого примера это значение составляет 2,27 в диапазоне частот от 0 до 300 кГц. Как правило, разумным компромиссом между уровнем влияния пассивных и активных элементов является равенство их вкладов в общую погрешность реализации АЧХ в полосе пропускания.
