Дипломная работа: Торговый центр "Вега", город Пермь

Условия эксплуатации

г. Пермь

Зона влажности: 2 (нормальная) по прил. 1 [23].

Влажностный режим помещения: нормальный по табл. 1 [23].

Условия эксплуатации: Б, по прил. 2 [23].

Расчетная температура внутреннего воздуха: tint=23 єС [23].

Расчетная температура наружного воздуха: text=-35 єС по табл. 1 [22].

Продолжительность отопительного периода: Zht=229 сут. по табл. 1 [22].

Средняя температура наружного воздуха за отопительный период:

tht=-5,9 єС по табл. 1 [22].

Коэффициент теплоотдачи внутренней поверхности ограждающих конструкций: бint= 8,7 Вт/(м2 ∙ єС) по табл. 4 [23].

Коэффициент теплоотдачи наружной поверхности ограждающих конструкций: бext= 23 Вт/(м2 ∙ єС) по табл. 6 [23].

Градусо-сутки отопительного периода:

Dd=(tint-tht)∙ Zht, єС∙сут.,

Dd=(23+5,9)∙229=6618 єС∙сут.

По табл. 4 [28] определяю требуемое значение сопротивления теплопередачи ограждающих конструкций:

Rтреб=а∙Dd + b=3,19 (м2∙ єС)/Вт,

a=0,0003 для стен,

b=1,2 для стен,

Определяю общее термическое сопротивление:

 (2.3).

Вариант №1

Принимаем толщину слоя утеплителя ТЕРМОВЕНТ (ПЖ-80) 100 мм.

Общая толщина стены равна 670 мм.

Вариант №2

Принимаем толщину слоя утеплителя URSA П-30 (Г) 100 мм.

Общая толщина стены равна 350 мм.

Вариант №3

Принимаем толщину слоя утеплителя «Fasade Batts» 100 мм.

Общая толщина стены равна 530 мм.

7. Расчет технико-экономических показателей по вариантам

Все расчеты произвожу в уровне цен 2001 года.

Для каждого варианта осуществляю расчеты приведенных затрат.

П = Сс + Ен × К, руб.   (2.4);

где Сс – сметная себестоимость, определяемая как сумма прямых затрат и накладных расходов, руб.;

Ен – нормативный коэффициент эффективности капитальных вложений, Ен=0,15;

К – капитальные вложения, руб.;

К = Фосн + Фобор   (2.5);

где Фосн – стоимость строительных машин и механизмов, занятых при

производстве работ, руб.;

Фобор – оборотные средства, руб.;

Фобор = Ссмр / t   (2.6);

где Ссмр – стоимость строительно-монтажных работ, руб.;

t – продолжительность осуществления конструктивного решения, лет;

t = m / (N× n×k×250) (2.7);

где m – трудоемкость, чел.-дн.;

N – количество бригад, участвующих в выполнении работ, шт.;

n – количество рабочих в бригаде, чел.;

k – количество смен в сутки, смен;

Вариант 1.

года;

руб.;

К = 1450000 + 2303899,5 = 3753899,5 руб.;

Сс = 35434,33 + 5301,47 = 40735,8 руб.;

П = 40735,8+ 0,15×3753899,5 = 603820,7 руб.

Вариант 2.

года;

руб.;

К = 1450000 + 2278232,9 = 3728232,9 руб.;

Сс = 44265,37+ 6651,88 = 50917,25 руб.;

П = 50917,25 + 0,15×3728232,9 = 610152,2 руб.

Вариант 3.

года;

руб.;

К = 1450000+1652930,8 = 3102930,8 руб.;

Сс = 43853,93+ 9563,08= 53417,01 руб.;

П = 53417,01 + 0,15×3102930,8 = 518856,6 руб.

Технико-экономические показатели по вариантам

Вывод: для дальнейшей разработки принимаю первый вариант, так как у него наименьшие сметная стоимость и продолжительность строительства.

8. Расчет и конструирование монолитного ребристого перекрытия

Исходные данные

Полезная нагрузка 4 кН/м2.

Толщина плиты –100 мм.

Второстепенные балки – 150х300 мм.

Главные балки – 200х600 мм.

Применяю бетон класса В25.

Сбор нагрузок на междуэтажное перекрытие, кН/м2

В ПК «Лира 9.0» они задаются, как собственный вес элемента.

Плиту армируем сварными сетками из арматуры Вр500 и А400, балки армируем сварными каркасами из продольной арматуры А400 и поперечной арматуры А300.

Сбор нагрузок, кН/м2

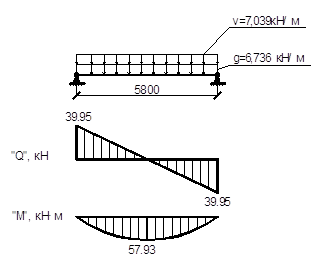

Погонные нагрузки:

g=6,736 кН/м

v= 7,039 кН/м

gn=5,855 кН/м

vn=5,415 кН/м

vl=3,384 кН/м

Для расчетов по первой группе п.с.:

М=57,923 кНм

Q=39,95 кН

Для расчетов по второй группе п.с.:

Мn=47,39 кНм

Мl=38,85кНм

Qn=32,68 кН

Выбор материалов для проектирования

1. Способ изготовления конструкций – на упоры.

2. Способ натяжения арматуры – электротермический.

3. Способ обработки изделия – тепловая обработка при атмосферном давлении.

4. Категория трещиностойкости – 3-я (aсrc1 = 0,3 мм; aсrc2 = 0,2 мм) по табл. 2 [ЖБК]

5. Бетон В20

6. Напрягаемая арматура А800

7. Ненапрягаемая арматура Вр500

Расчет по первой группе предельных состояний (стадия эксплуатации)

Расчетная схема плиты в стадии эксплуатации

·  Расчет плиты по нормальному сечению

Так как - нейтральная ось проходит в полке двутавра, сечение считаем как прямоугольное с размерами

, условие выполняется, характер разрушения пластический, армирование одиночное.

Требуемая площадь поперечного сечения напрягаемой арматуры . Принимаем напрягаемую арматуру 6⌀10 А800 ()

·  Определение предварительного напряжения арматуры

Коэффициент точности натяжения:

- для подсчета потерь п/н

- для проверки в стадии изготовления

- во всех остальных случаях.

Передаточная прочность бетона

Первые потери п/н

Усилие предварительного обжатия с учетом первых потерь:

Вторые потери п/н

Полные потери п/н

Усилие предварительного обжатия с учетом вторых потерь:

·  Расчет плиты по наклонным сечениям

Условия:

Вывод: так как условия выполняются, поперечная арматура устанавливается конструктивно и арматуры Вр500.

·  Расчет по образованию начальных трещин (в стадии изготовления)

Нагрузка от собственного веса плиты

Бетон В20, арматура А-V: Rbp = 11 МПа (≥11 МПа; ≥0,5•В20)

Для класса В10:

Проверяем образование начальных трещин

  (4.1)

Вывод: условие выполняется, начальные трещины в стадии изготовления не образуются, следовательно, корректирующий коэффициент и=1,0 (для расчета нормальных трещин). Расчет на раскрытие трещин не нужен.

·  Проверка деформаций

Кривизна элемента на участках без трещин:

Прогиб: (4.2)

Вывод: условие выполняется, прогиб не превышает предельно допустимые значения.

· Расчет прочности плиты на усилие предварительного обжатия

Усилие в напрягаемой арматуре, вводимое в расчет как внешняя сжимающая нагрузка

Усилие от собственного веса плиты на одну петлю:

   (4.3)

Петли выполняются из стержневой арматуры класса A240. Площадь сечения арматуры петли:

   (4.4)

Принимаю 14 А240 (Аs1=1,539 см2).

Вывод: прочность в стадии изготовления обеспечена.

Расчет и конструирование кирпичной колонны

Полезная нагрузка 4 кН/м2.

Снеговой район – V. Расчетное значение веса снегового покрова 3,2 кН/м2.

Материалы: кирпич глиняный, пластического прессования, полнотелый, марка кирпича 125, марка раствора 75, плотность кладки  кН/м3, кладка сплошная R=0,19 кН/см2 по табл. 2 [27]

Сечение колонны 640х640 мм.

Грузовая площадь А=33,84 м2

Полезная нагрузка 4 кН/м2.

Расчетное значение веса снегового покрова 3,2 кН/м2 (V снеговой р-н).

Сбор нагрузок на колонну, кН
