Дипломная работа: Капитальный и текущий ремонты зданийkF, kscy - коэффициенты относительного проникания солнечной радиации, соответственно для светопропускающих заполнителей окон и зенитных фонарей, принимаемые по паспортным данным, при отсутствии данных следует принимать по таблице 3.8 (СНКК 23-302-2000); AF1, AF2, AF3, AF4 - площадь светопроемов фасадов здания, соответственно ориентированных по четырем направлениям, м²; Ascy - площадь светопроемов зенитных фонарей, м²; I1, I2, I3, I4 - средняя за отопительный период величина солнечной радиации на вертикальные поверхности, соответственно ориентированные по четырем фасадам здания, МДж/м², принимается по таблице 3.4 (СНКК 23-302-2000) или по СНиП 2.01.01.82. Qs = 0,75х0,8х (42,75х220+87,75х220+42,75х546) =31230,9 (МДж). Потребность в тепловой энергии на отопление здания за отопительный период, МДж, определяют по формуле: Qhy = [Qh - (Qint + Qs) *Y] *βh, (МДж). где: Qh - общие теплопотери здания через наружные ограждающие конструкции; Qint - бытовые теплопоступления в течение отопительного периода; Qs - теплопоступления через окна от солнечной радиации в течение отопительного периода; Y - коэффициент, учитывающий способность ограждающих конструкций помещений зданий аккумулировать и отдавать тепло, рекомендуемое значение 0,8; βh - коэффициент, учитывающий дополнительное теплопотребление системы отопления (дополнительные потери через зарадиаторные участки ограждений, теплопотери трубопроводов, проходящих через неотапливаемые помещения). Для протяженных зданий βh =1,13, для зданий башенного типа βh =1,11. Qhy = [121454- (43865+31230,9) *0,8] *1,11=68128,8 (МДж). Удельный расход тепловой энергии на отопление здания qhdes, кДж/ (м² ºС сут): qhdes = 1000* Qhy /Ah*Dd, кДж/ (м² ºС сут) где: Qhy - потребность в тепловой энергии на отопление здания за отопительный период, МДж; Ah - отапливаемая площадь здания, м²; Dd - количество градусосуток отопительного периода. qhdes = 1000*68128,8 / (770,13 *979) =90,36 кДж/ (м² ºС сут). что меньше на 4,88% требуемого (95 кДж/ (м² ºС сут)). Следовательно, запроектированное здание соответствует требованиям настоящих норм СНКК 23-302-2000. 4. Расчетно-конструктивная часть 4.1 Расчет фундаментов существующего здания и пристроенного лестнично-лифтового узла 4.1.1 Проверочный расчет фундамента существующего здания Сбор нагрузок на фундамент приведен в таблице 4.1. Таблица 4.1 - Сбор нагрузок на фундамент

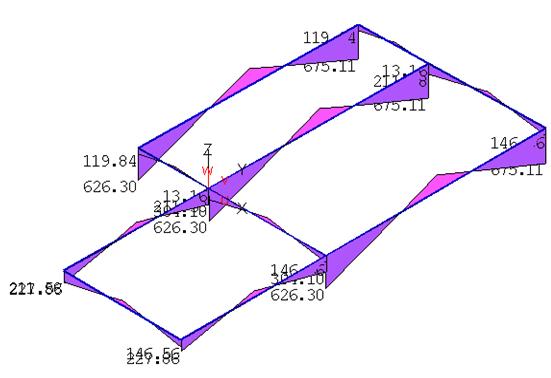

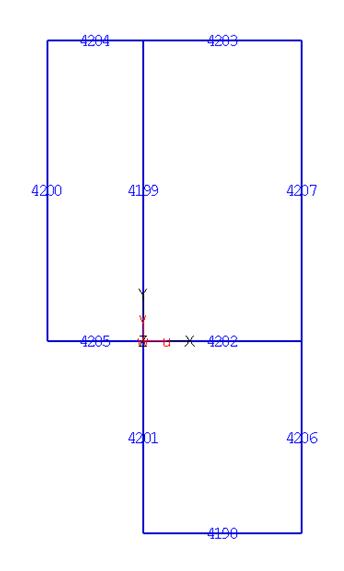

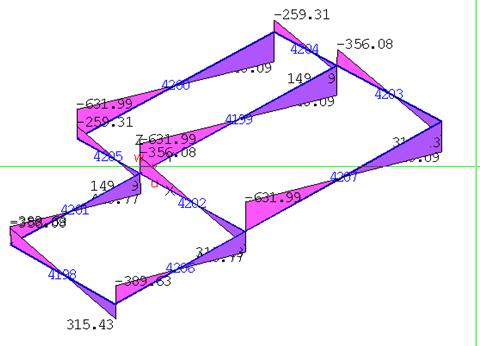

С учетом коэффициента надежности по назначению здания γn = 0,95, нагрузка на 1 м 2 фундамента составит q =132,47∙103∙0,95 = 125,85 кПа Грузовую площадь фундамента Агр=6м2. Вертикальная нагрузка на фундамент от стен и перекрытия равна N = q∙Агр., где q - нагрузка на 1 м2 фундамента, q =125,85 кПа, Агр. - грузовая площадь, Агр. = 6 м2. N = 125,85∙6= 855,1 кН Размер стороны подошвы фундамента определим по формуле: А = ΣNII/ (R0 - γфd) = 851,1/ (1000-20∙1,7) =0,88м где ΣNII-. - сумма нагрузок на фундамент Ro=1000 кПа - расчётное сопротивление грунта основания; gm=20 кН/м3 - усреднённый объёмный вес материала фундамента и грунта на его ступенях; d-глубина заложения фундамента Полученное значение ширины подошвы меньше ширины существующей подошвы (1 м), поэтому усиление фундамента не требуется 4.1.2 Расчет монолитного фундамента пристроенного лестнично-лифтового узлаРасчет фундамента выполнен на программе "STARK ES Версия 2.2". Max Ms=675.111 kNm (Elem N 4199), Min Ms=-325.352 kNm (Elem N 4199) Max Qt=648.087 kN (Elem N 4199), Min Qt=-631.985 kN (Elem N 4199) Расчет железобетонных сечений по СНиП 2.03.01-84 Проект yant23 Элемент N 4198 (ригель) Тип сечения - прямоугольник ширина b = 195 см высота h = 60 см Расстояние от верхней арматуры до верхней грани сечения hв = 4 см Расстояние от нижней арматуры до нижней грани сечения hн = 8 см Расстояние от арматуры до боковой грани сечения hб = 5.5 см Схема армирования - 1 Вид бетона - тяжелый Класс бетона B15 Коэффициент условий работы бетона Gb2 = 0.9 Коэффициент условий работы бетона Mkrb = 1 Арматура класса A III Коэффициент условий работы стали Gs2 = 1 Коэффициент условий работы стали Mkrs = 1 Признак подбора арматуры 4 (0, 3 - выбирается максимальное значение; 1, 2, 4 - оптимизация для всех РСУ) Тип унификации 0 Сечение N 1 Расчетные сочетания усилий
