Дипломная работа: Анализ проектных решений 20-ти квартирного жилого дома- пенополистирол плотностью gо= 40 кг/м3 , lА = 0,041 Вт/(м×оС); - кирпичная кладка из силикатного кирпича на цементно-песчаном растворе gо= 1800 кг/м3 , lА = 0,76 Вт/(м×оС). Оценка приведенного сопротивления наружных стен проектируемого здания выполнена с учетом потерь тепла через торцы плит перекрытий, откосы оконных проемов и балконных дверей. Определение среднего значения приведенного сопротивления теплопередаче выполнено в целом по зданию, с учетом площадей глухих участков стен без проемов, с оконными проемами и с балконными дверями. Расчетная схема фрагмента наружной стены и пример задания коэффициентов теплопроводности материалов представлены на рис.2.1 - рис.2.5. Расчетная схема задания граничных условий представлена на рис.2.6. Результаты расчетов – представлены в табл.2.3 - табл.2.6.

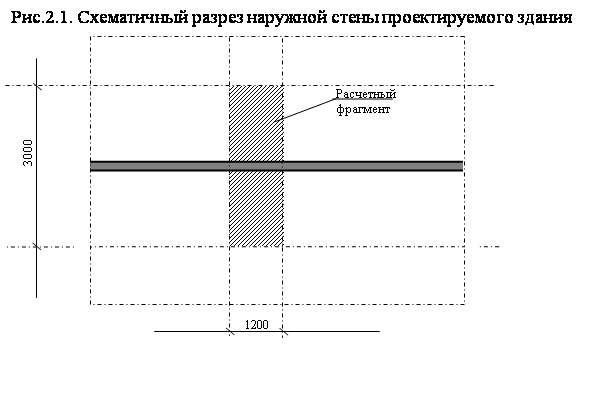

Рис.2.2. Расчетная схема фрагмента наружной стены здания для определения приведенного сопротивления теплопередаче участка без проемов (вид со стороны помещения)
Рис.2.3. Расчетная схема фрагмента наружной стены здания для определения приведенного сопротивления теплопередаче участка с оконными проемами (вид со стороны помещения)

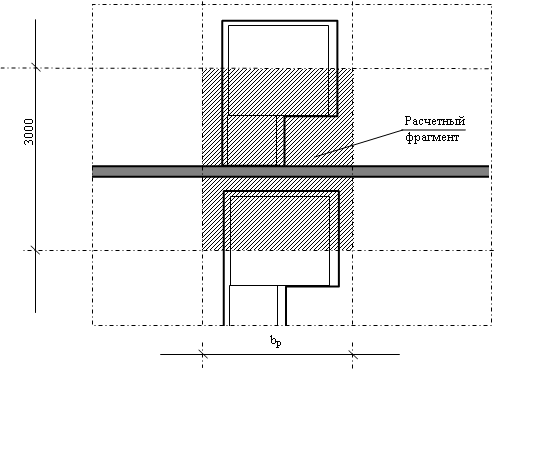

Рис.2.4. Расчетная схема фрагмента наружной стены здания для определения приведенного сопротивления теплопередаче участка с окнами и балконными дверями (вид со стороны помещения)

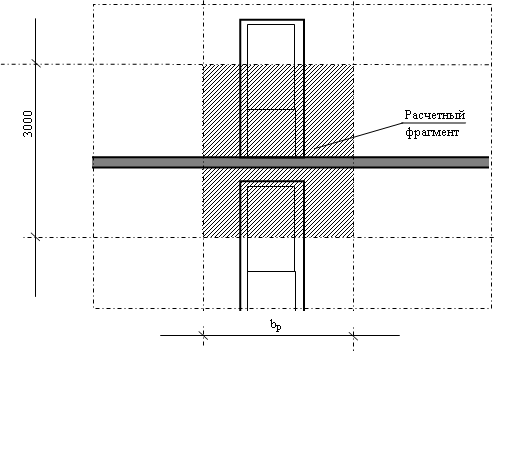

Рис.2.5. Расчетная схема фрагмента наружной стены здания для определения приведенного сопротивления теплопередаче участка с балконными дверями (вид со стороны помещения)

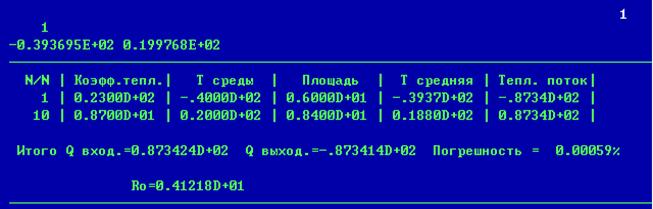

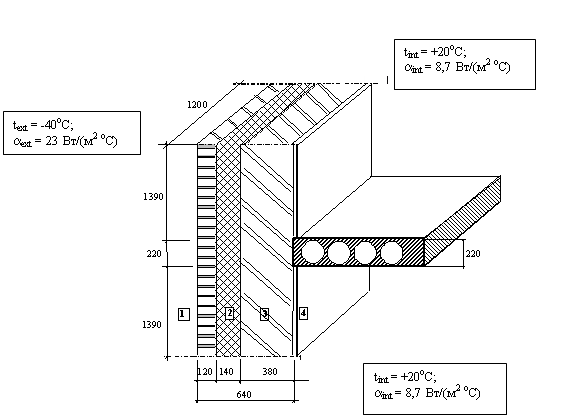

Рис.2.6. Схема задания граничных условий фрагмента наружной стены для определения приведенного сопротивления теплопередаче Таблица 2.3 Пример распечатки результатов расчета приведенного сопротивления теплопередаче фрагмента наружной стены без проемов

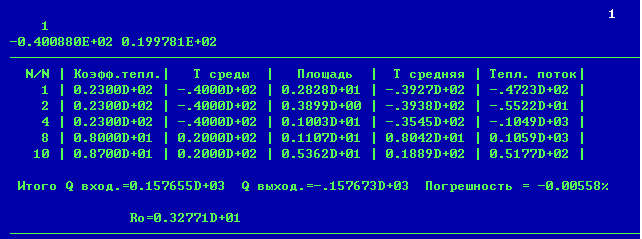

Таблица 2.4 Пример распечатки результатов расчета приведенного сопротивления теплопередаче фрагмента наружной стены с оконными проемами при толщине утеплителя в наружной стене 140 мм
Таблица 2.5 Расчетные значения приведенного сопротивления теплопередаче отдельных участков наружных стен 20-ти квартирного жилого дома в р.п. Муромцево
Таблица 2.6 Характеристика расчетных участков наружной стены среднего этажа
В соответствии с планировочными решениями проектируемого здания средняя величина Rо,wr,ср составляет (с учетом площади участков стен по фасадам здания) 2.1.3.2 Чердачное перекрытие Крыша - чердачная с «холодным» чердаком, сборные железобетонные плиты перекрытия с утеплением минераловатными плитами плотностью gо = 50 кг/м3 толщиной 250 мм и заливкой поверх цементно-песчаным раствором толщиной 40 мм.
Рис.2.7. Схематичный разрез чердачного перекрытия Сопротивление теплопередаче чердачного перекрытия рассчитано в соответствии с [2,3], как для однородной ограждающей конструкции. При проектной толщине утепляющего слоя из минераловатных плит 250 мм плотностью gо = 50 кг/м3 с коэффициентом теплопроводности lА = 0,05 Вт/(м×оС) [2] фактическое значение приведенного сопротивления теплопередаче покрытия составит 1 0,04 0,25 0,005 0,22 1 Ro,cr = ¾¾ + ¾¾ + ¾¾ + ¾¾ + ¾¾ + ¾¾ __ = 5,46 м2×оС/Вт. 12 0,76 0,05 0,17 1,17 8,7 2.1.3.3 Заполнение оконных проемов В соответствии с проектным решением заполнение оконных проемов предусмотрено – оконные блоки деревянные с тройным остеклением в раздельно-спаренных переплетах. В соответствии с [2] приведенное сопротивление теплопередаче заполнения оконных проемов принято равным Rоdes » 0,61 м2 ×оС/Вт. Необходимо отметить, что фактическое сопротивление теплопередаче окон, устанавливаемых в запроектированном здании, должно быть подтверждено протоколами испытаний. 2.1.3.4 Цокольное перекрытие Цокольное перекрытие - сборные железобетонные плиты перекрытия с утеплением полужесткими минераловатными плитами плотностью gо = 50 кг/м3 и деревянный пол по лагам.

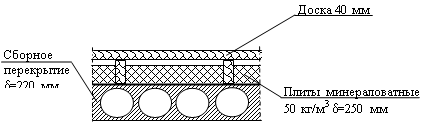

Рис.2.8. Схематичный разрез цокольного перекрытия 2.2 Описание технических решений системы отопления и вентиляции Система отопления здания – поквартирная, однотрубная с нижней разводкой магистралей. Трубопровод из стальных водогазопроводных труб. В каждой квартире устанавливаются счетчики учета тепловой энергии ТЕПЛОКОМ ТСК4 с расходомерами ПРЭМ. Узел управления системой отопления не автоматизированный. В узле управления установлены тепловычислители ВКТ-4, циркуляционные насосы GRUNDFOSS и пластинчатый теплообменник фирмы Альфа-Лаваль. Система вентиляции - естественная с неорганизованным притоком воздуха через оконные форточки, фрамуги, неплотности ограждающих конструкций и организованным удалением через вытяжные вентиляционные каналы санузлов и кухонь. К энергосберегающим мероприятиям системы отопления можно отнести: - устройство поквартирной разводки с установкой счетчиков тепловой энергии в каждой квартире; - установка в узле управления тепловычислителей. 3. ОЦЕНКА ТЕМПЕРАТУРНОГО РЕЖИМА ОТДЕЛЬНЫХ УЗЛОВ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ 3.1 Краткая характеристика методики расчета Оценка температурного режима отдельных узлов ограждающих конструкций проектируемого жилого дома проведена с целью проверки возможности выпадения конденсата в местах теплопроводных включений: в углах наружных стен, в зоне сопряжения оконных и балконных блоков с оконными откосами, в зоне сопряжения плит чердачного перекрытия с наружными стенами. При проведении расчетов параметры внутреннего и наружного воздуха принимались в соответствии со СНиП II-3-79* «Строительная теплотехника», СНиП 23-01-99 «Строительная климатология » равными: - расчетная температура внутреннего воздуха tint = +20оС; - расчетная температура наружного воздуха text = -40оС; - расчетный коэффициент теплоотдачи внутренней поверхности aint = 8,7 Вт/(м2×оС); - расчетный коэффициент теплоотдачи наружной поверхности стен aext = 23 Вт/(м2×оС); - расчетный коэффициент теплоотдачи наружной поверхности утеплителя в чердачном пространстве aext = 12 Вт/(м2×оС). Теплотехнические характеристики материалов принимались для условий эксплуатации «А» аналогично п.2.1.3 настоящей пояснительной записки. Расчеты выполнены для следующих узлов: - узел сопряжения наружной стены с плитой перекрытия; - узел сопряжения цокольного участка наружной стены с плитой перекрытия; - наружный выступающий угол (вертикальный стык в зоне сопряжения плит чердачного перекрытия с наружной стеной ); - узел сопряжения стены с заполнением оконных проемов (деревянные окна с тройным остеклением в раздельно-спаренных переплётах); - узел сопряжения стены с балконной дверью и плитой перекрытия (с учетом остекления лоджии). 3.2. Результаты расчетов Расчетные схемы и основные результаты расчетов представлены на рис.3.1 - рис.3.6. Анализ полученных результатов позволил сделать следующие выводы: 1. Проектные решения ограждающих конструкций обеспечивают выполнение условий невыпадения конденсата на поверхности наружных стен. Температура внутренней поверхности стены на глухом участке составляет tв = 18,8 оС, что обеспечивает выполнение требований СНиП II-3-79* по нормируемому температурному перепаду (Dtn = 4,0 оС, Dtdes = 3,3 оС) и температуре «точки росы» (при tint = 20оС, jint = 55%, td = 10,7оС) с существенным запасом. 2. Температура внутренней поверхности в наружном выступающем углу верхнего этажа ниже минимально допустимой (см. рис.3.3). При проектном решении минимальная температура внутренней поверхности в зоне пересечения плиты чердачного перекрытия с наружным углом здания может опускаться до tвmin = +7,9 оС - при расчетных значения температур наружного и внутреннего воздуха (при tint = 20оС, text = -40оС). Данное понижение температуры обусловлено геометрической формой угла (площадь тепловосприятия меньше чем площадь теплоотдачи), стоком тепла по плите перекрытия, расположенной в этом месте. Для улучшения температурного режима данного узла предлагается:

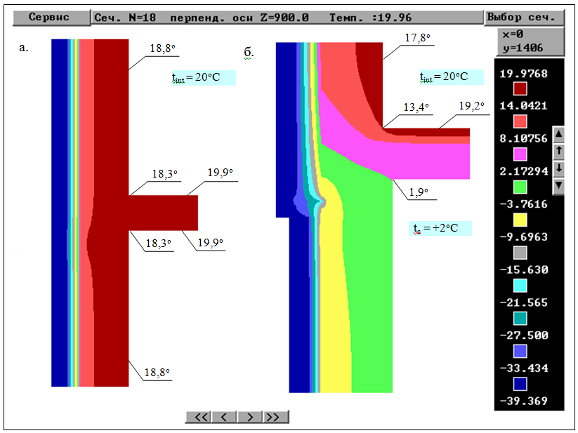

Рис.3.1. Результаты расчета распределения температур: а- узла сопряжения глухого участка наружной стены с плитами перекрытия, б- узла сопряжения цокольного участка наружной стены с плитами перекрытия - устройство в наружном выступающем углу термовкладыша по торцу плиты перекрытия толщиной 60-80 мм длиной 400 мм (от поверхности угла в каждую сторону); - устройство термовкладыша над плитой перекрытия в толще внутреннего слоя кирпичной кладки толщиной 40 мм сечением 250х700 мм от поверхности угла в каждую сторону (см. рис.3.4); Это решение необходимо для всех наружных выступающих углов верхнего этажа. Для повышения температуры поверхности в зоне сопряжения плиты перекрытия с наружной стеной (по длине плиты чердачного перекрытия) рекомендуется увеличение толщины утеплителя до 150 мм - вдоль наружных стен на расстояние 400-500 мм. 3. Оконные блоки должны быть установлены в слое утеплителя непосредственно у четверти стены. В этом случае требуемая температура внутренней поверхности оконных откосов обеспечивается без устройства каких-либо термовкладышей. Рекомендуемые схемы установки оконных блоков приведены в приложении 3.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
