Содержание

1 Климатическая характеристика района                                                            3

2 Анализ технического и эксплуатационного состояния автомобильной

   дороги                                                                                                      5

2.1 Анализ технического состояния дороги                                              5

2.2 Анализ эксплуатационного состояния дорог                                      6

3 Анализ безопасности движения                                                            8

4 Составление дефектной ведомости и определение объёмов работ      10

5 Проектные решения                                                                               11

6 Составление рецептов на ремиксирование                                           12

7 Технология производства работ                                                           13

8 Расчёт потребности ресурсов                                                                16

9 Организация ремонтных работ                                                             17

10 Охрана окружающей среды                                                                18

11 Охрана труда                                                                                                 25

Общие выводы                                                                                          186

Список использованных источников                                                       207

Приложение А – Линейный график автомобильной дороги

Приложение Б – Схема автомобильной дороги (генплан)

Приложение В – Календарный план производства работ

Введение

Курсовой проект:„Проект капитального ремонта автомобильной дороги” по дисциплине „Эксплуатация автомобильных дорог”, посвящен решению вопросов капитального ремонта автомобильных дорог с учетом, предъявляемых к ним высоких современных требований по обеспечению безопасности и комфортности движения.

Выбор проектных решений по назначению мероприятий капитального ремонта должен осуществляться в строгом соответствии с результатами анализа транспортно-эксплуатационного состояния автомобильной дороги на основе современных технических и технологических решений, обобщения передового производственного опыта и результатов научных исследований.

В процессе разработки курсового проекта решаются следующие задачи:

анализируются природно-климатические и экономические условия работы автомобильной дороги;

оцениваются техническое и эксплуатационное состояние трассы;

принимаются проектные решения по назначению ремонтных мероприятий;

обосновывается выбор технологии производства ремонтных работ;

рассчитывается потребность материально-технических ресурсов для ремонта дороги;

предлагается система организации работ по ремонту автомобильной дороги;

разрабатываются меры по обеспечению безопасности движения в период производства ремонтных работ;

обосновывается система контроля качества выполненных работ;

предусматриваются мероприятия по охране труда.

1 Климатическая характеристика района

Рассматриваемая автомобильная дорога проходит в Брестском районе. Брестская область относится к II-б климатической зоне с умеренным климатом и устойчивым снежным покровом продолжительностью 100…120 суток. Весенние заморозки прекращаются в среднем 22 апреля, осенние начинаются — 14 октября.

Среднемесячная температура воздуха, количество осадков, преобладающие направления ветра представлены в таблице 1.1.

Даты перехода суточных температур через 0°С, 5°С, 10°С, 15°С и безморозный период представлены в таблице 1.2.

Таблица 1.1- Погодно-климатические характеристики

Таблица 1.2 - Даты перехода суточных температур через определенные границы

Максимальное среднегодовое количество осадков составляет 745 мм, минимальное — 259 мм, среднее количество осадков за год — 661 мм. Максимальное количество осадков выпадающих в течение одних суток — 69 мм.

Средняя величина снежного покрова составляет 14 см, максимальная — 42 см, минимальная — 2 см.

Природно-климатические условия района представляем в виде дорожно-климатического графика (рисунок 1.1), разработанного на основе выше приведенных данных, взятых из климатического справочника [1].

Продолжительность весенней распутицы считается от даты перехода температуры воздуха через нуль и ориентировочно может быть определена по формуле:

,                                                             (1.1)

Твр=(5+0,7*75)/4=14 дней.

Дата начала осенней распутицы обычно совпадает со среднемесячной температурой осенью (+3 ¸ +5)0С, а окончание Z0 - с установлением температуры 00С. Таким образом, продолжительность осенней распутицы

.                                                                                                                              (1.2)

Продолжительность осенней распутицы составляет

=26 дней.

После установления регламентированных СНиП 2.01-1-82 сроков проведения работ рассчитывается количество рабочих смен:

,                                                                          (1.3)

Число календарных дней в сезоне берём по календарю с учетом сроков ремонта, определенных в задании и возможности технологической реализации курсового проекта. Значение принимается по дорожно-климатическому графику или [1] с учетом совпадения дней праздничных и дней с обильными осадками. В летний период целесообразно использовать коэффициент сменности , а при условии вахтенного метода организации ремонта может быть принят равным 3, с одним выходным днем в неделю для технического обслуживания днем  машин и механизмов.

Таблица 1.3 - Продолжительность строительства при разных температурах воздуха, дней

2 Анализ технического и эксплуатационного состояния

  автомобильной дороги

2.1 Анализ технического состояния дороги

По линейному графику автомобильной дороги, который приводится в приложении, оцениваем технические условия работы автомобильной дороги и её реальное эксплуатационное состояние.

Существующая дорога относится к технической категории. Длина автомобильной дороги - 5 км.  Она проходит через огороды, пашни и выгоны. Ширина покрытия меняется на протяжении дороги (таблица 2.1).

Таблица 2.1 - Ширина покрытия и земляного полотна

Существующее земляное полотно находится в удовлетворительном состоянии. Дорожная одежда нуждается в улучшении. Местами на покрытии наблюдается ямочность, колейность. Продольный уклон автомобильной дороги не превышает 5 ‰.

Водоотвод на трассе обеспечивается железобетонными трубами (таблица 2.2).

Таблица 2.2 - Характеристики труб

На снегозаносимых участках автомобильной дороги предусмотрены снегозащитные устройства в виде постоянных заборов. Трасса оснащена дорожными знаками не в полном объёме, существующие дорожные знаки и сигнальные столбики находятся в удовлетворительном состоянии. Грунт земляного полотна автомобильной дороги - суглинок. Поперечный профиль земляного полотна и дорожной одежды представлен на рисунке 2.1.

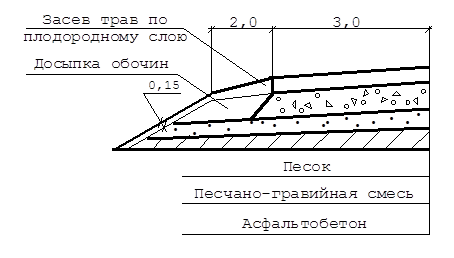

Рисунок 2.1 - Поперечный профиль дороги

2.2 Анализ эксплуатационного состояния дороги

Оценка эксплуатационных качеств дороги осуществляется на основании анализа основных критериев:

1) прочности дорожной одежды;

2) ровности проезжей части;

3) сопротивлению качению;

4) шероховатости покрытия и т.д.

Прочность дорожной одежды соответствует требованиям реальной работы дороги, если коэффициент прочности дорожной одежды  превышает допустимый:

,                                                                   (2.1)

Коэффициент для заданного типа покрытия составляет , требуемый модуль упругости дорожной одежды составляет . Фактический модуль упругости дорожной одежды .

Кпр=250/250=1 > 0.7

Таким образом, условие 2.1 выполняется, то есть прочность дорожной одежды соответствует условиям эксплуатации и дорожная одежда не нуждается в усилении.

Оценку соответствия транспортно-эксплуатационного состояния проезжей части требованиям движения производят по значениям коэффициентов ровности проезжей части

,                                                                                 (2.2)

покрытие ровное, если Кs ³1;

относительного сцепления

,                                                                                  (2.3)

покрытие по сцеплению соответствует требованиям, если Кj ³1.

Фактическое значение показателя ровности проезжей части составляет 140 см/км, а допустимое значение 160 см/км.

Рассчитываем коэффициент ровности проезжей части:

.

Следовательно, ровность проезжей части не соответствует требованиям.

Фактическое значение коэффициента сцепления  шин с покрытием составляет 0.4, а допустимое значение для лёгких условий движения - 0,35.

Коэффициент относительного сцепления равен:

.

Согласно проведённому расчёту и анализу линейного графика автомобильной дороги можно сделать вывод, почему данная дорога нуждается в проведении ремонтных работ, направленных на улучшение соответствующих показателей.

3 Анализ безопасности движения

В соответствии с ВСН 24-88.3 безопасность движения на дороге оценивают коэффициентом происшествий, коэффициентом аварийности и коэффициентом безопасности.

Принимая во внимание малую протяженность рассматриваемого участка дороги, в курсовом проекте оценку условий безопасности движения производят по коэффициенту аварийности.

Итоговый коэффициент аварийности для участка дороги представляет собой произведение 14 частных коэффициентов аварийности, установленных по различным признакам для этого участка:

,                                                        (2.4)

Частный коэффициент аварийности представляет собой отношение количества дорожно-транспортных происшествий на рассматриваемом участке автомобильной дороги с некоторыми характерными признаками для этого участка, общему количеству дорожно-транспортных происшествий на этом участке. При этом в качестве эталонного участка принят горизонтальный прямой участок дороги с двумя полосами движения, шириной проезжей части 7,5 метров, шероховатым покрытием и укреплёнными обочинами при интенсивности движения 5000 автомобилей в сутки.

На заданной автомобильной дороге выделяем следующие характерные участки:

I.    ПК 0 + 00 ¾ ПК 10 + 00;

II.  ПК 10 + 00 ¾ ПК 30 + 00;

III.ПК 30 + 00 ¾ ПК 50 + 00.

Рассчитываем коэффициент аварийности на участках:

Участок I:    0,5*1,35*1,2*1,0*1,0*1,0*1,0*2,0*3,0* *1,5*2,5*1,0*1,0*1,2*1,0*1,2*1,0=26,24;

Участок II:   0,5*1,35*1,2*1,0*1,0*1,0*1,0*2,0*1,5* *2,5*1,0*1,0*2,0*1,0*1,2*1,0*1,0=14,58;

Участок III: 0,5*1,35*1,2*1,0*1,0*1,0*1,0*2,0*3,5* *2,0*1,0*1,0*1,2*1,0*1,0*1,0*1,0=19,61.

Исходя из расчётов определяем степень опасности данных участков дороги по коэффициенту аварийности:

Участок I -         опасный;

Участок II -       малоопасный;

Участок III -      малоопасный.

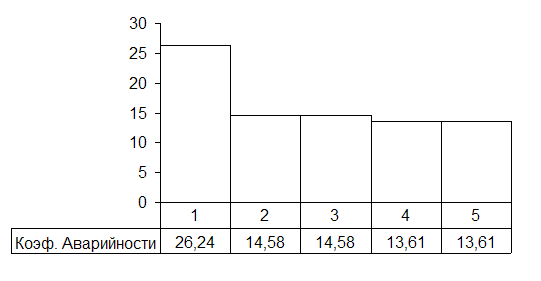

Рисунок3.1 - Гистограмма коэффициентов аварийности по километрам трассы

4 Составление дефектной ведомости и определение объёмов

              работ

На основании анализа технико-эксплуатационного состояния дороги и безопасности движения, а также фактического физического состояния дороги и ее элементов составляется дефектная ведомость с указанием объемов требуемых работ по капитальному ремонту автомобильной дороги.

Работы по капитальному ремонту принимаем в соответствии с инструкцией по ремонту и сооружению автомобильных дорог общего пользования. Ведомость дефектов представлена в таблице 4.1.

Таблица 4.1 - Ведомость наличия дефектов и недостатков по элементам автомобильной дороги
