Варіант 1 відновлення мосту на обході

Розрахунок довжини підходів при відновлені мосту на ближньому обході виконується за планом:

Рис.1 Рівень проїзду тимчасового мосту

Рис.2 План ближнього обходу

Вихідні дані: R=350, b=25, a=25, i=20%

Lc – довжина підходу.

Lх – проекція обходу.

A – відстань між вісями старого мосту та вісью мосту на ближньому обході (згідно з завданням).

B – довжина прямої вставки між зворотніми кривими (згідно з завданням).

R – радіус кривих на підході (згідно завданням).

=140

Визначення рівня проїзду (▼ПР) тимчасового мосту:

▼ПРт.м. =▼ ПРк.м. – h1=46-3,4=52,27 м

▼ПРк.м. – відмітка підошви рейки капітального мосту 56,0м

▼ПРт.м. – відмітка підошви рейки тимчасового мосту

h1= Lc . il/1000=188,6*18/1000=2,4 м;

Lc – довжина криволініїно дільниці підходу 188,6м

i1 – ухил, що допускається;

il = iк – iп=18-2=16

iк – керуючий ухил 20

iп – ухіл пом’якшення;

Визначення рівня проїзду тимчасового мосту з умов забезпечення підмостового габариту:

▼ПРт.м. =▼ ГВВ + h2 + hб=34,5+4.0+3.27=51,77 м

▼ГВВ – відмітка горизонту високої води 45м

hб – будівельна висота судоплавної прогонової споруди, 3,27

h2 – висота підмостового габариту, 4,00

З двох значень відмітки підошви рейки приймається більше значення.

▼ПРт.м.=52,6 м

Визначення конструкції надбудов та фундаментів:

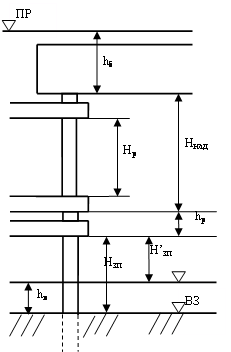

Розрахункова схема

▼ПР – відмітка підошви рейки

▼ВЗ – відмітка землі

▼ГМВ – відмітка горизонту меженої води

hб – будівельна висота примикающої прогонової споруди

hв – глибина води

hр – висота ростверку = 0,44 м

Hзп – висота зрізки паль при відсутності води

H’зп – висота зрізки паль при глибині води > 1.0 м

Hн – висота надбудови Hн=Нр+0,66 м

Опора 0

Опора №0:

Hн=▼ПР - hб - hр - ▼ВЗ - Hзп= 42,6-1,24-0,44-35-0,7=8,66 м

Приймаємо .

Схема надстройки № 107.

Опора 1

Опора №1:

Hн=▼ПР - hб - hр - ▼ВЗ - Hзп= 42,6-1,24-0,44-34-1,16=10,66 м

Приймаємо

Схема надстройки № 108 .

Опора 2

Опора №2:

Hн=▼ПР - hб - hр - ▼РМВ - Hзп= 42,6-1,24-0,44-33-1,2=8,66 м

Приймаємо Hн=8,66 м.

Схема надбудови № 107.

Опора 3

Опора №:

Hн=▼ПР - hб - hр - ▼РМВ - Hзп= 42,6-1,24-0,44-33-1,2=8,66 м

Приймаємо Hн=8,66 м.

Схема надстройки № 115.

Опора 4

Опора №4:

Hн=▼ПР - hб - hр - ▼ГМВ - H’зп =42,6-3,27-0,44-33-1,23=8,66

Приймаємо Hн=8,66 м.

Схема надстройки № 115.

Опора 5

Опора №5:

Hн=▼ПР - hб - hр - ▼ГМВ - H’зп =42,6-3,27-0,44-33-1,23=8,66

Приймаємо Hн=8,66 м.

Схема надбудови № 115.

Опора 6

Опора №6:

Hн=▼ПР - hб - hр - ▼ГМВ - H’зп =42,6-1,24-0,44-33-1,26=8,66

Приймаємо Hн=8,66 м

Схема надбудови № 107.

Опора 7

Опора №7:

Hн=▼ПР - hб - hр - ▼ГМВ - H’зп =42,6-1,24-0,44-33-1,26=8,66

Приймаємо Hн=8,66 м

Схема надбудови № 107.

Опора 8

Опора №8:

Hн=▼ПР - hб - hр - ▼ГМВ - H’зп =42,6-1,24-0,44-35,6-0,7=10,66

Приймаємо Hн=10,66 м

Схема надстройки № 108.

Потреби в матеріалах на спорудження опори

Графік мінімального необхідного строка відновлення мосту на обході
