Курсовая работа: Организация работы роликового участка ВЧД по ремонту четырехосных цистерн

Подбор парных подшипников. Парные подшипники, устанавливаемые на одну шейку оси, подбирают по радиальным зазорам. Разность радиальных зазоров у двух парных подшипников должна соответствовать 0,02 мм (при измерении радиального зазора со своими внутренними кольцами) или 0,01 мм (при измерении радиального зазора с применением эталонного кольца).

Радиальный зазор непосредственно на шейке оси определяют щупом в нижней части подшипника или специальным приспособлением с индикатором часового типа. За радиальный зазор принимают среднее арифметическое значение трех измерений при повороте наружнего кольца на 120О вокруг оси. Разность радиальных зазоров непосредственно на шейке оси должна соответствовать 0,00; 0,01 или 0,02 мм.

Парные подшипники должны обеспечивать смещение корпуса буксы по отношению к шейке оси в осевом направлении в пределах осевого разбега.

Осевой разбег двух цилиндрических подшипников, устанавливаемых на одну шейку оси, замеру не подлежит и обеспечивается конструкцией подшипников при условии правильности постановки двух подобранных подшипников в буксу (маркировки блоков подшипников должны быть обращены наружу буксы) и находится в пределах 0,68–1,38 мм.

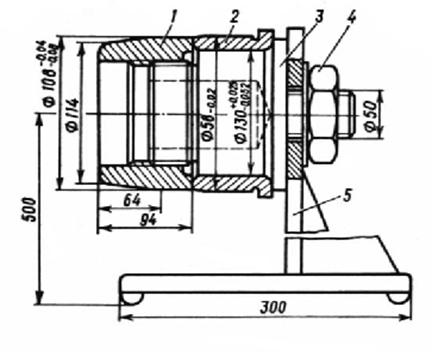

Рисунок 5.1 - Приспособление для измерения радиальных зазоров

1 – конусная оправка; 2 – эталонное кольцо; 3 – оправка; 4 – гайка; 5 – стойка;

Измерение диаметра внутреннего кольца подшипника. У цилиндрических подшипников внутренние кольца подбирают на шейку оси по натягу, который создается за счет разности диаметров внутренних колец и шейки оси (диаметр кольца должен быть меньше диаметра шейки на величину натяга).

Диаметр отверстия внутреннего кольца подшипника измеряют приборами УД-2В или прибором модели БВ–7492–01 в двух сечениях на расстоянии 10 мм от торца. Для подсчета натяга принимают среднее арифметическое значение отклонений измерительной головки при измерении в двух сечениях кольца.

Для облегчения подбора подшипников по шейке оси в пределах допускаемого натяга внутренние кольца подшипников могут быть разделены на группы I, II, III, IV в зависимости от отклонения посадочного диаметра от номинального размера:

- в первую группу входят внутренние кольца с отклонениями диаметра отверстия от 0 до 8 мкм;

- во вторую группу входят внутренние кольца с отклонениями диаметра от -9 до -17 мкм;

- в третью группу входят кольца с отклонениями от -18 до -25 мкм.

По результатам измерений на посадочной поверхности внутреннего кольца отмечают карандашом среднее арифметическое значение отклонения от номинального размера или номер группы, к которой данное кольцо отнесено по результатам измерений.

Натяг на посадку внутренних колец подшипников должен быть 0,030–0,065 мм. При радиальном зазоре, замеренном в свободном состоянии более 0,12 мм натяг может быть 0,07 мм.

Рекомендуемое деление на размерные группы по среднему значению диаметра отверстия внутреннего кольца приведено в таблице 5.1.

Таблица 5.1 - Размерные группы внутренних колец подшипников

Разрешается применение внутренних колец подшипников у пассажирских и грузовых колесных пар при выпуске из ремонта с допусками на размер 130 мм (-0,035 – 0,07) мм с использованием осей типа РУ1 и РУ1Ш с диаметрами шеек осей 129,960 мм – 130,052 мм без их восстановления при условии соблюдения натяга в пределах 0,03 – 0,07 мм.

Осмотр корпусов букс. После промывки корпуса осматривают. Внутреннюю посадочную поверхность корпуса буксы, упорный буртик и лабиринтную часть зачищают от коррозии, заусенцев и протирают концами, смоченными керосином, а затем сухими. На посадочной поверхности корпуса буксы после устранения коррозионных повреждений допускаются темные пятна, т.е. нельзя зачистку поверхности доводить до металлического блеска.

Посадочную поверхность (внутренний диаметр) корпуса буксы проверяют индикаторным нутромером НИ на соответствие размерам п. 6.1 Инструкции 3–ЦВРК (Утв. 01.04.2001 г.).

Корпуса букс, имеющие износ по посадочной поверхности (диаметру отверстия) выше допускаемой нормы, а также с повреждениями лабиринтной части, резьбовых отверстий и другими повреждениями подлежат ремонту.

Запрещается сдавать в металлический лом корпуса букс, подлежащие ремонту. Изношенные поверхности корпусов букс подлежат восстановлению наплавкой. При поступлении новых корпусов букс производить 100 % контроль резьбы М20 проходными и непроходными калибрами.

Осмотр деталей буксового узла. Лабиринтные кольца после зачистки и промывки протирают и проверяют на соответствие размеров. На посадочных поверхностях и в лабиринте не допускаются трещины, вмятины, забоины, заусенцы и другие неисправности. Посадочный диаметр лабиринтного кольца 165,0+0,12 мм, овальность отверстия 165 мм не более 0,1 мм, конусообразность отверстия по диаметру 165 мм не более 0,05 мм. Замеры производятся индикаторным нутромером НИ ГОСТ 868–82 в двух взаимно перпендикулярных направлениях.

Крепительные и смотровые крышки после зачистки и промывки осматривают. Соединенные между собой крепительные и смотровые крышки разъединяют для замены и вновь собирают. На крышках не допускаются трещины, вмятины, забоины, задиры, заусенцы, перекосы и другие дефекты. Смотровые крышки, деформированные по привалочной поверхности, выравнивают.

Гайки, стопорные планки, шайбы и болты после промывки должны быть осмотрены. На них не допускаются забоины, заусенцы и другие неисправности, влияющие на работу узла.

Резиновые кольца, устанавливаемые между крепительной крышкой и буксой, а также прокладки между крышками независимо от их состояния заменяют при каждой полной ревизии букс.

Дефектоскопист проводит внешний осмотр поверхности стопорных планок (с применением, при необходимости, лупы) на наличие рисок, задиров, забоин и других видимых глазом дефектов. Выявленные при осмотре дефекты устраняются зачисткой. Если при внешнем осмотре стопорных планок обнаружены недопустимые дефекты, то такие планки к проведению магнитопорошкового контроля не допускаются.

Соответствие геометрических параметров стопорной планки проверяется при помощи шаблона на стопорную планку ШСП.

Основные контролируемые размеры:

- угол наклона хвостовика (40 + - 30 );

- расстояние между осями отверстий планки (55 + - 0,5) мм;

- диаметр отверстия планки (13 + 0,24) мм.

Стопорные планки, проверенные по шаблону, подвергаются дефектоскопированию магнитопорошковым методом контроля на дефектоскопе МД-12 ПШ.

После дефектоскопирования стопорных планок перед постановкой в буксовый узел при производстве полной ревизии должны набиваться клейма: месяц, год и условный номер ВКМ «114». Клейма наносить между отверстиями под болты М12. При необходимости старые клейма зачистить.

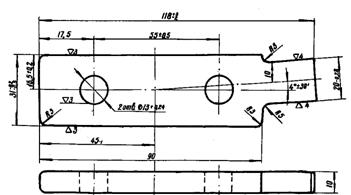

Рисунок 5.2 – Контроль стопорных планок

Монтаж буксового узла. Колесные пары, поступающие на монтаж, устанавливаются в ряд на рельсовые пути монтажного отделения.

К монтажу допускаются подшипники и колесные пары, имеющие температуру окружающей среды.

Весь измерительный инструмент, а также приборы, применяемые при монтаже букс и комплектовании подшипников, должны подвергаться периодической проверке, содержаться в чистоте и полной исправности.

За техническое состояние шеек, предподступичных частей осей и их размеры отвечают работники колесного цеха, работники роликового цеха несут ответственность за монтаж буксового узла.

Монтаж лабиринтных колец и внутренних колец подшипника способом холодной напрессовки. Подготовка лабиринтных колец, внутренних колец подшипника и оси колесной пары к запрессовке должна производиться с соблюдением следующих требований:

- в зонах переходов от посадочных поверхностей к торцевым заусенцы не допускаются и должны быть тщательно зачищены;

- на оси колесной пары заходные фаски на торцах шеек и предподступичных частях.

Допускается удаление острых кромок и заусенцев в указанных зонах шлифовальной бумагой с зернистостью 6 с применением масла.

Посадочные поверхности шеек и предподступичных частей оси, внутренних колец и лабиринтных колец должны быть тщательно очищены и насухо протерты.

Посадочные поверхности шеек и предподступичных частей оси, внутренних колец и лабиринтных колец должны быть покрыты ровным тонким слоем пасты ВНИИНП-232 по ГОСТ 14068-79.

Внутренние кольца подшипников и лабиринтные кольца и ось колесной пары должны иметь одинаковую температуру.

Допускается превышение температур лабиринтных колец и внутренних колец подшипников над температурой оси не более трех градусов.

Лабиринтные кольца для посадки на предподступичную часть оси бригадир роликового цеха подбирает по натягу, который создается за счет разности диаметров кольца и предподступичной части. Для определения натяга внутренний диаметр лабиринтного кольца измеряют индикаторным нутромером НИ ГОСТ 868–82, а диаметр предподступичной части оси измеряют микрометром гладким МК ГОСТ 6507–90. Измерения производят в двух взаимно-перпендикулярных направлениях.

По результатам этих измерений определяют средние диаметры лабиринтного кольца и предподступичной части оси, по которым и производят подсчет натяга. Диаметр лабиринтного кольца должен быть меньше диаметра предподступичной части оси на значение допускаемого натяга в пределах 0,02–0,15 мм.

Внутренние кольца подшипников для запрессовки на шейку оси бригадир роликового цеха подбирает по натягу, который создается за счет разности диаметров колец и шейки оси.

Для определения натяга на посадку внутренних колец измеряются диаметры шеек осей в двух сечениях, соответствующих серединам внутренних колец подшипников, и в двух взаимно перпендикулярных направлениях. Шейки осей колесных пар, аналогично внутренним кольцам, в зависимости от их отклонения от номинальных размеров также могут быть разбиты на три размерные группы. Рекомендуемое деление шеек осей на размерные группы по посадочному диаметру приведено в таблице 5.2.

Таблица 5.2 - Размерные группы шеек осей по посадочному диаметру

По результатам этих измерений определяют средние диаметры шеек осей. Полученные средние значения отклонений от номинальных размеров или номер группы пишут на наружной грани обода колеса.

Внутренние кольца первой группы устанавливают на шейку оси первой группы, кольца второй группы – на шейку оси второй группы и т.д. На правую и левую шейки оси одной колесной пары могут быть установлены кольца различных групп.

 Запрессовка колец на ось производится на прессе холодной напрессовки ГД-503М, который обеспечивает скорость движения плунжера 2,5…4 мм/с.

За один ход плунжера пресса обеспечивается одновременная запрессовка на ось всего комплекта колец: двух внутренних колец подшипников и лабиринтного кольца.

Запрессовка подшипников на ось должна обеспечивать:

- натяги внутренних колец на шейке 0,040…0,065 мм. Допускается для типового подшипника натяг 0,070 мм при условии, что радиальный зазор в нем более 0,12 мм.;

- натяги лабиринтного кольца на предподступичной части 0,04…0,15 мм.;

- конечные усилия запрессовки на ось всего комплекта колец: двух внутренних колец подшипников и лабиринтного кольца 68,8…176,6 кН (6,5…18,0 тс) (15…40,9 кгс/см2).

- усилия запрессовки на ось двух внутренних колец подшипников 44,1…127,4 кН (4,5…13,0 тс) (10,2…29,5 кгс/см2).

- предельные усилия обжатия запрессованных на ось всего комплекта колец: двух внутренних колец подшипников и лабиринтного кольца 245,2…294,3 кН (25,0…30,0 тс) (57,0…68,8 кгс/см2).

Предельные усилия обжатия должны поддерживаться при упоре в торец предподступичной части оси всего комплекта напрессованных на ось деталей монтируемых буксовых узлов в течение 3…5секунд.

Допускается запрессовка одного и того же комплекта колец на одну и ту же сторону оси колесной пары не более двух раз.

Конечные усилия запрессовки двух внутренних колец подшипников на ось должны фиксироваться и заноситься в монтажный журнал формы ВУ-90 в графу 24.

Скорость движения плунжера следует контролировать после ремонта пресса или замены масла, но не реже одного раза в полгода.

Плотность прилегания внутренних колец друг к другу и к лабиринтному кольцу контролируется щупом. Пластина щупа толщиной не более 0,04 мм может войти в зазор между деталями на участке длиной не более 1/3 окружности.

После этого приступают к монтажу букс. Перед установкой буксы на шейку оси в лабиринтное кольцо закладывают смазку ЛЗ-ЦНИИ в количестве 100 г., равномерно распределенную по всему периметру.

Монтаж буксового узла. Цилиндрические подшипники, устанавливаемые на одну шейку оси, бригадир подбирает по радиальным и осевым зазорам, а внутренние кольца – по размерам внутренних диаметров.

Перед монтажом корпусов букс с блоками подшипников на шейку оси контролируют плотность посадки внутренних колец на шейке оси специальным приспособлением.

В корпус буксы после покрытия его посадочной поверхности тонким слоем масла последовательно вручную вставляют блок (наружное кольцо с роликами) заднего подшипника так, чтобы сторона кольца с маркировкой была обращена к лабиринтной части буксы, и блок переднего подшипника так, чтобы его торец с маркировкой был обращен к передней части корпуса.

Роликовые подшипники, установленные в буксы, и проточки лабиринтной части буксы или лабиринтного кольца полностью заполняют по всему периметру смазкой ЛЗ-ЦНИИ. При этом в подшипниковые блоки и свободное пространство между задним подшипником и лабиринтным кольцом закладывают 0,5 - 0,6 кг, а в лабиринтное уплотнение - 0,1 кг.

Корпус буксы с установленными блоками подшипников надвигают на внутренние кольца. Тугое перемещение корпуса буксы означает, что были допущены нарушения в подборе радиальных зазоров. Корпус буксы с блоками подшипников на внутренние кольца должен устанавливаться свободно, без особого усилия.

После установки корпуса буксы на шейку надевают упорное кольцо переднего подшипника маркировкой, обращенной к передней части корпуса буксы, на резьбовую часть оси навинчивают гайку М110х4 высотой 51 мм. Гайки предварительно подбирают по резьбе шейки оси для обеспечения наименьшего зазора в резьбовом соединении.

Запрещен выпуск колесных пар при производстве полного освидетельствования с гайкой М110х4 без кольцевой выточки.

При монтаже гайки М110х4 необходимо в обязательном порядке использовать анаэробный клей-герметик типа «Трибопласт-6» или «Трибопласт-9». Предварительно резьбовую часть оси и гайку тщательно протирают обтирочным материалом и обезжиривают одним из моющих водных растворов (ПАВ) или бензином «Калоша». Наличие смазки в канавках резьбы не допускается. После обезжиривания следует обязательно насухо протереть чистым обтирочным материалом для удаления влаги.

Клей на резьбовую часть наносят не ранее чем через 3-5 минут в случае применения для обезжиривания бензином, и 15-20 минут при использовании моющих растворов (ПАВ).

Клеем заполняют канавки трех-четырех витков резьбы (со стороны торца оси) равномерно по сектору на угол 90о. После этого производят выравнивание клея и заполнение всех впадин резьбы клеем путем прогона гайки М110 на величину резьбы. Произвести закручивание гайки сразу после нанесения герметика. Расход клея-герметика на одну гайку М110 составляет 10-11 г.

Гайку затягивают до соприкосновения с плоским упорным кольцом переднего подшипника и туго поджимают гаечным ключом и молотком массой 3–5 кг двумя–четырьмя ударами до получения чистого металлического звука.

Затем в паз оси устанавливают стопорную планку, не вводя ее хвостовик в шлиц гайки. Планку устанавливают в такое положение, чтобы при последующей затяжке гайки для ввода хвостовика планки в шлиц гайка повернулась бы от половины до одной коронки.

Затяжку гайки производят только поворотом по часовой стрелке. Поворот гайки в обратном направлении, т.е. ослабление ее затяжки, запрещается. При затяжке гайки буксу слегка поворачивают для того, чтобы убедиться в отсутствии заклинивания подшипников. После этого устанавливают и закрепляют болты стопорной планки. Под болты устанавливают пружинные шайбы. Болты связывают мягкой проволокой диаметром 1,5 – 2,0 мм, проходящей через отверстия в их головках. Проволоку увязывают по форме цифры «8».

При торцевом креплении подшипников шайбой тарельчатой, ее после установки плоского упорного кольца переднего подшипника надевают на шейку оси и прикрепляют к торцу шейки оси четырьмя или тремя болтами М20х60 с головкой, выполненной с ложной шайбой. При монтаже торцового крепления подшипников шайбой должны использоваться болты без следов коррозии. Особое внимание следует уделять состоянию места перехода стержня болта к головке. При обнаружении задиров в месте перехода стержня болта к головке радиусом менее 0,8 мм ил других повреждений, болты к дальнейшей эксплуатации в торцевом креплении не допускаются. Повреждённые болты заменяют.

Затяжка болтов М20 производится динамометрическим ключом усилием с крутящим моментом 230–250 Нм (23-25 кгс/м). Затяжка болтов должна быть равномерной. Для этого завинчивание трех болтов производят дважды по периметру, а четырех – по схеме в следующем порядке: 1-2-3-4-3-4-2-1.

Затем лепестки стопорной шайбы загибают клещами на грань головки каждого болта и доводят до плотного прилегания лепестков шайбы к граням головки болта.

На бирке (рисунок 5.3) выбивают:

- индивидуальный номер колесной пары, который включает в себя условный номер предприятия-изготовителя черновой оси, порядковый номер черновой оси и год изготовления черновой оси;

- дату полного освидетельствования (месяц и две последние цифры года);

- условный номер ВКМ;

- код государства-собственника колесной пары (определяется по клейму, нанесенному на боковой поверхности ободов с наружной стороны колес).

При нанесении индивидуального номера колесной пары необходимо учитывать, что условный номер предприятия-изготовителя черновой оси должен состоять из 4 знаков, порядковый номер черновой оси должен иметь максимальное число знаков – 6, а год изготовления оси – 2 знака (две последние цифры года).

Если условный номер предприятия-изготовителя черновой оси состоит из одного знака, то при написании индивидуального номера колесной пары его необходимо дополнить тремя нулями с левой стороны до 4-х знаков, если из двух знаков, то дополнить двумя нулями, а если из трех – одним нулем.

Под болты правой и левой шеек оси устанавливают стопорные шайбы, на которые набивают клейма:

- на стопорной шайбе правой шейки оси выбивают индивидуальный номер оси, знак формирования, условный номер ВКМ, дату производства этих работ (месяц и две последние цифры года). При выбивании на бирке и на стопорной шайбе правой шейки оси индивидуального номера колесной пары между условным номером предприятия-изготовителя черновой оси допускается делать пропуск в размере одного знака;

- на стопорной шайбе левой шейки оси выбивают дату последнего полного освидетельствования колесной пары и условный номер ВКМ, производившего последнее полное освидетельствование колесной пары и полную ревизию букс. Месяц на стопорной шайбе выбивают клеймами с арабскими цифрами.

Рисунок 5.3 – Бирка для одного болта

1 – месяц, год, номер пункта, производившего полное освидетельствование колесной пары и монтаж букс; 2 – индивидуальный номер колесной пары; 3 – знак «О», месяц, год и номер пункта, производившего обточку колесной пары без демонтажа букс; 4 - код государства-собственника колесной пары.

После закрепления подшипников в осевом направлении производят установку буксовых крышек. Между крепительной и смотровой крышками при их сборке ставят новую резиновую прокладку толщиной 3 мм. Внутренние поверхности крепительной и смотровой крышек, а также цилиндрическую посадочную поверхность крепительной крышки и соответствующую поверхность корпуса буксы, болты М20 и М12 и отверстия под них смазывают тонким слоем смазки ЛЗ-ЦНИИ. Крышки скрепляют между собой четырьмя болтами М12, под которые устанавливают пружинные шайбы, при этом запрещается устанавливать болты с различными размерами головок. Болты затягивают с применением гаечного ключа.

Смазку ЛЗ-ЦНИИ массой 0,2 кг укладывают на внешнюю поверхность гайки по всему периметру и на переднюю видимую часть подшипника и уплотняют пальцами так, чтобы смазка проникла между сепаратором и бортом наружного кольца. Общее количество смазки, закладываемой в буксы должно быть равно 0,8 – 0,9 кг, при этом смазку можно дозировать мерной емкостью вместо взвешивания.
