Курсовая работа: Проектирование деревянного моста1.3.2 Технико-экономические показатели деревянный мост стойка пролет

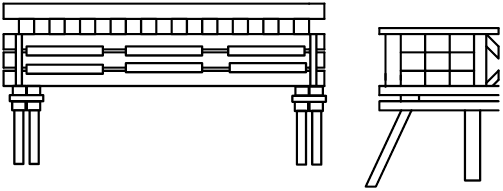

Таблица 1.2 Технико-экономические показатели варианта моста 2 Исходные данные к расчету моста 2.1 Пролетное строение и опора заданная к расчетамК расчету задано пролетное строение из составных пакетов с колодками, с нагрузкой С9 .Сближена рамно-свайная опора. 2.2 Нагрузки, габариты, материалы и их расчетные характеристикиПакет рассчитывают на воздействие постоянных и временной нагрузок. Из постоянных нагрузок учитывают: - нагрузку от веса мостового полотна; - нагрузку от тротуаров и перил; - нагрузку от веса пакетов. Нормативную временную вертикальную эквивалентную нагрузку от подвижного состава железных дорог (СК) принимают в зависимости от характеристик линии влияния: длины загружения и от относительного положения вершины линии влияния на длине загружаемого участка соответствующего усилия и класса временной нагрузки К. В курсовой работе задан класс нагрузки – С9. Габарит проезда «С» - предельное перпендикулярное оси очертание, внутрь которого не должны заходить никакие сооружения. Ширина габарита «С» равна 4900 мм. Порода дерева – сосна. Расчетные характеристики сосны первого сорта приведены в таблице 2.1
Таблица 2.1 Расчетные характеристики сосны первого сорта , где - длина площадки смятия вдоль волокон древесины, см. 2.3 Основные положения расчетаРасчёт моста ведётся по методу предельных состояний. Предельное состояние – это такое состояние, когда сооружение или его основание под влиянием силовых воздействий перестаёт удовлетворять условиям эксплуатации или затрудняется его эксплуатация. Существует две группы предельных состояний: 1) Предельное состояние, при котором эксплуатация сооружения должна быть прекращена. Соответствующие этой группе расчёты деревянного моста: -расчёт на прочность (σ, τ, - M, N, Q) – расчёт на однократное воздействие нагрузки -расчёт на общую устойчивость формы -расчёт на местную устойчивость формы -расчёт на устойчивость положения конструкции – против опрокидывания или сдвига 2) Предельное состояние, при котором эксплуатация возможна, но с ограничениями (скорости, веса и др.). К ней относят (для деревянных мостов): -расчёты по величине продольного прогиба Определение усилий и моментов. При расчёте конструкций деревянных мостов допускается: -усилия в элементах и соединениях определять, предполагая упругую работу материала; -пространственную конструкцию расчленять на отдельные плоские системы и рассчитывать их на прочность без учёта податливости элементов; -узловые соединения элементов сквозных конструкций принимать при расчётах шарнирные; -не учитывать напряжения и деформации от изменения температуры, а также возникающие при усушке и разбухании древесины; -считать, что укосины, диагональные связи и раскосы не участвуют в восприятии вертикальных усилий, передаваемых насадками на стойки. 3 Расчет основных несущих элементов пролетного строения (составного пакета)3.1 ЭкскизРис. 3.1 Эскиз 3.2. Расчет на прочность при нормальном и касательном напряжении при изгибе3.2.1 Расчетная схема Рис. 3.2 Расчетная схема 3.2.2 Сбор нагрузок Из постоянных нагрузок учитывают: - нагрузку от веса мостового полотна: - нагрузку от тротуаров и перил - нагрузку от веса пакетов: 4,6354 где - удельный вес древесины, кН/м3; 0,036 м2 - площадь сечения одного бруса в пакете, м2; - количество пакетов в поперечном сечении моста; - количество брусьев в одном пакете; 1,05 – коэффициент, учитывающий вес элементов, скрепляющих пакеты. Нормативная временная вертикальная эквивалентная нагрузка от подвижного состава – С9. 158,7931 3.2.3 Определение расчетных усилий Расчетные усилия в пакете , кНм, и ,кН определяют с использованием линий влияния этих усилий по формулам: , . где – коэффициент надежности по нагрузке к весу деревянных конструкций ; - коэффициент надежности по временной вертикальной нагрузке [1, п. 2.23*]; - количество пакетов в поперечном сечении моста; - динамический коэффициент [1, п. 2.22*]; – нормативная временная вертикальная нагрузка от подвижного состава железных дорог СК, кН/м: ; ; и - площади линий влияния и . 3.2.4 Расчет на прочность по нормальному напряжениюГеометрические характеристики сечения составной балки пакета. Принятые размеры бруса пакета: ; Принятые размеры колодки: Схемы к определению геометрических характеристик составной балки пакета с соединением на металлических шпонках приведены на рисунке 2.2 Рис. 3.3 Расчетные схемы к определению геометрических характеристик: а – схема соединения; б – сечение балки брутто; в – сечение балки нетто Сечение нетто. Положение центра тяжести сечения нетто составной балки: , где – моменты инерции сечений соответственно первого, второго и третьего брусьев относительно осей, проходящих через их центры тяжести; – площади сечений брусьев, соответственно первого и третьего сечений,; - расстояния от оси, проходящей через центр тяжести среднего бруса, соответственно до оси, проходящей через центр нижнего и верхнего брусьев, м. ; ; ; ; , где - расстояние от кромки сечения балки, наиболее удаленной от нейтральной оси, м. Сечение брутто.

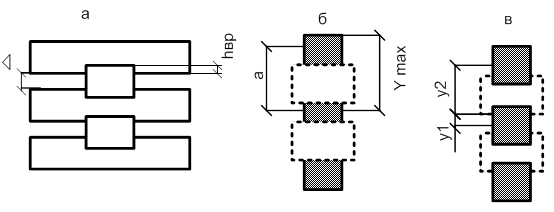

Sbr=0.0009+0.0002+0.0357*0.25+0,0179*0.0525=0,011м3 где - момент инерции составного сечения брутто; - определяют как статический момент площади сечения, лежащей выше нейтральной оси сечения; ; 0,8*1*15,7 Условие выполняется Анализ результатов: ; где -расчетные усилия в одном составном пакете соответственно, МН*м. , Int – геометрические характеристики одной составной балки, определенные как для целого сечения; – коэффициент условия работы [1, п. 6.33]; - коэффициент перехода для расчетных сопротивлений древесины; - расчетное сопротивление сосны при изгибе; – количество составных балок в одном составном пакете; – коэффициент сплошности при трех ярусах бревен в составной балке; 3.2.5 По скалывающим напряжениям: ; ; ; Условие выполняется Анализ результатов: ; где – расчетные усилия в одном составном пакете соответственно, кН; – количество составных балок в одном составном пакете; – коэффициент сплошности при трех ярусах бревен в составной балке; , , – геометрические характеристики одной составной балки, определенные как для целого сечения; – коэффициент условия работы [1, п. 6.33]; - коэффициент перехода для расчетных сопротивлений древесины;; - расчетное сопротивление сосны скалыванию вдоль волокон при изгибе Вывод: Принятое сечение бруса 0,21×0,17 м2 удовлетворяет условиям прочности но нормальным и скалывающим напряжениям, уменьшение размеров которого приведет к невыполнению условия прочности но нормальным напряжениям 3.2.6 Расчет на прочность по смятию в местах опирания на насадки3.2.7 Расчетная схемаСхема к расчету на прочность по смятию в местах опирания на насадки приведена на рисунке 2.3Рис. 2.3 Расчетная схема 3.2.8 Расчетное давлениеРасчетное давление в месте опирания пакета на насадку определяют по формуле:

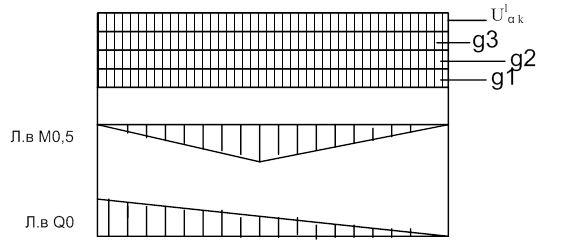

где - количество пакетов в пролетном строении; - динамический коэффициент [1, п. 2.22*]; - коэффициент сочетаний для временной вертикальной нагрузки от подвижного состава железных дорог [1, п. 2.2]; - нормативная временная вертикальная нагрузка СК соответственно при расчете пакетов, кН/м; - площадь линии влияния соответственно при расчете пакета, м; – коэффициент надежности по нагрузке к весу деревянных конструкций ; - коэффициент надежности по временной вертикальной нагрузке. 3.2.9 Условие прочности пакета по смятию в местах его опирания на насадку

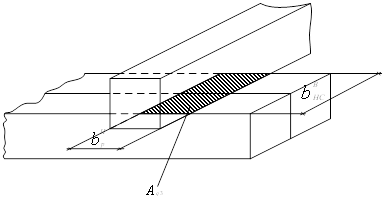

где - площадь смятия между брусом пакета и насадкой опоры, ; – количество площадок смятия в одном пакете; - расчетное сопротивление древесины местному смятию поперек волокон на части длины элемента. ; где – ширина бруса понизу составной балки, м; – ширина насадки поверху. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
