Дипломная работа: Подготовка специалистов в области конструирования и производства автотрактороной техники

В системе Common Rail реализуется многократный впрыск топлива в течение одного цикла работы двигателя. При этом различают:

·  предварительный впрыск;

·  основной впрыск;

·  дополнительный впрыск.

Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов. В зависимости от режима работы двигателя производится:

·  два предварительных впрыска – на холостом ходу;

·  один предварительный впрыск – при повышении нагрузки;

·  предварительный впрыск не производится – при полной нагрузке.

Дополнительный впрыск производится для повышения температуры отработавших газов и сгорание частиц сажи в сажевом фильтре, чем достигается регенерации фильтра.

Развитие системы впрыска Common Rail осуществляется по пути увеличения давления впрыска. В зависимости от давления впрыска различают следующие конструкции системы Common Rail:

·  первого поколения – 100 МПа;

·  второго поколения – 135 МПа;

·  третьего поколения – 160 МПа;

·  четвертого поколения – 180 МПа.

Датчик положения распределительного вала предназначен для определения углового положения газораспределительного механизма в соответствии с положением коленчатого вала двигателя. Информация, поступающая от датчика положения распределительного вала, используется системой управления двигателем для управления впрыском и зажиганием. Функционально датчик связан с датчиком частоты вращения коленчатого вала двигателя.

4. Просмотр видео фильма о системе Common Rail (28–31 мин.)

Педагог выводит видео фильм (приложение) на экран интерактивной доски.

5. Проверка полученных знаний (4–5 мин)

Перед началось проверки полученных знаний, педагог вызывает двух студентов к доске, дает им маркеры и 2 задания в табличной форме, пока 2 студента работают у доски, остальные отвечают на некоторые вопросы педагога:

5.1  Устройство Common Rail? (топливный насос высокого давления; клапан дозирования топлива; регулятор давления топлива контрольный клапан); топливная рампа; форсунки; топливопроводы

5.2 Для чего производится предварительный впрыск?

5.3  Назначение датчика положения распределительного вала? (Датчик положения распределительного вала предназначен для определения углового положения газораспределительного механизма в соответствии с положением коленчатого вала двигателя)

6  Подведение итогов занятия (3–6 мин.)

Преподаватель подводит итоги занятия, выделяя основные вопросы, рассмотренные на лекционном занятии, выставляет оценки. Студенты убирают свои рабочие места.

2.5 Методический анализ разработанных занятий

Для правильной и эффективной организации учебно-воспитательного процесса преподавателю профессионального обучения необходимо умение не только планировать и осуществлять учебную деятельность, но и ее анализировать. Это касается как уже проведенных (проводимых в данный момент) занятий и тех, которые разрабатываются. Анализ занятия позволяет оценивать уровень профессиональной подготовки, помогает совершенствовать педагогическое мастерство. Проанализировать занятие – это значит не просто зафиксировать, что было на занятии, но и выявить, почему получилось так, а не иначе, какие меры необходимо предпринять, чтобы устранить отмеченные недостатки.

Выработав у себя привычку к постоянному и каждодневному осмыслению собственного педагогического труда, молодой педагог сформирует фундамент для достижения необходимого уровня профессионализма, потребность в самосовершенствовании.

Ученые и практики образования разработали и предложили несколько схем для анализа занятий. С помощью одной из них анализируются наши занятия (таблица).

Критерии успешности занятия

При организации урока нужно чаще обращаться к плану конспекту и четко знать, сколько отведено времени на каждый этап, так же хорошо владеть знаниями, которые приходится объяснять обучающимся в ходе занятий. Для того чтобы вовремя окончить занятие, нужно оценить оставшееся время. В момент проведения урока необходимо четко поставить цель.

Качество занятий по дисциплине «Конструирование и производство автотракторной техники» во многом зависит от подготовки преподавателя.

Он определяет основные цели занятия, продумывает его структуру и организацию, выбирает оптимальное сочетание методов, приемов и средств обучения это видно из результатов методического анализа проведенных занятий.

Разработанные занятия относятся к лекционному типу. Структура зависит от типа и содержания занятия. Занятия проводятся в соответствии с методами обучения, с учетом реализации основных принципов обучения.

3.  Технология разработки занятия с использованием интерактивной доски

интерактивный доска автотракторный преподавание

В настоящее время развитие компьютерных технологий позволяет решать широчайший круг задач, как в домашнем применении, в области бизнеса, так и в образовании. В образовательном процессе в наше время очень широко используются интерактивные доски. Интерактивные доски бывают разных марок и видов. Но в силу простоты использования, а так же благодаря доступности в цене и в качественном соотношении, в России чаще всего используются доски Smart Board. В комплекте с интерактивной доской Smart Board идет уникальное программное обеспечение, получившее название Smart Notebook. Программное обеспечение Notebook – уникальный продукт компании SMART, который позволяет, не имея специальных навыков, создавать яркие, динамичные, наглядные, информационно-емкие уроки и презентации, используя рисунки, видео, галереи объектов и текстов, а так же различные ресурсы в т.ч. и Интернет. Smart Notebook создает файл с расширением (*notebook). Программа предоставляет пользователю большое количество различных шаблонов. Преподаватель в режиме online, если компьютер подключен к интернету, может зайти на свой личный «склад», где могут храниться его наработки, или в общедоступные файлообменники, на которые преподаватели делятся опытом. При создании урока в программе Smart Notebook можно использовать видео, слайды, презентации, рисование, интерактивную проверку знаний и многое другое. В данной работе мы рассмотрим возможность использования интерактивной доски при создании план конспекта занятия, на основе план конспекта № ….

Общая идеология Smart Notebook

После двойного щелчка на ярлыке Smart Notebook появляется главное окно программы), в котором мы можем начать создавать материал для будущего урока, или открыть заранее подготовленный материал.

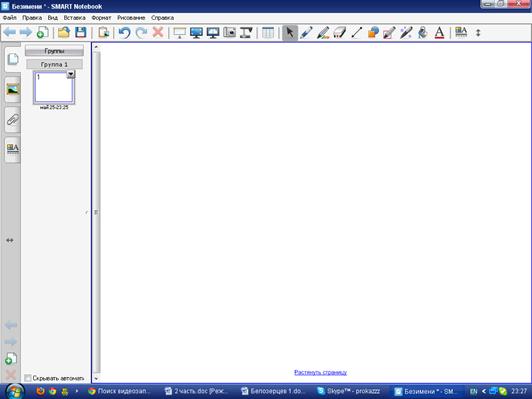

Главное окно программы Smart Notebook

Прежде чем приступить к работе в программе Smart Notebook нам следует ознакомиться со всеми панелями инструментов).

Рис. Панель инструментов Smart Notebook

1 – открыть предыдущую страницу

2 – открыть следующую страницу

3 – вставить пустую страницу

4 – открыть файл Notebook, который хранится где-то в пределах досягаемости

5 – сохранить файл, с которым Вы в данный момент работаете

6 – вставить на страницу из буфера

7  – отменить последнее действие (откат, сделали что-то не так – смело жмите сюда!)

8 – вернуть отмененное действие

9 – удалить (выделяем все, что нуждается в удалении – и жмем сюда)

10 – затенение, подвижная шторка, закрывающая всю страницу или ее часть

11 – переход к режиму показа страницы во весь экран

12 – Режим для просмотра двух страниц.

13 – инструменты захвата экрана

14 – вставка таблицы

15 – инструмент «Выбрать». Сфера применения очень широкая. Он позволяет выбрать группу объектов для проведения с ними в дальнейшем какой-то операции. Он же отменяет режим действия какого-то инструмента

16 – набор перьев для рисования

17 – набор художественных перьев для рисования

18 – три ластика разного размера.

19 – набор инструментов для проведения прямых линий

20 – набор для рисования различных фигур

21 – перо распознавания фигур. Определяет, какую фигуру Вы хотели нарисовать «от руки» и доводит ее «до ума». Особенно хорошо это получается в случае с овалами, прямоугольниками и треугольниками.

22 – «Волшебное перо». Красивый инструмент! Если нарисовать таким пером овал – получим эффект перемещаемой «подсветки». Если нарисовать прямоугольник – получим перемещаемую прямоугольную «Лупу», увеличивающую содержимое прямоугольника. А если просто что-то нарисовать или написать, как пером, то нарисованное или написанное через несколько секунд исчезнет…

23 – заливка. Позволяет закрасить на странице в заранее выбранный цвет объекты, созданные с помощью инструментов Фигуры или Перо распознавания фигур

24 – важнейший инструмент для подготовки и форматирования текста

25 – средство записи Smart.

26 – клавиатура. Позволяет напечатать какой-то текст, не отходя от интерактивной доски.

27 – позволяет перемещать панель инструментов вверх-вниз.

На панель инструментов можно поместить при необходимости и некоторые другие инструменты, о которых также следует сказать особо.

28 – очистить страницу. После щелчка по этому инструменту со страницы исчезают все объекты, которые там были и мы получаем абсолютно чистую страничку.

29 – позволяет изменить масштаб отображения страницы.

30 – набор инструментов для измерения (линейка, транспортир, треугольник, циркуль).

31 – переход в режим работы с «прозрачным» фоном.

32 – «Правильные многоугольники»

33 – позволяет запустить видеоплеер Smart.

34 – инструмент клонирования страниц. Щелкаем, находясь на какой-то странице, и получаем еще одну точно такую же.

Если мы являемся новичками в деле подготовки материалов к занятию и не имеем в наличии нужные слайды и картинки, то лучше воспользоваться встроенным набором картинок и слайдов, выбрав соответствующую картинку и нажав на нее 2 раза левой кнопкой мыши она появится в главном окне программы
