1. Вводные замечания

В процессе приема сигналов на вход приемного устройства поступает либо смесь сигнала и помехи, либо помеха. Оптимальное приемное устройство обнаружения на первичном этапе обработки должно наилучшим образом вынести решение о принятом сигнале, т.е. определить, присутствует или отсутствует сигнал, какой тип сигнала присутствует (на втором этапе обработки), оценить значение того или иного параметра (амплитуды, длительности, времени прихода, направление прихода и т.д.). Сформулированная задача может решаться при априорно неизвестных моделях сигналов и помех, при неизвестных (мешающих) параметрах или неизвестных распределениях сигналов и помех. Основная цель заключается в синтезе оптимальной структуры приемного устройства. Синтезированная структура чаще всего практически нереализуема, однако ее эффективность является потенциальной и дает верхнюю границу эффективности любых практически реализуемых структур.

Синтез оптимальных процедур обработки сигналов и помех может производиться с использованием различных методов оптимизации:

1. Использование корреляционной теории:

а) критерий максимума отношения сигнал/помеха;

б) критерий минимума среднеквадратической ошибки.

2. Использование теории информации для максимизации пропускной способности системы. Главное направление – построение наилучших методов кодирования.

Применение теории статистических решений.

Задача оптимизации может быть решена только при наличии критерия, который задается разработчиком системы.

Чтобы воспользоваться теорией статистических решений при синтезе оптимальных приемных устройств, необходимо иметь математические модели сигналов и помех. Эти модели должны включать описание формы сигнала (если она известна). Статистические характеристики и характер взаимодействия сигнала и помехи вплоть до n-мерных плотностей вероятностей.

Теория статистических решений имеет следующие составные части:

1) теорию проверки статистических гипотез:

а)      двухальтернативные задачи обнаружения или распознавания сигналов;

б)      многоальтернативные задачи при различении многих сигналов на фоне помех;

2) теорию оценки параметров, если эти параметры составляют счетное множество;

3) теорию оценки процесса, который необходимо выделить из входной смеси с минимальной ошибкой.

Постановка задачи синтеза оптимального приемного устройства и ее решение существенным образом зависят от объема априорных (доопытных) сведений о характеристиках сигналов и помех. По объему априорных данных различают задачи с полной априорной определенностью (детерминированный сигнал и помеха с полностью известными вероятностными характеристиками), с частичной априорной определенностью (имеются известные параметры сигнала и помехи) и с априорной неопределенностью (известны лишь некоторые сведения о классах сигналов и помех) [5]. Следует заметить, что эффективность разработанных обнаружителей и измерителей параметров существенно зависит от объема априорной информации.

Следует заметить, что, если о сигналах и помехах ничего неизвестно (полностью отсутствует информация о них), то такая задача не может быть решена.


2. Модели сигналов и помех

Сигнал – это процесс, служащий для передачи информации или сообщения. Остальные процессы, воспринимаемые приемным устройством вместе с сигналом, являются помехами.

Сигналы классифицируются по объему априорных сведений:

а)      детерминированные сигналы (неслучайные);

б) детерминированные по форме сигналы со случайными параметрами (квазислучайные);

в) псевдослучайные, шумоподобные сигналы (они близки по свойствам к случайным процессам, но генерируются детерминированным образом и при воспроизведении полностью повторяются);

г) случайные сигналы.

В зависимости от характера изменения во времени сигналы подразделяются на дискретные и непрерывные. Дискретные сигналы используются в цифровых устройствах, в радиолокации. Непрерывные (континуальные) – в телефонии, радиовещании, телевидении и т.д. В последнее время дискретные сигналы используются и в цифровом телевидении и радиовещании.

Каждый сигнал может быть охарактеризован по степени сложности в зависимости от величины, называемой базой сигнала: B = F∙T, где F – эффективная ширина спектра сигнала; Т – эффективная длительность сигнала. Если B » 1, то сигнал называется простым, при B >> 1 – сложным сигналом. Сложные сигналы получают либо из совокупности простых сигналов, либо с помощью модуляции. К сложным сигналам могут быть отнесены шумовые и шумоподобные сигналы. У таких сигналов , где Т – эффективная длительность сигнала (когда сигнал эквивалентен по энергии сигналу с прямоугольной формой);  – интервал корреляции процесса.

В различных системах, как правило, излучают радиосигналы, отличающиеся по виду модуляции: амплитудно-модулированные, частотно-модулированные, фазомодулированные, сигналы с импульсными видами модуляции; манипулированные (по амплитуде, частоте, фазе и совмещенные) сигналы.

В радиолокации чаще всего излучается последовательность радиоимпульсов.

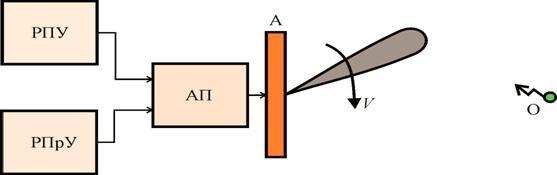

Упрощенная структура РЛС представлена на рис. 1, где использованы следующие обозначения: РПУ – радиопередающее устройство; РПрУ – радиоприемное устройство; АП – антенный переключатель; s0(t) – зондирующий сигнал; s(t) – отраженный сигнал; А – антенна; О – обнаруживаемый объект; V – скорость сканирования антенны. Облучение пространства производится периодическим зондирующим сигналом.

Импульс отражается от объекта обнаружения и возвращается с задержкой к антенне РЛС. Задержка определяется расстоянием между РЛС и объектом. Интенсивность отраженного сигнала зависит от эффективной поверхности рассеяния (ЭПР) объекта и условий распространения радиосигнала. В РЛС одна и та же антенная система используется при передаче и приеме сигналов. Интенсивность облучения объекта зависит от формы диаграммы направленности антенны и угла между направлением на объект и направлением максимального коэффициента направленного действия. При сканировании антенной системы (механическом или электронном вращении диаграммы направленности) огибающая пачки импульсов отраженного сигнала повторяет форму диаграммы направленности (рис. 1). В режиме сопровождения объекта огибающая пачки импульсов может иметь прямоугольную форму.


Рис 1-1

Рис. 1

Рис 1-2

Рис 1

При обзоре время облучения ограничено, и принимаемый сигнал представляет собой ограниченную по времени пачку радиоимпульсов. Модуляция по амплитуде импульсов в пачке определяется не только формой диаграммы направленности, но и скоростью V обзора, от нее зависит и число импульсов в пачке. Обычно огибающая пачки – детерминированная функция, поскольку вид диаграммы направленности и скорость обзора известны.

Запаздывание отраженного сигнала зависит от дальности r до объекта – , где c – скорость распространения радиоволны в пространстве. При распространении сигнал ослабляется относительно излученного в 106 – 1010 раз по напряжению. Кроме того, изменение угла между направлением максимума диаграммы направленности антенны и объектом и поворот объекта за время облучения приводит к случайным изменениям амплитуды импульсов принимаемого сигнала. За счет радиальной скорости объекта Vr изменяется и частота отраженного сигнала (доплеровский эффект), при этом приращение частоты несущего колебания . Изменяются параметры сигнала в канале связи и во входных трактах приемной системы.

При отражении сигнала от объекта происходит изменение поляризации падающей волны. Эти изменения зависят от формы объекта и могут быть использованы при распознавании объектов.

Построить модель сигнала, которая учитывала бы все эти влияния и изменения сложно, поэтому учитывают только часть рассмотренных изменений.

Основные модели сигналов

а) Детерминированный сигнал:

.

Все параметры сигнала: амплитуда А, закон ее изменения во времени S0(t), частота w0 и закон изменения начальной фазы  во времени известны, т.е. огибающая S(t) и фаза  являются детерминированными функциями времени.

б) Одиночный сигнал со случайной амплитудой и фазой

,

где А, j, t – случайные параметры.

Случайные параметры задаются плотностями вероятности. Распределение амплитуд А чаще всего полагают релеевским

,


где s2 – дисперсия флюктуаций амплитуды.

Начальная фаза j и задержка t распределены равномерно, т.е.

,

где Т – период зондирования, определяемый максимальной однозначной дальностью действия РЛС.

Функции s0(t) и  – детерминированные.

Для движущихся объектов локации к несущей частоте w0 добавляется доплеровский сдвиг , где  – случайная величина, знак которой зависит от направления перемещения объекта в радиальном направлении относительно РЛС.

в) Нефлюктуирующая пачка радиоимпульсов

,

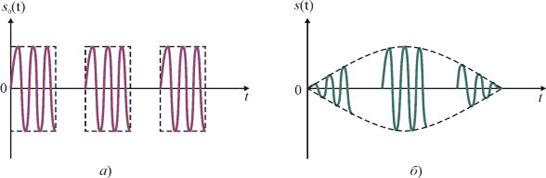

где ; функция H2(t) – функция, обусловленная формой диаграммы направленности (рис. 2б); Т0 – период следования импульсов в пачке; К = const.

г) Флюктуирующая пачка импульсов:

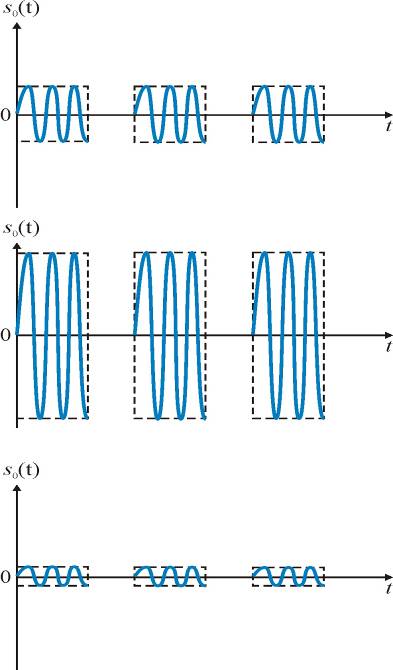

–  дружно-флюктуирующая пачка – амплитуды радиоимпульсов в пачке неизменны, но изменяются независимо от пачки к пачке, что соответствует медленному изменению ЭПР отражающего объекта во времени или изменению параметров канала распространения электромагнитной волны и т.д. (рис. 2);

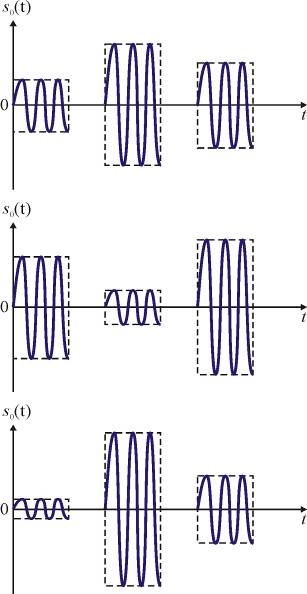

–  быстро-флюктуирующая пачка – амплитуды радиоимпульсов изменяются в пачке от импульса к импульсу независимо (рис. 3).

В зависимости от характера изменения начальной фазы колебаний от импульса к импульсу в пачке различают когерентные и некогерентные пачки радиоимпульсов. Когерентная пачка может быть образована путем вырезания импульсов из непрерывного стабильного гармонического колебания. Начальные фазы в этом случае или одинаковы во всех радиоимпульсах пачки, или изменяются по известному закону. Некогерентная пачка состоит из радиоимпульсов с независимо-изменяющейся начальной фазой.

Рис 1-3

Рис. 2

Рис 1-4

Рис. 3

Помехи разделяются на естественные (неорганизованные) и искусственные (организованные), внутренние и внешние.

По способу образования помехи могут быть пассивными и активными. Естественные пассивные помехи создаются отражениями от местных предметов (в радиолокации) и земной поверхности, растительности и т.д.; отражениями от метеорных следов и атмосферных неоднородностей (в радиосвязи на УКВ).

Активные помехи имеют самостоятельный источник, в то время как пассивные помехи обусловлены излучением зондирующего сигнала. По характеру изменения во времени помехи бывают флюктуационные (гладкие) и импульсные.

В качестве помех могут быть случайные, шумоподобные или детерминированные процессы. Из всех помех наибольшее воздействие на подавляемую РЛС оказывает белый (широкополосный) шум с нормальным распределением, поскольку он имеет наибольшую информационную емкость.

Чаще всего в качестве моделей помех используется их описание с помощью статистических характеристик. Наиболее полной характеристикой является n-мерная плотность вероятности. Однако в некоторых частных, но очень важных случаях помеха может быть охарактеризована одномерной или двумерной плотностями вероятности.

Сигналы и помехи могут быть представлены в виде некоторых множеств в частотно-временной системе координат (рис. 4).

Каждый сигнал или помехи занимают по осям w и t определенные отрезки, зависящие от полосы частот Dw и длительности t. Чем больше Dw и t, тем эффективнее помеха с точки зрения подавления сигнала. Наилучшей помехой является белый шум, который заполняет всю плоскость w, t, и обладает наибольшими дезинформационными свойствами. Если шум узкополосный, то он занимает ограниченную площадь, поскольку имеет неравномерную спектральную плотность мощности. От такой помехи можно избавиться, перестроив несущую частоту w0 сигнала.

Для пространственно-временных сигналов и помех используются дополнительные координаты: угол места и азимут. И тогда источники помех могут быть точечными по угловым координатам или распределенные в конкретных секторах.

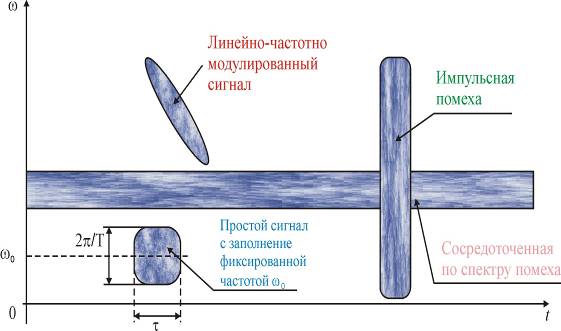

Рис 1-5

Рис. 4

Геометрическое представление сигналов и помех связано с введением многомерного пространства выборок и широко используется в теории сигналов [7, 8]. Пусть имеется реализация x(t) случайного процесса X(t). В соответствии с теоремой Котельникова эта реализация может быть представлена в виде дискретных отсчетов xi = x(iDt). Число этих отсчетов (единичных измерений) – N, совместно они образуют выборку X размером N – , i – номер измерения в выборке X. Если представим n-мерное пространство, в котором на каждой оси координат отложим соответствующие по номеру измерения, то вся выборка будет соответствовать точке этого пространства или вектору, конец которого лежит в этой точке. Длина вектора в данном пространстве может быть представлена так:

.

Эта величина называется нормой вектора в эвклидовом пространстве. В пространстве Хемминга норма выражается иначе:

.

Если  и , то в пределе переходим к бесконечному пространству , в котором норма определяется так

.

Для реальных процессов  и имеет размерность величины x.

Все указанные пространства линейны, и для них определены операции сложения элементов множества и умножения элемента на число. Причем обе эти операции удовлетворяют условиям коммутативности, ассоциативности и дистрибутивности.

Среди линейных пространств можно выделить метрические пространства, для которых существует метрика , т.е. норма разности векторов, которая больше или равна нулю. Метрика (расстояние) обладает следующими свойствами:

а) ; б) ; в) ,

где x, y, z – элементы пространства.

Для эвклидова конечно-мерного пространства  –

,

для непрерывного пространства  аналогично

.

Важным является понятие скалярного произведения. Оно характеризует собой проекцию одного вектора на другой и определяется в  так:

,

т.е. сумма произведений одноименных проекций векторов на оси координат. В непрерывном пространстве : , причем скалярное произведение  всегда не больше произведения норм векторов (неравенство Шварца).

Угол между векторами определяется так

.

Если определить норму через скалярное произведение, то говорят, что норма порождена скалярным произведением, а пространство, отвечающее такому произведению, называется гильбертовым.

Введем понятие случайного вектора. Случайный вектор – это такой вектор, координаты которого есть случайные величины. Этот вектор  в пространстве выборок не занимает какого-либо фиксированного положения. Его конец может оказаться в той или иной области пространства с известной вероятностью, которую можно подсчитать, зная совместное распределение случайных величин . Конец вектора можно представить себе не как определенную точку, а как облако, переменная плотность которого выражает вероятность нахождения конца вектора в данном элементе объема пространства. Геометрически это облако отображается гиперсферой в n-мерном пространстве (рис. 5).

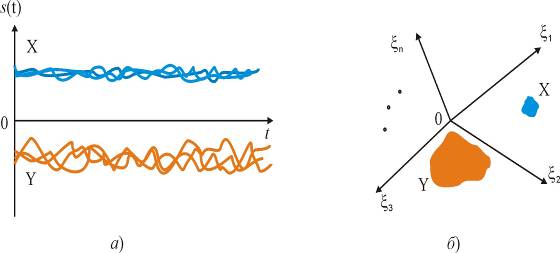

Рис 1-6

Рис. 5

Элементарный объем в пространстве выборок . Вероятность попадания конца вектора в этот объем будет равна

,

где  – плотность вероятности случайного процесса X(t).

Если гиперсфера имеет размеры W, то попаданию точки в эту гиперсферу соответствует вероятность

,

где  – проекции гиперсферы W на оси координат системы.

Это выражением может быть записано в векторной форме

.

Если  распределены по нормальному закону с одинаковой дисперсией каждой их независимых компонент, то вероятность попасть в элементарный объем  пространства выборок равна

,

где  – расстояние от начала системы координат до элемента .

В данном случае облако имеет сферическую форму. При различных дисперсиях облако вытягивается вдоль тех осей, которым соответствуют единичные измерения с большей дисперсией.

Если даны два случайных процесса x и h, то косинус угла между их векторами соответствует нормированному коэффициенту взаимной корреляции. Геометрически он характеризует проекцию единичных векторов одного на другой. Если x = h, то  – линейная зависимость, если же они перпендикулярны, то  – показывает полное отсутствие коррелированности. В этом случае векторы ортогональны, а процессы некоррелированы.

Для нормальных процессов некоррелированность означает и независимость, поскольку для них иной случайной зависимости, кроме линейной, не существует. Доказывается такое утверждение подстановкой коэффициента корреляции, равного нулю, в двумерную нормальную плотность вероятности. В результате такой подстановки плотность вероятности преобразуется к произведению одномерных плотностей вероятности, что является необходимым и достаточным условием статистической независимости двух случайных величин, входящих в систему.



3. Вероятностные характеристики случайных процессов

1. Наиболее полными вероятностными характеристиками случайных процессов (СП) являются различные виды распределений вероятностей мгновенных значений, среди которых основное применение получили интегральная функция распределения вероятностей и плотность вероятности.

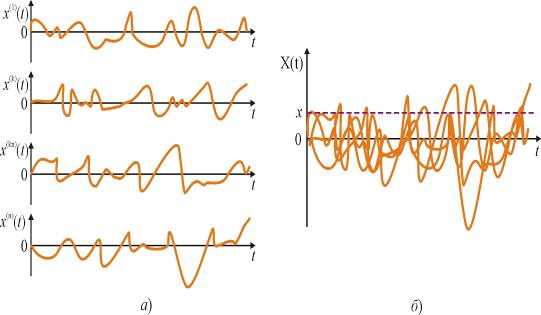

Для ансамбля реализаций СП (рис. 6) одномерная интегральная функция распределения определяется как вероятность того, что мгновенные значения реализаций не превысят некоторый фиксированный уровень x в момент времени t.

Аналогично определяется n-мерная интегральная функция распределения как вероятность совместного выполнения неравенств:

. (1)

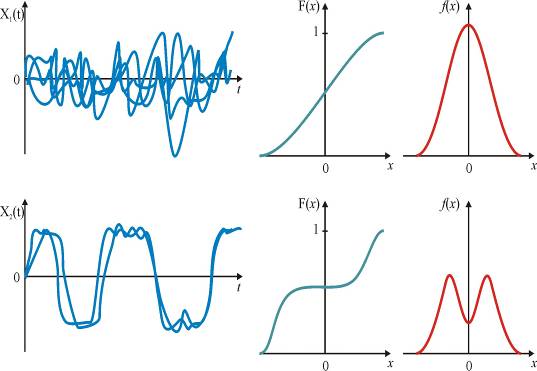

Виды одномерной интегральной функции распределения для различных процессов показаны на рис. 8.

.

В отличие от интегральных функций распределения случайных величин, эта характеристика СП в общем случае (для нестационарных СП) зависит от времени.

Рис 1-7

Рис. 6

Так же как и для случайных величин,  (положительная определенность),  при x2 > x1 (интегральная функция является неубывающей),  (ограниченность).


Рис 1-8

Рис. 7

Хотя интегральная функция распределения вероятности определена и для непрерывных, и для дискретных процессов, большее распространение получила плотность вероятности, определенная только для непрерывных СП.

Одномерная плотность вероятности определяется как производная от интегральной функции по аргументу x:

.

Для n-мерной плотности в соответствии с (1) имеем:

.                   (2)

Из представления производной в виде предела отношения конечных приращений  можно сделать вывод, что плотность вероятности характеризует относительную частоту пребывания мгновенных значений в элементарном интервале Dx.

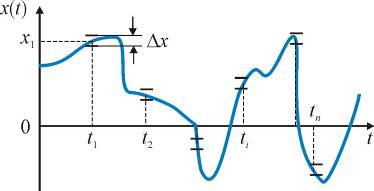

На рис. 7 приведены графики плотности вероятности для реализаций различной формы.

Аналогичное рассмотрение n-мерной плотности вероятности позволяет интерпретировать ее как вероятность того, что значение функции находятся в пределах n коридоров Dx или, иначе, что реализация примет заданную форму (рис. 8).

Рис 1-9

Рис. 8

Свойства плотности вероятности:

–  положительная определенность – ;

–  свойство симметрии – значения плотности вероятности не меняются при перестановке аргументов;

–  свойство нормировки ;

–  свойство согласованности (число интегралов в правой части равно n – m)
