ВВЕДЕНИЕ

На сегодняшний день в России наиболее интенсивно развиваются сети связи. В условиях современного общества для успешного ведения бизнеса своевременный быстрый и качественный обмен различного рода информацией занимает доминирующую позицию. Каждодневно растет объем передаваемой информации, повышаются требования к качеству ее передачи. За последние 6-7 лет в России с нуля было построено огромное количество сетей мобильной связи, охвативших почти всю территорию страны. Если несколько лет назад мобильный телефон являлся скорее предметом роскоши, то сегодня нельзя представить себе современного делового человека, не обладающего качественной мобильной связью.

Наряду с сетями мобильной связи интенсивно развиваются и модернизируются сети ТФОП. Прокладываются новые кабельные магистрали, устаревшая аналоговая аппаратура заменяется современной и технически более совершенной цифровой аппаратурой, расширяются емкости сетей связи, скорость передачи и помехозащищенность информации. В последние годы все шире внедряются цифровые системы связи (ЦСС) для передачи речи и данных. В данный момент на рынке присутствует большое количество предприятий, выпускающих цифровую аппаратуру для сетей связи. ЦСС позволяют достичь высоких скоростей передачи, высокой производительности узлов коммутации, высокой помехоустойчивости. Были впервые использованы для цифровой передачи речи. Наиболее известны системы цифровой передачи телефонных сигналов с помощью импульсно-кодовой модуляции (ИКМ).

Широкое применение получили цифровые сети интегрального обслуживания - ISDN. В них, используя указанный подход, организуются цифровые каналы, которые объединяются в уплотненный тракт. Эти сети позволяют одновременную передачу различных видов информации: данные, речь, видеоизображение.

Импульсно-кодовая модуляция ИКМ (Pulse-Code Modulation - PCM-модуляция) используется для оцифровки аналоговых сигналов перед их передачей. Практически все виды аналоговых данных (видео, голос, музыка, данные телеметрии, виртуальные миры) допускают применение PCM-модуляции.

Чтобы получить на входе канала связи (передающий конец) PCM-модулированный сигнал из аналогового, амплитуда аналогового сигнала измеряется через равные промежутки времени. Количество оцифрованных значений в секунду (или скорость оцифровки) кратна максимальной частоте (Гц) в спектре аналогового сигнала. Мгновенное измеренное значение аналогового сигнала округляется до ближайшего уровня из нескольких заранее определенных значений. Этот процесс называется квантованием, а количество уровней всегда берется кратным степени двойки, например, 8, 16, 32 или 64. Номер уровня может быть соответственно представлен 3, 4, 5 или 6 битами. Таким образом, на выходе модулятора получается набор битов (0 или 1).

На приемном конце канала связи демодулятор преобразует последовательность битов в импульсы с тем же уровнем квантования, который использовал модулятор. Далее эти импульсы используются для восстановления аналогового сигнала.

Для преобразования в цифровую форму каждый речевой сигнал (fречи = 4 КГц) должен быть подвергнут дискретизации с частотой 2fp = 8 КГц, т.е. период квантования Тк = 1/2fp = 125 мкс. Дискретные отсчеты амплитуды речевого сигнала обычно квантуются по уровню и представляются 8-разрядными двоичными числами.

В результате типичный цифровой канал с ИКМ требует скорость передачи 64 Кбит/с. Отдельные цифровые каналы в свою очередь объединяются в общий поток. Широкое применение получили 2 формата объединения:

Североамериканский стандарт, разработанный компанией AT&T (T1) и принятый также в Канаде и Японии, предусматривает объединение 24 8-разрядных речевых каналов в поток со скоростью передачи 24 * 64 Кбод = 1.544 Мбит/с. В начале каждого цикла добавляется 1 разряд для цикловой синхронизации. Поэтому за время Ту = 125 мксек передается 24 * 8 + 1 = 193 разряда. Такая система получила название Т1.

Каждое 8-разрядное слово в цифровом потоке с временным разделением называется также временным отсчетом или канальным интервалом ( другое название: time-slot – тайм слот).

Хотя формат Т1 сначала был разработан для цифровой передачи речи, он сейчас успешно применяется для передачи данных. Например, в этот формат естественно вписывается передача данных со скоростью 56 Кбит/с: здесь младший 8-й разряд через каждые 5 циклов на 6-ой используется для сигнализации. Возможны также и более высокие скорости передачи объединенных цифровых потоков (трактов). Например, в системе коммутации ESS-4 компании AT&T 5 цифровых потоков Т1 объединяются в поток, содержащий 120 8-разрядных каналов. К ним добавляется еще 8 канальных интервалов, в результате чего уплотненный канал - ТПД содержит 128 каналов, в которых скорость передачи обеспечивается V = 128 * 64 Кбит/с = 8.192 Мбит/с. Это стандарт Т2.

В Европе используется другой стандарт, который предусматривает объединение 30 речевых каналов со скоростью 64 Кбит/с и 2-х каналов управления и сигнализации с той же скоростью. В результате обеспечивается скорость передачи 2,048 Мбит/с. Это обеспечивает аппаратура первичного временного группообразования. Из 30 каналов ТЧ формируется первичный цифровой поток Е1. Потоки Е1 могут объединяться в потоки более высоких уровней Е2, Е3 и Е4 по принципу: 4 потока более низкого уровня объединяются в поток на одну ступень выше.

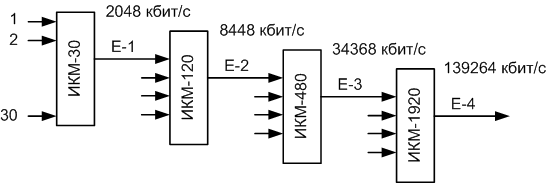

Иерархия систем передачи с ИКМ представлена на рис. 1

Рис.1

Цифра в названии аппаратуры ИКМ указывает количество каналов ТЧ, уплотняемых и передаваемых данной аппаратурой. (ИКМ-30 - 30 каналов ТЧ и т. д.)

В состав аппаратуры ИКМ входят следующие основные узлы и блоки:

Аппаратура аналого-цифрового преобразования. Обеспечивает преобразование аналоговых сигналов приходящих от абонентов связи в цифровые сигналы для их последующего уплотнения и передачи по линии связи. На приемной стороне обеспечивает преобразование из цифрового сигнала в аналоговый для отправки к абоненту.

Мультиплексоры временного группообразования. Уплотняют цифровые сигналы от разных каналов (потоков) в общий цифровой поток.

Оконечная аппаратура линейного тракта (ОАЛТ) выполняет задачу перекодировки сигнала цифрового группового тракта в линейный цифровой сигнал, а также задачу согласования электрических характеристик станционного оборудования с линией.

Переход к цифровой передаче аналоговых сообщений и использование ИКМ имеет ряд достоинств:

системы с временным разделением каналов ИКМ обладают более высокой помехозащищенностью, чем системы с частотным уплотнением и с однополосной модуляцией, что позволяет использовать их в линиях с большим уровнем шумов и значительным уровнем нелинейных искажений. Таким образом, качество передачи информации почти не зависит от расстояния и топологии сети;

в системах с ИКМ отсутствует накопление шумов при ретрансляции благодаря возможности регенерации сигнала и применению корректирующих кодов;

позволяют упростить коммутацию сигналов, так как цифровая аппаратура сравнительно просто контролируется и требует минимума регулировочных операций;

системы с ИКМ легко сопрягаются с электронными АТС, что позволяет более простыми методами создавать интегральные сети связи;

кроме всего прочего системы с ИКМ экономически выгодны как при разработке, так и при производстве.

При всех вышеперечисленных достоинствах у цифровых систем есть недостатки, основным из которых является значительное расширение полосы частот. При одном и том же числе каналов для передачи группового сигнала системе с ИКМ потребуется полоса частот примерно в 15 раз больше, чем системе с частотным уплотнением. При организации линии связи с использованием металлического кабеля уменьшается длина регенерационного участка, т. к. передача ведется на более высокой частоте, а при повышении частоты передачи растет километрическое затухание в кабеле связи. Однако эти недостатки компенсируется перечисленными выше достоинствами.

цифровая модуляция связь декодер

1. СТРУКТУРНАЯ СХЕМА И ИСХОДНЫЕ ДАННЫЕ

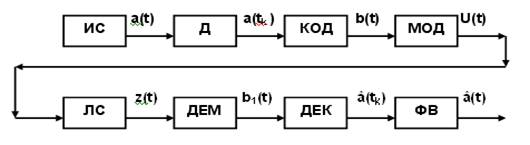

Объектом расчета является цифровая система передачи непрерывных сообщений с импульсно-кодовой модуляцией по каналу с шумом. Структурная схема системы приведена на рис. 2.

Рис. 2

ИС - источник сообщений,

Д - дискретизатор,

КОД - кодирующее устройство,

МОД - модулятор,

ЛС - линия связи,

ДЕМ - демодулятор,

ДЕК – декодер,

ФВ - фильтр-восстановитель.

Исходные данные:

Интервал уровня передаваемого сообщения – [-12,8 ÷ +12,8] В

Закон распределения – равномерный

Полоса частот сообщения - 5∙104 Гц

Номер передаваемой кодовой комбинации – 126

Вид модуляции – ФМ

Спектральная плотность мощности шума – 2,2∙10-5 В2 / Гц

Способ приема - когерентный

Число каналов - 4

2. ИСТОЧНИК СООБЩЕНИЙ

Непрерывное сообщение, поступающее от ИС и представленное первичным электрическим сигналом в форме напряжения a(t), является случайным стационарным процессом, мгновенные значения которого равномерно распределены в интервале [amin, amax], где amin = -12,8 и amax = +12,8.

2.1 Одномерная плотность вероятности

Равномерная одномерная плотность вероятности для мгновенных значений ИС описывается формулой ([3], с.20-21):

                           (2.1)

А ее график имеет вид:

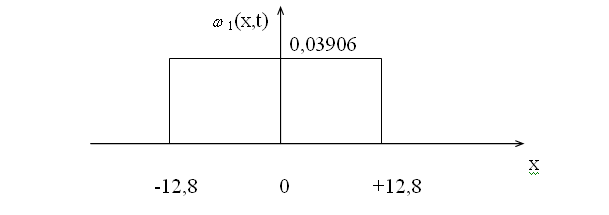

Рис.2.1. График одномерной плотности вероятности мгновенных значений ИС

2.2 Интегральная функция распределения

Одномерные дифференциальная и интегральная функции распределения связаны соотношением ([3],c.20, ф.(1.3)):

                                                                     (2.2)

Интегральная функция распределения для равномерного закона имеет вид ([3], с.20-21):

                                     (2.3)

График этой функции распределения имеет вид :

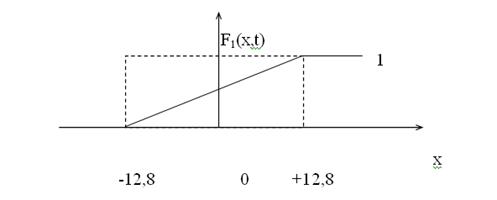

Рис.2.2. График для функции распределения мгновенных значений ИС

2.3 Числовые характеристики сигнала

Значительную роль при исследовании случайных процессов играют их числовые характеристики:

1. Математическое ожидание сообщения a(t) вычисляется по формуле ([5], с.32, ф.(2,14)):

                                                                   (2.4)

2. Дисперсия сообщения вычисляется по формуле ([5], с.32, ф.(2.15)):

                                    (2.5)

цифровая модуляция связь декодер

3. РАСЧЕТ ДИСКРЕТИЗАТОРА

Выбор частоты дискретизации. Осуществляется в соответствии с теоремой Котельникова, которая гласит, что любой непрерывный сигнал ограниченный по спектру верхней частотой Fв, полностью определяется последовательностью своих дискретных отсчетов, взятых через промежуток времени Тд .

Таким образом, если требуется передать непрерывный сигнал с ограниченным спектром, то не обязательно передавать весь сигнал, а достаточно передать лишь его мгновенные значения, отсчитанные через определенные интервалы времени. В соответствии с этим частота следования дискретных отсчетов сигнала т.е частота дискретизации Fд.

Определим интервал дискретизации по формуле:

Расчет уровней квантования. Число уровней квантования L рассчитывается как число шагов длиной Δa, которое может поместиться в заданном интервале значений передаваемого сообщения.

Число уровней квантования, необходимых для представления данного сообщения:

Т.е каждый отсчет данного сообщения можно представить в виде 8-разрядной двоичной комбинации.

Расчет шума квантования. В цифровых системах связи определяющим является шум квантования. Шум квантования обусловлен конечностью числа уровней отсчетов и, как следствие, неточностью представления мгновенного уровня сигнала. Разность между исходным и квантованным сигналом называется шумом квантования. Конечность числа уровней квантования определяет максимальную амплитуду входного сигнала. Превышение максимальной амплитуды входного сигнала приводит к ограничению уровня квантованного сигнала (перегрузка дискретизатора). При равномерном шаге квантования шум квантования не зависит от уровня сигнала, поэтому для получения приемлемого соотношения сигнал/шум при малом уровне сигнала необходимо уменьшать шаг, что ведет либо к увеличению числа уровней, либо к ограничению максимальной амплитуды сигнала. При заданном равномерном законе распределения сообщения a(t), все его значения, попадающие в интервал между двумя соседними уровнями квантования, равновероятны и не зависят от номера уровня (т.к. шаг квантования равномерный). Поэтому и шум квантования e(t), вычисляемый в каждый момент времени как отклонение значения исходного сообщения от ближайшего к нему уровню квантования, распределен равномерно в интервале ().

Для равномерно распределенного случайного процесса средняя мощность шума квантования определяется по формуле:

Отношение мощностей сигнал/шум. Рассчитаем отношение средних мощностей сигнала и шума – это отношение дисперсии сигнала к средней мощности шума. Рассчитывается по формуле:

Расчет энтропии источника. Для того чтобы получить исчерпывающую информационную характеристику источника сообщений, который может выдавать последовательности неограниченной длины, нужно вычислить предел среднего количества информации, отнесенный к одному символу последовательности. Эта величина была названа энтропией источника. Вычисляется по формуле:

Расчет производительности источника. Производительность источника – это количество бит информации, которое можно передать за один интервал дискретизации сообщения с определенной скоростью, называемой производительностью источника. Интервал дискретизации рассчитан по теореме Котельникова и составляет 0,01мс. Таким образом, скорость передачи составит:

4. РАСЧЕТ КОДЕРА

Кодер обеспечивает представление квантованных по уровню отсчетов сообщения помехоустойчивым двоичным кодом. Эта операция осуществляется в два этапа:

примитивное кодирование: каждый уровень квантованного сообщения a(t) представляется комбинацией равномерного k-разрядного двоичного кода

формирование комбинации помехоустойчивого кода.

Примитивное кодирование. Определим число разрядов примитивного кода к, необходимое для кодирования всех L= 256 уровней квантованного сообщения. Оно равно:

Теперь представим передаваемое число 126 в виде примитивного двоичного кода. Для этого просто переведем число 126 в двоичную систему исчисления.

В примитивном коде передаваемой комбинации содержится 7 информационных символов.

Помехоустойчивое кодирование. Для помехоустойчивого кодирования передаваемого сообщения применим широко распространенный код Хэмминга. Этот вид кодирования является систематическим: т.е. он содержит информационные символы, а также избыточные или проверочные символы. Код Хэмминга хорош тем, что он позволяет обнаружить все одиночные и двойные ошибки и исправлять все одиночные ошибки в схеме декодирования с исправлением. Код Хэмминга является совершенным т.к. вся его избыточность расходуется на исправление ошибок заданной кратности, и он не может исправить ни одной ошибки более высокого порядка. Комбинации, принадлежащие данному коду, содержат 4 информационных символа и 3 проверочных – итого 7 символов в каждой разрешенной комбинации. Чтобы обеспечить возможность передачи всего диапазона возможных сообщений, требующих для примитивного кодирование 5- разрядный код, добавим нулевые символы в старшие разряды кодовой комбинации. Заданное число 14 в двоичной системе исчисления представлено 4-мя разрядами, но с учетом нулей в старших разрядах следует перед передачей кода числа 14 передать нулевую последовательность.

Проверочные символы кодовой комбинации формируются по следующему принципу:

1-й символ равен сумме 1-го, 2-го и 3-го информационных символов

2-й проверочный символ равен сумме 1-го, 3-го и 4-го информационных символов

3-й – сумме 2-го, 3-го и 4-го символов сообщения.

При формировании проверочных символов суммирование производится по модулю 2. Это значит, что при сложении по модулю 2:

1 и 0 в сумме дадут 1,

 два нуля или две единицы в сумме дают 0.

Для нахождения всех разрешенных комбинаций кода Хэмминга составим порождающую матрицу размера (k x n), здесь n – общее число символов в одной кодовой комбинации, k – число информационных символов. Эта матрица строится по принципу: строками служат разрешенные ненулевые комбинации, информационные символы которых образуют единичную матрицу 4x4, а проверочные символы определяются по правилу, описанному выше. При построении матрицы надо помнить, что кодовые комбинации, определяющие строки порождающей матрицы, записываются слева направо.

Все разрешенные кодовые комбинации можно найти с помощью порождающей матрицы. Для этого нужно сложить по модулю 2 две или более строк порождающей матрицы. А чтобы получить нулевую комбинацию, нужно сложить по модулю 2 любую строку саму с собой.

Порождающая матрица для кода Хэмминга типа (7,4,3) имеет следующий вид:

С помощью порождающей матрицы найдем все разрешенные кодовые комбинации, сведем их в таблицу.

Таблица разрешенных кодовых комбинаций

Из таблицы находим необходимую комбинацию. Числу 126 соответствует семизначная последовательность 0. Все сообщение состоит из двух частей: заданная комбинация и дополнительная нулевая последовательность. Передаваемый код имеет окончательный вид 01110011110100.
