Контрольная работа: Исследование рупорных антенн

Рисунок 5 – Поляризационная нормированная диаграмма антенны

3 Определить коэффициент стоячей волны

Измерение коэффициента стоячей волны (КСВ) в питающем фидере антенны П6-23А производится методом минимума – максимума, используя распределение напряженности поля в измерительной линии. Лабораторная установка для измерения КСВ приведена на рисунке 2.4.

Измерение КСВ производится при непосредственном подключении входа антенны к коаксиальной измерительной линии Р1-3. Измерение КСВ необходимо провести в 10 – 12 точках частотного диапазона антенны. Результаты измерений внести в таблицу.

Рисунок 6 – Блок-схема установки для измерения КСВ

Таблица 4 – Измерение КСВ

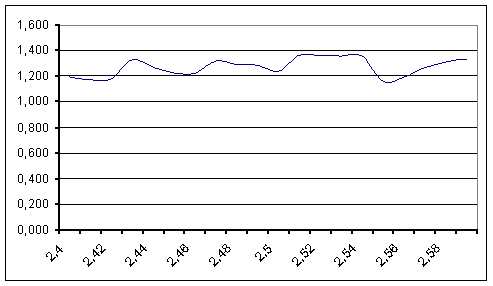

Рисунок 7 – График зависимости КСВ от частоты

2.4.4 Определить модуль коэффициента отражения

Коэффициент отражения в фидерной линии вычисляется по формуле

                                         (2.5)

Построить зависимость модуля коэффициента отражения от частоты.

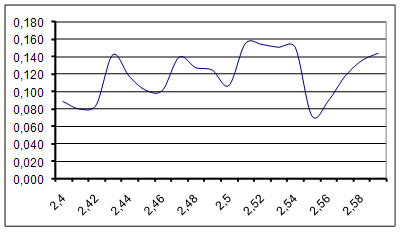

Рисунок 8 – График зависимости модуля коэффициента отражения от частоты

ВЫВОД

В ходе выполнения данной контрольной работы мы провели измерения диаграммы направленности, поляризационной диаграммы рупорной антенны и коэффициента стоячей волны (коэффициента отражения) в фидерной линии.

В результате сравнения экспериментальных данных с расчетными данными мы убедились в том, что они совпадают с учетом погрешностей, допущенных в ходе сделанных нами измерений (а именно на термисторном мосту).

Список литературы

1  В.Л. Гончаров, А.Л. Патлах, А.Р. Склюев, А.Х. Хорош. Малошумящие однозеркальные параболические антенны, Алматы 1998;

2  Д.И. Вознесенский. Антенны и устройства СВЧ. Проектирование фазированных антенных решеток. М: Советское радио, 1994;

3  Д.М. Сазонов. Антенны и устройства СВЧ. - М.: Высшая школа, 1988

4  Г.М. Кочержевский, Г.А. Ерохин, Н.Д. Козырев. Антенно-фидерные устройства.- М.: Радио и связь, 1989;

5  В.Ф. Хмель, А.Ф. Чаплин, И.И. Шумлянский. Антенны и устройства СВЧ. - Киев.: Вища школа, 1990;

6  Марков Г.Т. Сазанов Д.М. «Антенны», М: Энергия, 1975;

7  Айзенберг Г.З. «Антенны ультракоротких волн», М: Связьиздат, 1957;
