РЕСПУБЛИКА КАЗАХСТАН

АЛМАТИНСКИЙ ИНСТИТУТ ЭНЕРГЕТИКИ И СВЯЗИ

Кафедра Радиотехники

Дисциплина: Антенно-фидерные устройства

КОНТРОЛЬНАЯ РАБОТА №2

Тема

Исследование рупорных антенн

Выполнил:

Е. Оспанов

Группа МРСк-04-1

Алматы 2007

Цель работы

Целью настоящей работы является освоение методики измерения диаграммы направленности, поляризационной диаграммы рупорной антенны и коэффициента стоячей волны (коэффициента отражения) в фидерной линии.

Домашняя подготовка

рупорная антенна фидерная направленность

1 Изучить принцип действия рупорных антенн. Изучить описание работы и руководство по эксплуатации используемых в работе приборов.

2 Рассчитать диаграммы направленности рупорной антенны на частоте ƒ = 2,4 ГГц.

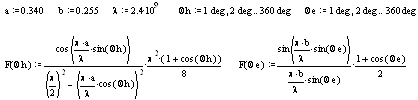

Нормированные амплитудные ДН рупорной антенны можно рассчитать по формулам:

– в плоскости Н

            (2.1)

– в плоскости Е

                                  (2.2)

где ар, bр – размеры раскрыва рупора (ар=340 мм, bр=255 мм);

θH, θE – углы, отсчитываемые от оси рупора, рад.

Построим теоретическую ДН

Рисунок 1 – Амплитудные ДН рупорной антенны теоритическая

3 Рассчитать коэффициент усиления рупорной антенны на частоте f = 2,4 ГГц.

Коэффициент усиления антенны G связан с эффективной площадью антенны Аэфф соотношением

,                                    (2.3)

где λ – длина волны, λ = c/f;

Аэфф – эффективная площадь антенны, определяемая на рабочей частоте по частотной характеристике антенны (рисунок А.1 Приложение А).

Согласно Приложению А, частоте f = 2,4 ГГц соответствует Аэфф = 590 см2 или 0,059 м2, значит

Рабочее задание

1 Собрать лабораторную установку (Рисунок 2). Измерить диаграмму направленности антенны П6-23А.

Рисунок 2 – Блок-схема установки для снятия ДН

Исследуемую антенну ориентировать на максимум излучения. Вращая антенну в горизонтальной плоскости в обе стороны, найти положение первого минимума диаграммы θ01 слева и справа. В соответствии с этим углом определить шаг изменения угла, необходимый для измерения главного лепестка ДН. Проведенные измерения в диапазоне углов от –900 до + 900 занести в таблицу и пронормировать. Аналогичным образом измерить ДН в вертикальной плоскости. Определить по построенным зависимостям ширину диаграммы направленности. На основании полученных данных рассчитать коэффициент усиления антенны

,                                          (2.4)

( измеряются в радианах) и сравнить его с коэффициентом, полученным в п. 2.3.3

Таблица 1 – Измерение ДН в горизонтальной плоскости

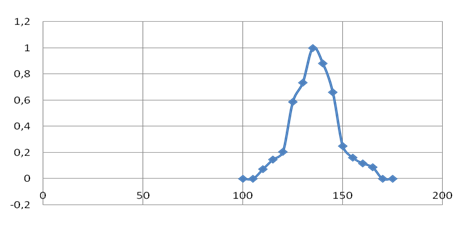

Рисунок 3 – ДН в горизонтальной плоскости

Таблица 2 – Измерение ДН в вертикальной плоскости

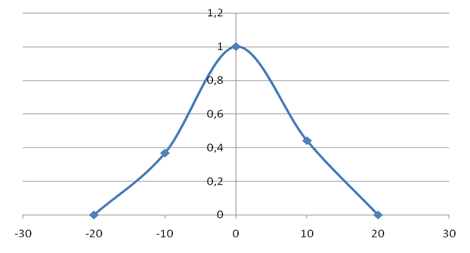

Рисунок 4 – ДН в вертикальной плоскости

Построить нормированные ДН в декартовой системы координат. Определить по построенным зависимостям ширину ДН и УБЛ. На основании полученных данных рассчитать КУ антенны:

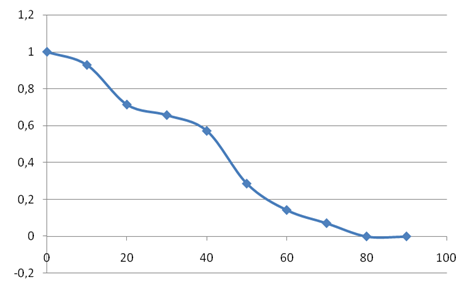

2  Снять поляризационную диаграмму антенны. Нормированную поляризационную диаграмму построить в декартовой системе координат.

Таблица 3 – Измерение поляризационной диаграммы
