Реферат: Преобразователь семисегментного кодаРеферат: Преобразователь семисегментного кодаРОССИЙСКАЯ ФЕДЕРАЦИЯ ХАНТЫ-МАНСИЙСКИЙ АВТОНОМНЫЙ ОКРУГ ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ И НАУКИ –––––––––––––––––––––––– СУРГУТСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ Инженерно-физический факультет Кафедра Автоматики и компьютерных систем Пояснительная записка к курсовому проекту по специальности Пахомов М.В. Проверил: преподаватель Запевалов А.В. Сургут 2004СодержаниеЗадание. 3 Введение. 4 1. Структурная схема преобразователя семисегментного кода. 5 2. Функциональная схема преобразователя семисегментного кода. 6 3. Принципиальная схема. 15 4. Расчет быстродействия и потребляемой мощности. 21 Заключение. 23 Список литературы. 24 Приложение 1: Функциональная схема ПСК……………………………....25 Приложение 2: Принципиальная схема ПСК ..…………………………….26 Вариант 28 Тема: «Преобразователь семисегментного кода». 1. Разработать функциональную схему, проанализировать работу при помощи временных диаграмм. 2. Выбрать типы ИМС, построить принципиальную схему. 3. Рассчитать временные соотношения и потребляемую мощность. Исходные данные.
Для отображения состояния регистров цифрового устройства применяются семисегментные индикаторы, синтезирующие изображения цифр «0» - «9» и букв «A» – «F». Необходимо разработать устройство, выполняющее преобразование двоичного кода в семисегментный, причем включенному сегменту соответствует сигнал лог.1. Начертания символов приведены на рисунке. Устройство должно быть реализовано на логических элементах. Основная элементная база ИМС серий ТТЛ и ТТЛШ. Остальные требования согласовать с руководителем проекта. Руководитель проекта ________________________________ Исполнитель ________________________________ Введение. Задачей данного курсового проекта является проектирование устройства, выполняющего преобразование двоичного кода в семисегментный. Для успешного решения поставленной задачи необходимо процесс проектирования разделить на стадии, а именно: структурное, функционально-логическое и техническое проектирование. При структурном проектировании выбираются, конкретизируются принципы построения устройства в целом. Определяется состав, устанавливаются связи взаимодействия между отдельными частями-блоками, формулируются требования к каждому блоку и выполняемым им функциям. Функционально-логическое проектирование направлено на поиск и выбор способов реализации функций, возлагаемых на каждый блок. В результате определяются типы, номенклатура функциональных узлов и модулей, входящих в тот или иной блок, то есть функциональный состав блоков, образующих устройство. Техническое проектирование представляет собой дальнейшую детализацию проектных решений: выбираются типы физических элементов, на которых будет реализовано устройство, то есть элементная база; конкретизируются типономиналы элементов и модулей; проводятся расчеты на обеспечение заданных технических требований. Преобразователь семисегментного кода в основном находит свое применение в цифровых устройствах, в частности для отображения индикаторами состояния регистров. 1. Структурная схема преобразователя семисегментного кода. Структурная схема – это условное графическое представление, показывающее количество, номенклатуру блоков устройства, взаимосвязи между блоками и с внешними устройствами.

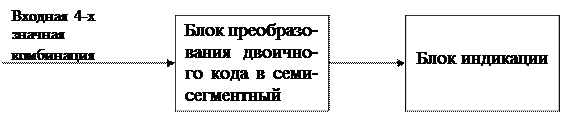

Рис.1 Структурная схема. Структурная схема преобразователя семисегментного кода может быть представлена (Рис.1): 1. Входная 4-х значная комбинация – 4-х разрядный двоичный код, поступающий на блок преобразования двоичного кода в семисегментный. 2. Блок преобразования двоичного кода в семисегментный – блок, состоящий из простых логических элементов, который предназначен для преобразования входной информации, представленной в виде двоичного кода, в семисегментный код. 3. Блок индикации – предназначен для отображения состояния регистров цифрового устройства на семисегментном индикаторе. 2. Функциональная схема преобразователя семисегментного кода.
Функциональная схема содержит сведения о способах реализации устройством заданных функций. По такой схеме можно определить, как осуществляются преобразования и какие для этого необходимы функциональные элементы. Каждый функциональный элемент содержит лишь те входы и выходы, которые необходимы для его корректной работы. Данная схема разрабатывается на основе структурной схемы для каждого блока, в результате из отдельных функциональных элементов составляется общая функциональная схема объекта. Полная функциональная схема генератора представлена в приложении 1. 2.1. Блок преобразования двоичного кода в семисегментный. Данный блок разрабатывается методом синтеза логических устройств с несколькими выходами, то есть на входе логического устройства есть 4-х значная двоичная комбинация, а на выходе 7-ми значная комбинация (семисегментный код). Для визуализации чисел требуются индикаторы, отображающие цифры в привычной для человека форме, чаще всего это цифры десятичной и шестнадцатеричной систем счисления. Простейшим из светодиодных индикаторов, выполняющих функции отображения выше названных чисел и некоторых других символов является семисегментный индикатор. Имеется семь элементов, расположенных так, как показано на рис. 2.1.1. Рис. 2.1.1.
Каждый может светиться либо не светиться, в зависимости от значения соответствующей выходной функции, управляющей его свечением. Вызывая свечение элементов в определенных комбинациях, можно получить изображение цифр «0» - «9» и букв «A» – «F» (рис. 2.1.2). Рис. 2.1.2. При построении таблицы истинности преобразователя семисегментного кода (табл. 2.1.1) были приняты следующие условия: включенному элементу соответствует сигнал лог.1. Таблица 2.1.1.Таблица истинности преобразователя семисегментного кода.
Синтез данного преобразователя производится с помощью минимизации каждой выходной функции в отдельности методом карт Карно. При минимизации методом карт Карно нужно стремиться, чтобы число областей было минимальным, а каждая область содержала возможно большее число клеток. Т.к. синтезируемое устройство является устройством с несколькими выходами, то для получения минимальной схемы необходимо в картах Карно построить минимальное число областей, обеспечиваемых покрытие клеток, содержащих 1 во всех семи картах. Для упрощения синтеза и получения минимальной схемы уменьшаем число единиц в картах Карно и, соответственно увеличиваем число «общих» областей. Для этого инвертируем выходные функции в таблице истинности преобразователя семисегментного кода (табл. 2.1.2). Таблица 2.1.2. Таблица истинности преобразователя семисегментного кода с инверсными выходами.

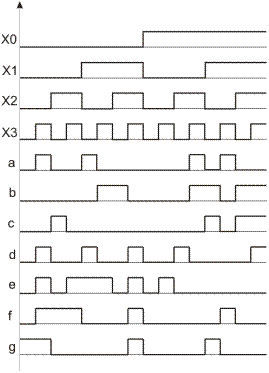

Проанализируем работу преобразователя с помощью временных диаграмм, представленных на рис. 2.1.3.
Рис. 2.1.3. Производим минимизацию каждой выходной функции отдельно методом карт Карно в зависимости от входной комбинации. Карта Карно для функции :
После выделения областей получим следующую функцию Карта Карно для функции :
После выделения областей получим следующую функцию Карта Карно для функции :
После выделения областей получим следующую функцию Карта Карно для функции :
После выделения областей получим следующую функцию Страницы: 1, 2 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
