Курсовая работа: Современные электронные системы автоматической коммутации

Модули цифровых линий

Каждая цифровая соединительная линия включается в модуль цифровых линий МЦЛ, поэтому их число будет равно суммарному числу линий ИКМ.

Nмцл =  N4 – j = 22.

Модули абонентских линий

В каждый модуль абонентских линий (МАЛ) может быть включено до 128 абонентских линий, поэтому число МАЛ определяется как частное от деления емкости АТС на емкость одного МАЛ.

Nмал = ù Nал / 128 é = ù 8000/128 é = 63.

Модули многочастотных приемопередатчиков

Число МЧПП определяется по интенсивности нагрузки при р = 0,001 и полнодоступном включении.

= Е (; 0,001) = Е (6,93; 0,001) = 17;

= Е (; 0,001) = Е (21,33; 0,001) = 37.

Каждый терминальный модуль МЧПП содержит 30 многочастотных приемопередатчиков, поэтому число терминальных модулей будет равно:

= ù / 30é+ 1 = ù17 / 30é + 1 = 2

= ù / 30é + 1 = ù37 / 30é + 1 = 3

Определение числа плоскостей главной ступени

Для определения числа плоскостей находится интенсивность нагрузки Ycд поступающая на СД, в которую включено четыре МЦЛ.

Ycд =  · 30 · 4,

где  - средняя интенсивность нагрузки, поступающей на один канал цифровой соединительной линии:

= (+) /  Vканj = (228,41 + 215,71) / 605 = 0,73 Эрл.

Тогда

Ycд = 0,73 · 30 · 4 = 88,1 Эрл.

с учетом допустимой 20 % перегрузки

Ycд = 88,1 · 1,2 = 105,71 Эрл.

Следовательно, в главной ступени необходимо иметь четыре плоскости, т.к. они могут обслуживать интенсивность нагрузки до 159 Эрл.

Рассчитаем модульный коэффициент М, определяющий максимальное число МАЛ, которое может быть включено в СД с учетом 20% перегрузки.

М = Yсд / (Y1АБ · 128 · 1,2) =105,71 / (0,06 · 128 · 1,2) = 11,47

где Y1АБ = (Yп + Yвх4) / N4 = (265,33 +294,8 ) / 8000 = 0,06 Эрл. – интенсивность исходящей и входящей нагрузки, поступающей по одной абонентской линии на СД.

Расчет элементов коммутационного поля

Число СД для включения МАЛ будет равно:

=  / 8 = 63 / 8 = 8

Каждая цифровая соединительная линия ИКМ на АТС включается в модуль цифровых линий (МЦЛ). В мультипорт может быть включено до четырех МЦЛ, поэтому число мультипортов будет равно:

= ù / 4é = ù22 / 4é = 6

Всего во входы одного ЦК первого звена главной ступени может быть включено до четырех СД. Поэтому число ЦК первого звена одной плоскости:

 = ù(+ ) / 4é = ù(8 + 6) / 4é = 4

Число ЦК второго и третьего звеньев одной плоскости главной ступени, рекомендуемой фирмой Алкатель, приведено в табл. 8[2].

Для рассматриваемого случая из табл. 8[2] получим:  = 8, = 0.

Расчет числа дополнительных элементов управления

Дополнительный элемент управления (ДЭУ) осуществляет вспомогательные функции для терминальных элементов управления. Такими функциями являются:

-  обслуживание вызовов,

-  сбор данных по тарификации,

-  сбор данных и управление ресурсами соединительных линий,

-  административное управление и защита АСЕ на случай отказа,

-  обслуживание оператора и другие функции.

Число дополнительных элементов обозначим через V.

АСЕ при обслуживании вызова выполняют следующие функции:

1)  анализ префикса и определение элементов задания – VАП,

2)  идентификация городского абонента – VИГА,

3)  анализ трафика – VАТ,

4)  распределение ресурсов трактов – VРРТ,

5)  координация ресурсов трактов – VКРТ,

6)  анализ данных взаимодействующих устройств – VАВУ,

7)  обработка обычных и сложных ДВО – VОУ.

Число дополнительных элементов для реализации первых трех функций определяется по выражению, рекомендованному фирмой Алкатель

ЦСЛ ЦСЛ          ЦСЛ

VОВ1 = VАП + VИГА + VAT = [(Yп + Yвх4) · 1,3 / 6,15 + Yвх4 / 14 + (Yп + Yвх4) / 21] / tаб = ((265,33 + 215,71) · 1,3 / 6,15 + 215,71/ 14 + (265,33 + 215,71) /21) / 66,62 = 2,1

Принимаем – VОВ1 = 3.

Для четвертой и пятой функции число дополнительных элементов управления определяется по выражению:

ЦСЛ

VОВ2 = VРРТ + VКРТ ИСХ + VКРТ ВХ = (Yп / 15+ Yп / 23,7 + Yвх4 / 21) / tаб= (265,33 / 15 + 265,33 / 23,7 + 215,71/ 21) / 66,62 = 0,59 => 1

Для выполнения остальных функций рекомендуется использовать один АСЕ и один резервный:

VОВ3 = VАВУ + VОУ = 1 + 1 = 2.

Обеспечение дополнительных функций:

АСЕ по сбору данных по тарификации VТРФ = 2;

АСЕ для сбора данных и управления ресурсами VСД = 2;

АСЕ для административного управления и защиты АСЕ на случай отказа VАУ = 2;

АСЕ для других дополнительных функций по договоренности с заказчиком VДЗ = 2.

Всего АСЕ:

VАСЕ = VОВ1 + VОВ2 + VОВ3 + VТРФ + VСД + VАУ + VДЗ = 3 + 1 + 2 +2 +2 +2 +2 = 14.

8. ФУНКЦИОНАЛЬНАЯ СХЕМА АТС

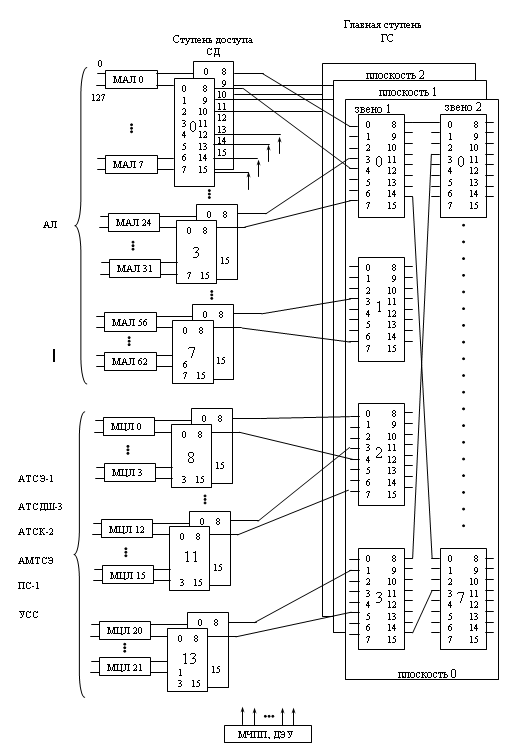

На рис.4 приведена функциональная схема АТСЭ–4 на 8000 номеров, содержащая 63 МАЛ, включенных в 8 СД, 22 МЦЛ, которые включены в 6 СД. Главная ступень имеет одну секцию, содержащую 4 ЦК на первом звене и 8 коммутаторов на втором звене в одной плоскости. Распределение МАЛ и МЦЛ в СД и ЦК1 приведено в табл.6.

Таблица 6.

В СД 8 включены:                        4 МЦЛ (0, 1, 2, 3)          к АТСЭ-1;

В СД 9 включены:                        4 МЦЛ (4, 5, 6, 7)          к АТСДШ-3;

В СД 10 включены:                      4 МЦЛ (8, 9, 10, 11)      к АТСК-2;

В СД 11 включены:                      1 МЦЛ (12)           к АТСК-2;

3 МЦЛ (13, 14, 15)                        к АМТСЭ;

В СД 12 включены:                      4 МЦЛ (16, 17,18,19) к ПС-1;

В СД 13 включены: 1 МЦЛ (20) к ПС-1;

1 МЦЛ (11)    к УСС.

	Рис. 4.

9.  РАЗМЕЩЕНИЕ ОБОРУДОВАНИЯ НА СТАТИВАХ

Размещение оборудования АТСЭ-4 на стативах приведено в табл.7.

Таблица 7.

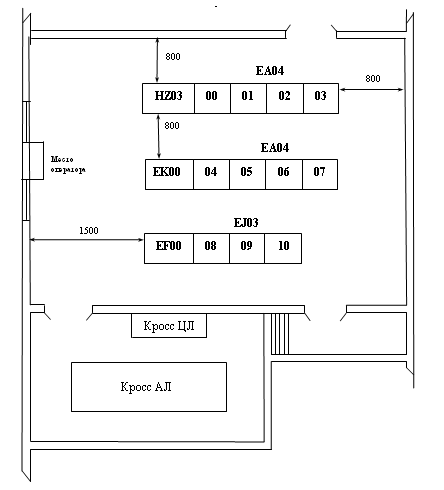

10.  СХЕМА РАЗМЕЩЕНИЯ СТАНЦИОННОГО ОБОРУДОВАНИЯ С-12 В АВТОМАТНОМ ЗАЛЕ

рис. 5.

СПИСОК ЛИТЕРАТУРЫ

1.  Маркин Н.П. Методические указания и задание на курсовой проект по курсу: современные электронные системы автоматической коммутации .- М. : 2002

2.  Маркин Н.П., Пшеничников А.П. Методические указания по проектированию цифровых систем коммутации типа С–12 . – М.: 1999.

3.  Маркин Н.П. Принцип построения и проектирования системы С–12. Ч.1.– М.: 1994.
