Курсовая работа: Современные электронные системы автоматической коммутации

Распределение нагрузки к встречным АТС, если не известны значения коэффициентов тяготения, производится пропорционально нагрузкам данных станций:

Yij = Yi,и · ( Yj,и / Yj,и - Yi,и),        где m – число АТС на проектируемой сети.

Интенсивность исходящей нагрузки от АТСЭ-1:

Y1-2 = Y1,и · Y2и / (Y2и + Y3и + Y4и + Yпс,и) = 87,77 · 117,71 / 368,91 = 28 Эрл.

Y1-3 = Y1и · Y3и / (Y2и + Y3и + Y4и + Yпс,и) = 87,77 · 89,75 / 368,91 = 21,35 Эрл.

Y1-4 = Y1и · Y4и / (Y2и + Y3и + Y4и + Yпс,и) = 87,77 · 117,71 / 368,91 = 28 Эрл.

Y1-пс = Y1,и · Yпс,и / (Y2и + Y3и + Y4и + Yпс,и) = 87,77 · 43,74 / 368,91 = 10,41 Эрл.

Интенсивность исходящей нагрузки от АТСК-2:

Y2-1 = Y2,и · Y1и / (Y1и + Y3и + Y4и + Yпс,и) = 117,71 · 87,77 / 338,97 = 30,48 Эрл.

Y2-3 = Y2и · Y3и / (Y1и + Y3и + Y4и + Yпс,и) = 117,71 · 89,75 / 338,97 = 31,17 Эрл.

Y2-4 = Y2и · Y4и / (Y1и + Y3и + Y4и + Yпс,и) = 117,71 · 117,71 / 338,97 = 40,88 Эрл.

Y2-пс = Y2,и · Yпс,и / (Y1и + Y3и + Y4и + Yпс,и) = 117,71 · 43,74 / 338,97 = 15,19 Эрл.

Интенсивность исходящей нагрузки от АТСДШ-3:

Y3-1 = Y3и · Y1и / (Y1и + Y2и + Y4и + Yпс,и) = 89,75 · 87,77 / 366,93 = 21,47 Эрл.

Y3-2 = Y3и · Y2и / (Y1и + Y2и + Y4и + Yпс,и) = 89,75 · 117,71 / 366,93 = 28,79 Эрл.

Y3-4 = Y3и · Y4и / (Y1и + Y2и + Y4и + Yпс,и) = 89,75 · 117,71 / 366,93 = 28,79 Эрл.

Y3-пс = Y3и · Yпс,и / (Y1и + Y2и + Y4и + Yпс,и) = 89,75 · 43,74 / 366,93 = 10,7 Эрл.

Интенсивность исходящей нагрузки от проектируемой АТСЭ-4:

Y4-1 = Y4и · Y1и / (Y1и + Y2и + Y3и + Yпс,и) = 117,71 · 87,77 / 338,97 = 30,48 Эрл.

Y4-2 = Y4и · Y2и / (Y1и + Y2и + Y3и + Yпс,и) = 117,71 · 117,71 / 338,97 = 40,88 Эрл.

Y4-3 = Y4и · Y3и / (Y1и + Y2и + Y3и + Yпс,и) = 117,71 · 89,75 / 338,97 = 31,17 Эрл.

Y4-пс = Y4и · Yпс,и / (Y1и + Y2и + Y3и + Yпс,и) = 117,71 · 43,74 / 338,97 = 15,19 Эрл.

Интенсивность исходящей нагрузки от проектируемой ПС-1:

Yпс-1 = Yпс,и · Y1и / (Y1и +Y2и +Y3и + Y4и) = 43,74 · 87,77 / 412,94 = 9,3 Эрл.

Yпс-2 = Yпс,и · Y2и / (Y1и +Y2и +Y3и + Y4и) = 43,74 · 117,71 / 412,94 = 12,47 Эрл.

Yпс-3 = Yпс,и · Y3и / (Y1и + Y2и + Y3и + Y4и) = 43,74 · 89,75 / 412,94 = 9,51 Эрл.

Yпс-4 = Yпс,и · Y4и / (Y1и + Y2и + Y3и + Y4и) = 43,74 ·117,71 / 412,94 = 12,47 Эрл.

5. МАТРИЦА И СХЕМА РАСПРЕДЕЛЕНИЯ ИНТЕНСИВНОСТИ НАГРУЗКИ

Результаты расчетов сведены в матрицу нагрузок (табл. 4). Эрл.

Таблица 4.

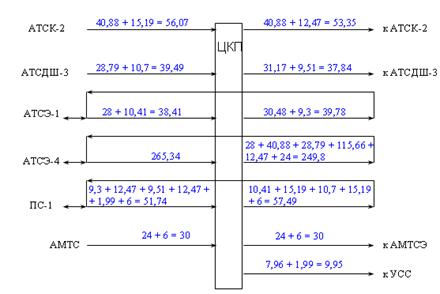

По данным матрицы составляем схему распределения нагрузки. (Рис.3)

Рис. 3. Схема распределения нагрузки

Расчет интенсивности нагрузки на многочастотные приемопередатчики

При связи с абонентами ГТС МЧПП занимается на время tco и время набора абонентского номера:

t = tco + n tпч

При вызове спецслужб МЧПП занимается на время tco и время набора двух цифр:

t = tco + 2 tпч

При автоматической внутризоновой и междугородной связи:

t = tco + tпч + tco + 0,5 · 8 · tпч + 0,5 · 10 · tпч = 2 · tco + 10 · tпч

Интенсивность нагрузки на МЧПП с ТА частотным способом набора номера:

ал                                гтс               сп          зсл

Yмчпп = (Кч / tаб) · ((Yп,и + Yпп) · tмчпп + Yсп · tмчпп + Yзсл · tмчпп)

где tаб – среднее время занятия модуля абонентских

линий МАЛ,

tаб = Y’п / (Nk · Ck + Nнх · Cнх + Nт · Cт);

Кч – доля интенсивности нагрузки, поступающей от абонентов, имеющих телефонные аппараты с частотным способом набора номера:

Кч = (Yнх,ч +Yк,ч + Yт,ч) / Y’п

В соответствии с выше приведенными выражениями получим

гтс

tмчпп = 3 + 5 · 0,8 = 7 с.

сп

tмчпп = 3 + 2 · 0,8 = 4,6 с.

зсл

tмчпп = 2 · 3 + 10 · 0,8 = 14 с.

tаб = 294,81 · 3600 / (4017 · 1,1 + 3840 · 2,7 + 143 · 8) = 66,62 с.

Кч = (52,26 + 12,5 + 2,28) / 294,81 = 0,23

ал

Yмчпп = (0,23 / 66,62) · ((117,71 + 115,66) · 7 + 7,96 · 4,6 + 24 · 14) = 6,93 Эрл.

МЧПП, обслуживающие входящие и исходящие СЛ, занимаются после набора кода АТС n1, определяющего направление к выбранной АТС, на время передачи остальных цифр номера:

tцсл = (n - n1) · tпч = (5 – 1) · 0,8 = 3,2 с

где n1 = 1 при пятизначной нумерации.

Нагрузка на МЧПП пропорциональна входящей и исходящей нагрузки с учетом пересчета времени занятия:

цсл

Yмчпп = (tцсл / tаб ) · (Yисх4 + Yвх4) = (3,2 / 66,62) · (228,41 + 215,71) = 21,33 Эрл.

6. РАСЧЕТ ЧИСЛА КАНАЛОВ И ЛИНИЙ В КАЖДОМ ИЗ НАПРАВЛЕНИЙ

Расчет числа исходящих каналов от АТСЭ производится по первой формуле Эрланга при потерях, для сети с пятизначной нумерацией: р = 0,01 для каналов между АТС; р = 0,005 для ЗСЛ, р = 0,002 для СЛМ и р = 0,001 для каналов к УСС.

V4-2 = E (Y4-2 ; 0,01) = E (53,35; 0,01) = 67 каналов

V4-3 = E (Y4-3 ; 0,01) = E (40,68; 0,01) = 53 канала

Vзсл = E (Yзсл ; 0,005) = E (30; 0,005) = 44 канала

Vслм = E (Yслм ; 0,002) = E (30; 0,002) = 46 каналов

Vсп = E (Yсп ; 0,001) = E (9,95; 0,001) = 21 канал

Связь между АТСЭ осуществляется по каналам с двухсторонним занятием.

V4-1 + V1-4 = E (Y4-1 + Y1-4; 0,01) = E (39,78 + 38,41; 0,01) = 94 канала

Число каналов между подстанцией и АТСЭ-4 определяется при р = 0,001

V4-пс + Vпс-4 = E (Y4-пс + Yпс-4; 0,001) = E (51,74 + 57,49; 0,001) = 139 каналов

Число каналов от АТСДШ определяется по формуле О’Делла при р = 0,01 и Д = 10.

V3-4 = a ·Y3-4 + b = 1,58 · 39,49 + 2,9 = 66 каналов

От АТСК число каналов определяется методом эффективной доступности. Для блока ГИ 80х120х400 минимальная доступность при q = 2 будет равна:

Dmin = q · (mа – nа + 1) = 2 · (20 – 13,3 + 1) = 15,4

Допустим, что интенсивность нагрузки на один вход блока равна b = 0,65 Эрл. Тогда математическое ожидание доступности будет равно

= q (mа – bnа) = 2 (20 – 0,65 · 13,3) = 22,7

Эффективная доступность при эмпирическом коэффициенте Q = 0,75 равна

Dэ = Dmin + Q · (–Dmin) = 15,4 + 0,75 · (22,7 – 15,4) = 20,88

При Dэ = 20,88 и потерях Р = 0,01 определяем число каналов по формуле О’Делла, где a = 1,24 и b = 5,1 и Y = 56,07 Эрл.

V2-4 = 1,24 · 56,07 + 5,1 = 75 каналов

Суммарное число исходящих и входящих каналов, включенных в проектируемую АТСЭ–4, равно

Vисх4 + Vвх4 = V4-1 + V4-2 + V4-3 + Vзсл + Vслм + Vсп + V4-пс + V2-4 + V3-4 = 94 + 67 + 53 + 44 + 46 + 21 + 139 + 75 + 66 = 605 каналов

Каждая линия ИКМ содержит 30 информационных каналов, поэтому число линий ИКМ для каждого направления будет равно:

Nij = ù Vij / 30 é , где знак ù é указывает на большее ближайшее целое число.

Результаты расчета числа каналов и линий ИКМ приведены в табл.5.

В числителе приведено число каналов V4-j + Vj-4, а в знаменателе – число линий ИКМ N4-j.

Таблица 5

7. ТАБЛИЦА РАСПРЕДЕЛЕНИЯ МАЛ И МЦЛ В СД И ЦК. РАСЧЕТ ЧИСЛА ТЕРМИНАЛЬНЫХ МОДУЛЕЙ
