Контрольная работа: Основные качества полупроводников

H- Тепловое сопротивление переход-корпус;

f- верхняя рабочая частота;

T- температура перехода.

Стабилитроны и область их применения

Стабилитроны предназначены для стабилизации напряжения в различных схемах ЭА.

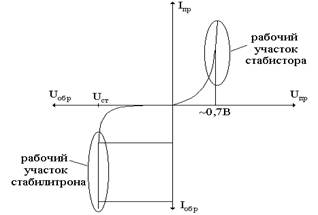

ВАХ стабилитрона имеет участок с высокой крутизной, где напряжение слабо зависит от тока через диод (обратная ветвь). Существуют стабилитроны общего назначения, прецизионные, импульсные двуханодные и стабисторы.

Стабилитроны общего назначения применяются в стабилизаторах источников питания, ограничителях напряжения.

Прецизионные применяются в источники опорного напряжения и при термокомпенсации.

Импульсные – для стабилизации импульсных напряжений и ограничения амплитуды импульса.

Двуханодные стабилитроны применяются в схемах стабилизаторов и ограничителей с термокомпенсацией.

Стабисторы – для стабилизации малых напряжений.

Стабилитроны общего назначения

Обозначения в таблице для стабилитронов общего назначения:

U — напряжение стабилизации;

а — температурный коэффициент напряжения стабилизации;

b — временная нестабильность напряжения стабилизации;

R — дифференциальное сопротивление, в скобках при токе стабилизации; Iмин—І макс — минимальный и максимальный токи стабилизации;

 Р — максимальная рассеиваемая мощность;

Т — температура окружающей среды.

Параметры стабилитронов общего назначения приведены в табл.

Стабилитроны прецизионные

Обозначения в таблице для прецизионных стабилитронов:

U — напряжение стабилизации;

а — температурный коэффициент напряжения стабилизации;

b — временная нестабильность напряжения стабилизации;

Iмин—Імакс — минимальный и максимальный токи стабилизации;

Р — рассеиваемая мощность;

Т — температура окружающей среды.

Параметры прецизионных стабилитронов

Стабилитроны импульсные

Обозначения в таблице для импульсных стабилитронов:

U — напряжение стабилизации;

а — температурный коэффициент напряжения стабилизации;

b — временная нестабильность напряжения стабилизации;

Імин—Імакс — минимальный и максимальный токи стабилизации;

Іимп — максимальный импульсный ток стабилизации при t<10 мкс,

Q= 100;

Р — рассеиваемая мощность;

Т — температура окружающей среды.

Параметры импульсных стабилитронов приведены

Стабилитроны двуханодные

Обозначения в таблице для двуханодных стабилитронов:

U — напряжение стабилизации;

dU — несимметричность напряжения стабилизации;

а — температурный коэффициент напряжения стабилизации;

b — временная нестабильность напряжения стабилизации;

Імин—Імакс — минимальный и максимальный токи стабилизации;

Р — рассеиваемая мощность;

Т — температура окружающей среды.

Параметры двуханодных стабилитронов

Стабисторы

Обозначения в таблице для стабисторов:

U — напряжение стабилизации;

а — температурный коэффициент напряжения стабилизации;

b — временная нестабильность напряжения стабилизации;

Імин—Імакс — минимальный и максимальный токи стабилизации;

Р — рассеиваемая мощность;

Т — температура окружающей среды.

Параметры стабисторов

Тиристоры

Д235А, Д235Б, Д235В, Д235Г

Тиристоры кремниевые диффузионно - сплавные структуры p-n-p-n триодные не запираемые . Предназначены для применения в качестве переключающих элементов средней мощности. Выпускаются в металлическом корпусе с жёсткими выводами. Тип тиристора приводится на корпусе. Масса тиристора не более 16 г.

Электрические параметры. Напряжение в открытом состоянии при Iос = 2 А,

Iу.от = 50 мА, не более:

Т = +25 °С2 В

Т = -60 °С2,5 В

Отпирающее импульсное напряжение управления
