Контрольная работа: Основные качества полупроводников

8          — для стабилитронов мощностью 5 . 10 Вт с номинальным напряжением стабилизации 10... 100 В;

9          — для стабилитронов мощностью 5 . 10 Вт с номинальным напряжением стабилизации более 100 B.

Генераторы шума (подкласс Г):

1          — для низкочастотных генераторов шума;

2          — для высокочастотных генераторов шума.

Диодные тиристоры (подкласс Н):

1          — для тиристоров с максимально допустимым значением прямого тока не более 0,3 А;

2          — для тиристоров с максимально допустимым значением прямого тока более 0,3 А, но не свыше 10 А.

Триодные тиристоры (подкласс У):

Незапираемые тиристоры:

1          — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии не более 0,3 А или максимально допустимым значением импульсного тока в открытом состоянии не более 15 А;

2          — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии 0,3 . 10 А или максимально допустимым значением импульсного тока в открытом состоянии 15 ... 100 А;

7 — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии более 10 А или максимально допустимым значением импульсного тока в открытом состоянии более 100 А.

Запираемые тиристоры:

3          — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии не более 0,3 А или максимально допустимым значением импульсного тока в открытом состоянии не более 15 А;

4          — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии 0,3 . 10 А или максимально допустимым значением импульсного тока в открытом состоянии 15 ... 100 А;

8          — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии более 10 А или максимально допустимым значением импульсного тока в открытом состоянии более 100 А,

Симметричные тиристоры:

5          — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии не более 0,3 А или максимально допустимым значением импульсного тока в открытом состоянии не более 15 А;

6          — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии 0,3 . 10 А или максимально допустимым значением импульсного тока в открытом состоянии 15 ... 100 А;

9          — для тиристоров с максимально допустимым значением среднего тока в открытом состоянии более 10 А или максимально допустимым значением импульсного тока в открытом состоянии более 100 А.

Четвёртый элемент - число, обозначающее порядковый номер разработки технологического типа. Для обозначения порядкового номера разработки используется двухзначное число от 01 до 99. Если порядковый номер разработки превысит число 99, то в дальнейшем используют трёхзначное число от 101 до 999.

Пятый элемент - буква, условно определяющая классификацию (разбраковку по параметрам) приборов, изготовленных по единой технологии.

В качестве классификационной литеры используют буквы русского алфавита (за исключением букв З, О, Ч, Ы, Ш, Щ, Ю, Я, Ь, Ъ, Э).

В качестве дополнительных элементов обозначения используют следующие символы:

цифры 1 . 9 для обозначения модификаций прибора, приводящих к изменению его конструкции или электрических параметров;

букву С для обозначения сборок - наборов в общем корпусе однотипных приборов, не соединенных электрически или соединенных одноименными выводами;

цифры, написанные через дефис, для обозначений следующих модификаций конструктивного исполнения бескорпусных приборов:

1          —с гибкими выводами без кристаллодержателя;

2          — с гибкими выводами на кристаллодержателе (подложке);

3          — с жёсткими выводами без кристаллодержателя (подложки);

4          — с жёсткими выводами на кристаллодержателе (подложке);

5          — с контактными площадками без кристаллодержателя (подложки) и без выводов;

6          — с контактными площадками на кристаллодержателе без выводов.

Буква Р после последнего элемента обозначения - для приборов с парным подбором, буква Г - с подбором в четвёрки, буква К - с подбором в шестёрки.

Для приборов, изготовленных до 1982 года действовала другая система обозначений. Условные обозначения состояли из двух или трёх элементов.

Первый элемент обозначения - буква Д, характеризующая весь класс полупроводниковых диодов.

Второй элемент обозначения - число (номер), которое указывает на область применения:

от 1 до 100 — для точечных германиевых диодов;

от 1001 до 1100 — для выпрямительных столбов.

Третий элемент обозначения - буква, указывающая на разновидность групп однотипных приборов.

Четвёртый элемент - буква указывает на модификацию прибора в серии.

Если малые габаритные размеры приборов не позволяют использовать буквенное или цифровое обозначение, то на корпус наносится цветная маркировка (точка или цветные полосы). Цветной код указывается в технических условиях на соответствующий прибор.

Для обозначения стабилитронов до 1981 года в качестве третьего и четвёртого элементов присваивались числа:

малой мощности (Р < 0,3 Вт):

от 101 до 199 — с напряжением стабилизации 0,1 ... 9,9 В;

от 210 до 299 — с напряжением стабилизации 10 ... 99 В;

от 301 до 399 —с напряжением стабилизации 100 ... 199 В;

средней мощности (0,3 Вт < Р < 5 Вт):

от 401 до 499 — с напряжением стабилизации 0,1 ... 9,9 В;

от 510 до 599 — с напряжением стабилизации 10 ... 99 В;

от 601 до 699 — с напряжением стабилизации 100 ... 199 В;

большой мощности (Р > 5 Вт):

от 701 до 799 — с напряжением стабилизации 0,1 ... 9,9 В;

от 810 до 899 — с напряжением стабилизации 10 . 99 В;

от 901 до 999 — с напряжением стабилизации 100 ... 199 В.

Две последние цифры каждого числа соответствуют номинальному напряжению стабилизации стабилитронов данного типа, например КС175А - кремниевый стабилитрон малой мощности с напряжением стабилизации 7,5 В.

Выпрямительные диоды и область их применения

Выпрямительный диод – полупроводниковый диод, предназначенный для выпрямления напряжения переменного тока.

Выпрямительные диоды используют в качестве вентилей – элементов с односторонней проводимостью. Основное их применение - выпрямление токов с частотой до единиц кГц.

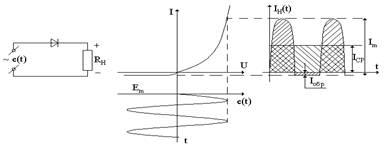

Простейшая схема однополупериодного выпрямления показана на рис.

Во время положительной полуволны напряжение e(t) через нагрузку RН протекает импульс прямого тока с амплитудой Im.

При воздействии отрицательной полуволны напряжение e(t) через диод протекает малый обратный ток Iобр.

Таким образом, через нагрузку протекает пульсирующий ток, в виде импульсов, длящихся пол периода и разделенных промежутком также в пол периода.

В более сложных двухполупериодных выпрямителях энергия источника e(t) используется более рационально.

Схема такого выпрямителя имеет вид:

В результате через RН при воздействии каждого полупериода напряжение e(t) протекает импульс тока одной полярности. Это позволяет достичь большего значения среднего выраженного тока IСР.

Промышленность выпускает специальные двухполупериодные диодные мосты – сборку, состоящую из 4 диодов (например, марки КД 906 КЦ 401, КЦ 405, КЦ 407, КЦ 409).

Выпрямительные диоды применяются также в цепях управления и коммуникации, для ограничения выбросов напряжения в цепях с индуктивностями, а также во всех цепях, где необходимы вентильные элементы и не предъявляется жестких требований к частотно-временным параметрам.

Список принятых сокращений параметров диодов.

Iвыпр.ср.макс - максимальное значение среднего выпрямленного диодом тока.

Іобр - обратный ток через диод.

Іобр.ср - средний обратный ток через диод.

Іпр - прямой ток через диод.

Іпр.макс - максимальный прямой ток.

Іпр.и.макс - импульсный максимальный прямой ток.

Іпр.ср - средний прямой ток через диод.

Іпр.ср.макс - максимальное значение среднего прямого тока через диод. Uобр.макс - максимальное постоянное обратное напряжение, приложенное к диоду.

Uобр.и.макс - максимальное импульсное обратное напряжение, приложенное к диоду.

Uпр - падение напряжения на диоде при его прямом включении.

Uпр.ср - среднее падение напряжения на диоде при его прямом включении.

fmax - максимальная частота, на которой ещё сохраняется свойство односторонней проводимости диода.

Диоды выпрямительные малой мощности до 1А

Диоды выпрямительные средней мощности до 10А

Диоды выпрямительные средней мощности до 10А

Диоды выпрямительные большой мощности свыше 10А

Обозначение в таблице :

In- средний выпрямленный ток, в скобках- допустимый в импульсном режиме;

U0- максимальное обратное напряжение, в скобках- допустимый в импульсном режиме;

I0- постоянный обратный ток при максимальном обратном напряжении;
