Реферат: Технология и организация в городском строительстве и хозяйстве



2. Разработка технологической карты на комплекс работ по планировке площадки, устройству котлована и возведению фундаментов здания



2.1 Область применения

1.1 Данная технологическая карта рекомендуется для выполнения работ при вертикальной планировке строительной площадки объемом от 15 тыс. м3, отрывке котлована и устройстве фундаментов при сооружении объектов промышленного, жилищно-гражданского и мелиоративного строительства.

1.2 В данной технологической карте приведен пример вертикальной планировки строительной площадки с параметрами:

длина - 200,00 м, ширина - 120,00 м;

максимальная высота насыпи - 2,00

1.3 Строительство ведется при положительных температурах воздуха.

1.4 При привязке технологической карты к конкретному объекту и условиям строительства необходимо скорректировать объемы работ, группы грунтов, график производства работ и калькуляцию затрат труда, средства механизации с учетом наличия парка землеройных механизмов



2.2 Организация и технология выполнения работ

2.1 Настоящий комплексно-механизированный технологический процесс состоит из подготовительных, основных и отделочных операций.

2.2 К подготовительным операциям относятся:

геодезическая разбивка контуров планировки с установкой разбивочных знаков и реперов; устройство освещения площадки; устройство временных подъездных землевозных автодорог.

2.3 К основным операциям относятся:

устройство подсыпок для проездов механизмов и автотранспорта и автодороги по контуру планировки; разработка грунта в котловане, разработка грунта в выемке; возведение планировочной насыпи; установка опалубки; бетонирование; уход за бетоном; распалубливание; устройство о гидроизоляции; обратная засыпка грунта в пазухи котлована с последующей трамбовкой.

2.4 К отделочным операциям относится:

планировка откосов и верха насыпи.

Предварительно устраиваются подъездная автодорога к месту производства работ, автодорога по всему контуру планировки, а также подсыпки для проезда механизмов и автомобилей-самосвалов по всей площади участка работ.

Автодороги и подсыпки шириной 6,0 м и высотой 0,50 м устраиваются из доменного шлака или другого местного строительного материала над поверхностью земли. Привезенный автомобилями-самосвалами шлак отсыпается "с головы", разравнивается бульдозером ДЗ-25 и уплотняется катком ДУ-39А.

Котлован отрывается на участке планировочной насыпи, до устройства последней.

Разработка грунта ведется экскаватором ЭО-4321 обратная лопата.

Грунт грузится в автосамосвалы МАЗ-505, которыми вывозится в насыпь.

Порядок операций при устройстве насыпи:

-  отсыпка грунта автомобилями-самосвалами МАЗ-505

-  разравнивание его бульдозером ДЗ-25;

-  уплотнение грунта прицепным катком ДУ-39А.

Подвезенный автомобилями-самосвалами грунт разгружается в отдельные кучи с таким расчетом, чтобы после разравнивания их бульдозером образовался слой толщиной 0,3 м. Разравнивание грунта производится бульдозером ДЗ-25 по круговой схеме в направлении от краев к середине. Проходы бульдозера выполняются с перекрытием предыдущей проходки на 0,30-0,40 м.

Укатка грунта осуществляется от краев карты к ее середине прицепным пневмокатком ДУ-39А. Движение катка производится с перекрытием следа предыдущего прохода на 0,30 м. Первая проходка катка выполняется на расстоянии 1,00 м от линии нулевых работ, а затем прикатывается край насыпи. После прикатки края насыпи укатку продолжают круговыми проходами катка в направлении от краев насыпи к ее середине.

В процессе производства работ по каждому слою грунта производится контроль его уплотнения взятием проб полевой грунтовой лабораторией.

Землевозные дороги, по которым транспортируется грунт из резерва (карьера) в насыпь, должны постоянно поддерживаться в исправном состоянии бульдозером ДЗ-25.

Разработка выемки ведётся экскаватором ЭО-4321 после завершения работ по устройству котлована. Экскаватор разрабатывает угловые квадраты от угловой вершины к линии нулевых работ, двигаясь параллельно последней. Грунт перемещается в насыпь и разравнивается бульдозером ДЗ-25, укатывается катком ДУ-39А.

2.7 Разработка котлована и устройство насыпи выполняется (при работе в каждую смену) следующим составом рабочих:

тракторист 6 разряда - 2

машинист экскаватора 6 разряда - 1

пом. машиниста экскаватора 5 разряда - 2

машинист катка 6 разряда - 1

машинисты насоса 4 разряда - 2

водители автомобилей-самосвалов (III класса) - 2.

Работы по сооружению фундаментов начинаются с бетонной подготовки (в глинистых грунтах в ней нет необходимости). Используется бетон марки М50. Требуемый объём бетона - 45 м3. Бетон подвозится бетоновозами, выгружается в бункера и краном К-104М подаётся к месту укладки.

Щиты опалубки доставляются на площадку в готовом виде и монтируются по захваткам с помощью крана КС-0651, кран двигается по дну котлована поперёк длинным сторонам. Для организации поточной работы котлован делится на 3 участка.

Работа ведётся в след. последовательности:

День Опалубливание Бетонирование Распалубивание Гидроизоляция
1 1 уч., 1 захватка
2 2 уч., 1 захватка 1 уч., 1 захватка
3 3 уч, 1 захватка 2 уч., 1 захватка
4 1 уч., 2 захватка 3 уч, 1 захватка 1 уч., 1 захватка
5 2 уч., 2 захватка 1 уч., 2 захватка 2 уч., 1 захватка
6 2 уч., 2 захватка 2 уч., 2 захватка 3 уч, 1 захватка 1 уч., 1 захватка
7 1,3 участоки, 3 захватки 2 уч., 2 захватка 1 уч., 2 захватка 3 уч., 1, захватки
8 1,3 участоки, 3 захватки 2 уч., 2 захватка 1 уч., 2 захватка
9 2 уч., 2 захватка 3 уч., 2 захватка
10 1,3 участоки, 3 захватки 2 уч., 1,2 захватки
11 1,3 уч., 3 захватки

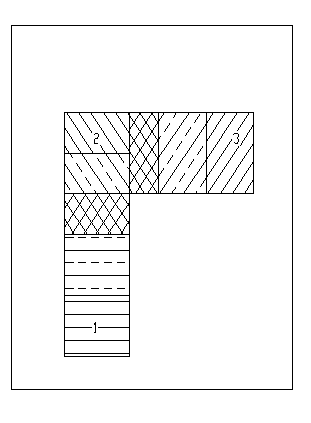

См. рисунок:

1-ый участок - горизонтальная штриховка,

2-ой участок - наклонная под 3150 штриховка,

3-ий участок - наклонная под 450 штриховка.

3-и захватки 1,3-его участков - штриховка из пересекающихся линий.

Подача бетона в опалубку организуется также как и в котлован для бетонной подготовки.



2.3 Требования к качеству и приёмке работ

Требования к качеству и приёмке земляных и бетонных работ определяются в соответствии со СниПом 3.03.01-87.

Допустимые отклонения размеров элементов опалубки и готовых бетонных изделий:

Контролируемые показатели Допустимые отклонения, мм
Отклонения размеров опалубки по длине или ширине 4
Отклонения размеров опалубки по диагонали 5
Отклонения кромок щитов от прямой линии, образующей поверхность 4
Вертикальные поверхности на всю высоту фундамента 20
Горизонтальные поверхности по всей плоскости участка 20
Длина между точками пересечения 20
Размеры поперечного сечения +6…-3
Отметки поверхностей -5



2.4 Калькуляция затрат труда
Калькуляция затрат труда и машинного времени Норма времени Затраты труда
Наменование процесса ЕНиР Ед. изм. Объём работ Рабочих Машинистов Рабочих Машинистов
ед чел. - ч маш. - ч чел. - ч маш. - ч
Разработка грунта в котловане экскаватором с погрузкой в автосамосвалы Е2-1-11

100 м3

59,6 2,6 154,96
Разработка грунта в выемке экскаватором навымет Е2-1-11

100 м3

33,7 1,6 53,92
Перемещение грунта в насыпь бульдозером Е2-1-27

100 м3

35 0,35 12,25
Разравнивание грунта в насыпи бульдозером слоями по 0,3 м Е2-1-28

100 м3

87,9 0,87 76,47
Послойное уплотнение грунта насыпи катками слоёв по 0,3 м (4 проходки) Е2-1-29

100 м3

87,9 0,63 55,38
Установка щитов опалубки Е4-1-34

1 м2

4080 0,4 0,2 1632 816,00
Бетонирование ленточных фундаментов (из бадей, подаваемых краном) Е4-1-35

1 м3

1720 0,23 0,12 395,6 206,40
Снятие опалубки Е4-1-49

1 м3

4080 0,1 0,05 408 204,00
Устройство гидроизоляции оклеечной Е11-37

100 м3

44 6,7 294,8
Разработка и перемещение грунта выемки бульдозером Е2-1-27

100 м3

14 0,55 7,70
Обратная засыпка пазух бульдозером Е2-1-27

100 м3

12,4 0,35 4,34
Засыпка внутренняя с исп. экскаватора Е2-1-11

100 м3

8,3 1,6 13,28
Уплотнение обратной засыпки электротрамбовками слоями по 0,2 м Е2-1-47

100 м3

8,3 1,9 15,77
Окончательная планировка бульдозером (3 проходки) Е2-1-28

1000 м2

21,45 0,72 15,44
Итого 2746,2 1636,5
Итого 2746,2 1636,5
