Лабораторная работа: Исследование потока в неподвижном криволинейном канале

6. Графики распределения скорости в сечениях А-А и В-В.

Рисунок 2 – График распределения скорости в сечении А-А

Рисунок 3 – График распределения скорости в сечении В-В

7. Нашли среднее значение скорости в сечении А-А, применяя формулу трапеций для нахождения площади под графиком скорости:

Нашли среднее значение скорости в сечении В-В, применяя формулу выше.

Изобразили эти средние значения скорости на графиках распределения скоростей.

8. Нашли значение  и в сечениях А-А и В-В:

,

где ;

.

Расчётные величины приведены в таблице 3.

Таблица 3 – Таблица обработки экспериментальных данных

Таблица 3 - продолжение

Таблица 3 - продолжение

9. Графики зависимости  от  для каждого сечения.

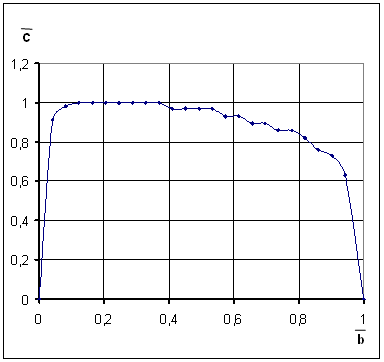

Рисунок 4 – Эпюра скорости на входе в криволинейный канал

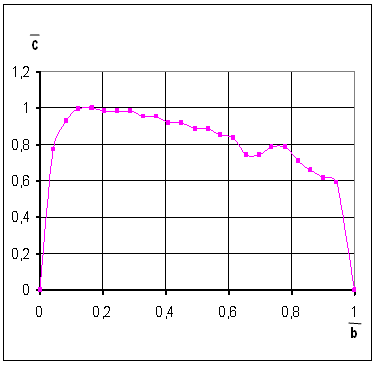

Рисунок 5 – Эпюра скорости на выходе в криволинейный канал

поток неподвижный канал потери энергия

10. Определили среднее значение динамического давления на входе в канал:

 Па .

.

11. Принимая статическое давление на выпуклой стенке канала в сечениях А-А и В-В равным статическому давлению в точке 1, а на вогнутой - равным давлению в точке 23 и учитывая равенство полного и статического давлений на стенках канала, определили для этих сечений среднее значение разностей:

, Па.

Полученные значения  и  являются приближенными. Для нахождения более точных значений необходимо произвести измерения в нескольких сечениях по высоте канала.

12. Нашли потери полного давления в канале:

.

13. Вычислили коэффициент потерь энергии криволинейного канала:

.

;

14. Вычислили потери полного давления по экспериментальным данным.

,

где

 ;

 - линейный коэффициент сопротивления трения участка;

 м

м/с – кинематическая вязкость

Па

Вывод: в ходе данной работы мы ознакомились с методами экспериментального исследования потока в неподвижных каналах, а также экспериментально определили коэффициент потери энергии установки и сравнили его с теоретическим.

Список использованной литературы

1. Газодинамика. Компрессорные и расширительные машины: Метод. указания к лаб. работам / Казан. гос. технол. ун-т; Сост.: А.А. Никитин, С.В. Визгалов. Казань, 2004. 44 с.

2. Идельчик И.Е. Справочник по гидравлическим сопротивлениям. - М.: Машиностроение, 1975.- 559 с.
