Курсовая работа: Экспертиза проектных материалов столовой на 500 мест для санаториев

3. Расчет путей эвакуации

Задание: Рассчитать фактическое время эвакуации людей с первого этажа из обеденного зала на улицу. Количество посетителей – 200 человек.

Принимаем для обеденного зала деревянные столы для приема пищи на четырех человек с размерами 1х1,5 м в плане.

Определяем число столов в обеденном зале:  чел.

 столов, так как геометрическая форма обеденного зала состоит из двух прямоугольных частей соединенных между собой широким проходом, то при расстановке столов принимаем, что в каждой прямоугольной части будет расположено по 25 столов. Столы расставлены по 5 штук в ряду (без разрыва) в 5 рядов. Расстановка столов и расположение эвакуационных путей приведены на схеме.

Ширина проходов между столами 1,3 м, ширина основного похода 4 м.

Для расчета путей эвакуации из обеденного зала выберем наиболее удаленное место от выхода. Из обеденного зала имеется 3 эвакуационных выхода: 2 выхода через вестибюль и один выход через служебную лестничную клетку. Из части зала расположенной в осях 5-7 имеются 2 выхода, а из части расположенной в осях 2-4 один выход. Так как время эвакуации из части зала расположенной в осях 5-7 будет меньшим (эвакуация через 2 выхода), то расчет времени эвакуации будем производить только для части расположенной в осях 2-4.

Разобьем выбранный путь на участки и определим их расчетные параметры. Расчетные параметры участков приведены в таблице.

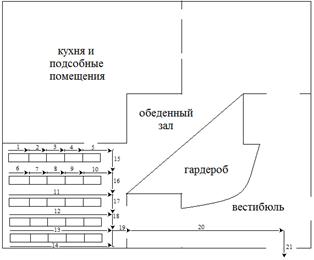

Схема расстановки столов в обеденном зале 1-го этажа столовой с указанием участков пути эвакуации.

Таблица 4

Расчетные параметры участков пути эвакуации

1. Расчетные параметры пути эвакуации на 1 участке

1.1. Определяем плотность людского потока (D1) на первом участке пути, м2/м2, вычисляют по формуле

где N1 — число людей на первом участке, чел.;

f — средняя площадь горизонтальной проекции человека, принимаемая равной, м2, взрослого в домашней одежде 0,1

l1 — длина первого участка пути, м;

1 — ширина первого участка пути, м.

1.2. Определяем скорость и интенсивность людского потока на 1 участке пути по таблице 2 ГОСТ 12.1.004-91

V = 70

q = 10

1.3. Определяем время движения людского потока по первому участку пути (t1), мин, вычисляют по формуле

где l1 — длина первого участка пути, м;

v1, — значение скорости движения людского потока по горизонтальному пути на первом участке, определяется в зависимости от плотности D, м/мин

2. Расчетные параметры пути эвакуации на 2 участке

2.1. Определяем плотность людского потока на 2 участке пути

2.2. Определяем скорость и интенсивность людского потока на 2 участке пути по таблице 2 ГОСТ 12.1.004-91

V = 47

q = 14,1

2.3. Определяем время движения людского потока по 2 участку пути

3. Расчетные параметры пути эвакуации на 3 участке

3.1. Определяем плотность людского потока на 3 участке пути

3.2. Определяем скорость и интенсивность людского потока на 3 участке пути по таблице 2 ГОСТ 12.1.004-91

V = 37

q = 16,2
