Курсовая работа: Проект п’ятиповерхового будинку

Підлога в квартирах першого поверху виконана з паркету, паркетної клепки, паркетного щиту, лаг верхнього ряду, антисептична лага, теплоізоляції, бетонна основа, гідроізоляції, ґрунт утрамбовано.

Підлога по перекриттю виконана з паркету, антисептичних лаг, ДВП - полу тверде, звукоізоляція, плити перекриття, підвісної стелі.

В санітарних вузлах, та кухні укладається керамічна плитка.

Підлоги в житлових кімнатах задовольняють вимогам міцності, опірності зносу, достатній еластичності, безшумності, зручності прибирання.

Таблица 2

Експлікація підлог

2.9 Вікна, двері

Світло прозорі огородження віконних прорізів у зовнішніх стінах заповнюються метало-пластиковими блоками з потрійним пакетом. Віконне заповнення складається з віконного блоку, підвіконної дошки та зовнішнього водовідводу, що виконується з оцинкованої покрівельної сталі. Коробки вікон кріпляться до стін за допомогою цвяхів, що забиваються у дерев’яні антисептовані пробки закладені при муруванні відкосів стін по дві з кожного блоку. Зазор між віконним блоком і стіною заповнюють монтажною піною. Відкоси штукатурять. Віконні блоки покривають фарбою або лаком.

3 метою недопущення проникнення сторонніх осіб до квартир, розташованих на першому поверсі, вікна і лоджії у них можуть бути захищені металевими ґратами, що відчиняються зсередини, за умови забезпечення нормованих значень коефіцієнта природної освітленості та умов евакуації з приміщень.

Дверні блоки виготовляють з сухого дерева вологістю 12 % . Коробка дверей кріпиться до внутрішніх стін або перегородок за допомогою цвяхів, які забивають через коробку в дерев’яні антисептовані пробки. Шви між стіною і дверною коробкою заповнюють монтажною піною. Відкоси штукатуряться.

Для забезпечення швидкої евакуації всі двері відкриваються назовні по напряму руху, на вулицю виходячи з умов евакуації людей з будівлі при пожежі.

Вхідні двері до квартир, а також елементи кріплення та замикання повинні бути посиленої конструкції з ущільненнями в притулах згідно з ДСТУ Б В.2.6-11. Вхідні двері квартир повинні мати вогнестійкість не менше ЕІ 30. Двері квартир у відчиненому положенні не повинні зменшувати розрахункову ширину сходових площадок і маршів.

Експлікація вікон та дверей

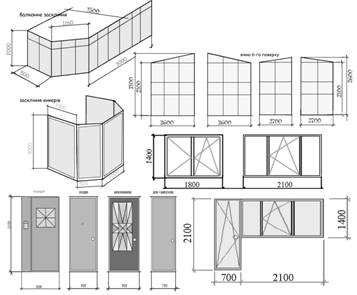

Приклади архітектурних рисунків заповнення прорізів.

2.10 Специфікація елементів заповнення прорізів

2.11 Зовнішнє та внутрішнє оздоблення

Зовнішнє оздоблення

Фасади штукатурять і фарбують кольоровою фарбою.

Внутрішнє оздоблення

В житлових кімнатах стіни обклеєні шпалерами після штукатурки цегляних стін, стеля відшліфована, зашпакльована і побілена вапняним розчином.

На кухні стіни обклеєні миючими шпалерами, а ділянки стін над санітарними приладами облицьовуваються глазурованою плиткою, стеля відшліфована, зашпакльована і побілена вапняним розчином.

В ванних кімнатах стіни облицьовані керамічною плиткою, стеля відшліфована, зашпакльована і побілена вапняним розчином.

Сходові клітки пофарбовані масляною фарбою.

Відомість оздоблення приміщень

2.12 Інженерне обладнання

Водопостачання. Господарсько-питний водопровід холодної і гарячої води.

Тиск води у водорозбірній арматурі, розташований на нижньому поверсі будинку, не перевищує 0,45МПа. При проектуванні насосних установок були застосовані заходи, які виключають проникнення до житлових приміщень шуму та вібрації. Системи гарячого водопостачання запроектовані з прокладанням горизонтальних збірних трубопроводів, які об'єднують стояки у секційні вузли.

На циркуляційних стояках розгалужених систем встановлені балансувальні вентилі. Встановлені квартирні водолічильники. Рушникосушильники встановлені з запірною арматурою на обох підводах і приєднуються до водорозбірного стояка. Магістральні трубопроводи і стояки систем водопостачання прокладені в тепловій ізоляції, для холодної води – паронепроникна ізоляція.

Каналізація. Господарчо-побутова каналізація від умивальників раковин, ванн, санітарних вузлів передбачає стік каналізаційну мережу. Каналізаційна мережа виконується з чавунних труб діаметром 50-100мм . Зовнішня каналізація є самотічною, прокладаються з ухилом по ходу стоків.

Електропостачання. (згідно з ПУЕ, ДНАОП 0.00-1.32, ДБН В.2.5-23, ДБН В.2.5-24) Забезпечується від зовнішніх мереж напругою 220v або 380v. Для розподілення електроенергії пристосований спеціальні щитки квартирні ЩК 220v.

Електричні мережі будинку і квартир повинні обладнуватися пристроями захисного вимикання (ПЗВ).

Кабельні лінії мають межу вогнестійкості не менше 90хв. згідно з ДСТУ Б В.1.1-4. Стійкість проводів та кабелів до поширення полум'я визначається за ГОСТ 12176.

Квартири обладнані автоматичними установками пожежної сигналізації і пожежегасіння.

Теплопостачання. централізоване теплопостачання здійснюється з місцевої ТЕЦ станції, через ІТП (Інд. Тепловий пункт).

Встановлені вертикальні двотрубні системи опалення з автоматичними терморегуляторами РТК(радіаторних термостатичних клапанів).

Вентиляція та кондиціювання повітря. (СНиП 2.04.05.) В будинку передбачена витяжна вентиляція з природним спонуканням. З викидом повітря над покрівлею у місцях, де виключається виникнення зон вітрового підпору.

З кухні, санітарних вузлів та ванної кімнати, вентиляція запроектована через канали, розміщені в внутрішніх стінах будинку.

Сміттевидалення. Стовбур сміттєпроводу виконаний з негорючих матеріалів, повітронепроникний, звукоізольований від будівельних конструкцій, має межу вогнестійкості Е45, закінчується шибером у сміттєзбірній камері. Кришки завантажувальних клапанів сміттєпроводів мають щільний притул, забезпечений герметизуючими і амортизуючими прокладками. Обладнаний пристроями, які забезпечують можливість його очищення.

Сміттєзбірна камеру розміщена безпосередньо під стовбуром сміттєпроводу з підведенням до неї холодної води та водовідводів. Сміттєзбірна камера має самостійний зовнішній вхід.

Системи зв'язку та сигналізації. Всі квартири обладнані: аудіо-відео-замково-переговорними системами, технічними засобами охоронної сигналізації, супутниковим телебаченням, телефоном, Інтернетом, і пристроями пожежної сигналізації.

Всі Антенні пристрої систем ефірного телебачення, супутникового зв'язку і телебачення розташовуються місцях, де вони не погіршують архітектурного вигляду будинків. А саме, на даху будинку, з урахуванням додаткових механічних навантажень. Блискавкозахист радіо стояків ліній мережі проводового мовлення (у тому числі і супутникових) виконується згідно з ВСН 1, ВСН 60 і РД 34.21.122.

Всі вимоги до енергозбереження виконано згідно нормативних значень, встановлених СНиП ІІ-3.

Перелік посилань

1.  БНІП2.01.01–82 Будівельна кліматологія та геофізика. Чинний від 1984–01-01

2.  БНІП 2.01.07–85 Навантаження і впливи. Чинний від 1987–01–01

3.  П.Г. Буга. Громадські, промислові та сільськогосподарські будинки. Київ: вища школа, 1985

4.  ДСТУ БА. 2.4–7–95. Правила виконання архітектурно-будівельних креслень. Чинний від 1995–07–01

5.  ДСТУ БА.2–4–4–95. Перелік нормативних документів у галузі будівництва, що діють на території України. Чинний від 1995–07– 01

6.  ДСТУ 3008–95. Документація. Звіти у сфері науки і техніки. Структура і правила оформлення. Чинний від 1996–01–01

7.  ДСТУ 11214–86. Вікна та балкони, двері з подвійним заскленням для житлових та громадських будинків. Чинний від 1996–01–01

8.  ДСТУ 6629. Двері дерев’яні внутрішні для житлових та громадських будинків. Чинний від 1989–01–01

9.  ДСТУ БА. 2.4 – 2 – 95. СПДБ. Умовні графічні зображення і позначення на кресленнях. Генеральний планів і транспорту. Чинний від 1996–01–01

10.  П.П. Ткач. Словник російсько-української будівельної та архітектурної технології Київ, 1995

11.ДСТУ БА.2.4–6–95. Правила виконання робочої документації генеральних планів підприємств, споруд та житлово-цивільних об’єктів . чинний від 1995–07-01
