Введение

Конструкции из дерева и пластмасс относятся к классу легких строительных конструкций, применение которых в строительстве является одним из важных направлений на пути повышения эффективности и ускорения строительного производства.

Деревянные конструкции являются надежными, легкими и долговечными. На основе деревянных конструкций сооружают здания с покрытиями как малых, так и больших пролетов. Из цельных лесоматериалов строят небольшие жилые дома, общественные и производственные здания.

Древесина и конструкции на ее основе обладают большой стойкостью по отношению к агрессивным средам и поэтому во многих случаях целесообразно их применение в зданиях с агрессивными средами. Сравнительная легкость древесины с учетом ее достаточно большой прочности и жесткости позволяет перекрывать значительные пролеты.

Долговечность деревянных конструкций, защищенных от загнивания только конструктивными мерами, достигает сотен лет. В настоящее время помимо конструктивных мер для защиты деревянных конструкций не только от гниения и древоточцев, но одновременно и от возгорания применяют обработку химическими составами, что повышает надежность при многолетней эксплуатации.

Проекты, предназначенные к внедрению в строительство, должны полностью удовлетворять современным, функциональным и эстетическим требованиям и обеспечивать экономичность строительства, благодаря широкому применению прогрессивных объемно-планировочных и конструктивных решений, а также максимальному использованию типовых методов возведения зданий. Всем этим условиям отвечают проекты зданий, выполненные из деревянных конструкций.

Курсовая работа разработана с учетом современных требований государственных стандартов и нормативной документации.

1. Архитектурно-планировочное и конструктивное решение

Согласно схеме 2 задания на проектирование объектом проектирования служит прирельсовый склад. Склад предназначен для хранения и перевалки штучных грузов. Здание не отапливаемое. Торцевые стены глухие. Рампа железобетонная.

Район строительства – г. Красноярск. Пролет здания составляет 28м. Высота здания до низа несущих конструкций покрытия – 8,4м. Шаг несущих конструкций – 5м. Длина здания составляет 70м.

Применяемые материалы: древесина – лиственница, сталь – С235, клей – ФР-100, стеновое ограждение – сэндвич панели (внутренняя и наружная обшивка из оцинкованного профилированного листа), ограждающая конструкция покрытия – профилированный лист.

2. Технико-экономическое сравнение вариантов

При выборе варианта и типа конструкции следует учитывать назначение здания, тип кровли, объемно-планировочные параметры здания, величину нагрузок, условия эксплуатации, архитектурные и другие требования.

В качестве критерия сравнительной экономической эффективности рассматриваемых вариантов покрытия следует принимать минимум собственной массы и стоимости покрытия.

Длительному сравнению и анализу подвергаются 3 выбранных несущих конструкций, представленных ниже. Варианты сравниваются по ориентировочному расходу и стоимости материалов, определяемых по монтажной массе несущих конструкций. Собственная масса конструкций на 1 м2 горизонтальной проекции покрытия определяется по формуле:

qн - постоянная равномерно распределенная нормативная нагрузка, кгс/м2(кН/ м2)

pн - суммарная временная распределенная нормативная нагрузка, кгс/м2(кН/ м2)

l - пролет конструкции, м

k см - коэффициент нагрузки от собственной массы, зависящий от типа конструкции.

Расход древесины на конструкцию, м2/м2

γ = 800 –объемный вес лиственницы , кг/м3

Расход материала на конструкцию определяется по формуле:

k м - коэффициент расхода металла на конструкцию в процентах от монтажной массы.

Вариант 1

Клееная балка из прямолинейных элементов. Пролет 6…24м, k см = 4…6, k м = 0…1. Для пролета L=28м принимаем k см = 6, k м =1.

Вариант 2

Клееная двускатная балка. Пролет 6…24м, k см = 4…5, k м = 0…1. Для пролета L=28м принимаем k см = 5, k м =1.

Вариант 3

Клееная армированная балка. Пролет 12…24м, k см = 3,5…4,5, k м = 10…25. Для пролета L=28м принимаем k см = 4,5, k м =23.

Кровля холодная из профилированных листов (q1n=10 кгc/м2).

Прогоны q2n=6,3 кг/м2.

Полная постоянная нагрузка составляет q1n+ q2n=10+6,3=16,3 кгc/м2.

Временная нормативная нагрузка (снеговая) для III снегового района составляет sn=126 кгc/м2.Определяем собственную массу несущих конструкций:

Вариант 1.

Вариант 2.

Вариант 3.

Определяем расход металла на конструкцию:

Вариант 1.

Вариант 2.

Вариант 3.

Определяем расход древесины на конструкцию:

Вариант 1.

Вариант 2.

Вариант 3.

Сравнение вариантов по расходу материалов и стоимости приведено в табл.1.

Таблица 1. Таблица сравнения вариантов

* - стоимость конструкций приведена в ценах 1991г.

По результатам сравнения вариантов наиболее выгодным является вариант 3, который и принимаем в качестве основного.

3. Расчет профнастила

Согласно ГОСТ 24045-94 по табличным значениям принимаем профнастил Н57-750-0,6 со следующими характеристиками: А = 6,6 см 2

При сжатых узких полках:             При сжатых широких полках:

Ix = 46,2 cм 4 Ix = 46,2 cм 4

Wx,min = 12,0 cм 3 Wx,min = 13,8 cм 3

Масса 1 м 2 = 7,5 кг

Применяемая сталь С-235 с расчетным сопротивлением изгибу Ry=2250 кг/м2 и расчетным сопротивлением сдвигу Rs=1300 кг/м2.

Сбор нагрузок

1)  Постоянная:

Нагрузки на 1м2 покрытия представлены в табл.2.

Таблица 2. Нагрузка на 1 м2 покрытия

Нагрузка от покрытия:

2) Снеговая:

Расчетное значение снеговой нагрузки Sр = 180 кг/м2

Полная расчетная погонная нагрузка:

,

где В=1м – условная ширина грузовой площади.

Расчетную схему принимаем в виде 2-х пролетной балки с пролетом равным 2,8м.

Расчет проводим по двум схемам нагружения.

1-ая схема (см. рис.1):

Постоянная + временная (снеговая)

.

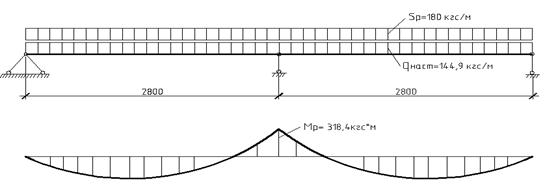

Рис.1. Первая расчетная схема.

Максимальный изгибающий момент над средней опорой равен:

Найдем максимальное напряжение при сжатых узких полках:

Условие прочности соблюдается.

Максимальная поперечная сила на опоре равна из расчета в ПК Лира 9.2: Qmax = 569 кг

Поперечная сила, приходящаяся на одну стенку гофра:

Где 12 – количество стенок гофров на условной ширине листа равной 1м. Проверяем прочность сечения:

Условие прочности соблюдается.

Проверяем прогиб:

Условие жесткости обеспечено.

Проверяем местную устойчивость стенки:

Принимаем

k0 = 3.09

Записываем условие:

Местная устойчивость стенки обеспечена.

2-ая схема (см. рис.2):

Постоянная + временная от сосредоточенного груза, равного N=100×γf =100×1,2=120 кгс. Расчет по этой схеме производим только на прочность.

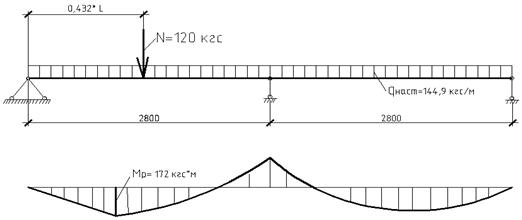

Рис.2. Вторая расчетная схема.

Максимальный изгибающий момент:

Мmax2 =172 кгс×м < Мmax1 = 318,4 кгс×м, следовательно, все условия удовлетворяются.

Окончательно принимаем профнастил Н57-750-0,6.

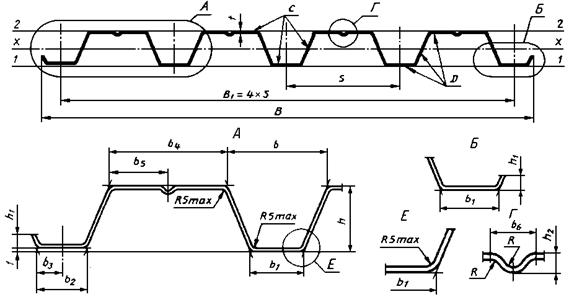

Рис.3. Общий вид профилированного листа.

4. Расчет прогона

Прогоны проектируются равномоментными по консольно-балочной схеме. Расчет консольно-балочных прогонов производим по схеме многопролетной статически неопределимой балки с пролетом L=5м, равным шагу балок покрытия. Шаг прогонов В=2.8м.

Кровля имеет уклон i = 1:10. α = 6˚, соs α = 0,99, sin α = 0,104.

Высоту сечения прогона принимаем:

Ширину сечения прогона принимаем:

Принимаем b=100мм.

Найдем нагрузку от собственного веса прогона:

Нагрузка от покрытия:

Нагрузка от собственного веса:

Снеговая нагрузка:

Нормальная составляющая нагрузки qx:

Максимальный изгибающий момент составляет:

Предельное сопротивление для древесины 2-ого сорта составляет:

Момент сопротивления:

Принимаем сечение из бруса 140´190 мм с характеристиками:

Прогиб прогона:

Соединение прогонов между собой выполняется в виде косого прируба с креплением болтом диаметром 20 мм.

5. Расчет и конструирование армированной клеедеревянной балки

Материал балки – древесина 2-го сорта.

Постоянная нагрузка:

Нормативная:

- вес покрытия 113,3 кгс/м2, вес прогона 6,17 кгс/м2, собственный вес балки 20,51 кгс/м2.

Расчетная:

- вес профнастила 144,9 кгс/м2, вес прогона 6,79 кгс/м2, собственный вес балки 23 кгс/м2. Коэффициент надежности по нагрузки принят γf=1,1 согласно СНиП 2.01.07-85*.

Временная (снеговая):

Нормативная – 126 кгс/м2;

Расчетная – 180 кгс/м2.

Уклон кровли i = 1:10. Следовательно, α =6˚, cos α = 0,99, sin α = 0,104.

Нагрузка на балку, приведенная к горизонтальной плоскости, составляет

Нормативная:

qн =(qпn/ cos α + sn)×В×cos α=[(113,3+6,17+20,51)/

0,99+126]×5×0,99=1323,6 кгс/м.

Расчетная:

q =(qпp/ cos α + sp)×В× cos α = [(144,9 + 6,79 + 23)/0,99 + 180]×5×0,99 = 1764,4 кгс/м.

Расчетная схема балки покрытия представляет однопролетную статически определимую балку пролетом равным 28м, загруженную равномерно распределенной нагрузкой (см. рис.2). Согласно расчетной схеме максимальный момент и поперечная сила, определенные по программе «Лира» составляют М сред = 164,971 тс×м, Qоп = 24,7 тс. Расчетное сечение находится в середине балки

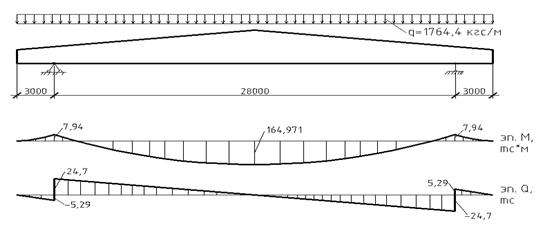

Рис.4. Расчетная схема балки покрытия с эпюрами моментов и поперечной силы.

Определяем высоту балки в середине пролета

hср = l/20 = 28/20 ≈ 1,4 м.

Определяем высоту балки на консоли

hоп = hср /2 ≈ 0,7 м.
