Курсовая работа: Земляные работы при планировке и разработке строительной площадки

Окончательно для выполнения планировочных работ выбираем 2 бульдозера Д-385 на ДЭТ-250 (300л.с.). Число смен при этом будет равно

2.10 Выбор машин для уплотнения грунта

Песок – грунт несвязный. Для его уплотнения могут применяться прицепные или самоходные катки на пневмошинах, вибрационный каток или грунтоуплотняющая машина. Катки должны уплотнять весь отсыпаемый бульдозерами за смену грунт и не простаивать. Грунт не должен переувлажняться или пересыхать. Для полного уплотнения грунта требуется 6-12 проходов катка по одному слою. Рекомендуются следующие размеры захваток (длина гона): для катков на пневмошинах 200м, для виброкатков 200-250м, для трамбующих машин до 200м. При увеличении длины полосы производительность катков возрастает, но при этом появляется опасность высушивания грунта до его окончательного уплотнения. Выбор катка производится в таблице 6.

Таблица 6. Выбор машин для уплотнения грунта.

Окончательно принимаем прицепной решетчатый каток ЗУР-25.

Техническая характеристика катка ЗУР-25

Так как для уплотнения отсыпаемого бульдозерами грунта катку достаточно 7.29 часов в смену, то оставшееся время используется для дополнительных проходок. Число проходок будет равно:

3.Разработка котлована.

3.1  Подсчет объема работ в котловане.

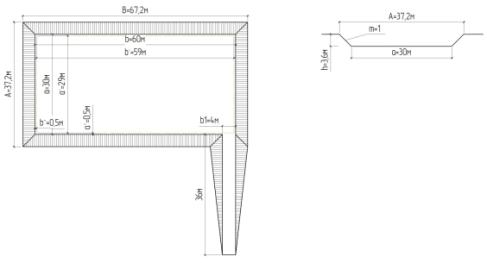

Грунт песок, глубина котлована h=3.6 м, размеры котлована по дну a=30м, b=60м. Коэффициент откоса m=1.

Размеры котлована по верху: А=а+2mh=30+2∙1∙3.6=37.2м

В=b+2mh=60+2∙1∙3.6=67.2м

Объем котлована:

Размеры подземной части сооружения в плане:

Где а=b=0.5м – рабочие зазоры на уровне дна котлована.

Объем пазух для обратной засыпки:

Объем грунта для обратной засыпки:

Для въезда и выезда техники устраивается однополосная въездная траншея шириной b1=4м, уклоном 1:10, т.е. mʹ=10. Объем въездной траншеи:

Объем грунта, оставляемого для обратной засыпки траншеи:

Общий объем грунта, оставляемого для обратной засыпки:

Объем грунта, вывозимого за пределы строительной площадки:

3.2 Выбор экскаватора.

На разработку грунта в котловане берем 18 смен.

Объем грунта, разрабатываемого экскаватором:

Требуемая норма времени в машино-часах на разработку 100 грунта:

По этой величине по таблицам ЕНиР выбираются возможные марки экскаваторов. Для выбора наиболее экономичного варианта рассматриваются два экскаватора. Один – оборудованный прямой лопатой, второй – обратной. Нормы времени выбранных экскаваторов должны быть наиболее близки к требуемой. Норма времени принимается по ЕНиР с учетом, что грунт песок с объемной массой 1,82 т/м3 для разработки экскаватором является грунтом I группы. Экскаваторы выбираются с гидравлическим приводом, оборудованные ковшом с зубьями, погрузка грунта в основном в транспорт.

Таблица 7. Выбор наиболее экономичного варианта экскаватора

Окончательно принимаем экскаватор ЭО-4121А обратная лопата q=0.65 м3, так как норма времени наиболее близка к требуемой.

3.3 Выбор автосамосвалов для вывоза грунта

Выбор возможных марок автосамосвалов выполнен в табл. 8. Для заданного по исходным данным грунта (песок с объемной плотностью γ=1,82 т/м3) принято: группа грунта I, Кн=0.9, Кр=1.12. Для выбранного экскаватора ЭО-4121А обратная лопата q=0.65 м3,

Таблица 8. Выбор автосамосвала по грузоподъемности

Для дальнейшего расчета принимаются автосамосвалы МАЗ 503 и КАМАЗ 5511, для которых отклонение от фактической грузоподъемности не превышает 10%.
