Контрольная работа: Исследование НДС фрагмента плиты перекрытия в здании детского сада на 120 мест

Поз. 1, 4 – соответствует конечному элементу, в котором возникает максимальный Mx в пролёте; Поз. 2, 6 – соответствует конечному элементу, в котором возникает максимальный Mx на какой-либо из опор; Поз. 3, 5 – соответствует конечному элементу, в котором возникает максимальный My в пролёте; Поз. 4, 8 – соответствует конечному элементу, в котором возникает максимальный My на какой-либо из опор.

Черточка в таблице означает, что данная величина для рассматриваемого конечного элемента не определялась, так как её значение для всей совокупности конечных элементов, принадлежащих какой-либо пролётной или надколонной полосы, не является максимальным.

Вывод:

- наиболее нагруженный пролётный участок для сборного варианта плиты перекрытия расположен в по оси «А» (между осями «5» и «6»), а наиболее нагруженная опора расположена по сои 6/А';

- наиболее нагруженный пролётный участок для монолитного варианта плиты перекрытия расположен в по оси «6» (между осями «А» и «Б»), а наиболее нагруженная опора расположена по сои 5/А'.

Теперь приведем значение усилий в сборных ригелях по первому варианту и также выполним их анализ.

а)

б)

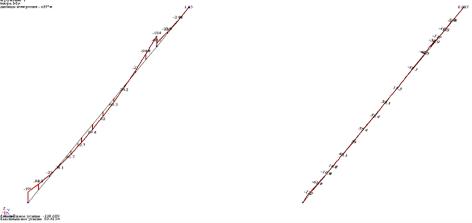

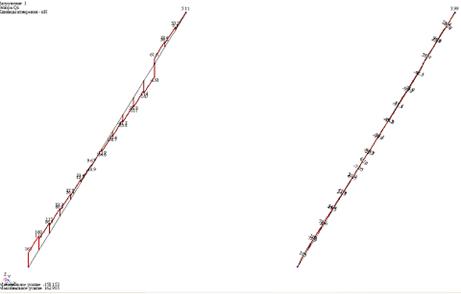

Рисунок 8. Эпюры а) изгибающих моментов и б) перезывающих сил в сборных ригелях плиты перекрытия при действии постоянных нагрузок Загружения-1

Видно, что наиболее нагруженный является средний ригель, расположенный по сои «5». Выпишем для него таблицу РСУ.

Таблица 3 – РСУ для среднего ригеля сборного варианта перекрытия, расположенного по оси «6»

Вывод: наиболее нагруженным является средний ригель, расположенный по оси «6».

Теперь выполним подбор армирования в элементах плиты перекрытия по обоим вариантам. Для сборного достаточно принять типовые круглопустотные плиты шириной 1800мм и тавровые ригели высотой сечения 450мм. Для этих элементов также выпишем расход материалов.

Принимаем следующие ригели:

- для среднего ригеля с опиранием плит на обе полки принимаем марку РДП 6.68 – 80 А800 с расходом бетона 1,12м3 и напрягаемой арматуры – 81,93 кг

- для пристенного ригеля с опиранием плит на одно полку принимаем марку РОП 6.68 – 80 А800 с расходом бетона 1,01м3 и напрягаемой арматуры – 81,93 кг

Принимаем многопустотную плиту перекрытия марки ПК 68.18-10 А800 с расходом бетона 1,28м3 и напрягаемой арматуры – 42 кг

Общий расход бетона на ячейку перекрытия составляет:

- тяжёлого бетона класса В30: 7,25 м3;

- напрягаемой арматуры класса А800: 338,86 кг.

Теперь подберём арматуру в плите перекрытия средствами ПК Лира в подпрограмме Лир-Арм.

а)

б)

в)

г)

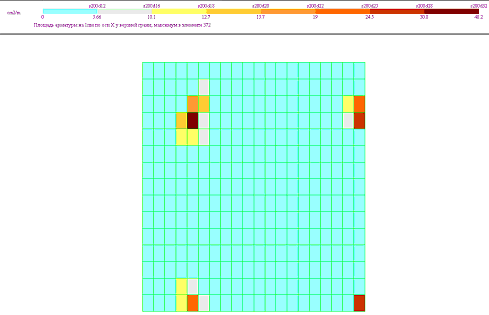

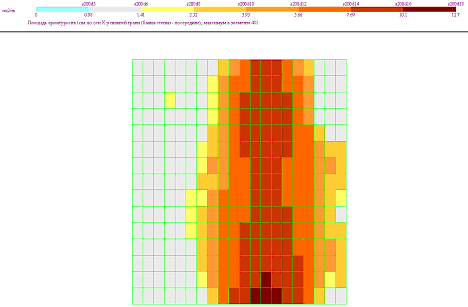

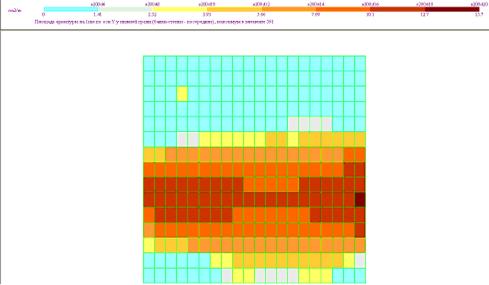

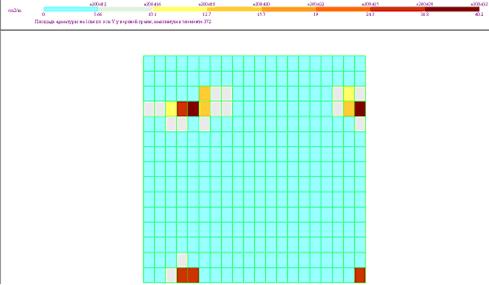

Рисунок 9. Армирование плиты перекрытия первого этажа

Согласно расчётам плиту армируем симметрично - верхней и нижней сплошной сеткой с шагом ячейки 200 мм из арматурными стержней Ø18мм. Дополнительно укладываем верхние сетки над колоннами с шагом ячейки 200 мм из арматурных стержней Ø16мм.

Рассчитаем расход материалов на плиту перекрытия в монолитном варианте исполнения:

- расход тяжёлого бетона класса В20 составляет 9,216м3;

- расход арматуры класса А400 627 кг.

ВЫВОДЫ

Проведён анализ НДС фрагмента плиты перекрытия первого этажа Детского сада для двух вариантов: сборного по серии 1.020-1/87 и монолитного с плоским безбалочным перекрытием.

Расчёты показывают, что первый вариант по расходу стали и бетона является более экономичным:

Общий расход бетона на ячейку перекрытия составляет:

а) по сборному варианту

- тяжёлого бетона класса В30: 7,25 м3;

- напрягаемой арматуры класса А800: 338,86 кг.

Б) по монолитному варианту

- расход тяжёлого бетона класса В20 составляет 9,216м3;

- расход арматуры класса А400 627 кг.

Литература

1. СНиП 2.01.07-85* «Нагрузки и воздействия», Госстрой России. - М:ГУП ЦПП 2002 г.-44с.

2. СНиП 2.03.01-84*. Бетонные и железобетонные конструкции/ Госсторойиздат СССР - М.: ЦИТП Госстроя СССР, 1989 г.

3. Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры (к СП 52-101-2003). ЦНИИПромзданий, НИИЖБ.- М.: ОАО «ЦНИИПромзданий, 2005. – 214 с.
