Пример инженерной оценки гидродинамической аварии

Задача. В результате весеннего половодья произошел подъём уровня воды в реке Ижорка, через которую наведен металлический мост. Близь реки расположен пос. Коптяевка, и недалеко от него имеется водохранилище с плотиной.

После переполнения водохранилища и прорыва плотины через проран в ней с параметром в безразмерном виде - В=0,5 началось резкое увеличение уровня воды в р. Ижорке, и гидропоток воды устремился к пос. Коптяевка.

Известны высота уровня воды в верхнем бъефе плотины Н0=80м, удаление створа объекта от плотины L=5 км, гидравлический уклон водной поверхности реки i =1·10-3, а также высота месторасположения объекта hм=2м, максимальная высота затопления участка местности (поселка) по створу объекта hзат=8 м и высота прямоугольника, эквивалентного по площади смоченному периметру в створе объекта, hср= 5 м.

Объект экономики: здания - каркасные панельные; склады - кирпичные; оборудование - сети КЭС: кабель подземный. В поселке 57 одноэтажных кирпичных домов, их подвалы - каменные. В каждом доме проведены трубы газоснабжения. В поселке проходит дорога с асфальтобетонным покрытием. Определить параметры волны прорыва - высоту, скорость и степень возможных разрушений на объекте и в поселке

Исходные данные:

ü  Высота уровня воды в верхнем бъефе плотины: Н0=80м

ü  Удаление створа объекта от плотины: L=5 км

ü  Гидравлический уклон водной поверхности реки: i =1·10-3

ü  Высота прямоугольника, эквивалентного по площади смоченному периметру в створе объекта: hср= 5 м

РЕШЕНИЕ:

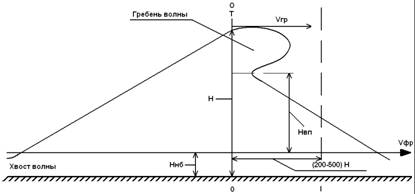

1.  Высота волны прорыва (рис 1.)

гидродинамическая авария половодье волна

Из табл.1 для В=0,5, Н0 = 80 м, i = 1· 10-3, находим А1=320, В1=166. Тогда:

= 4,45 (м)

Рисунок 1

Таблица 1

Значения коэффициентов А, В при гидравлическом уклоне реки

2. Скорость волны прорыва:
