Дипломная работа: Создание офисной сети под управлением Windows Serwer 2003


Дипломная работа: Создание офисной сети под управлением Windows Serwer 2003

Содержание

Введение

1. Теоретическая часть

1.1 Теоретические основы построения офисной сети

1.1.1 Операционная система офисной сети

1.1.2 Требования к ОС офисной сети

1.2 Преимущества и недостатки сетевых операционных систем

1.2.1 OC Unix

1.2.2 OC NetWare

1.2.3 OC Windows Server 2003

2. Практическая часть

2.1 Техническое задание на создание офисной сети под управлением операционной системы Windows Server 2003 (Enterprise Edition)

2.2 Реализация офисной сети под управлением операционной системы Windows Server 2003 (Enterprise Edition)

2.2.1 Установка и управление

2.2.2 Сетевые свойства

2.2.3 Средства удаленного доступа

2.2.4 Средства для работы в Интернете

2.2.5 Соединение локальных сетей через Интернет

2.2.6 Основные и дополнительные функции и возможности Windows NT Server

2.2.7 Функциональная схема локальной вычислительной сети

2.2.8 Логическая организация сетей Windows Server 2003

2.2.9 Выбор модели организации сети

2.2.10 Организация защиты сети

Заключение

Глоссарий

Список литературы

Приложение А

Приложение Б

операционная офисная сеть локальная


Введение

Компьютеры уже прочно вошли в современный мир, во все сферы человеческой деятельности и науки, тем самым, создавая необходимость в обеспечении их различным программным обеспечением. Конечно, в первую очередь это связано с развитием электронной вычислительной техники и с её быстрым совершенствованием и внедрением в различные сферы человеческой деятельности.

Причиной столь интенсивного развития информационных технологий является все возрастающая потребность в быстрой и качественной обработки информации, потоки которой с развитием общества растут как снежный ком.

В начале 70-х годов появились первые сетевые операционные системы, которые в отличие от многотерминальных ОС позволяли не только рассредоточить пользователей, но и организовать распределенное хранение и обработку данных между несколькими компьютерами, связанными электрическими связями. Любая сетевая операционная система, с одной стороны, выполняет все функции локальной операционной системы, а с другой стороны, обладает некоторыми дополнительными средствами, позволяющими ей взаимодействовать по сети с операционными системами других компьютеров. Программные модули, реализующие сетевые функции, появлялись в операционных системах постепенно, по мере развития сетевых технологий, аппаратной базы компьютеров и возникновения новых задач, требующих сетевой обработки.

Объединение компьютеров в сети позволило значительно повысить производительность труда. Компьютерные сети используются как для производственных (или офисных) нужд, так и для обучения, общения и т.д.

В 90-е годы практически все операционные системы, занимающие заметное место на рынке, стали сетевыми. Сетевые функции сегодня встраиваются в ядро ОС, являясь ее неотъемлемой частью. Операционные системы получили средства для работы со всеми основными технологиями локальных (Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, ATM) и глобальных (Х.25, frame relay, ISDN, ATM) сетей, а также средства для создания составных сетей (IP, IPX, AppleTalk, RIP, OSPF, NLSP).

К настоящему времени достаточно ясно определилась тройка лидеров в классе офисных ОС – это Novell NetWare 4.x и 5.0, Microsoft Windows NT 4.0 и Windows 2000, а также UNIX- системы различных производителей аппаратных платформ.

В рамках моей работы мне нужно выбрать ОС моим требованиям. В организации есть определённое количество компьютеров, на базе процессора Pentium, и нужно объединить их в сеть.

Реализация предложенной работы позволит сократить бумажный документооборот внутри офиса, повысить производительность труда, сократить время на обработку информации. ЛВС подразделения управляется операционной системой Windows NT. Предполагается провести исследование встроенных возможностей этой ОС.


1. Теоретическая часть

1.1  Теоретические основы построения офисной сети

На рис. 1 показаны основные функциональные компоненты сетевой ОС:

·  средства управления локальными ресурсами компьютера реализуют все функции ОС автономного компьютера (распределение оперативной памяти между процессами, планирование и диспетчеризацию процессов, управление процессорами в мультипроцессорных машинах, управление внешней памятью, интерфейс с пользователем и т. д.);

·  сетевые средства, в свою очередь, можно разделить на три компонента:

·  средства предоставления локальных ресурсов и услуг в общее пользова ние — серверная часть ОС;

·  средства запроса доступа к удаленным ресурсам и услугам — клиентская часть ОС',

·  транспортные средства ОС, которые совместно с коммуникационной системой обеспечивают передачу сообщений между компьютерами сети.

Рис. 1. Функциональные компоненты сетевой ОС


Упрощенно работа сетевой ОС происходит следующим образом. Предположим, что пользователь компьютера А решил разместить свой файл на диске другого компьютера сети — компьютера В. Для этого он набирает на клавиатуре соответствующую команду и нажимает клавишу Enter. Программный модуль ОС, отвечающий за интерфейс с пользователем, принимает эту команду и передает ее клиентской части ОС компьютера А.

Клиентская часть ОС не может получить непосредственный доступ к ресурсам другого компьютера — в данном случае к дискам и файлам компьютера В. Она может только «попросить» об этом серверную часть ОС, работающую на том компьютере, которому принадлежат эти ресурсы. Эти «просьбы» выражаются в виде сообщений, передаваемых по сети. Сообщения могут содержать не только команды на выполнение некоторых действий, но и собственно данные, например содержимое некоторого файла.

Управляют передачей сообщений между клиентской и серверными частями по коммуникационной системе сети транспортные средства ОС. Эти средства выполняют такие функции, как формирование сообщений, разбиение сообщения на части (пакеты, кадры), преобразование имен компьютеров в числовые адреса, организацию надежной доставки сообщений, определение маршрута в сложной сети и т. д. и т. п. Правила взаимодействия компьютеров при передаче сообщений по сети фиксируются в коммуникационных протоколах, таких как Ethernet, Token Ring, IP, IPX и пр. Чтобы два компьютера смогли обмениваться сообщениями по сети, транспортные средства их ОС должны поддерживать некоторый общий набор коммуникационных протоколов. Коммуникационные протоколы переносят сообщения клиентских и серверных частей ОС по сети, не вникая в их содержание.

На стороне компьютера В, на диске которого пользователь хочет разместить свой файл, должна работать серверная часть ОС, постоянно ожидающая прихода запросов из сети на удаленный доступ к ресурсам этого компьютера. Серверная часть, приняв запрос из сети, обращается к локальному диску и записывает в один из его каталогов указанный файл. Конечно, для выполнения этих действий требуется не одно, а целая серия сообщений, переносящих между компьютерами команды ОС и части передаваемого файла.

Очень удобной и полезной функцией клиентской части ОС является способность отличить запрос к удаленному файлу от запроса к локальному файлу. Если клиентская часть ОС умеет это делать, то приложения не должны заботиться о том, с локальным или удаленным файлом они работают, — клиентская программа сама распознает и перенаправляет (redirect) запрос к удаленной машине. Отсюда и название, часто используемое для клиентской части сетевой ОС. Иногда функции распознавания выделяются в отдельный программный мо дуль, в этом случае редиректором называют не всю клиентскую часть, а только этот модуль.

Клиентские части сетевых ОС выполняют также преобразование форматов запросов к ресурсам. Они принимают запросы от приложений на доступ к сетевым ресурсам в локальной форме, то есть в форме, принятой в локальной части ОС. В сеть же запрос передается клиентской частью в другой форме, соответствую щей требованиям серверной части ОС, работающей на компьютере, где расположен требуемый ресурс. Клиентская часть также осуществляет прием ответов от серверной части и преобразование их в локальный формат, так что для приложения выполнение локальных и удаленных запросов неразличимо.

От того, насколько богатый набор услуг предлагает операционная система конечным пользователям, приложениям и администраторам сети, зависит ее позиция в общем ряду сетевых ОС.

Сетевые службы по своей природе являются клиент-серверными системами. Поскольку при реализации любого сетевого сервиса естественно возникает источник запросов (клиент) и исполнитель запросов (сервер), то и любая сетевая служба содержит в своем составе две несимметричные части — клиентскую и серверную (рис. 2). Сетевая служба может быть представлена в операционной системе либо обеими (клиентской и серверной)  частями, либо только одной из них.

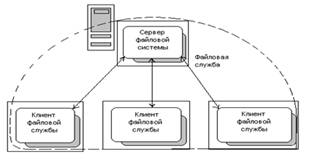

Рис 2. Клиент-серверная природа сетевых служб

Обычно говорят, что сервер предоставляет свои ресурсы клиенту, а клиент ими пользуется. Необходимо отметить, что при предоставлении сетевой службой не которой услуги используются ресурсы не только сервера, но и клиента. Клиент может затрачивать значительную часть своих ресурсов (дискового пространства, процессорного времени и т. п.) на поддержание работы сетевой службы. Например, при реализации почтовой службы на диске клиента может храниться локальная копия базы данных, содержащей его обширную переписку. В этом случае клиент выполняет большую работу при формировании сообщений в различных форматах, в том числе и сложном мультимедийном, поддерживает-ведение адресной книги и выполняет еще много различных вспомогательных работ. Принципиальной же разницей между клиентом и сервером является то, что инициатором выполнения работы сетевой службой всегда выступает клиент, а сер вер всегда находится в режиме пассивного ожидания запросов. Например, почтовый сервер осуществляет доставку почты на компьютер пользователя только при поступлении запроса от почтового клиента.

Обычно взаимодействие между клиентской и серверной частями стандартизует ся, так что один тип сервера может быть рассчитан на работу с клиентами разно го типа, реализованными различными способами и, может быть, разными производителями. Единственное условие для этого клиенты и сервер должны поддерживать общий стандартный протокол взаимодействия.

В зависимости от того, как распределены функции между компьютерами сети, они могут выступать в трех разных ролях:

·  компьютер, занимающийся исключительно обслуживанием запросов других компьютеров, играет роль выделенного сервера сети;

·  компьютер, обращающийся с запросами к ресурсам другой машины, исполняет роль клиентского узла;

·  компьютер, совмещающий функции клиента и сервера, является одноранговым узлом.

Очевидно, что сеть не может состоять только из клиентских или только из серверных узлов. Сеть, оправдывающая свое назначение и обеспечивающая взаимодействие компьютеров, может быть построена по одной из трех следующих схем:

·  сеть на основе одноранговых узлов — одноранговая сеть,

·  сеть на основе клиентов и серверов — сеть с выделенными серверами;

·  сеть, включающая узлы всех типов, — гибридная сеть.

1.1.1 Операционная система офисной сети

Офисная сеть в основном является одноранговой, где все компьютеры равны в возможностях доступа к ресурсам друг друга. Каждый пользователь может по своему желанию обьявить какой-либо ресурс своего компьютера разделяемым, после чего другие пользователи могут его использовать. В одноранговых сетях на всех компьютерах устанавливается такая операционная система, которая предоставляет всем компьютерам в сети потенциально равные возможности. Сетевые операционные системы такого типа называются одноранговыми ОС. Очевидно, что одноранго вые ОС должны включать как серверные, так и клиентские компоненты сетевых служб.

При потенциальном равноправии всех компьютеров в одноранговой сети часто возникает функциональная несимметричность. Обычно в сети имеются пользователи, которые не желают предоставлять свои ресурсы в совместное пользование. В таком случае серверные возможности их операционных систем не активизируются, и компьютеры выполняют роль «чистых» клиентов.

1.1.2 Требования к ОС офисной сети

Главным требованием, предъявляемые к операционной системе, является выполнение ею основных функций эффективного управления ресурсами и обеспечение удобного интерфейса для пользователя и прикладных программ. Современная ОС, как правило, должна поддерживать мультипрограммную обработку, виртуальную память, свопинг, многооконный графический интерфейс пользователя, а также выполнять многие другие необходимые функции и услуги. Кроме этих требований функциональной полноты к операционным системам предъявляются не менее важные эксплуатационные требования, которые перечислены ниже.

·  Расширяемость. В то время как аппаратная часть компьютера устаревает за несколько лет, полезная жизнь операционных систем может измеряться десятилетиями. Поэтому операционные системы всегда изменяются со временем эволюционно, и эти изменения более значимы, чем изменения аппаратных средств. Изменения ОС обычно заключаются в приобретении ею новых свойств, например поддержке новых типов внешних устройств или новых сетевых технологий. Если код ОС написан таким образом, что дополнения и изменения могут вноситься без на рушения целостности системы, то такую ОС называют расширяемой. Расширяемость достигается за счет модульной структуры ОС, при которой про граммы строятся из набора отдельных модулей, взаимодействующих только через функциональный интерфейс.

·  Переносимость. В идеале код ОС должен легко переноситься с процессора одного типа на процессор другого типа и с аппаратной платформы (которые различаются не только типом процессора, но и способом организации всей аппаратуры компьютера) одного типа на аппаратную платформу другого типа. Переносимые ОС имеют несколько вариантов реализации для разных платформ, такое свойство ОС называют также многоплатформенностъю.

·  Совместимость. Существует несколько «долгоживущих» популярных операционных систем, для которых наработана широкая номенклатура приложений. Некоторые из них пользуются широкой популярностью. Поэтому для пользователя, переходящего по тем или иным причинам с одной ОС на другую, очень привлекательна возможность запуска в новой операционной системе привычно го приложения. Если ОС имеет средства для выполнения прикладных про грамм, написанных для других операционных систем, то про нее говорят, что она обладает совместимостью с этими ОС. Следует различать совместимость на уровне двоичных кодов и совместимость на уровне исходных текстов. Понятие совместимости включает также поддержку пользовательских интерфейсов других ОС.

·  Надежность и отказоустойчивость. Система должна быть защищена как от внутренних, так и от внешних ошибок, сбоев и отказов. Ее действия должны быть всегда предсказуемыми, а приложения не должны иметь возможности наносить вред ОС. Надежность и отказоустойчивость ОС, прежде всего, определяются архитектурными решениями, положенными в ее основу, а также качеством ее реализации (отлаженностью кода). Кроме того, важно, включает ли ОС программную поддержку аппаратных средств обеспечения отказоустойчивости, таких, например, как дисковые массивы или источники бесперебойного питания.

Простейшая структуризация ОС состоит в разделении всех компонентов ОС на модули, выполняющие основные функции ОС (ядро), и модули, выполняющие вспомогательные функции ОС. Вспомогательные модули ОС оформляются либо в виде приложений (утилиты и системные обрабатывающие программы), либо в виде библиотек процедур. Вспомогательные модули загружаются в оперативную память только на время выполнения своих функций, то есть являются транзитными. Модули ядра постоянно находятся в оперативной памяти, то есть являются резидентными.

При наличии аппаратной поддержки режимов с разными уровнями полномочий устойчивость ОС может быть повышена путем выполнения функций ядра в привилегированном режиме, а вспомогательных модулей ОС и приложений — в пользовательском. Это дает возможность защитить коды и данные ОС и приложений от несанкционированного доступа. ОС может выступать в роли арбитра в спорах приложений за ресурсы.

Важнейшей функцией операционной системы является организация рационального использования всех ее аппаратных и информационных ресурсов. К основным ресурсам могут быть отнесены процессоры, память, внешние устройства, данные и программы. Располагающая одними и теми же аппаратными ресурса ми, но управляемая различными ОС, вычислительная система может работать с разной степенью эффективности. Поэтому знание внутренних механизмов операционной системы позволяет косвенно судить о ее эксплуатационных возможностях и характеристиках. Хотя и в однопрограммной ОС необходимо решать задачи управления ресурсами (например, распределение памяти между приложением и ОС), главные сложности на этом пути возникают в мультипрограммных ОС, в которых за ресурсы конкурируют сразу несколько приложений. Именно поэтому большая часть всех проблем, рассматриваемых в этой главе, относится к мультипрограммным системам.

В наши дни становится общепринятым введение в ОС функций поддержки мультипроцессорной обработки данных. Такие функции имеются во всех популярных ОС, таких как Microsoft Windows NT , начиная с 4.1.

Создать процесс — это прежде всего означает создать описатель процесса, в качестве которого выступает одна или несколько информационных структур, содержащих все сведения о процессе, необходимые операционной системе для управления им. В число таких сведений могут входить, например, идентификатор процесса, данные о расположении в памяти исполняемого модуля, степень привилегированности процесса (приоритет и права доступа) и т. п. Примерами описателей процесса являются блок управления задачей (ТСВ - - Task Control Block) в OS/360, управляющий блок процесса (РСВ — Process Control Block) в OS/2, дескриптор процесса в UNIX, объект-процесс (object-process) в Windows NT. Создание описателя процесса знаменует собой появление в системе еще одного претендента на вычислительные ресурсы. Начиная с этого момента при распре делении ресурсов ОС должна принимать во внимание потребности нового процесса.

Создание процесса включает загрузку кодов и данных исполняемой программы данного процесса с диска в оперативную память. Для этого ОС должна обнаружить местоположение такой программы на диске, перераспределить оперативную память и выделить память исполняемой программе нового процесса. Затем необходимо считать программу в выделенные для нее участки памяти и, воз можно, изменить параметры программы в зависимости от размещения в памяти. В системах с виртуальной памятью в начальный момент может загружаться толь ко часть кодов и данных процесса, с тем чтобы «подкачивать» остальные по мере необходимости. Существуют системы, в которых на этапе создания процесса не требуется непременно загружать коды и данные в оперативную память, вместо этого исполняемый модуль копируется из того каталога файловой системы, в котором он изначально находился, в область подкачки — специальную область диска, отведенную для хранения кодов и данных процессов. При выполнении всех этих действий подсистема управления процессами тесно взаимодействует с подсистемой управления памятью и файловой системой.

ОС выполняет планирование потоков, принимая во внимание их состояние. В мультипрограммной системе поток может находиться в одном из трех основных состояний:

·  выполнение — активное состояние потока, во время которого поток обладает всеми необходимыми ресурсами и непосредственно выполняется процессором;

·  ожидание — пассивное состояние потока, находясь в котором, поток заблокирован по своим внутренним причинам (ждет осуществления некоторого события, например завершения операции ввода-вывода, получения сообщения от другого потока или освобождения какого-либо необходимого ему ресурса);

·  готовность — также пассивное состояние потока, но в этом случае поток за блокирован в связи с внешним по отношению к нему обстоятельством (имеет все требуемые для него ресурсы, готов выполняться, однако процессор занят выполнением другого потока).

·  С самых общих позиций все множество алгоритмов планирования можно разделить на два класса: вытесняющие и невытесняющие алгоритмы планирования.

·  Не вытесняющие (поп-preemptive) алгоритмы основаны на том, что активному потоку позволяется выполняться, пока он сам, по собственной инициативе, не отдаст управление операционной системе для того, чтобы та выбрала из ' очереди другой готовый к выполнению поток.

·  Вытесняющие (preemptive) алгоритмы — это такие способы планирования потоков, в которых решение о переключении процессора с выполнения одного потока на выполнение другого потока принимается операционной системой, а не активной задачей.

·  Почти во всех современных операционных системах, ориентированных на высокопроизводительное выполнение приложений (UNIX, Windows NT/2000/2003/2008, OS/2, VAX/VMS), реализованы вытесняющие алгоритмы планирования потоков (процессов).

В основе многих вытесняющих алгоритмов планирования лежит концепция квантования. В соответствии с этой концепцией каждому потоку поочередно для выполнения предоставляется ограниченный непрерывный период процессорного времени — квант. Смена активного потока происходит, если:

·  поток завершился и покинул систему;

·  произошла ошибка;

·  поток перешел в состояние ожидания;

·  исчерпан квант процессорного времени, отведенный данному потоку.

Другой важной концепцией, лежащей в основе многих вытесняющих алгоритмов планирования, является приоритетное обслуживание. Приоритетное обслуживание предполагает наличие у потоков некоторой изначально известной характеристики — приоритета, на основании которой определяется порядок их выполнения. Приоритет — это число, характеризующее степень привилегированности потока при использовании ресурсов вычислительной машины, в частности процессорного времени: чем выше приоритет, тем выше привилегии, тем меньше времени будет проводить поток в очередях.

Приоритет может выражаться целым или дробным, положительным или отрицательным значением. В некоторых ОС принято, что приоритет потока тем выше, чем больше (в арифметическом смысле) число, обозначающее приоритет. В других системах, наоборот, чем меньше число, тем выше приоритет.


1.2 Преимущества и недостатки сетевых операционных систем

1.2.1 OC Unix

ОС Unix является старейшей сетевой операционной системой (создана в 1969г.) и по сегодняшний день использующейся в Internet. Существует множество клонов Unix — практически ничем не отличающихся друг от друга операционных систем разных производителей: FreeBSD, BSD Unix (университет Berkley), SunOS, Solaris (фирма Sun Microsystems), AIX (фирма IBM), HP-UX (фирмы Hewlet Packard), SCO (фирмы SCO) и др. Самым популярным клоном Unix пожалуй является FreeBSD, в основном из-за того, что ее исходные тексты распространяются свободно, что позволяет произвольно переделывать ОС "под себя", а также тестировать систему на отсутствие ошибок и "черного хода". В связи с этим, FreeBSD содержит гораздо меньше ошибок, чем коммерческие варианты Unix, т.к. отладкой и устранением ошибок занималась не одна компания, а все программистское сообщество.

UNIX - группа переносимых, многозадачных и многопользовательских операционных систем.

Первая система UNIX была разработана в 1969 г. в подразделении Bell Labs компании AT&T. С тех пор было создано большое количество различных UNIX-систем. Юридически лишь некоторые из них имеют полное право называться «UNIX»; остальные же, хотя и используют сходные концепции и технологии, объединяются термином «UNIX-подобные»(англ. Unix-like). Для краткости в данной статье под UNIX-системами подразумеваются как истинные UNIX, так и UNIX-подобные ОС.

Страницы: 1, 2, 3, 4, 5, 6
