Введение

Автоматизация является одним из важнейших факторов роста производительности труда в промышленном производстве. Непрерывным условием ускорения темпов роста автоматизации является развития технических средств автоматизации. К техническим средствам автоматизации относятся все устройства, входящие в систему управления и предназначенные для получения информации, ее передачи, хранения и преобразования, а также для осуществления управляющих и регулирующих воздействий на технологический объект управления.

Развития технологических средств автоматизации является сложным процессом, в основе которого лежат интересы автоматизируемых производств потребителей, с одной стороны и экономические возможности предприятий – изготовителей с другой. Первичным стимулом развития является повышение эффективности работы производств – потребителей, за счет внедрения новой техники могут быть целесообразными только при условии быстрой окупаемости затрат. Поэтому критерием всех решений по разработкам и внедрению новых средств, должен быть суммарный экономический эффект, с учетом всех затрат на разработку, производство и внедрение. Соответственно к разработке, изготовлению следует принимать, прежде всего, те варианты технических средств, которые обеспечиваю максимум суммарного эффекта.

При строгом выполнении такого принципа разработки и внедрения новых средств, процесс их развития является строго оптимальным и как следствие этого, объективных. Однако достаточно строгое обоснование оптимальности средств на стадии их разработки и внедрения практически невозможно из-за сложности и ограниченной точности оценок суммарного ожидаемого эффекта. Поэтому единственным объективным критерием оптимальности средств может быть только широкий их практической эксплуатации, который позволяет отобразить неудачные решения и развития и развить те принципы, схем и

конструкции, которые в целом соответствуют требованиям максимальной экономичности.

Наличие такого критерия позволяет рассматривать развитие технических средств автоматизации как в целом объективный процесс. Соответственно постоянно обновляющиеся составы технических средств автоматизации и их технические характеристики могут расцениваться как приближающиеся в среднем к оптимальным на данной ступени развития материального производства.

Использование автоматизированных линий и машин, автоматических манипуляторов с программным управлением позволит исключить ручной малоквалифицированный труд, особенно в тяжелых и вредных условиях для человека.

Постоянное расширение сферы автоматизации является одной из главных особенностей промышленности на данном этапе.

Особое внимание уделяется вопросам промышленной экологии и безопасности труда производства. При проектировании современной технологии, оборудования и конструкций необходимо научно обосновано подходить к разработке безопасности и безвредности работ.

На современном этапе развития народного хозяйства страны одной из основных задач является повышение эффективности общественного производства на основе научно-технического процесса и более полное использования всех резервов. Эта задача неразрывно связана с проблемой оптимизации проектных решений, цель которых заключается в создании необходимых предпосылок для повышения эффективности капиталовложений, сокращения сроков их окупаемости и обеспечения наибольшего прироста продукции на каждый затраченный рубль. Повышение производительности труда, выпуск качественной продукции, улучшение условий труда и отдыха трудящихся обеспечивают системы вентиляции и кондиционирования воздуха, которые создают необходимый микроклимат и качество воздушной среды в помещениях.

Широкое применение кондиционирования воздуха в производственных и жилых зданиях обусловлено следующими объективными причинами. Развитием новых производств электронной, электротехнической, машиностроительной, химической, текстильной, и других отраслей промышленности, остро нуждающихся в поддержании определенных и постоянных параметров состояния воздуха; возрастающими требованиями к условию труда и повышению производительности в горячих и мокрых цехах, угольных шахтах, рудниках и пр. Оснащением предприятий промышленности связи, научно-исследовательских и конструкторских организаций дорогостоящими приборами и счетно-решающими машинами, точная и безотказная работа которых возможна только при определенных температуре и относительной влажности воздуха; увеличивающимся строительством закрытых помещений для длительного пребывания больших количеств людей (театры, кинотеатры, концертные залы, стадионы, рестораны, вокзалы и т.д.).

Вентиляцией называется совокупность мероприятий и устройств, используемых при организации воздухообмена для обеспечения заданного состояния воздушной среды в помещениях и на рабочих местах в соответствии со СНиП (строительными нормами и правилами). Системы вентиляции обеспечивают поддержание допустимых метеорологических параметров в помещениях различного назначения.

Кондиционирование воздуха – это создание и автоматическое поддержание (регулирование) в закрытых помещениях всех или отдельных параметров (температуры, влажности, чистоты, скорости движения) воздуха на определенном уровне с целью обеспечения оптимальных метеорологических условий, наиболее благоприятных для самочувствия людей, ведения технологического процесса и обеспечения сохранности ценностей культуры.

1. Характеристика объекта автоматизации

1.1 Назначение технологического объекта

Система автоматического управления приточно-вытяжной вентиляции. Областью применения системы является поддержание заданных параметров в системе вентиляции и кондиционирования воздуха, защита дорогостоящих агрегатов. Предусматривается использование системы в строящихся и реконструируемых зданий.

1.2 Техническая характеристика объекта

В представленном дипломном проекте разрабатывается система управления приточно-вытяжной вентиляцией офисного помещения. Работа системы включает организацию управления одной системой вентиляции и кондиционирования, которая является основой для разработки подобных систем. Отличительной особенностью данной работы является то, что автоматизация системы разработана на свободно программируемом контроллере пятого поколения LOGO!…0BA5 фирмы «Siemens». Применение контроллеров данного типа экономически эффективно из-за относительно низкой стоимости контроллера и возможностью работы с пассивными датчиками с чувствительными элементами LG-Ni 1000 или Pt 100, а также с датчиками передающие активные выходные унифицированные сигналы DС 0…10В или 4…20мА. Кондиционирование воздуха осуществляется комплексом технических средств, называемым системой кондиционирования воздуха (СКВ). В состав СКВ входят технические средства забора воздуха, подготовки, то есть придания необходимых кондиций (фильтры, теплообменники, увлажнители или осушители воздуха), перемещения (вентиляторы) и его распределения, а также средства хладо и теплоснабжения, автоматики, дистанционного управления и контроля.

СКВ больших общественных, административных и производственных зданий обслуживаются, как правило, комплексными автоматизированными системами управления. Автоматизированная система кондиционирования поддерживает заданное состояние воздуха в помещении независимо от колебаний параметров окружающей среды (атмосферных условий).

В результате технологических и бытовых процессов в воздух помещения поступают тепло и влага. Для поддержания заданных температурно-влажностных условий в помещении необходимо подавать в него приточный воздух с определенными параметрами. Параметры наружного воздуха изменяются во времени. Поэтому прежде чем подать наружный воздух в помещение, его необходимо специально обработать, придав ему определенные кондиции. Процесс создания и поддержания определенных параметров воздушной среды называют кондиционированием воздуха. Обычно при кондиционировании воздуха его в основном подвергают тепловлажностной обработке.

В жаркие летние дни наружный воздух имеет высокую температуру и большую влажность. Перед подачей в помещение такой воздух необходимо охладить, а иногда и осушить. Зимой наружный воздух имеет низкую температуру и небольшую влажность, поэтому перед подачей в помещение его приходиться нагревать и увлажнять.

Установки кондиционирования воздуха имеют специальные устройства для определенных видов его обработки. Нагревают воздух обычно в калориферах, где он получает тепло от оребренных или гладких поверхностей трубок, по которым протекает теплоноситель. Охлаждение воздуха осуществляется в поверхностных или в контактных воздухоохладителях. В поверхностных воздухоохладителях воздух отдает тепло поверхностям трубок, по которым пропускают холодную воду или другой хладоноситель. Если эти поверхности имеют температуру ниже точки росы, то на них выпадает влага из воздуха, и воздух не только охлаждается, но и осушается. Поверхности трубок воздухоохладителя или калорифера в некоторых случаях орошают водой, так как воздух интенсивнее обменивается теплом со смоченной поверхностью.

Кроме того, при орошении водой воздух можно наряду с нагреванием или охлаждением осушать или увлажнять. Наиболее часто воздух проходит через дождевое пространство оросительной камеры, в которой форсунками разбрызгивается охлажденная вода. В некоторых случаях применяют контактные охладители с орошаемой насадкой. В них охлажденной водой орошается слой (насадка) из фарфоровых или металлических колец, древесных стружек проходя через лабиринтовые ходы смоченной насадки, охлаждается и осушается или увлажняется. В последнее время контактные устройства начинают применять также и для нагревания воздуха.

Комплекс технических средств и устройств, для приготовления приточного воздуха с заданными параметрами и поддержания в помещениях оптимального или заданного состояния воздушной среды (независимо от изменения внешних и внутренних факторов), называется системой кондиционирования воздуха. Система кондиционирования позволяет автоматически поддерживать заданную температуру, влажность и скорость движения воздуха, его чистоту, газовый состав, ароматические запахи, содержание легких и тяжелых ионов, а в ряде случаев определенное барометрическое давление. В большинстве жилых, общественных и промышленных зданий современные системы кондиционирования позволяют поддерживать только первые четыре из перечисленных параметров.

2. Автоматизация процесса регулирования

2.1 Выбор параметров контроля

При автоматизации процесса регулирования в пределах каждого контура возможны различные решения схем. Выбор схемы автоматизации связан с анализом кратковременных суточных изменений режимов работы систем кондиционирования. Он определяется динамическими свойствами системы и предъявляемыми требованиями по точности регулирования, быстродействию и другим показателям.

Для систем кондиционирования различного назначения эти требования варьируются в довольно широких пределах. Например, для комфортного кондиционирования допустимы колебания tв до ±1 (1,5)°С, φв до ±10%, для технологического кондиционирования – tв до 0,5 (1)°С, φв до ±5%, для специальных систем – tв до ±0,1 °С, φв до ±2%. Регулирование приточных вентиляционных систем, как правило, осуществляется только в зимнее время, регулирование систем кондиционирования – в течение всего периода эксплуатации.

По своим динамическим свойствам системы кондиционирования и обслуживаемые ими помещения относятся к объектам с разделенными параметрами, нестационарные процессы в которых описываются дифференциальными уравнениями в частных производных. Аналитическое решение таких уравнений крайне затруднительно, поэтому для инженерных расчетов пользуются упрощенными зависимостями, полностью справедливыми только для объектов с сосредоточенными параметрами. Элементы систем кондиционирования воздуха рассматриваются как инерционные объекты, работающие с запаздыванием.

Анализ суточных изменений расчетных режимов работы систем кондиционирования с учетом нестационарности процессов, происходящих в них,

позволяет определить тепловые нагрузки, действующие на системы, и характер их изменения. Такой анализ выполняется по различным методикам, основанным на частных решениях исходной системы дифференциальных уравнений.

Средства автоматизации должны соответствовать требуемой точности поддержания параметров. Устройства автоматики принципиально могут обеспечить любую степень точности поддержания параметров, но бесполезно добиваться точного регулирования, если этого не требует функциональное назначение обслуживаемых помещений или если сама система кондиционирования не способна в некоторой мере реагировать на сигналы регуляторов. Ни по практическим, ни по экономическим соображениям не следует выбирать устройства автоматики, обеспечивающие более точное регулирование, чем это требуется, и отягощать систему специальным сложным оборудованием. Системы кондиционирования воздуха эксплуатируются в течение многих лет, поэтому наилучшей будет простая надежная система автоматики, дающая необходимый эффект.

2.2 Выбор регулятора

а)

б)

в)

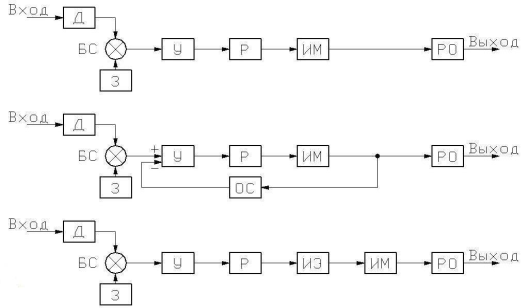

Рисунок 1 – Блок-схемы автоматических регуляторов

На рисунке 1 показаны блок-схемы автоматических регуляторов, применяемых в системах кондиционирования воздуха.

а) двух- и трехпозиционного;

б) пропорционального и пропорционально-интегрального;

в) интегрального.

Д – датчик, чувствительный элемент которого воспринимает изменение регулируемого параметра;

З – задающий элемент, определяющий заданный уровень регулируемого параметра;

БС – блок сравнения,

У – усилитель;

Р – реле;

ИМ – исполнительный механизм;

РО – регулирующий орган, осуществляющий процесс дросселирования подачи рабочей среды или энергии (клапан, заслонка);

ОС – блок отрицательной обратной связи (жесткой или гибкой);

ИЭ – импульсный элемент.

В системах кондиционирования воздуха, как правило, применяют электрические или пневматические приборы автоматического регулирования, осуществляющие следующие алгоритмы регулирования: двух- и трех позиционный, пропорциональный, интегральный пропорционально-интегральный (изодромный) и пропорционально-интегрально-диффиренциальный.

Позиционные регуляторы применяют главным образом в схемах защиты калориферов первой ступени подогрева и реверса воздушных клапанов, иногда их применяют в контурах регулирования температуры приточного воздуха или воздуха в помещении, если допустимы достаточно большие колебания параметров.

В контурах регулирования температуры и влажности большинства систем комфортного и технологического кондиционирования применяют пропорциональные (П) или интегральные (И) регуляторы. П – регуляторы обладают большим быстродействием, но осуществляют процесс регулирования с ошибкой, величина которой пропорциональна возмущающему воздействию на систему автоматического регулирования. В системах с И – регулированием ошибка регулирования меньше, однако, они обладают и меньшим быстродействием. Выбор того или иного регулятора следует обосновывать соответствующим расчетом. В проектной практике выбор осуществляют главным образом по опыту наладке и эксплуатации подобных систем.

Пропорционально-интегральные регуляторы, сочетающие в себе преимущества П- и И – регуляторов, применяют в основном в специальных системах кондиционирования воздуха, обеспечивающих поддержание заданных параметров с высокой точностью.

Повышения качества автоматического регулирования можно добиться не только усложнением алгоритма, но и совершенствованием контура регулирования путем введения дополнительных корректирующих устройств.

Точность поддержания параметров зависит от принятого алгоритма регулирования, а также от места расположения чувствительных элементов датчиков температуры и влажности (особенно устанавливаемых в помещениях). Необходимо учитывать, что поддерживать, например, температуру с отклонениями в пределах ±0,5° в точке установки чувствительного элемента не представляет существенных трудностей, однако на некотором расстоянии от датчика температура зависит от неконтролируемого и весьма сложного процесса лучисто-конвективного и струйного теплообмена в помещении. Поэтому в некоторых случаях в помещениях должно быть установлено несколько датчиков, причем выбор их местоположения необходимо обосновать анализом теплового режима зоны помещения, в которой должны поддерживаться заданные параметры микроклимата. Та или иная схема регулирования должна быть выбрана на основе расчета надежности и обеспеченности заданных режимов и технико-экономического анализа.

В последнее время начинают применяться автоматические системы каскадно-связанного регулирования, в которых для улучшения качества регулирования устраиваются дополнительные связи между каскадами (контурами).

3. Разработка функциональной схемы объекта

3.1 Функции системы автоматического управления

Система автоматики выполняет следующие функции:

· защита;

· контроль;

· регулирование;

· измерение;

· управления.

Защитные функции

Защита двигателей.

Большинство двигателей, используемых в промышленности, включаются и работают автоматически. Но в случае аварии страдает не столько сам двигатель, сколько весь производственный процесс. Длительные простои дорогостоящих линий, для нашего случая это остановка всей системы вентиляции и кондиционирования воздуха, влекут за собой потери намного большие, чем затраты на ремонт двигателя. Поэтому правильная защита двигателя – это задача не только чисто техническая, но и экономическая, заставляющая выбирать между затратами и конечной выгодой.

Электродвигатель – это электромеханический преобразователь энергии, который берет из сети электрическую и отдает на валу механическую энергию.

При этом неизбежно возникновение потерь, ведущих к перегреву двигателя (рисунок 2).

P1 – потребляемая мощность;

PD – мощность вращающего поля;

P2 – мощность на валу;

VСu1 – потери на статоре;

VCu2 – потери на роторе;

VFe – потери на железо;

VR – потери на трение.

Рисунок 2 – Структура охлаждения

Различают потери в меди на статоре и роторе, потери в железе на статоре и потери на трение. При этом, если потери в меди прямо пропорциональны квадрату нагрузки двигателя, то потери в железе и на трение не зависят от нагрузки.

Основная задача устройств защиты двигателя состоит в том, чтобы предотвратить перегрев, как статора, так и ротора. Чем больше двигатель и чем выше его число оборотов, тем выше начальный пусковой ток, и тем более уязвимым будет ротор двигателя.

После включения двигателя и затухания переходного процесса в двигателе устанавливается начальный пусковой ток. Величина начального пускового тока составляет от 4-х до 8-кратной величины тока, при номинальном режиме работы и не зависит от момента нагрузки; таким образом, работает ли двигатель на холостом ходу, или под нагрузкой – значения не имеет. В отличие от этого, время разгона находится в зависимости от характеристик рабочей машины.

Причины тепловой перегрузки:

· из-за повышенного крутящего момента при работе под нагрузкой в продолжительном режиме;

· из-за слишком большой частоты включений;

· из-за слишком продолжительного относительного включения при повторно-кратковременном режиме;

· из-за слишком продолжительных процессов разгона и торможения;

· из-за блокирования ротора при включении или в процессе работы;

· при работе от вентильных преобразователей тока.

Другими причинами тепловой перегрузки могут быть ошибочное подключение или коммутация, а также определенные качества сети, такие как:

· слишком большие отклонения частоты или напряжения в сети от номинальных значений;

· асимметрия сети и обрыв сетевого провода (выпадение фазы).

А также на двигатель негативно сказывается недостаточное охлаждение вследствие:

· высокой температуры охлаждающей среды;

· повышенного уровня места установки (разряженный воздух при установке на высоте более 1000 м над уровнем моря);

· нарушение потока охлаждения (засорение вентиляционной решетки).

Самой важной задачей устройства защиты двигателя является своевременное срабатывание, прежде чем температура двигателя достигнет критического значения. Однако, устройства защиты не должны срабатывать, если двигатель:

· работает в продолжительном режиме работы при номинальной мощности;

· в течение допустимого времени разгона и торможения по двигателю проходит начальный пусковой ток;

· перегружен в течение 2 минут в разогретом состоянии 1,5 – кратным номинальным током.

Устройства защиты двигателя могут работать по принципу зависимости от тока, либо от температуры.

Тепловые реле 3RU фирмы «Siemens» с токовой зависимостью и расцепитель перегрузки в силовых автоматах 3RV работают с биметаллическими пластинами и обмотками накала, которые нагреваются от тока двигателя.

В расцепителях перегрузки биметаллические пластины освобождают защелку механизма блокировки, а в реле перегрузки срабатывает вспомогательный контакт, который разрывает контур тока в катушке контактора двигателя. Происходит остановка двигателя и система сигнализирует об аварии двигателя.

При асимметрии сети, и особенно при отсутствии тока в одном из проводов, резко возрастает ток в двух других проводах, и потери в двигателе становятся в 1,5–2 раза выше, чем при номинальном режиме. Реле перегрузки, не имеющие чувствительных элементов к обрыву фазы, срабатывает при этом с запаздыванием. По нормам, предельный ток отключения может быть в этом случае на 10% выше, т.е. составляет максимально 1,32 – кратную величину тока уставки. Продолжительная работа в условиях такой нагрузки может привести к преждевременному выходу двигателя из строя.

Для того, чтобы в условиях асимметрии сети и однофазного режима работы обеспечить надежную защиту двигателя, реле перегрузки и расцепители дополнительно оснащают дифференциальной защитой и толкателем, который выполняет более раннее отключение.

Тепловые реле защиты с токовременной зависимостью и силовые автоматы обеспечивают высокую степень защиты при низкой стоимости. При их использовании возможна экономическая защита двигателя, особенно в нижнем диапазоне мощностей.

Так же в двигателях присутствует встроенная защита от перегрева (термостат). При возрастании температуры на двигателе релейный контакт термостат даст сигнал в щит управления об аварии двигателя.

Защита водяного калорифера

В зимний период работы системы вентиляции нагрев воздуха осуществляется водой в теплообменнике. Он изготовлен из металлических трубочек с алюминиевым оребрением. В случае замерзания воды в этих трубках происходит их разрыв, что приводит к вытеканию воды из системы, и в дальнейшем требует ремонта или замены теплообменника.

Для защиты от замерзания воды необходимо предусмотреть комплекс

мероприятий:

· обеспечить скорость протекания воды не ниже минимально допустимой;

· установить защиту по температуре воздуха и обратной воды;

· в случаи срабатывания защиты обеспечить отключение вентилятора, закрытие воздушного клапана и открытие регулирующего вентиля.

Для обеспечения скорости протекания жидкости устанавливаем циркуляционный насос.

Для защиты по воздуху устанавливает капиллярный термостат. Капилляр устанавливается за теплообменником, перекрывая все сечение воздуховода. Термостат срабатывает при температуре воздуха 5 °С, замыкая релейный контакт выдает сигнал в щит управления.

Для защиты по воде на выходе трубопровода с обратной водой устанавливается накладной термостат. Термостат срабатывает при температуре воды 20 °С, замыкая релейный контакт выдает сигнал в щит управления.

3.2 Функции контроля

Контроль засорения фильтра

Для очистки воздуха от мелких предметов и от пыли на входе воздуха в систему установлен фильтр. Со временем фильтр засоряется, что приводит к увеличении нагрузки на двигателе. Для контроля засорения фильтра устанавливают реле давления, которое измеряет перепад давления до и после фильтра. В случае срабатывания реле, его контакт передает сигнал в щит управления.
