Исследование характеристик феррорезонансного стабилизатора напряжения

Цель работы: Исследование характеристик феррорезонансного стабилизатора напряжения.

Описание лабораторной установки: В лабораторной работе исследуются характеристики феррорезонансного стабилизатора, трехстержневой сердечник которого имеет воздушный зазор и набран из пластин, штампуемых из холоднокатной электротехнической стали марки Э-310. В качестве нагрузки используется реостат, рассчитанный на силу тока не более 1 А. Напряжение  изменяют с помощью автотрансформатора, величины  и  контролируют вольтметром. С помощью тумблера  вольтметр может быть переключен на измерение необходимого напряжения. Тумблеры  используются для подключения емкостей параллельно обмотке

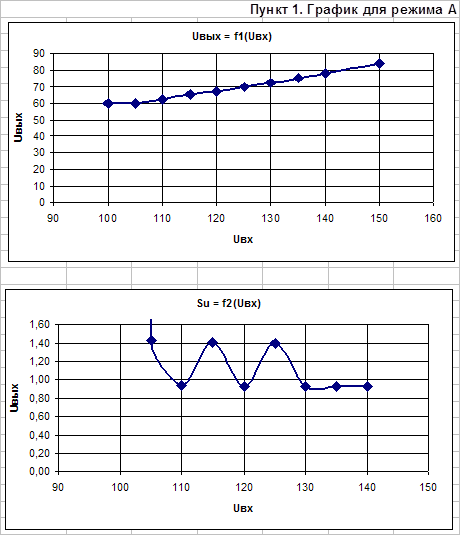

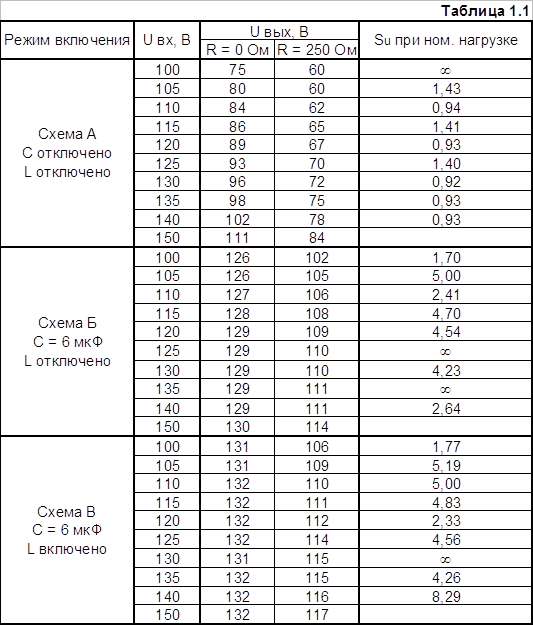

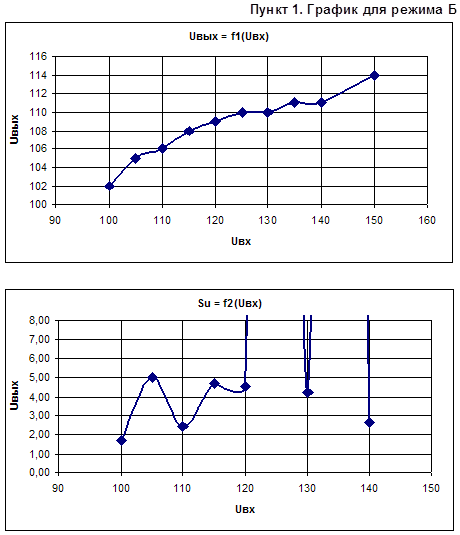

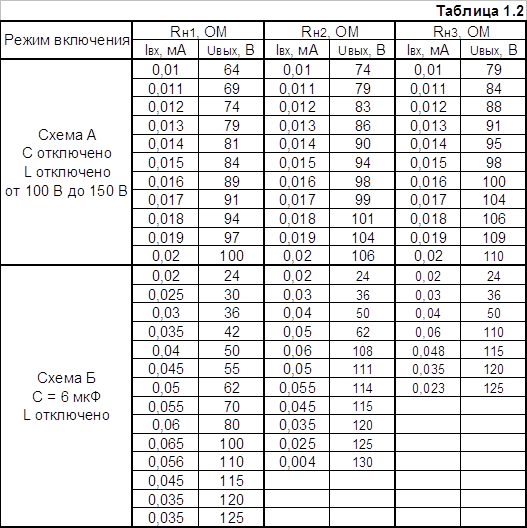

Сняли характеристики  в режимах А, Б и В:

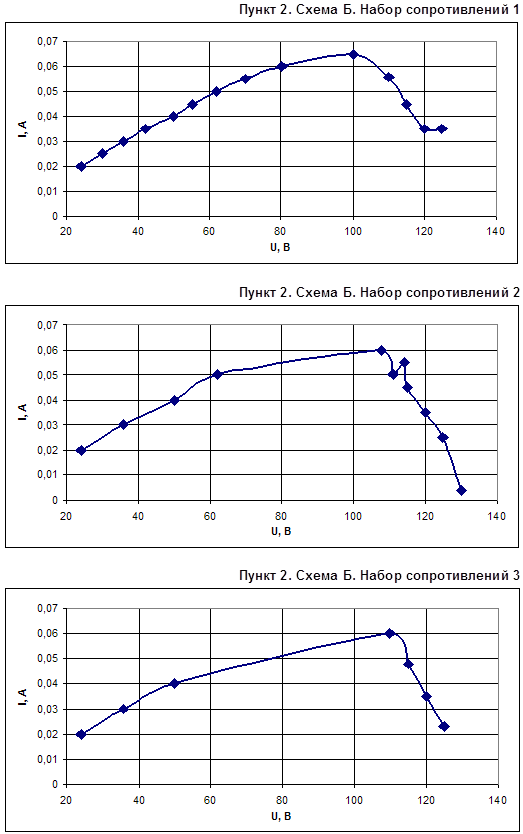

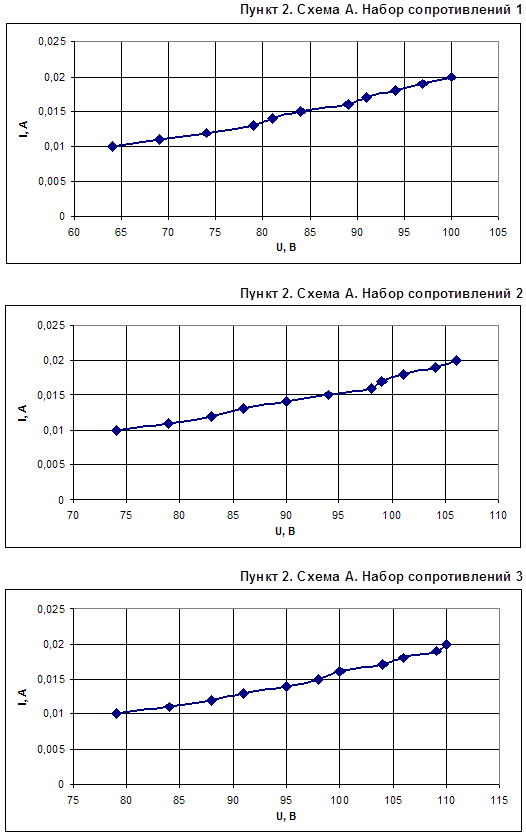

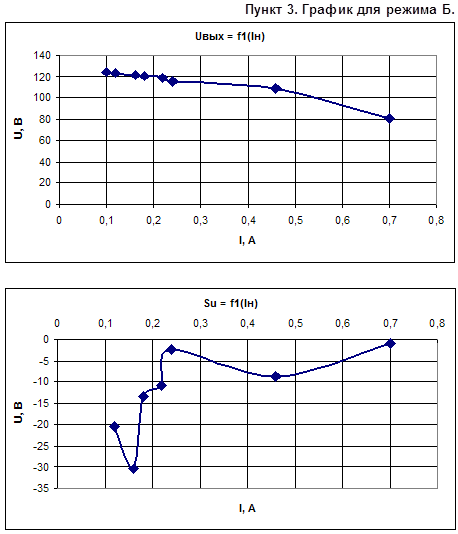

Сняли ВАХ работы стабилизатора для трех произвольно выбранных значений на грузки в режимах А и Б.

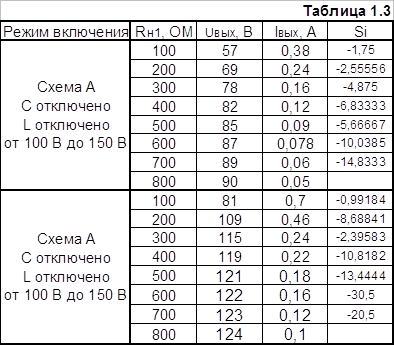

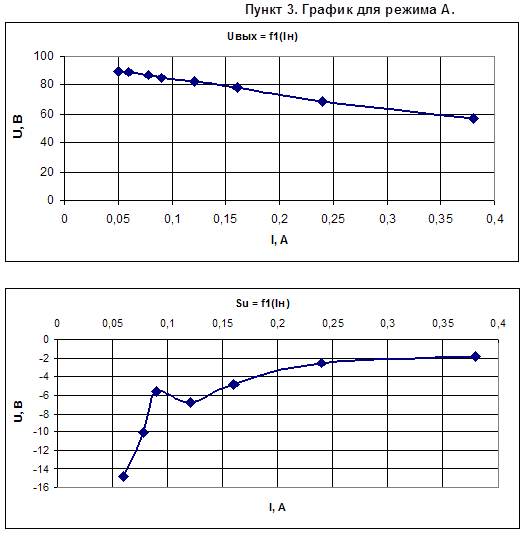

Определили влияние величины нагрузки на эффект стабилизации:

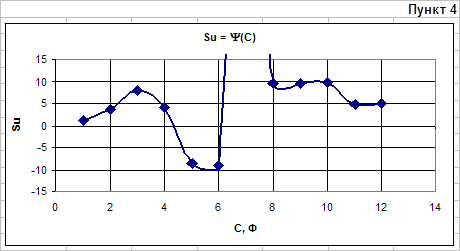

Определили влияние величины емкости на эффект стабилизации:

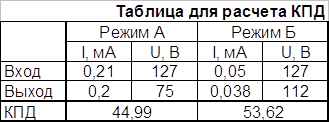

Определили потребляемую (на входе) и полезную (на выходе) мощности стабилизатора:

Вывод: согласно предыдущей таблице КПД выше для режима Б, т.е. при включенной емкости. Следовательно, выгоднее использовать феррорезонансные стабилизаторы напряжения с емкостным фильтром.
