Реферат: Резисторы постоянные проволочные

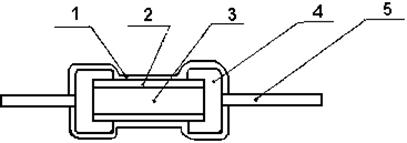

Констpукция pезистоpа МЛТ

1 - наружное влагостойкое эмалевое покрытие;

2 - резистивная плёнка, токопроводящий слой;

3 - керамическая основа резистора;

4 - металический колпачок;

5 - осевые металлические выводы.

Hа противоположных концах кеpамической основы pасполагаются металлические колпачки с осевыми пpоволочными выводами. С помощью этих выводов pезистоp подпаивается в электpическую схему. С наpужной стоpоны для защиты токоведущего pезистивного слоя и всего pезистоpа от воздействия влаги и от механических повpеждений наносится слой влагостойкой оpганической эмали.Hаиболее часто для pезистоpов типа МЛТ пpименяется эмалевое покpытие кpасного цвета, на повеpхность котоpого наносится маpкиpовка pезистоpа.

Более высокая температурная устойчивость достигается при альтернативной конструкции угольных резисторов. На диелектрическую подложку, чаще всего стеклянную, наносится тонкая угольная плёнка. Величина сопротивления задаётся при помощи спиральных вырезов, формируемых вдоль тела резистора (такие резисторы называют тонкоплёночными). Надёжный контроль над производством позволяет использовать их в устройствах, требующих большой точности. Похожие методы создания резисторов применяются и для других резистивных материалов, таких как тугоплавкие металлы и оксиды металлов.

Для устройств, где требуется высокий показатель рассеиваемой мощности, используют проволочные резисторы. Они состоят из тонкой проволоки необходимой длины, намотанной на основании, а затем покрытой защитной стекловидной эмалью. При такой конструкции резистору неизбежно будет свойственна высокая индуктивность. Она может быть уменьшена при использовании неиндуктивных бифилярных (т.е. скрученных в виде двойной спирали) намоток, но полностью устранить её не удаётся. При установке на печатные платы резисторов большой мощности необходимо принимать меры предосторожности: обдувать потоком воздуха для охлаждения и предохранять соседние компоненты схемы от воздействия достаточно высоких температур.

Проволочные постоянные резисторы для работы в электрических цепях постоянного и переменного тока, для навесного монтажа.

Проволочные постоянные резисторы общего назначения предназначены для работы в цепях постоянного, переменного, пульсирующего и импульсного тока с аксиальными выводами, для навесного монтажа, изолированные, пожаробезопасные.

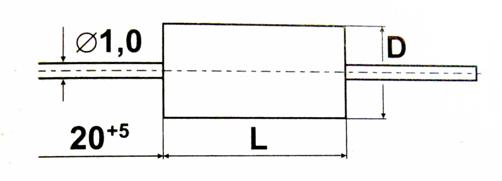

	С5-16МВ, С5-16В

Зарубежные аналоги

В недалеком прошлом практически все российские (и советские) предприятия радиопромышленности, производившие аппаратуру, а также все предприятия торговли, осуществляющие розничную торговлю как аппаратурой, так и отдельными радиокомпонентами и деталями, пользовались продукцией, производимой на отечественных предприятиях. Незначительную долю составляли изделия, производимые странами-участниками СЭВ и полностью соответствовавшие отечественным ГОСТам, а потому и полностью взаимозаменяемые.
