Реферат: Лабораторный практикум по электронным компонентамРеферат: Лабораторный практикум по электронным компонентамВведение с пояснением цели и задачи практикума Выработка и закрепление навыков по выбору компонентов и элементов схемы. Назначения и условия эксплуатации (по ГОСТамГОСТ 15150-69УХЛ-3.1 Для эксплуатации в нерегулярно отапливаемых помещениях. Для микроклиматического региона с умеренным и холодным климатом. Значение температуры воздуха при эксплуатации:Рабочее +40о С. . .-10о С Рабочее значение влажности воздуха: (при 25о С ) – 98 %

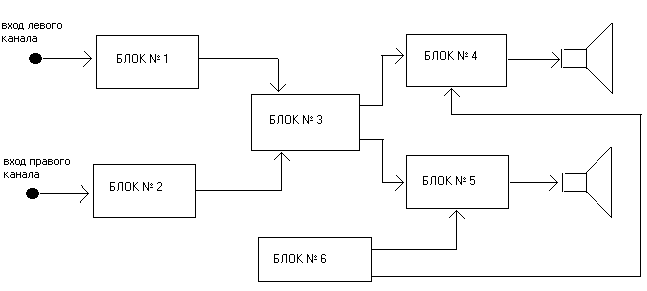

Блок № 1-Регулировка громкости и тембраБлок № 2-Регулировка громкости и тембра Блок № 3-Регулировка баланса Блок № 4-Усилитель левого канала Блок № 5-Усилитель правого канала Блок № 6-Аккумулятор ОписаниеБлок № 1 Представляет собой переменный резистор 1R1 выполняющий функцию регулятора громкости ,а переменный резистор 1R3 совместно с конденсатором 1С1-регулятор тембра. Блок № 2 Представляет собой переменный резистор 2R1 выполняющий функцию регулятора громкости ,а переменный резистор 2R3 совместно с конденсатором 2С1-регулятор тембра. Блок № 3 Переменный резистор R4 ,включенный между входами каналов усилителя-регулятор стереобаланса. Блок № 4 Осуществляет окончательное усиление звукового сигнала и вывода его на динамик 1В1. Блок № 5 Осуществляет окончательное усиление звукового сигнала и вывода его на динамик 2В1.Блок № 6 Аккумулятор. В данном случае в качестве источника питания выступает аккумулятор, так как устройство будет эксплуатироваться в автомобиле.Выбор элементной базы и вариантов заменыКонденсаторы. Подбор конденсаторов в схеме УЗЧ. В устройстве использованы оксидные конденсаторы К50-16 и конденсаторы постоянной емкости К10-7В. Эксплуатационные параметры оксидных конденсаторов К50-16. Номинальная емкость 2 …5000 мкФ. Допустимое отклонение емкости от номинальной +15% Предельное рабочее напряжение 25 вольт. Интервал рабочих температур -20оС …+70оС Эксплуатационные параметры конденсаторов К10-7В. Номинальная емкость 680…10000 пФ. Допустимое отклонение емкости от номинальной +10% Предельное рабочее напряжение 50 вольт. Параметры конденсаторов.
Конденсаторы подобраны с учетом того, что максимальное напряжение в схеме равно 12В. Микросхемы. Микросхемы серии К174УН7(1DA1,2DA1) представляют собой многокаскадный усилитель напряжения выходного сигнала с непосредственными (гальваническими) связями между транзисторами и выходным двухтактным усилителем мощности.При мощности нагрузки более 0,27Вт обязательно применение дополнительного теплоотвода. Параметры микросхемы. Полоса пропускания по уровню ЗДВ = 40…20000 ГцRвх. = не менее 50 Ом U ном. =15 В + 10% Коэффициент гармоник = не более 10% Ток, потребляемый при отсутствии сигнала = не более 20 мА Резисторы. В УЗЧ использованы резисторы типа МЛТ и ВС ,а также переменные резисторы типа СП2-6В и СП2-2. Резисторы МЛТ (1R8,2R8) с металлодиэлектрическим проводящим слоем, предназначены для работы в цепях постоянного,переменного и импульсного тока.По конструкции относятся к неизолированным резисторам,для навесного монтажа. Резисторы ВС (остальные постоянные) с углеродистым проводящим слоем, предназначены для работы в цепях постоянного , переменного и импульсного тока.По конструкции относятся к неизолированным резисторам, для навесного монтажа. Резисторы СП2-2(R4) регулировочные цилиндрические однооборотные с круговым перемещением подвижной системы предназначены для работы в цепях постоянного ,переменного и импульсного тока,для навесного монтажа. Резисторы СП2-6В (1R1,2R1,1R3,2R3)регулировочные, цилиндрические,сдвоенные с концентрическими валами. Эксплуатационные параметры резисторов МЛТ. Номинаная мощность 0.5Вт Допустильмые отклонения сопротивления +5% Температурный коэффициент сопротивления (ТКС) +1200*10-6 1/оС Предельное рабочее напряжение 350вольт. Интервал рабочих температур -60оС…+125оС Относительная влажность воздуха при +35оС до98% Эксплуатационные параметры резисторов ВС Номинаная мощность 0,125Вт Допустильмые отклонения сопротивления +10% Температурный коэффициент сопротивления (ТКС) -1200*10-6 1/оС Предельное рабочее напряжение 200вольт. Интервал рабочих температур -60оС…+125оС Относительная влажность воздуха при +35оС до98% Эксплуатационные параметры резисторов СП2-2 Номинаная мощность 0.5Вт Допустильмые отклонения сопротивления +10% Температурный коэффициент сопротивления (ТКС) +1000*10-6 1/оС Предельное рабочее напряжение 400вольт. Интервал рабочих температур -60оС…+125оС Относительная влажность воздуха при +25оС до98% Эксплуатационные параметры резисторов СП2-6ВНоминаная мощность 0.5Вт Допустильмые отклонения сопротивления +10% Температурный коэффициент сопротивления (ТКС) +1000*10-6 1/оС Предельное рабочее напряжение 300вольт. Интервал рабочих температур -60оС…+125оС Относительная влажность воздуха при +35оС до98% Расчет мощности резисторов используемых в схеме
ЗаключениеДанный лабораторный практикум нацелен на работу со справочной литературой и изучение принципиальной схемы устройства. Моя задача состояла в том, чтобы проверить пригодность электронных компонентов, учитывая климатические условия УХЛ-3.1.Используя принципиальную схему устройства, некоторые параметры электронных компонентов я рассчитывал. Используя справочную литературу ,подобрал варианты элементов и их замену,учитывая все параметры устройства и условия влияния на него. Проделав эту работу, я приобрел и закрепил навыки по выбору компонентов и элементов схемы.Список используемой литературы 1.Н.Н.Акимов“Резисторы,конденсаторы,трансформаторы,дроссели, коммутационные устройства РЭА”. 2 СвитенкоВ.И. Электрорадиоэлементы.-М:Высш.шк.1987г. 3. ГоробецА.И. Справочник по конструированию радиоэлектронной аппаратуры (печатные узлы) .Киев 1985г. 4. РоманычевЭ.Т.”Разработка и оформление КД по ЕСКД”.Москва 1989г. Варианты замены и аналоги применяемых элементовКонденсаторыК50-16 можно заменить, на конденсаторы К50-6,К50-35,К50-38. К10-7В можно заменить, на конденсатор К10-36. МикросхемыК174УН7 можно заменить, на микросхему К174УН9.
РезисторыМЛТ можно заменить, на С2-33Н, С2-33, С2-11. ВС можно заменить, на С1-4,С1-8. СП2-2 можно заменить, на СП3-4М. СП2-6В можно заменить, на СП3-4е.
Содержание пояснительной записки1. Задание (схема устройства и ее описание) 2. 2. Введение с пояснением цели и задачи практикума 3. 3. Назначение и условия эксплуатации (по ГОСТам) 3. 4. Функциональная схема устройства, ее описание 4. 5. Выбор элементной базы и вариантов замены 6. 6. Заключение 10. 7. Список литературы 11. 8. Перечень элементов к принципиальной электрической схеме 12. |
