Реферат: Запись голоса через микрофон на компьютер

Проблема отыскания разумного компромисса между частотой взятия отсчетов сигнала и расходованием ресурсов трактов преобразования и передачи информации возникла задолго до того, как на свет появились первые звуковые карты. В результате исследований было сформулировано правило, которое в отечественной научно-технической литературе принято называть теоремой Котельникова [Котельников В.А. Теория потенциальной помехоустойчивости.— М., Госэнергоиздат, 1956].

Если поставить перед собой задачу обойтись без формул и использования серьезных научных терминов типа «система ортогональных функций», то суть теоремы Котельникова можно объяснить следующим образом. Сигнал, представленный последовательностью дискретных отсчетов, можно вновь

преобразовать в исходный (непрерывный) вид без потери информации только в том случае, если интервал между соседними отсчетами не превышает половины периода самого высокочастотного колебания, содержащегося в спектре сигнала.

Из сказанного следует, что восстановить без искажений можно только сигнал, спектр которого ограничен некоторой частотой F^ax- Теоретически все реальные сигналы имеют бесконечные спектры. Для того чтобы при дискретизации избежать искажений, вызванных этим обстоятельством, сигнал вначале пропускают через фильтр, подавляющий в нем все частоты, которые превышают заданное значение Fmaxi и лишь затем производят дискретизацию. Согласно теореме Котел-ьникова частота, с которой следует брать отсчеты, составляет Рд = 2Fmax- Теорема получена для идеализированных условий. Если учесть некоторые реальные свойства сигналов и устройств преобразования, то частоту дискретизации следует выбирать с некоторым запасом по сравнению со значением, полученным из предыдущего выражения.

В стандарте CD частота дискретизации равна 44,1 кГц. Для цифровых звуковых магнитофонов [25] стандартная частота дискретизации составляет 48 кГц. Звуковые карты, как правило, способны работать в широком диапазоне частот дискретизации. Важно, чтобы максимальное значение частоты дискретизации было не менее 44,1 кГц, в противном случае качества звучания CD достичь не удастся. Следует различать частоту дискретизации в АЦП/ЦАП, предназначенных для оцифровки внешних сигналов, и частоту дискретизации в ЦАП WT-синтезатора звуковой карты. Значение последней может не совпадать с указанными стандартными значениями.

Довольно часто изготовители, доказывая преимущество своих звуковых карт, подчеркивают еще два обстоятельства:

> наличие у звуковой карты выхода, на котором информация представлена в цифровой форме;

> наличие дуплексного режима прямого доступа к памяти.

Действительно, если звуковая карта имеет выход, на который сигналы поступают не в аналоговой (после ЦАП), а в цифровой форме, то это позволяет уменьшить искажения, связанные с дополнительными преобразованиями при дальнейшей цифровой обработке сигнала вне звуковой карты. Это становится актуальным при записи композиции на CD или DAT.

Так, например, в звуковых картах SB AWE32, AWE64 имеется разъем интерфейса S/PDIF (Sony/Philips Digital Interface Format - формат цифрового интерфейса фирм Sony и Philips), который предназначен для передачи звуковых сигналов от WT-синтезатора в цифровой форме, Но не следует забывать, что S/PDIF представляет собой лишь упрощенный вариант профессионального студийного интерфейса AES/EBU (Audio Engineers Society/European Broadcast Union), разработанного Европейским радиовещательным союзом.

Для разгрузки процессора работа АЦП/ЦАП звуковых карт организуется в режиме прямого доступа к памяти [Direct Memory Access — DMA). Полный дуплекс [Full-Duplex) означает способность звуковой карты одновременно воспроизводить и записывать звук. Для этого требуется поддержка звуковой картой одновременно двух каналов DMA. Для звуковых карт семейства AWE возможна организация одного 16-разрядного и одного 8-разрядного каналов. По одному из них возможна запись, а по другому воспроизведение. Это ограничение затрудняет работу с программами многоканального монтажа и сведения, а также подготовку материала для записи CD на том же компьютере, на котором установлена звуковая карта.

1.2.2. Подключение микрофона к звуковой карте

Начнем с критики микрофона, который прилагается к современным моделям Sound Blaster. Микрофон так и называется: Creative Microphone. И хотя он имеет неплохие частотные характеристики — диапазон частот от 100 до 16 000 Гц, при неравномерности частотной характеристики ±4дБ — использовать его для записи музыки не следует. Он может служить средством общения при голосовой модемной связи или источником сигналов для подачи команд компьютеру, но для звукозаписи он имеет слишком много недостатков:

легкая подставка без амортизаторов, жесткое крепление к ней микрофона, отсутствие на микрофоне ветрозащиты, короткий кабель. Поэтому приобретите микрофон посолиднее. Но при этом учтите ряд обстоятельств.

Имейте в виду, что микрофонный вход большинства звуковых карт (в частности, семейства Sound Blaster AWE) рассчитан на подключение конденсаторного электретного микрофона. Это означает, что, во-первых, входное сопротивление звуковой карты соответствует выходному сопротивлению электретного микрофона, во-вторых, чувствительность входного усилителя соответствует уровню напряжения на выходе электретного микрофона. Кроме того, в целях создания удобства пользования электретным микрофоном, требующим для своей работы внешнего питания, для подключения единственного монофонического микрофона используется трехконтактный разъем, который в стандартном варианте применения служит для подключения источника стереосигналов. В данном случае его контакты выполняют следующие функции: через концевой контакт к звуковой карте подключается сигнальный провод микрофонного кабеля, на средний контакт подается питающее микрофон напряжение +5 В, оставшийся третий контакт соединяет экран кабеля с общим проводом звуковой карты. Из сказанного следует, что при подключении «неродного» микрофона необходимо разобраться в схеме распайки проводников микрофонного кабеля на контактах его разъема.

Если вы имеете дело с электретным микрофоном, который не содержит внутреннего источника питания и требует подачи внешнего напряжения, то распайка разъема должно быть такой, как и для Creative Microphone.

Если электретный микрофон имеет внутренний источник питания (например, при эксплуатации МКЭ-2 необходимо поместить внутрь развинчивающегося корпуса элемент питания, заключенный в специальный футляр), то следует задействовать только земляной и сигнальный контакты разъема. По возможности избегайте замыкания концевого и среднего контактов. Вряд ли что-нибудь перегорит, но при этом микрофонный вход звуковой карты оказывается соединенным с источником питания + 5 В компьютера. А это может привести, во-первых, к проникновению в тракт усиления/преобразования лишних помех (не полностью отфильтрованных пульсации с частотой 50 Гц и с частотой преобразователя импульсного блока питания) и, во-вторых, к снижению чувствительности и изменению частотной характеристики микрофонного входа из-за его шунтирования внутренним сопротивлением источника питания. Итак, лучше всего разобраться с фактической распайкой разъема микрофона. В крайнем случае, сгодится рекомендация, высказанная по этому поводу на конференции FIDO: избежать замыкания можно, обернув средний контакт штекера микрофона узкой полоской тонкой липкой ленты.

Использовать микрофоны других типов со звуковыми картами, рассчитанными на электретные микрофоны, не рекомендуется, т. к. из-за несоответствия входного и выходного сопротивлений, чувствительности микрофонного входа карты и уровня выходного сигнала микрофона могут возникнуть значительные частотные и нелинейные искажения.

Некоторые звуковые карты имеют переключатели Dynamic/Condenser для выбора типа микрофона.

Перейдем к вопросу о количестве микрофонов, которые можно подключить к звуковой карте.

После внимательного изучения технической документации на звуковую карту вы можете разочароваться: на карте удалось найти только один разъем для подключения микрофона, да и тот, как только что мы выяснили, имеет лишь один сигнальный контакт. Значит, к звуковой карте можно подключить только один микрофон. Самое интересное, что подавляющее большинство звуковых карт других типов (за исключением нескольких самых дорогих, специально предназначенных для многоканальной записи) имеют по одному микрофонному входу. Выходит, что с мечтой о сте-реозаписи голоса певца или акустических музыкальных инструментов нужно расстаться? И да,и нет.

Да, действительно, если бы вы поставили перед собой цель, используя микрофонный вход звуковой карты, сохранить в стереофонической записи реальную акустическую обстановку концертного зала, то этого сделать бы не удалось. Для такой записи обязательно нужна стерео пара микрофонов. А еще, как сказано в работе [38], нужен ненаправленный микрофон для передачи общего акустического фона и микрофоны для индивидуальной записи отдельных инструментов или нескольких групп инструментов. Но многомикрофон-

Компьютерному музыканту о звуке______________________________41

ная технология в наши дни применяется не так часто, как раньше: пожалуй, лишь при записи оркестров, театральных постановок, т. е. в тех случаях, когда необходимо обеспечить высокую верность воспроизведения имеющегося звукового материала с сохранением естественной акустики помещения.

Основу современной технологии записи голосов певцов и акустических музыкальных инструментов составляет монофоническая запись с последующим расщеплением моносигнала на два канала и применением различных эффектов: задержки сигнала, реверберации и т. д. — в целях получения эффекта распределения источников звука по стереопанораме. Эти и им подобные операции выполняются с помощью специального дорогостоящего студийного оборудования, но их может проделать и компьютер, оснащенный звуковой картой и звуковым редактором. Если вы сомневаетесь в реальности получения стереозаписей такого рода с помощью единственного микрофона, обратите внимание на многочисленные музыкальные видеоклипы. Аппаратура студии звукозаписи имеет столь привлекательный вид, что приобрела не только техническую но и эстетическую ценность. Редкий певец или композитор откажет себе в удовольствии поместить в клип кадры, снятые непосредственно в студии. Вот и припомните, сколько микрофонов размещено, например, перед поющими в студии (разумеется, не одновременно) И. Аллегровой или А. Апиной? Большой, красивый, с защитой от любых вибраций, дорогой, но... один.

В наши дни несколько трансформировались художественные цели, которые ставят перед собой творцы музыкальных произведений, записанных и тиражированных на современных носителях. На второй план ушло стремление к точности передачи звуковой атмосферы зала и голоса певца. Появились технические возможности для того, чтобы получить из исходного аудиоматери-ала звук, обладающий почти любыми заранее заданными свойствами.

Таким образом, наличие только одного микрофонного входа у звуковой карты не препятствует дополнению композиций, исполненных MIDI-инструмен-тами, стереофоническими записями вокала и акустических инструментов.

Правда, иногда для качественной записи требуется не менее двух монофонических микрофонов. Примерами тому могут служить запись певца, аккомпанирующего себе на гитаре, и запись партии акустической ударной установки. Положение не такое уж и безвыходное, как может показаться. У всех звуковых карт, кроме монофонического микрофонного входа, имеется стереофоническая пара линейных входов. В типовом варианте они служат для подачи на звуковую карту стереосигнала от таких внешних источников, как магнитофон или CD-плейер. Непосредственно подключить микрофоны к ним нельзя, так как чувствительность этих входов недостаточна для восприятия относительно слабых электрических сигналов с выхода микрофона. Но к каждому из этих входов может быть подключен или микрофонный усилитель, или внешний микшер, содержащий микрофонные усилители. В этом случае число микрофонов ограничено лишь числом

каналов микшера, что позволит вам осуществить настоящую стереозапись с помощью пары микрофонов.

Работа звукооператора — это настоящее творчество и даже искусство. Не все здесь можно объяснить с позиции физики. На результат влияют слишком уж много факторов, учесть которые очень трудно. Поэтому расценивайте материал, посвященный микрофонам, как средство предотвращения грубых ошибок, основу для размышлений и приобретения личного опыта.

1.2.3. Подключение электрогитары к звуковой карте

Мысль написать этот маленький параграф возникла у нас после общения с несколькими самодеятельными музыкантами, выступающими в составе рок-группы. Как оказалось, эти ребята хотели бы использовать в своем творчестве компьютер, но, непременно, сочетая MIDI-КОМПОЗИЦИИ с записью партий в исполнении электрогитар. Они задали нам довольно много вопросов, ответы на которые содержатся на страницах этой книги. А самый первый и самый несложный вопрос касался того, каким образом подключить электрогитару к звуковой карте.

Частично ответом на этот вопрос можно считать материал о подключении микрофона к звуковой карте. Выходное напряжение некоторых электрогитар сравнимо с выходным напряжением микрофона, поэтому они могут быть подключены у. микрофонному входу звуковой карты. Если при этом не слышны искажения, вызванные ограничением амплитуды из-за перегрузки микрофонного входа, то все в порядке. Если нелинейные искажения заметны, подключать такую гитару к микрофонному входу нельзя. Для гитар с большим уровнем сигнала на выходе (содержащих встроенные предварительные усилители), так же как и для гитар, к которым подключены педали, управляющие различными эффектами, существуют другие способы подключения к звуковой карте.

Мы уже говорили, что у рассматриваемых в качестве примера звуковых карт семейства AWE имеется линейный стереовход. Это еще одна возможность подключения одной гитары со стереофоническим выходом или двух монофонических гитар. Разъем линейного входа [Jack) размещен на задней планке звуковой карты. Для подключения электрогитары к линейному входу карты ее сигнальный шнур должен оканчиваться штекером, идентичным штекеру головных телефонов, подключаемых к обычному плейеру.

Существует дополнительная (правда, не очень удобная) возможность подключения еще двух электрогитар к звуковой карте. Речь идет об аудиовходах для подключения CD-ROM. Неудобство заключается в том, что этот разъем размещен на плате звуковой карты и находится внутри корпуса компьютера. Чувствительность этого входа того же порядка, что и чувствительность линейного. По каждому из перечисленных четырех входов в микшере звуковой карты имеется отдельная регулировка уровня входного сигнала.

Если гитара подключена к звуковой карте, нет особого смысла использовать различные приставки к гитаре (педали, гитарные процессоры), вносящие дополнительные помехи. Все эффекты, которые можно создать с помощью них, и еще огромное количество других можно получить, обрабатывая не искаженный ничем серебряный звон гитарных струн средствами звукового редактора.

В частности, рассматриваемый в гл. 2 музыкальный редактор Cool Edit, наряду с сотнями разновидностей других эффектов, реализует и чисто гитарный эффект Distortion. Гитаристы знают, что сущность этого эффекта заключается в ограничении амплитуды сигнала. Колебания принимают почти прямоугольную форму, звучание становится длительным, амплитуда практически не изменяется на всем протяжении единожды извлеченного звука. В приставках к гитарам при реализации этого эффекта идут на различные схемотехнические ухищрения, чтобы сгладить неустранимый недостаток — сильные искажения, «скрежет» в последней фазе звучания струны, когда амплитуда сигнала становится сравнимой с шумами и фоном. Эффект Distortion, реализованный в звуковом редакторе, полностью свободен от этого недостатка.

1.2.4. Микшер звуковой карты

Возможно, до подключения внешнего микшера с целью увеличения числа сигнальных входов звуковой карты дело у вас дойдет не очень скоро. А вот микшером, встроенным в звуковую карту, придется пользоваться частенько. О нем сейчас и пойдет речь, но не сразу, а после того, как мы уясним, что в процессе работы с компьютерной музыкой приходится использовать микшеры двух разновидностей: виртуальные и аппаратные.

Виртуальные микшеры существуют в виде составных частей музыкальных редакторов. Суть работы этих микшеров сводится к преобразованию ваших манипуляций мышью в соответствующие MIDI-сообщения или команды, запускающие подпрограммы математической обработки записанных аудиодан-ных. Число каналов в таких микшерах практически не ограничено. Особенности работы с виртуальным микшером одного из музыкальных редакторов мы рассмотрим ниже.

Сейчас же речь пойдет о микшере, реализованном аппаратным путем. Подобные узлы, незначительно отличающиеся друг от друга, имеются в каждой звуковой карте. Как мы и предупреждали, в качестве основы для анализа взята звуковая карта семейства Sound Blaster AWE. Возможности аппаратного микшера звуковой карты следующие:

)•• раздельная регулировка уровней сигналов, поступающих на монофонический микрофонный и стереофонический линейный входы, а также вход для подключения CD-плейера;

> раздельная регулировка уровней стереосигналов с выходов устройств проигрывания MIDI- и WAVE-файлов, а также с программно реализованного в SB AWE64 дополнительного WT-синтезатора;

^ раздельная регулировка тембра по низким и высоким частотам (многие считают наличие этих регулировок недостатком SB AWE, так как велика вероятность того, что вы можете забыть вернуть регуляторы тембра в нейтральное положение, и запись будет выполнена с частотными искажениями);

> общая регулировка уровня суммарного звукового сигнала, поступающего на линейный выход звуковой карты (Master);

> общая регулировка уровня звукового сигнала, поступающего к динамику PC (весьма бесполезная возможность, которая годится лишь для управления громкостью звука метронома музыкального редактора, если вы направили его в динамик PC);

> раздельные регулировки стереобаланса для всех звуковых источников и выходов за исключением микрофона и спикера.

Следует сразу же оговориться, что использовать аппаратный микшер можно только для предварительной установки тех или иных параметров. Его применению в процессе собственно записи препятствует недостаточное количество уровней квантования регулируемых с его помощью величин. Поэтому регулировка громкости в процессе воспроизведения, например, компакт-диска будет осуществляться скачками. Заметим, что ничего подобного при работе с виртуальными микшерами звуковых редакторов (на той же самой звуковой карте) не происходит. Однако без аппаратного микшера все равно не обойтись.

Для управления микшером служат специальные программы. Они могут немного отличаться друг от друга по внешнему виду панели управления, но суть у всех одна и та же. Поэтому рассмотрим одну из наиболее популярных подобных программ — Creative Mixer. Программа поставляется вместе со звуковыми картами фирмы Creative Labs. Запустив программу, вы увидите изображение панели микшера, показанное на рис. 1.13.

Слева направо расположены: кнопки управления режимом отображения элементов микшера; регулятор уровня суммарного сигнала на выходе звуковой карты; регулятор тембра высоких частот; регулятор тембра низких частот;

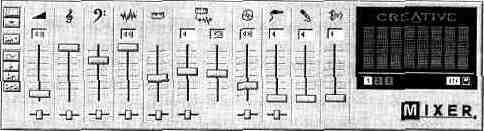

Рис. 1.13. Вид панели управления аппаратного микшера

регулятор уровня громкости сигнала с выхода ЦАП; регулятор уровня громкости сигнала с выхода синтезатора; регуляторы уровней громкости и реверберации при генерации звука программно реализованным синтезатором, имеющимся только в SB AWE64 и SB AWE64 Gold (дополнительные 32 голоса);

регулятор уровня воспроизведения сигнала с CD-плейера; регулятор уровня сигнала, поступающего с линейного стереовхода; регулятор уровня сигнала, поступающего с микрофонного входа; регулятор громкости громкоговорителя PC. Под всеми регуляторами уровней (кроме трех) находятся горизонтально перемещающиеся движки регуляторов стереобаланса. Над каждым из регуляторов уровня расположены кнопки, с помощью которых можно подключить или отключить соответствующий сигнал (довольно часто случайное нажатие этих кнопок служит основанием для паники и подозрений на неработоспособность звуковой карты). Правую часть микшера занимает окно, имитирующее многофункциональный жидкокристаллический индикатор. Для того чтобы он «ожил», следует нажать на расположенную под ним правую кнопку.

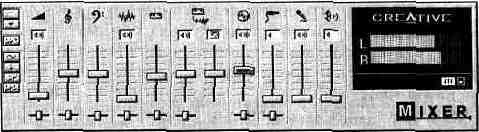

Рис. 1.14. Отображение уровней сигналов

При этом возможны три основных режима отображения информации: отображение уровней суммарных сигналов в правом и левом каналах (рис. 1.14);

отображение осциллограммы суммарного сигнала (рис. 1.15); отображение спектра мощности (рис. 1.16).

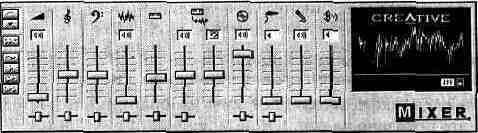

Рис. 7.75. Отображение осциллограммы сигнала

Режимы переключаются щелчком левой кнопкой мыши по полю индикатора. В последнем режиме существует три варианта отображения информации:

распределение по частотам мгновенных, пиковых и комбинации мгновенных и пиковых значений мощности. Переключение производится щелчком мыши по кнопкам с цифрами 1, 2, 3.

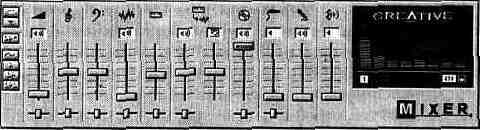

Рис. 1.16. Отображение спектра мощности

Заметим, что использовать индикаторную панель в процессе записи в звуковых редакторах не следует.

С помощью кнопок, находящихся в левой части панели, можно оптимизировать площадь, занимаемую микшером на экране.

Верхняя кнопка сворачивает панель. Следующая за ней — минимизирует, превращая его в иконку.

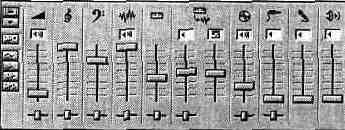

Третья кнопка оставляет на экране только регуляторы, необходимые при записи (рис. 1.17).

Рис. 1.17.

Микшер с регуляторами уровней

записываемых сигналов

При нажатии кнопки, помеченной символом «волна», можно убрать окно индикатора. На рис. 1.18 показан вид микшера без индикатора.

Рис. 1.18. Микшер без окна индикатора

Третья снизу кнопка позволяет оставить изображение только одного регулятора, как это показано на рис. 1.19.

Рис. 1.19. Микшер с единственным регулятором

Щелчком по правой верхней кнопке панели управления микшера, изображенной на рис. 1.19, можно вызвать дополнительную панель (рис. 1.20), с помощью которой выбрать отображаемый регулятор.

Рис. 1.20. Панель выбора отображаемого регулятора

При нажатии нижней кнопки микшера (рис. 1.13) в панели будет отображаться максимальное число элементов.

Вторая снизу кнопка позволяет отображать только те элементы микшера, которые определены пользователем. Для выбора пользовательского варианта отображения служит всплывающее меню (рис. 1.21), вызываемое правой кнопкой мыши.

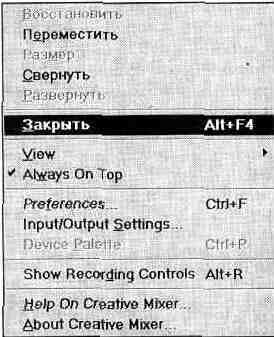

Рис. 1.21.

Всплывающее меню установок

пользователя

В подменю View (рис. 1.22) можно выбрать один из вариантов отображения панели управления микшера.

Рис. 1.22. Подменю View

При выборе команды Preferences (предустановки) в меню на рис. 1.21 открывается одноименное окно диалога (рис. 1.23), в котором можно определить набор отображаемых элементов микшера.

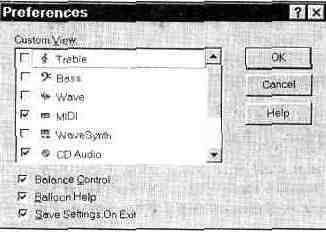

Рис. 1.23. Окно диалога Preferences

для выбора отображаемых элементов микшера

Если в меню (см. рис. 1.21), выбрать команду Input/Output Settings, откроется окно диалога (рис. 1,24), с помощью которого можно изменить уровень максимального усиления по входу и выходу для левого и правого каналов. Делается это путем выбора коэффициентов умножения в пределах от 1 до 4. Для сбалансированных по уровню громкости источников звуковых сигналов коэффициенты для левого и правого каналов должны быть одинаковыми. Различными их можно сделать только в том случае, когда уровень сигнала в одном из каналов оказывается значительно меньше, чем в другом. Эта ситуация может встретиться, например, при реставрации записи, выполненной на магнитофоне, в котором лента неравномерно прилегала к магнитной головке.
