КУРСОВОЙ ПРОЕКТ
"ПРОЕКТИРОВАНИЕ ШИРОКОПОЛОСНОГО
УСИЛИТЕЛЬНОГО УСТРОЙСТВА"
Екатеринбург
2008
Введение
Широкополосные
усилители предназначены для усиления электрических сигналов, спектры которых
простираются от нуля или нескольких герц до многих мегагерц. Они используются в
современной импульсной радиосвязи, многоканальной электрической связи,
телевидения, измерительной технике и т.д.
Широкополосные
усилители применяются как для усиления гармонических сигналов с широкой полосой
частот, так и для усиления импульсных сигналов с крутым фронтом и диапазоном
длительностей импульсов.
Однако методы
исследования, расчета и проектирования широкополосных усилителей гармонических
сигналов и импульсных сигналов различны. Расчет широкополосных усилителей
гармонических сигналов производится на основе спектральных, а импульсных
усилителей на основе временных представлений.
Доработка ТЗ
Согласно ТЗ рассчитываем
коэффициент усиления:
Регулировка СП-40 дБ.
Выбор
структурной схемы

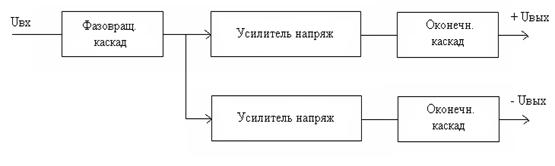

Рис. 1. Структурная схема
широкополосного усилительного устройства
·
Фазовращательный
каскад представляет собой усилительный каскад в схеме включения с общим
эмиттером и с общим коллектором c единичным
коэффициентом усиления.
·
Усилитель напряжения
представляет собой усилительный каскад в схеме включения с общим эмиттером, он обеспечивает основное усиление входного
сигнала по напряжению.
·
Выходное устройство
представляет собой два параллельно включенных усилительных каскада в схеме
включения с общим коллектором (эмиттерный повторитель), на входе одного из
каскадов стоит инвертор. Повторитель служит для небольшого усиления сигнала по
току с выхода усилителя напряжения, а также для согласования усилителя с
нагрузкой.
Расчет элементов схемы
производился с помощью математического пакета Mathcad 2000 Professional.
В нашем случае, при выходном
напряжении Uвых эфф=8 В и сопротивлении нагрузки Rн = 106 Ом мощность рассеяния транзистора VT должна быть больше  . Для данной схемы выбираем
транзистор КТ325А (используется для усиления сигналов высокой частоты, Fт=800 МГц, Рдоп=225
мВт).
Электрические параметры КТ325А:
1.
Граничная
частота коэффициента передачи тока в схеме с ОЭ:
2.
 ;
3.
Статический
коэффициент передачи тока в схеме с ОЭ:  ;
4.
Ёмкость
коллекторного перехода при Uкб=5 В, не более:  ;
Предельные эксплуатационные данные:
1.
Постоянное
напряжение коллектор-эмиттер:  ;
2.
Постоянная
рассеиваемая мощность коллектора:  мВт;
3.
Температура
p-n перехода: .
4.
Максимальная
температура окружающей среды:  .
Рис. 2. Физическая малосигнальная высокочастотная
эквивалентная схема биполярного транзистора (схема Джиаколетто)
широкополосный
усилитель импульсный гармонический
 – входное сопротивление транзистора при коротком замыкании на выходе
для переменной составляющей тока;
 – коэффициент передачи по току при
коротком замыкании на выходе для переменной составляющей тока;
 – выходная проводимость транзистора при
разомкнутом входе для переменной составляющей тока (холостой ход входной цепи);
 – коэффициент обратной связи по
напряжению при разомкнутом входе для переменной составляющей тока.
Вычисление параметров схемы Джиаколетто:
•  =  – барьерная емкость
коллекторного перехода;
•  = – выходное сопротивление
транзистора;
•  = – сопротивление
коллекторного перехода;
•  – сопротивление
эмиттерного перехода эмиттерному току;
•  = – сопротивление
эмиттерного перехода базовому току;
•  = – распределенное
сопротивление базы;
tОС – постоянная времени обратной связи транзистора;
ориентировочное значение rБ можно определить по формуле:
rБ @ Н12Б
/ Н22Б;
•  = – диффузионная емкость
эмиттерного перехода;
•  = –
собственная постоянная времени транзистора;
•   – крутизна транзистора;
Фазовращательный каскад
представляет собой усилительный каскад с схеме включения как с общим
коллектором так и с общим эмиттером, он обеспечивает расщепление фазы с единичным коэффициентом усиления.
Фазовращательный каскад
представляет собой два каскада в схеме включения с общим эмиттером и в схеме
включения с общим коллектором:
Смысл данной схемы заключается
что на выходе мы получаем два одинаковых сигнала, которые по фазе различаются
на 180є.

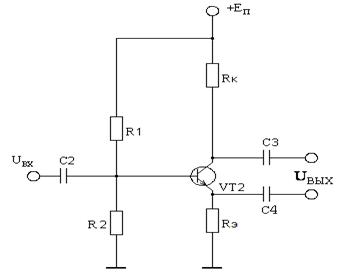

Рис. 3. Схема расщепления фазы с единичным коэффициентом
усиления
Для схемы включения с общим
эмиттером коэффициент усиления равен:
 , R0 = Ri ||Rк||Rн=
Для схемы включения с общим
коллектором коэффициент усиления равен:
 ,
Найдем значение R0: →
Подберем значения   возьмем их равными
Произведем расчет граничных
частот усилительного каскада, а также определим номиналы сопротивлений и
емкостей, входящих в каскад:
• Граничная частота
усилительного каскада в области нижних частот:
 , используем номинал 4,7 нФ
• Граничная частота входной цепи каскада в
области нижних частот:
 , используем номинал 8.2 мкФ
Граничная частота выходной цепи усилительного
каскада в области верхних частот:
 постоянная времени усилительного каскада
в области верхних частот;
 =
Постоянная времени входной цепи в области верхних
частот:
 =
Произведем расчет
сопротивлений резисторов R1 и R2:
 ,
IД= (10 – 20) IБ0 = 1,95 мА,
 , используем номинал 6,8 кОм
 , используем номинал 330 Ом.
Усилитель напряжения
представляет собой усилительный каскад с ООС по напряжению параллельного вида,
он обеспечивает основное
усиление входного сигнала по напряжению.
Расчет каскада ОЭ с ООС по
напряжению параллельного вида:
Для нашего случая, чтобы
удовлетворить ТЗ, выбираем Еп = 24 В.
Чтобы удовлетворить параметрам
транзистора должно выполняться следующее условие:  выбираем Rk=2,7 кОм;
Тогда  ;

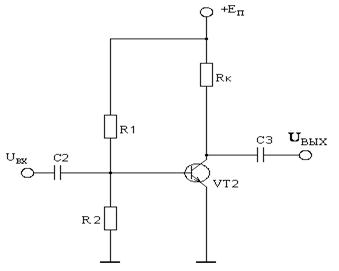

Рис. 3. Схема усилительного каскада с ООС по
напряжению параллельного вида
Произведем
расчет граничных частот усилительного каскада, а также определим номиналы
сопротивлений и емкостей, входящих в каскад:
Граничная частота
усилительного каскада в области нижних частот:
 , используем номинал 4,7 нФ
Граничная частота входной цепи каскада в области
нижних частот:
 , используем номинал 8,2 мкФ
Граничная частота выходной цепи усилительного
каскада в области верхних частот:
 постоянная времени усилительного каскада
в области верхних частот;
 =
Постоянная времени входной цепи в области верхних
частот:
 =
Произведем расчет
сопротивлений резисторов R1 и R2:
•  ,
IД= (10 – 20) IБ0 = 1,95 мА,
 , используем номинал 6,8 кОм
•  , используем номинал 330
Ом.
Для согласования с нагрузкой
на выход широкополосного усилителя необходимо поставить усилитель, который не
должен вносить изменения в амплитуду сигнала, должен обладать высоким входным и
низким выходным сопротивлением. Всем этим требованиям удовлетворяет
усилительный каскад на биполярном транзисторе, включённом по схеме с общим
коллектором (эмиттерный повторитель).
Рис. 4.
Эмиттерный повторитель
Произведем расчет граничных
частот усилительного каскада, а также определим номиналы сопротивлений и
емкостей, входящих в каскад:
Граничная частота выходной
цепи усилительного каскада в области нижних частот
 , используем номинал 4,7 нФ
Граничная частота входной цепи
каскада в области нижних частот:
 , используем номинал 0,56 мкФ
Постоянная времени входной
цепи в области верхних частот:
Постоянная времени выходной
цепи в области верхних частот:
•
Коэффициент усиления каскада
по напряжению:
 ,
 ;
Произведем расчет
сопротивлений резисторов R1 и R2:
 ≈
 используем номинал 5,6 кОм (все
номинальные значения сопротивлений из ряда Е12).
 используем номинал 12,0 кОм.
В усилителе заданием предусмотрена ступенчатая
регулировка усиления Dp = 40 dB.

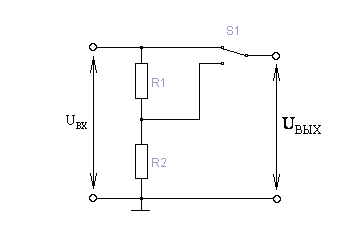

Рис. 5. Схема регулировки усиления
Задавшись величиной одного из резисторов
делителя, можно определить величину другого, в соответствии с формулой:
Пусть R2 = 1 кОм,
 , используем номинал 100.0 кОм.
Заключение
В данном курсовом проекте был произведен расчет
электрической принципиальной схемы широкополосного усилительного устройства.
После расчета элементов схемы было произведено моделирование устройства в
программном пакете «Electronics Workbench V5.12».
На основании результатов моделирования
(амплитудно-частотная характеристика устройства) можно сделать вывод, что
данная электрическая схема полностью удовлетворяет требованиям ТЗ: Ku = 80, fН = 20 Гц, fВ = 4 МГц.
Список источников
1. Джонсон Д., Джонсон Дж.,
Мур Г. Справочник по активным фильтрам: Пер. с англ. М.Н. Микшиса. М.:
Энергоатомиздат, 1982. 220 с.
2. Павлов В.Н., Ногин В.Н. Схемотехника
аналоговых электронных устройств. М.: Радио и связь, 1997. 320 с.
3. Калмыков А.А., Матюнина А.В. Оформление
учебных студенческих работ: Методические указания. Свердловск: УПИ, 1984. 36 с.
4. Томас Р.К. Справочник.
Коммутационные устройства. М.: Радиосвязь, 1989, 144 с.
|
