Министерство образования Российской Федерации

ТОМСКИЙ УНИВЕРСИТЕТ СИСТЕМ

УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ

(ТУСУР)

Кафедра радиоэлектроники и защиты информации (РЗИ)

Усилитель мощности 1-5 каналов ТВ

Пояснительная записка к курсовому

проекту по дисциплине «Схемотехника аналоговых электронных устройств»

Выполнил

студент гр.148-3

______Галимов М.Р.

Проверил

преподаватель каф. РЗИ

______Титов А.А.

2001

РЕФЕРАТ

Курсовая работа 32с., 12рис., 5 источников, 1 приложение.

УСИЛИТЕЛЬ, ТРАНЗИСТОР, АЧХ, НЕРАВНОМЕРНОСТЬ АЧХ, КОЭФФИЦИЕНТ ПЕРЕДАЧИ, РАБОЧИЙ ДИАПАЗОН ЧАСТОТ, ТЕРМОСТАБИЛИЗАЦИЯ, МОЩНОСТЬ, КОРРЕКТИРУЮЩАЯ ЦЕПЬ, НОРМИРОВАННАЯ ВЕЛИЧИНА.

В данной курсовой работе основной задачей является расчёт транзисторных усилителей, используя методические указания.

Цель работы- на конкретном примере научиться расчитывать усилители на транзисторах, используя при этом разные варианты схемных решений.

Пояснительная записка выполнена в текстовом редакторе Microsoft Word 7.0.

1. Техническое задание

Усилитель должен отвечать следующим требованиям:

1.       Рабочая полоса частот: 49-100 МГц

2.       Линейные искажения

в области нижних частот не более 2 дБ

в области верхних частот не более 2 дБ

3.       Коэффициент усиления 15 дБ

4.       Мощность выходного сигнала Pвых=10 Вт

5.       Сопротивление источника сигнала и нагрузки Rг=Rн=75 Ом

Содержание

1.Техническое задание......................................................................3

2.Введение..........................................................................................5

3.Расчётная часть…...........................................................................6

3.1 Определение числа каскадов ............................................…..6

3.2 Распределение линейных искажений в области ВЧ ........….6

3.3 Расчёт выходного каскада……………………………............6

3.3.1 Выбор рабочей точки..................................................6

3.3.2 Выбор транзистора......................................................9

3.3.3 Расчёт эквивалентной схемы

транзистора  ………………………………...........…..10

3.3.4 Расчёт цепей термостабилизации……………..….....12

3.3.5 Расчёт корректирующих цепей………………….….15

3.3.5.1 Выходная корректирующая цепь……………..…..15

3.3.5.2 Расчёт МКЦ……………………………………..….16

3.4 Расчёт предоконечного каскада……………………........…...18

3.4.1 Выбор рабочей точки……………………….........…..18

3.4.2 Выбор транзистора…………………………...........…19

3.4.3 Расчёт эквивалентной схемы

транзистора………………………………….........…..19

3.4.4 Расчёт цепей термостабилизации.………….........….20

           3.4.5 Расчёт МКЦ………….……………………..........…....20

3.5 Расчёт входного каскада……………………………......….….22

3.5.1 Выбор рабочей точки………………………......….…22

3.5.2 Выбор транзистора ...…….…………………..........…23

3.5.3 Расчёт цепей термостабилизации………….........…..23

3.5.4 Расчёт входной корректирующей цепи………….…23

3.6 Расчёт разделительных и блокировочных ёмкостей…………………………………………….............…25

4 Заключение……………………………….……………….…..29

Список используемой литературы…………….………………30

Приложение А.Схема электрическая принципиальная……...31

Перечень элементов……………………………………….……32

2.Введение

В данной курсовой работе требуется рассчитать усилитель мощности для 1-5 каналов TV. Этот усилитель предназначен для усиления сигнала на передающей станции, что необходимо для нормальной работы TV-приёмника, которого обслуживает эта станция. Так как мощность у него средняя (10 Вт), то применяется он соответственно на небольшие расстояния(в районе деревни, небольшого города).В качестве источника усиливаемого сигнала может служить видеомагнитофон, сигнал принятый антенной ДМВ и преобразованный в МВ диапазон. Так как усиливаемый сигнал несёт информацию об изображении, то для получения хорошего качества изображения на TV-приёмнике на усилитель налагаются следующие требования: равномерное усиление во всём  рабочем диапазоне частот; должен иметь большую мощность, что бы каждый приёмник, находящийся в зоне обслуживания этой станции, мог без помех просматривать вещаемые ей передачи. С экономической точки зрения должен обладать максимальным КПД.

Наиболее эффективное достижение требуемой мощности даёт использование мощного ВЧ трансформатора, который задаёт такой режим работы транзистора, при котором он даёт максимальную мощность. Для коррекции АЧХ усилителя используются разные приёмы: введение отрицательных обратных связей, применение межкаскадных корректирующих цепей. Так как проектируемый усилитель является усилителем мощности то введение ОС влечёт за собой потерю мощности в цепях ОС что снижает КПД и следовательно применять её в данном усилителе не целесообразно. Применение межкаскадных корректирующих цепей (МКЦ), значительно повышает КПД. В данном усилителе используется МКЦ 3-го порядка, так как она обладает хорошими частотными свойствами.

3. Расчётная часть

3.1 Определение числа каскадов.

При выборе числа каскадов примем во внимание то, что у мощного усилителя один каскад с общим эмиттером позволяет получать усиление до 6 дБ, а так как нужно получить 15 дБ оптимальное число каскадов данного усилителя равно трём, тогда, в общем, усилитель будет иметь коэффициент усиления  18 дБ (запас 3 дБ).

3.2 Распределение линейных искажений в области ВЧ

Расчёт усилителя будем проводить исходя из того, что искажения распределены между каскадами равномерно. Как было определено ранее, количество каскадов проектируемого усилителя равно трём, а неравномерность усилителя по заданию не доложна превышать 2дБ. Следовательно,на каждый каскад приходится по 0,7 дБ.

3.3         Расчёт выходного каскада

3.3.1 Выбор рабочей точки

Для расчёта рабочей точки следует найти исходный параметр Uвых, который определяется по формулам:

                                                              (3.3.1)

    (3.3.2)

Так как выходное напряжение имеет большую величину между нагрузкой и выходным транзистором необходимо установить трансформатор импедансов на длинных линиях с коэффициентом трансформации 1/9 [1]. Тогда исходные параметры примут следующие значения :

                                          (3.3.3)

При дальнейшем расчете, нужно выбрать по какой схеме будет выполнен каскад: с дроссельной или резистивной нагрузкой. Рассмотрим обе схемы и выберем ту, которую наиболее целесообразно применить.

А) Расчёт каскада с резистивной нагрузкой:

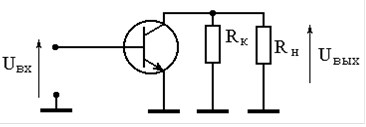

Схема резистивного каскада  по переменному току представлена на рисунке 3.3.1

Рисунок 3.3.1 Схема каскада с резистивной нагрузкой по переменному току

Так как нагрузкой каскада по переменному току является резистор, включенный в цепь коллектора - Rк и Rн, при чём Rк выбирается равный Rн, то эквивалентное сопротивление - Rэкв, на которое работает транзистор, будет равным Rн/2.  Тогда:

=3.25 (А)            (3.3.4)

                    (3.3.5)

                                      (3.3.6)

где  - остаточное напряжение на коллекторе и равно 2 В, тогда:

Напряжение питания выбирается равным  плюс напряжение которое падает на :

Построим нагрузочные прямые по постоянному и переменному току. Они приведены на рисунке 3.3.2.

                                            I, А

                                 8.2

                                  5.5

                                                               R~

                                 3.6

                                                            R_

                                                                   15                           30                 50   U, В

Рисунок 3.3.2. Нагрузочные прямые по постоянному и переменному току.

Произведём рассчёт мощностей: потребляемой и рассеиваемой на коллекторе, используя следующие формулы:

         (3.3.7)

                 (3.3.8)

Б) Расчёт дроссельного каскада:

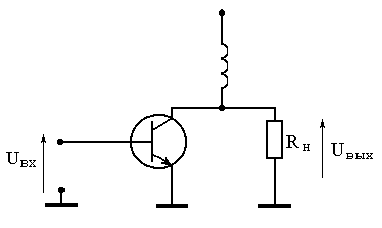

Схема дроссельного каскада по переменному току представлена на рисунке 3.3.3.

Рисунок 3.3.3. Схема дросельного каскада.

В дроссельном каскаде нагрузкой по переменному току является непосредственно нагрузочное сопртивление Rн.:

Подставляя полученные значения в формулы (3.3.4)-(3.3.6), получим:

Построим нагрузочные прямые по постоянному и переменному току. Они представлены на рисунке 3.3.4.

                                        I, А

                                                                R_

                                         R~

                              1.8

                                                                15                             28         U, В

Рисунок 3.3.4 - Нагрузочные прямые по постоянному и переменному току.

Произведём расчёт мощности по формулам (3.3.7), (3.3.8) :

Анализируя полученные результаты можно прийти к выводу, что целесообразней использовать дроссельный каскад, так как значительно  снижаются потребляемая  мощность и величина питающего напряжения.

3.3.2 Выбор транзистора

Выбор транзистора осуществляется с учётом следующих предельных параметров[2]:

1.            граничной частоты усиления транзистора по току в схеме с ОЭ

;

2.          предельно допустимого напряжения коллектор-эмиттер

;

6.            предельно допустимого тока коллектора

;

4.            предельной мощности, рассеиваемой на коллекторе

.

Этим требованиям полностью соответствует транзистор КТ930Б. Его основные технические характеристики взяты из справочника [3] и приведены ниже.

Электрические параметры:

1.            Граничная частота коэффициента передачи тока в схеме с ОЭ МГц;

2.            Постоянная времени цепи обратной связи  при  В пс;

3.            Статический коэффициент передачи тока в схеме с ОЭ ;

4.            Ёмкость коллекторного перехода при  В пФ;

5.            Индуктивность вывода базы нГн;

6.            Индуктивность вывода эмиттера нГн.

Предельные эксплуатационные данные:

1.            Постоянное напряжение коллектор-эмиттер В;

2.            Постоянный ток коллектора А;

3.            Постоянная рассеиваемая мощность коллектора  Вт;

3.3.3 Расчёт эквивалентной схемы транзистора

Существует много разных моделей транзистора. В данной работе произведён расчёт моделей: схемы Джиаколетто и однонаправленной модели на ВЧ.

А)   Расчёт схемы Джиакалетто:

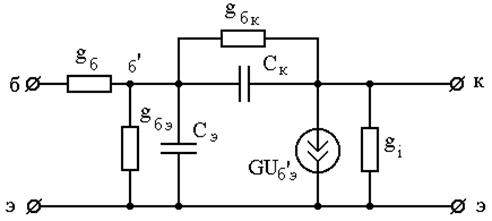

Схема Джиакалетто представлена на рисунке 3.3.5.

Рисунок 3.3.5 Схема Джиакалетто.

Найдем при помощи постоянной времени цепи обратной связи сопротивление базового перехода по формуле:

                                     (3.3.9)

     При чём  и  доложны быть измерены при одном напряжении Uкэ. А так как справочные данные приведены при разных напряжниях, необходимо воспользоваться формулой, которая позволяет вычислить  при любом значении напряжения Uкэ:

,                             (3.3.10)

в нашем случае:

Подставим полученное значение в формулу (3.3.9):

, тогда

    Используя формулу (3.3.10), найдем значение коллекторной емкости в рабочей точке :

Найдем значения остальных элементов схемы:

,                                                           (3.3.11)

     где

            (3.3.12)

- сопротивление эмиттеного перехода транзистора. Тогда:

Емкость эмиттерного перехода:

Выходное сопротивление транзистора:

                                                                                   (3.3.13)

                                                                          (3.3.14)

                                          (3.3.15)

Б) Расчёт однонаправленной модели на ВЧ:

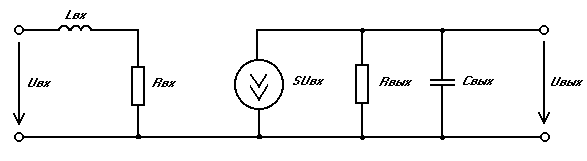

Схема однонаправленной модели на ВЧ представлена на рисунке 3.3.6. Описание этой модели можно найти в журнале [4].

Рисунок 3.3.6 Схема однонаправленной модели на ВЧ

Параметры эквивалентной схемы рассчитываются по приведённым ниже формулам.

Входная индуктивность:

,                  (3.3.16)

где -индуктивности выводов базы и эмиттера, которые берутся из справочных данных.

Входное сопротивление:

,                                               (3.3.17)

Выходное сопротивление имеет такое же значение, как и в схеме Джиакалетто:

.

Выходная ёмкость- это значение ёмкости   вычисленное в рабочей точке:

.

3.3.4 Расчёт цепей термостабилизации

При расчёте цепей термостабилизации нужно для начала выбрать вариант схемы. Существует несколько вариантов схем термостабилизации: пассивная коллекторная, активная коллекторная и эмиттерная. Их использование зависит от мощности каскада и от того, насколько жёсткие требования к термостабильности. В данной работе рассмотрены две схемы: эмиттерная и активная коллекторная стабилизации.

       3.3.4.1 Эмиттерная термостабилизация

Эмиттерная стабилизация применяется в основном в маломощных каскадах, и получила наиболее широкое распространение. Схема эмиттерной термостабилизации приведена на рисунке 3.3.7. Произведём упрощённый расчёт этой схемы [2].

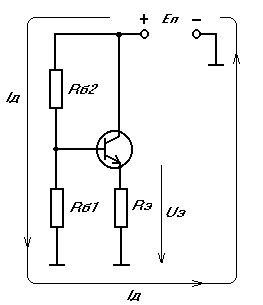

Рисунок 3.3.7 Принципиальная схема эмитерной термостабилизации

Расчёт производится по следующей схеме:

1.Выбираются напряжение эмиттера  и ток делителя  (см. рис. 3.4), а также напряжение питания ;

2. Затем рассчитываются .

Напряжение эмиттера  выбирается равным порядка . Ток делителя  выбирается равным , где - базовый ток транзистора и вычисляется по формуле:

(мА);                                         (3.3.18)

Тогда:

 А                               (3.3.19)

Учитывая то, что в коллекторной цепи отсутствует резистор, то напряжение питания рассчитывается по формуле: (В) ;                                        (3.3.20)

Расчёт величин резисторов производится по следующим формулам:

   Ом;                                                         (3.3.21)

 (Ом);                               (3.3.22)

 (Ом);             (3.3.23)

Данная методика расчёта не учитывает напрямую заданный диапазон температур окружающей среды, однако, в диапазоне температур от 0 до 50 градусов для расчитанной подобным образом схемы, результирующий уход тока покоя транзистора, как правило, не превышает (10-15)%, то есть схема имеет вполне приемлимую стабилизацию [2].

3.3.4.2 Активная коллекторная термостабилизация

Активная коллекторная термостабилизация используется в мощных каскадах и является достаточно эффективной, её схема представлена на рисунке 3.3.

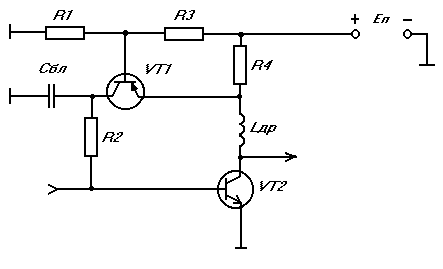

Рисунок 3.3.8  Схема активной коллекторной термостабилизации.

В качестве VT1 возьмём КТ814А. Выбираем падение напряжения на резисторе  из условия (пусть В), тогда . Затем производим  расчёт по формулам [6]:

;                                                                                   (3.3.24)

;                                                                              (3.3.25)

;                                                                         (3.3.26)

;                                                                            (3.3.27)

,                                                                            (3.3.28)

где  - статический коэффициент передачи тока в схеме с ОБ транзистора КТ814;

;                                                                            (3.3.29)

;                                                                         (3.3.30)

.                                                                       (3.3.31)

Получаем следующие значения:

(Ом);

(мА);

(В);

         (А);

(А);

(Ом);

(кОм);

 (Ом)

Величина индуктивности дросселя выбирается таким образом, чтобы переменная составляющая тока не заземлялась через источник питания, а величина блокировочной ёмкости - таким образом, чтобы коллектор транзистора VT1 по переменному току был заземлён.

Как было сказано выше, эмиттерную термостабилизацию в мощных каскадах применять “невыгодно” так как на резисторе, включённом в цепь эмиттера, расходуется большая мощность, поэтому в нашем случае необходимо выбрать активную коллекторную стабилизацию.

3.3.5 Расчёт корректирующих цепей

3.3.5.1 Расчёт выходной корректирующей цепи

Расчёт всех КЦ производится в соответствии с методикой описанной в [5]. Схема выходной корректирующей цепи представлена на рисунке 3.3.9.

Рисунок 3.3.9 Схема выходной корректирующей цепи

Найдём - выходное сопротивление транзистора нормированное относительно  и :

                                                                 (3.3.32)
