Курсовая работа: Розрахунок цифрового лінійного тракту

Примітка: згідно завдання на курсовий проект обрана схема організації зв’язку однокабельна (ОК).

цифровий лінійний тракт канал

МКТ-4 - це коаксіальний кабель, діаметр внутрішнього провідника 1,2 мм, а зовнішнього - 4,6 мм. Виходячи з цього для даного типу кабелю (коаксіальна пара типу 1,2/4,6) Кα =5,34.

Кабель МКТ-4 застосовується для 300-канальної системи високочастотного зв'язку (К-300) в діапазоні 60.1300 кГц. Система живлення-дистанційна. Пункти, що не обслуговують, встановлюються через 3 км, а що обслуговуються-через 120 км. Система зв'язку - чотирипровідна, односмугова. Енергетичний потенціал апаратури К-300 до 44 дБ. Застосовуються також цифрові системи ІКМ-480х2. Відомі конструкції малогабаритних коаксіальних кабелів, що мають одну, чотири, шість, вісім, дванадцять пар.

Таблиця 3.2

Основні характеристики кабелю МКТ-4.

Схема організації зв’язку показує, яка апаратура ЦСП використовується для організації необхідного числа каналів і групових трактів, в яких групах або системах організовуються канали (тракти) для передачі сигналів різноманітного вигляду. Також схема містить інформацію про те, на яких КП організовується введення, виділення та транзит каналів, а також, яка при цьому використовується апаратура.

За умовою завдання курсового проекту необхідно зобразити схему організації зв’язку між двома кінцевими пунктами, де розміщено додаткове АСП. На рис.4.1 представлена схема організації зв’язку між двома кінцевими пунктами В та D. В КП В за допомогою чотирьох комплектів апаратури первинної групи (АЦО-30) формуються чотири первинні цифрові потоки, швидкість передачі яких 2048 кбіт/с. Оскільки для даного варіанту необхідно передати велику кількість телефонних сигналів (115 ТЛФ), а одному ТЛФ відповідає один ОЦК, то всі чотири комплекти апаратури ПГ будуть використовуватись для передачі 115 ТЛФ (по 30 ТЛФ перші три ПГ та остання ПГ 25 ТЛФ). Ці чотири комплекти апаратури ПГ об’єднуються в апаратуру ВГ, що формуються вторинний цифровий потік, швидкість передачі якого 8448 кбіт/с.

Оскільки не вистачило каналів для передачі інших видів сигналів, потрібно використовувати нові комплекти апаратури ПГ. В першому комплекті апаратури ПГ 16 ОЦК використовується для передачі чотирьох сигналів ЗМ 1 класу, 1 ОЦК - одного факсимільного сигналу (Ф), 2 ОЦК - двох СШПД (Д), 1 ОЦК - п’ятьох НШПД (Т). Інші комплекти апаратури ПГ використовуватися не будуть. Як і попередні комплекти апаратури ПГ, вони теж об’єднуються в апаратуру ВГ, а апаратура ВГ в свою чергу об’єднується в апаратуру ТГ.

На ділянці ВD розміщено додаткове АСП К-300, тому виникає необхідність спільної роботи ЦСП з АСП. Для передачі групових сигналів АСП К-300 за цифровими трактами використовується апаратура АЦО-ТГ, що забезпечує передачу сигналів третинним цифровим трактом.

Комплекти апаратури ТГ об’єднуються в ЦСП ІКМ-480х2, та передають сигнали на зустрічний пункт D.

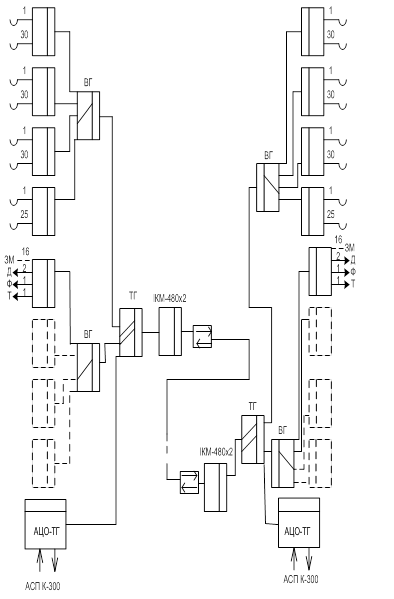

Рис.4.1 Схема організації зв’язку між двома кінцевими пунктами В та D

На магістралях ЦСП використовуються регенераційні пункти, що не обслуговуються (НРП), та пункти, що обслуговуються (ОРП). Пункти, що обслуговуються, розташовують тільки в населених пунктах. На кожному ОРП міститься по два комплекти обладнання лінійного тракту ЦСП. Відстань між сусідніми ОРП не повинна перевищувати довжини секції дистанційного живлення та є паспортною (довідковою) величиною. Між сусідніми ОРП розміщують НРП. Допустима кількість НРП між сусідніми ОРП також є паспортною (довідковою) величиною. Під час розміщення НРП на магістралі доцільно враховувати наступні рекомендації:

-  довжина регенераційної ділянки (РД)  не повинна перевищувати максимально допустиме значення;

-  доцільно забезпечити рівномірне розташування НРП на кожній з ділянок ОРП-ОРП;

-  необхідно використати можливо меншу кількість НРП на кожній з ділянок ОРП-ОРП;

-  за результатами розрахунку, при появі необхідності використати укорочені РД, а їхнє корегування можна забезпечити застосуванням штучних ліній (ШЛ), що встановлюються тільки на станційних регенераційних пунктах (КП, ОРП);

-  укорочені ділянки доцільно встановлювати біля пунктів, де розміщене комутаційне обладнання, яке створює в процесі роботи потужні завади.

Максимально допустиму довжину РД можна визначити, використовуючи співвідношення:

, (5.2.1)

де  - максимально перекриваюче загасання (дБ) РД на розрахунковій частоті (тобто підсилювальна спроможність НРП) беремо з таблиці 3.1,  - коефіцієнт загасання кабелю на розрахунковій частоті (вона дорівнює напівтактовій частоти:  при максимальній температурі ґрунту.

Коефіцієнт загасання кабелю  визначається співвідношенням:

, (5.2.2)

Значення  - втрати в діелектрику,  - втрати в екрані,  - втрати на частоті, для різних типів кабелю різні. Для кабелю МКТ-4 ці значення складають відповідно: 0,065; 5,265; 0,0186.

Для ЦСП ІКМ-480х2 і коаксіального кабелю МКТ-4 використовуючи таблицю 3.1 знаходимо значення =51,840 МГц.

=0,551,840 =25,920 МГц

Отже, коефіцієнт загасання кабелю буде рівний:

дБ.

Максимально допустима довжина РД:

=86/27,35=3,14 км.

Для визначення кількості РД на кожній з секцій ЦЛТ (ділянок ОРП-ОРП) спочатку визначається число:

, (5.3.1)

де  - обернені квадратні дужки означають ціле число, lорп - довжина ділянки ОРП-ОРП; lном - номінальна довжина РД. Для ЦСП ІКМ-1920 =3км.

Далі проводиться аналіз різниці:

 (5.3.2)

Якщо Δ=0, то довжина кожної РД приймається рівною цьому значенню lРД, укорочених ділянок не буде, а кількість РД буде рівною NРД=M. Кількість НРП буде завжди на 1 менше ніж кількість РД.

Якщо Δ≥0,5, то ділянка ОРП-ОРП складатиметься з М ділянок довжиною lРД і однієї укороченої ділянки, довжина якої визначатиметься як lУК=Δ. lРД. Кількість РД складатиме NРД=M+1. В цьому випадку, ОРП регенератора корегує загасання на укороченій ділянці. При цьому укорочену ділянку розташовують біля ОРП або біля КП.

Якщо Δ<0,5 то матимемо М-1 ділянок довжиною lРД і 2 укорочених ділянки, довжина кожної з яких складатиме lУК=0,5. (1+Δ). lРД. Загальна кількість РД також буде М+1. Використання 2-х укорочених ділянок забезпечує можливість корекції загасання РД за допомогою АРП регенератора та підвищення захищеності регенераторів кожної з укорочених ділянок. Ці ділянки доцільно розташовувати близько місця розташування КП або ОРП.

На практиці визначається можливість розміщення НРП у відповідності з розрахунками на трасі. Найчастіше, через особливості траси потрібно корегувати первинне розміщення НРП. Звичайно, корегування призводить до збільшення кількості РД. На трасі будуть РД як номінальної довжини, так й укорочені. Однак, і це корегування може бути проміжним. Справа в тому, що якщо результати наступних розрахунків доведуть, що захищеність від завад сигналів ЦЛТ виявиться недостатньою, то для її підвищення може бути доцільним зменшення довжини РД і наступний перерозподіл розміщення НРП.

Таким чином, процес розміщення НРП складається з кількох етапів і передбачає виконання наступних операцій.

1.  Вибір довжини РД, що не перевищує максимальне допустиме значення . Звичайно вибирають .

2.  Перевірка реального розміщення НРП на трасі.

3.  Розрахунок допустимих і очікуваних значень захищеності (, ) і імовірності помилок ().

4.  Порівняння очікуваних захищеності та імовірності помилок з допустимими значеннями.

Якщо очікувані значення захищеності та імовірності помилки не задовольняють допустимим значенням, то довжина кожної з РД зменшується на величину в межах . В технічних даних апаратури ЦСП, як правило, вказуються допустимі межі відхилення довжини РД від номінального значення. В деяких випадках, під час великого завантаження основного кабелю може виявитися доцільним введення додаткового кабелю, що дозволяє знизити завантаження основного кабелю та підвищити завадозахищенність сигналу ЦЛТ. При цьому може з’явитися можливість збільшити довжину РД.

Для ділянки А-В (LАВ=180 км): М==60,∆=180/3-60=0, NРД =М=60, NНРП=59.

Для ділянки В-С (LBС=186 км): М==62,∆=186/3-62=0, NРД=М=62, NНРП=61.

Для ділянки В-D (LBD=110 км): М==36,∆=110/3-36=0,666, ∆≥0,5, lУК=Δ. lРД=0,666*3=2 км,

NРД=М+1=36+1=37, NНРП=36.

Усі результати розрахунків кількості НРП наведені у таблиці 5.3.1, а також на рисунку 5.3.1 представлена схема (план) розміщення регенераційних пунктів на кожній з дільниць (секцій) магістралі (між суміжними КП).

Таблиця 5.3.1

Розрахунок кількості НРП.

Примітка: до кількості РД входить кількість укорочених ділянок.

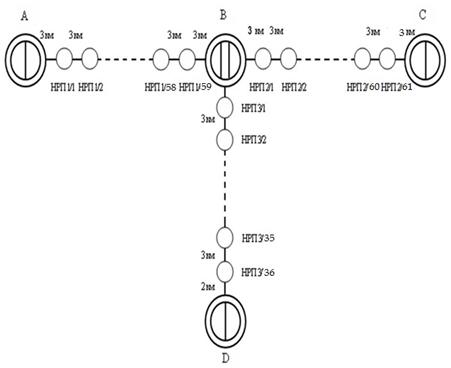

Рис.5.3.1 Схема розміщення регенераційних пунктів між КП на магістралі

Завадостійкість ЦЛТ визначає імовірність передачі інформації по ЦЛТ. Кількісно імовірність передачі інформації оцінюється імовірністю помилки (). Величина імовірності помилки () є функцією співвідношення сигнал/завада за потужністю (або напругою). Розрізняють три види значень імовірності помилки та відповідній їй захищеності: допустима, очікувана та фактична. Згідно завдання на курсовий проект, розрахунку підлягають лише очікувані значення імовірності, а допустимі нормуються у відповідності із нормами МСЕ:

, (6.1.1)

де

Згідно з варіантом завдання для розрахунку  обираємо значення =4,0·10-12 (для магістральної первинної мережі). Згідно з (6.1.1) визначаємо  для РД і секцій ЦЛТ в цілому:

4,0·10-12 *180 км =7,2·10-10;

4,0·10-12 *186 км =7,44·10-10;

4,0·10-12 *110 км =4,4·10-10;

4,0·10-12 *3 км =1,2·10-11.

Враховуючи, що в ЦСП ІКМ-480х2 використовується троїчний код 4В3Т, величина допустимої захищеності визначається за виразом:

, (6.1.2),

де .

Відповідні величині  і  наведені в таблиці 6.1.1.

Таблиця 6.1.1

Розраховані значення  і

Як відомо, в процесі перетворень сигналів в аналого-цифровому обладнанні можливо збільшення (розмноження) помилок, та як наслідок, й збільшення їх імовірності.

Сумарна очікувана захищеність визначається за формулою:

, (6.2.1)

де  - захищеність від завад, створюваних n джерелами, і вплив яких враховується аналітично,  - захищеність від завади і-го джерела,  - зменшення захищеності через еквівалентний вплив: міжсимвольних спотворень, фазових тремтінь (часових зсувів) строб-імпульсів, нестабільності порога вирішального пристрою регенератора й інше (для ЦСП ІКМ-480х2 =10 дБ).

Сумарна очікувана захищеність залежить від виду завад, переважних в кабелі. Для ЦСП, що працюють по коаксіальному кабелю, переважними є власні шуми, а для ЦСП, що працюють по симетричному кабелю, переважними є завади лінійних переходів.

У зв’язку з тим, що обраний коаксіальний кабель (МКТ-4) і схема ОК, то необхідно розрахувати очікувану захищеність від власних шумів (). На її величину впливає структура побудови вхідних каскадів регенератора (від його входу до входу вирішального пристрою). Для високошвидкісної ЦСП ІКМ-480х2 захищеність від власних шумів описується виразом:

, (6.2.2)

де  - рівень потужності лінійного сигналу на виході регенератора (дБм), А - амплітуда імпульсу лінійного сигналу на виході регенератора (В), R - хвильовий опір кабелю (Ом),  - постійний коефіцієнт, що залежить від виду коду лінійного сигналу,  - загасання РД (дБ),  - коефіцієнт шуму вхідного підсилювача (дБ),  - тактова частота (МГц),  - розрахунковий коефіцієнт, величина якого для різних значень  наведені в таблиці 6.2.1.

Таблиця 6.2.1

Залежність розрахункового коефіцієнта  від

Для ЦСП ІКМ-480х2 і коаксіального кабелю МКТ-4 використовуючи таблиці 3.1 та 3.2 знаходимо значення А =1В, R=75 Ом, =4, =3 дБ, =51,840 МГц.

Отже, рівень потужності лінійного сигналу на виході регенератора буде:

==11,25 дБм

Значення загасання ділянки регенерації (РД) визначається:

=  lРД (6.2.3)

=  lРД = 27,353=82,05 дБ

=0,7

Таким чином, захищеність від власних шумів дорівнює:

=11,25-10lg (4) - 82,05-3-10lg (51,840) +20lg (82,05) - 10lg (0,7) +98,2=41,057 дБ.

Отже, сумарна очікувана захищеність визначається за формулою (6.2.1) і буде рівна:

=31,057 дБ.

Оскільки для ЦСП ІКМ-480х2 використовується троїчний код 4В3Т, для розрахунку очікуваної імовірності помилки для кожної секції використовується формула:

РПОМ оч=10 (6.3.1)

Для кожної секції (РД) одержимо:

РПОМ оч=10 = 10 =

Pпом. оч. сек=Pпом. оч. рд*Nрд

Pпом. оч. А-В= *60=6·10-15

Pпом. оч. В-С= *62=6,2·10-15

Pпом. оч. В-D= *37=3,7·10-15

Результати зведемо у таблицю 6.3.1.

Таблиця 6.3.1

Зведена таблиця РПОМ РД і РПОМ СЕК

Даний курсовий проект мав на меті розрахунок ЦСП на базі ІКМ-1920. В процесі роботи було проведено розрахунки еквівалентної кількості каналів ОЦК, побудовано структурну схему системи передачі на основі апаратури ІКМ-1920, визначено максимальну довжину регенераційної ділянки, величину коефіцієнта загасання кабелю КМБ-4 на відповідній частоті, кількість НРП та ОРП, допустимі значення імовірностей помилки та захищеності для кожної ділянки та РД та очікувані значення імовірності помилки та захищеності для кожної ділянки та РД. В цілому можна сказати, що дані канали нормальної якості.

Проаналізувавши дані таблиці можна сказати, що очікувана імовірність помилки регенераційних ділянок та секцій ЦЛТ менше ніж допустима, а отже знаходиться в нормі. Також те, що захищеність очікувана (40,7213 дБ) перебільшує чотири допустимих захищеності для АВ, ВС, BD, РД. Це говорить про гарну якість каналів та високу захищеність від завад.
