Курсовая работа: Розрахунок ліфта

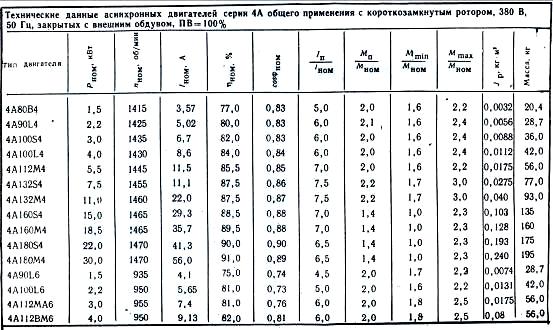

Таблиця 2. Блоки живлення
Тип
Характеристики
Вхід
Вихід
Напруга
Uж, В АС
Напруга
Uвих, В DС
Струм
Iвих, А
Потужність
Р, Вт
ABL-7RE2402
100...240
5,12,24,36
2
48
ABL-7RE2403
100...240
5,12,24,36
3
72
ABL-7RE2405
100...240
5,24
5
120
ABL-7RE2410
100...240
5,12
10
240
Таблиця 3. Номінали автоматів
Параметр
ВА88-32
ВА88-33
ВА88-35
ВА88-37
ВА88-40
ВА88-43
Максимальний номінальний
струм
Iнм,А
3-12,5
160
250
400
800
1600
Струм теплового розчеплення
Iн,А
1;2,5; 1,6; 2,0; 2,5; 3,2;
4,0
50; 63; 80; 100; 125
12,5; 16; 20; 25; 32; 40;
50; 63; 80; 100; 125
125; 160; 16; 20; 25; 32;
40; 50; 63; 80; 100;200; 250
80; 100; 125;250; 315; 400
200; 500; 630; 800
800; 1000; 1250; 1600
Струм спрацювання
електромагнітного розчіплювача
500
10In
10In
10In
10In
10In
регул.
Механічна ізносостійкість,
циклів ВО не менше
8500
7000
7000
4000
4000
2500
Електрична ізносостійкість,
циклів ВО не менше
1500
100
1000
1000
1000
500
Режим роботи
довготривалий
Строк служби, не менше, років
15

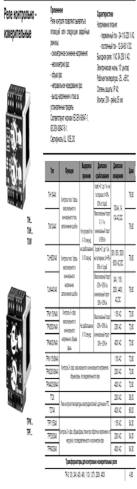

Таблиця 4 . Реле напруги

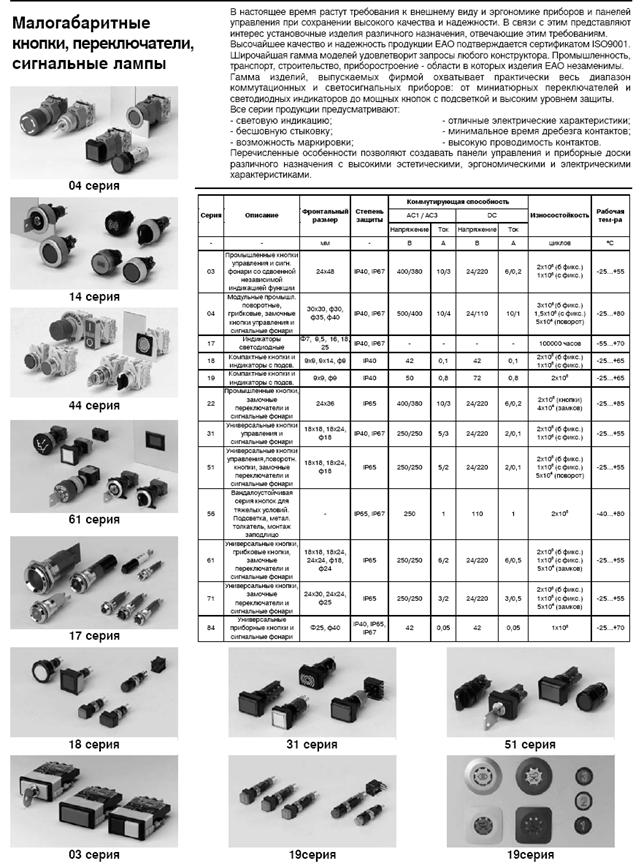

Таблиця 5 . Кнопки

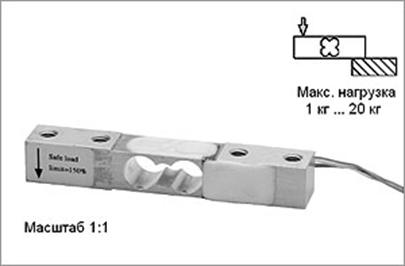

Таблиця 6 . Датчик ваги
Технические данныеТипы
DF2S-4
DF2S-5
Класс точности
0,05%
0,03%
Номинальная нагрузка (Emax)
кг
1,3,5,10,12,15,20
1,3,5,10,12,15,20
Макс. размер платформы
мм
150х150
150х150
Рабочий коэффициент
передачи(Cn)
мВ/В
2±10%(1кг:1,8±10%)
2±10%(1кг:1,8±10%)
Нулевой баланс
0±0,5
0±0,5
Температурн. коэффициент
нуля (ТКо)
% от Cn /10К
±0,0500
±0,0300
Темпер.отклонение РКП (ТКс)
±0,100
±0,0500
Гистерезис (dhy)
% от Cn
±0,0500
±0,0300
Нелинейность (dlin)
±0,0500
±0,0300
Ползучесть (dcr) за 5мин.
±0,0500
±0,0300
Погрешностьэксцентричн.
нагружения1)
%
±0,1000
±0,0500
Входное сопротивление (RLC)
Ом
1000±10
1000±10
Выходное сопротивление (R0)
1000±10
1000±10
Эталонное напряжение (Uref)
В
5
5
Номинальное напряжение (Bu)
5…15
5…15
Сопротивление изоляции
(Ris)
ГОм
>2
>2
Номин. диапазон
температур(BT)
°С
`-10…+40
`-10…+40
Рабочий диапазон температур
(Btu)
`-20…+50
`-20…+50
Температура хранения (Btl)
`-30…+70
`-30…+70
Предельно допустимая
нагрузка (EL)
% от Еmax
150
150
Допустимая латеральная.
нагр.(Llq)
% от Еmax
300
300
Разрушающая нагрузка (Ed)
150
150
Деформация при номин.
нагрузке (snom)
мм
<0,4
<0,4
Вес, приблизительно
г
30
30
Тип защиты по EN 60529
(IEC529)
IP54
IP54
Материал:
Упругий элемент
Алюминий
Алюминий
Покрытие
Силиконовая резина
Силиконовая резина

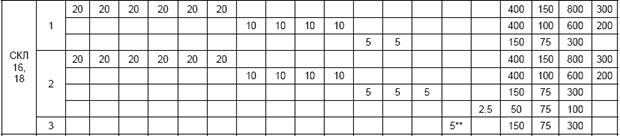

Таблиця 7 . Лампи індикації

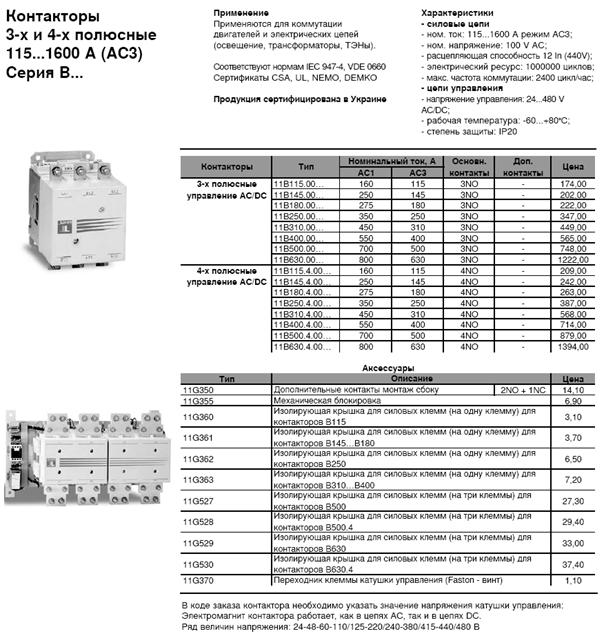

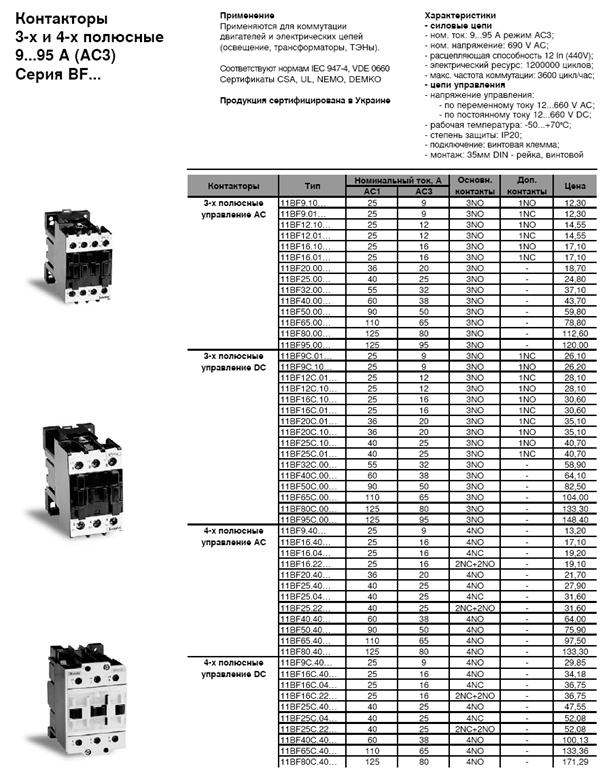

Таблиця 8 . Магнітні пускачі

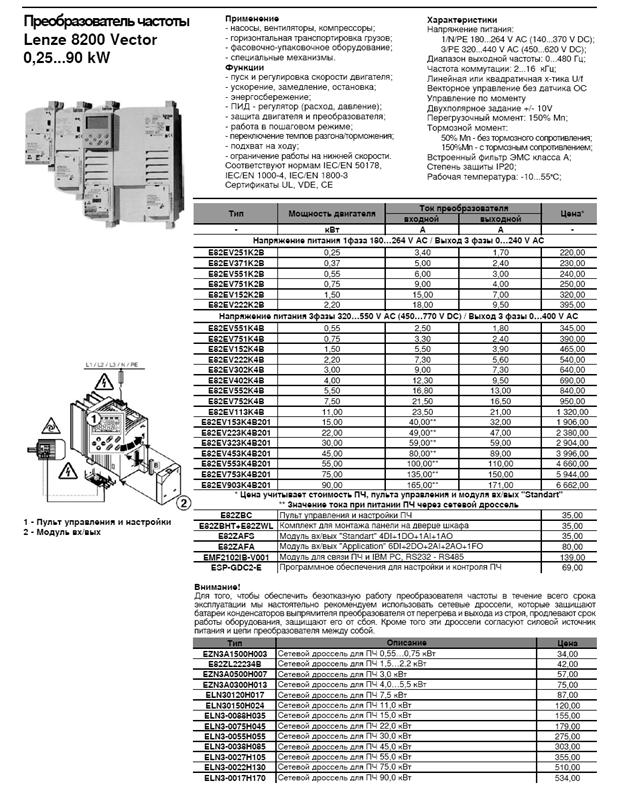

Таблиця 9 . Параметри
частотних перетворювачів

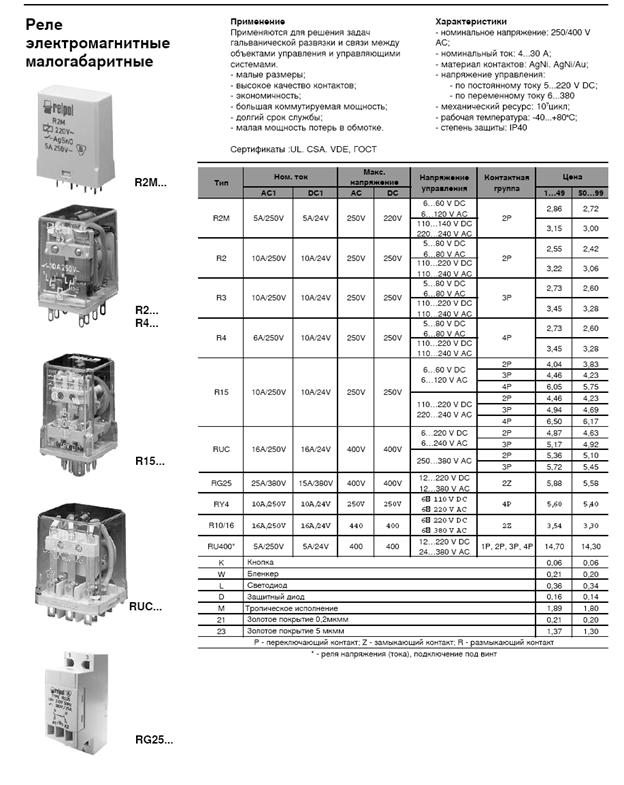

Таблиця 10 . Проміжні
реле
