КУРСОВАЯ РАБОТА

по дисциплине: "Теория автоматического управления"

Уфа 2011

ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ

Вариант 16

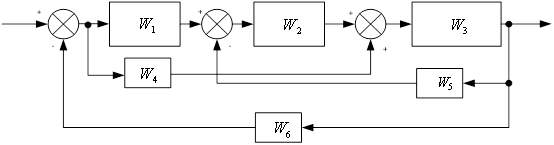

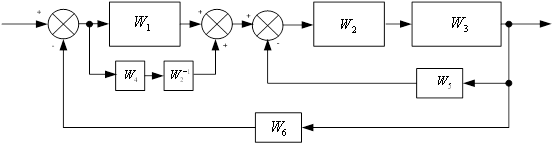

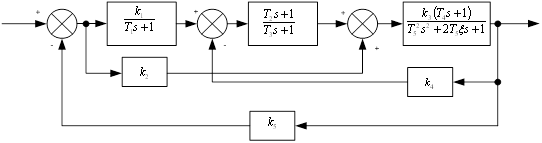

Схема а:

Для структурной схемы САУ, соответствующей выбранному варианту, выполнить следующие действия:

1)  Определить передаточную функцию разомкнутой системы, привести ее к стандартной форме записи. Определить степень астатизма системы.

2)  Определить амплитудно-фазовую, вещественную и мнимую частотные характеристики.

3)  Построить годограф АФЧХ разомкнутой системы.

4)  Найти выражения для асимптотической ЛАЧХ и ЛФЧХ разомкнутой системы.

5)  Построить в масштабе ЛАЧХ и ЛФЧХ разомкнутой системы.

6)  Определить устойчивость замкнутой САР с помощью критерия Найквиста и логарифмических частотных характеристик.

7)  Найти запасы устойчивости системы по фазе и амплитуде.

8)  Записать выражение для передаточной функции замкнутой системы и проверить выводы пункта 6 с помощью алгебраических критериев Рауса и Гурвица.

9)  Проверить выводы пункта 6 с помощью частотного критерия Михайлова.

10) Найти коэффициенты С0, С1, С2 ошибок системы.

11) Построить с помощью ЭВМ переходную функцию замкнутой системы и оценить основные показатели качества регулирования (перерегулирование, и время регулирования) в системе.

передаточный астатизм амплитудный голограф

1. Передаточная функция разомкнутой системы

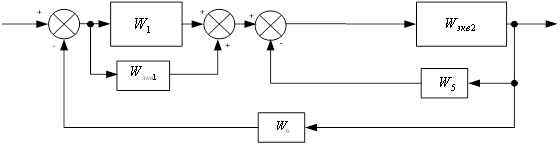

Упростим схему.

Где

; ; ; ; ; .

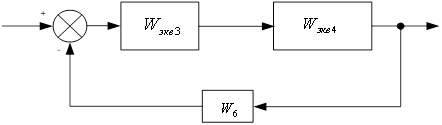

Перенесем сумматор.

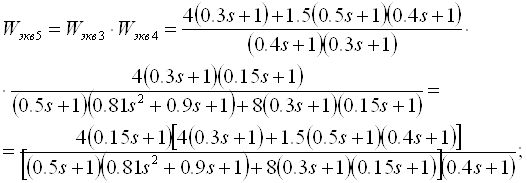

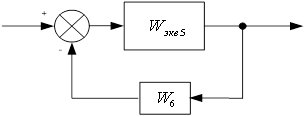

Затем упростим.

Где

;

Где

;

Где

;

; ; ; ; .

;

;

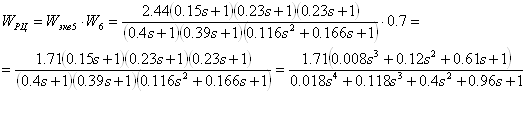

Степень астатизма ν=0. Коэффициент передачи К=1.71. Постоянные времени: Т1=0.15, Т2=0.23, Т3=0.23, Т4=0.4, Т5=0.39, Т6=0.34, ξ=0.24.

2. Частотная передаточная функция системы (s→jω)

Особые точки АФЧХ приведены в таблице 1.

Таблица 1.

3. Годограф АФЧХ разомкнутой системы

Годограф (рисунок 1) при ω=0 начинается на положительной вещественной полуоси. При ω→ ∞ через четвертый и третий квадранты стремиться к нулю. Пересекает при ω=0 вещественную ось в точке (1,71;j0) и при ω=2,85 пересекает мнимую ось в точке (0;-j2.46).

Рисунок 1.

4. Асимптотическая ЛАХ и ЛФХ

Асимптотическая ЛАХ:

Асимптотическая ЛФХ:

5. Построение в масштабе ЛАХ и ЛФХ системы

1)  Значение ЛАХ при ω =1 равно 20lgK, где К – коэффициент передачи разомкнутой системы. К=1,71, значит ЛАХ пересекает ось L(ω) на уровне 4.66.

2)  Степень астатизма системы ν =0, следовательно наклон самой низкочастотной асимптоты равен 0 дБ/дек.

3)  Таблица значений сопрягаемых частот.

Таблица 2.

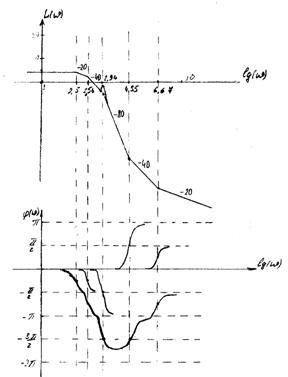

Асимптотическая ЛАХ, построенная от руки (схематично) по информации из таблицы 2 показана на рисунке 2.

Рисунок 2.

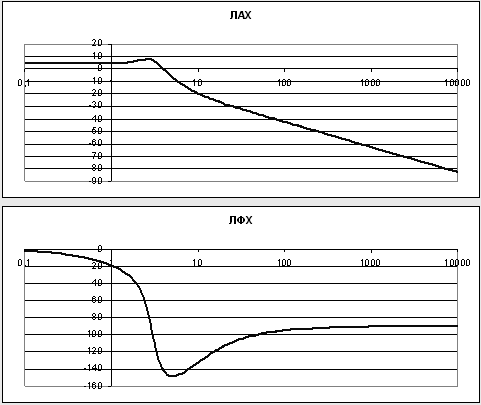

На рисунке 3 показаны в масштабе ЛАХ и ЛФХ системы, построенные с помощью ЭВМ.

Рисунок 3.

6. Устойчивость замкнутой САУ с помощью критерия Найквиста и логарифмических частотных характеристик

Степень астатизма системы ν=0 и характеристический полином разомкнутой системы имеет все корни в левой половине комплексной плоскости, то критерий Найквиста будет следующим: Для того чтобы замкнутая САУ была устойчивой необходимо и достаточно, чтобы годограф амплитудно-фазовой характеристики разомкнутой системы не охватывал точку с координатами (-1; j0).

На рисунке 4 изображен годограф АФХ. Он не охватывает точку (-1; j0), следовательно, замкнутая система будет устойчивой.

Рисунок 4.

7. Запасы устойчивости по фазе и амплитуде

Как видно из рисунка 4 годограф не пересекает отрицательную вещественную полуось, следовательно, запас устойчивости по амплитуде 100%.

Рассчитаем запас устойчивости по фазе:

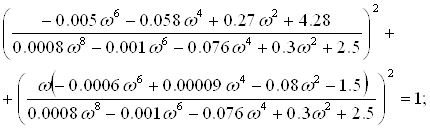

Найдем ωср(частоту среза) из условия A(ω)=1

ωср=3,924 с-1

Таким образом запас по фазе составляет 39,230.

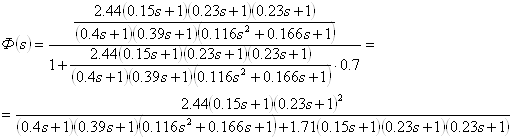

Передаточная функция замкнутой системы может быть найдена по следующей формуле

Характеристический полином системы:

Определение устойчивости замкнутой системы методом Рауса.

Таблица Рауса.

Заполним таблицу.

Все элементы первого столбца таблицы имеют один и тот же знак, следовательно, характеристический полином замкнутой системы имеет корни только в левой половине комплексной плоскости. Замкнутая САУ устойчива.

Определение устойчивости замкнутой системы методом Гурвица.

Построим определители Гурвица

Все определители Гурвица положительны, следовательно, характеристический полином замкнутой системы имеет корни только в левой половине комплексной плоскости. Замкнутая САУ устойчива.

8. Определение устойчивости замкнутой системы с помощью частотного критерия Михайлова

Характеристический полином системы

s→jω

Вещественная функция Михайлова:

.

Мнимая функция Михайлова:

Решим уравнения

; .

,

Учитываем корни ω > 0

; ;

; .

; ; .

Построим таблицу

Годограф Михайлова (в схематичном виде) представлен на рисунке 5.

Рисунок 5.

Критерий Михайлова: Замкнутая САУ будет устойчивой тогда и только тогда, когда годограф Михайлова, при изменении частоты ω от 0 до +∞ начинаясь на положительной действительной полуоси последовательно и нигде не обращаясь в 0 пересекает n квадрантов комплексной плоскости (где n – порядок характеристического полинома САУ).

В данном случае годограф соответствует критерию Михайлова, значит замкнутая САУ устойчива.

9. Коэффициенты ошибок системы

Передаточная функция ошибки будет иметь вид

10. Переходная функция САУ

Найдем корни N(s):

Получим следующее:

Построим график с помощью ЭВМ.

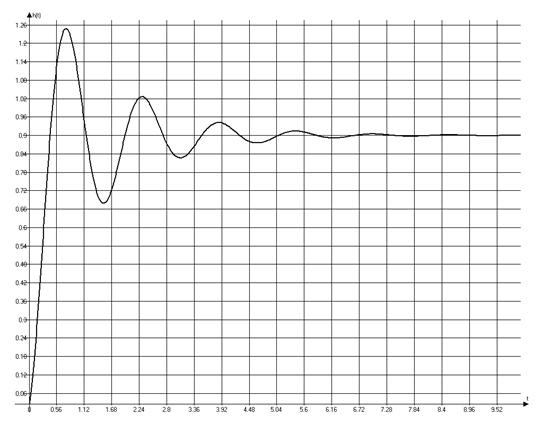

График переходной функции.

Из графика видно, что время регулирования tp≈3.29с, а перерегулирование

.
