Курсовая работа: Исследование фильтра Чебышева

Элементы схемы ФНЧ в нормированном масштабе величин имеют следующие значения (согласно данным таблицы, приведенной в приложении, и расчетам):

 = 1 Ф;   = 1Ф;   = 1 Ф;   = 1 Ф;  = 1 Ф;  = 1 Ф;  = 1 Ф;

 = Ом;     =  Ом;

 = Ом;    = Ом;

 = Ом;    = Ом;

 = Ом;

2.2   Выбор значения масштабного коэффициента для первых звеньев ФВЧ и ФНЧ

При выборе величины масштабного коэффициента первого звена ФНЧ руководствуются следующими критериями:

*получение входного сопротивления фильтра более 20 кОм:

 ≥ 40000 – для звена второго порядка;  ≥ 60000 – для звена третьего порядка.

получение значений сопротивлений резисторов менее 1Мом, что обеспечит приемлемые шумовые свойства схемы:  ≤ .

  К10-43, у которых наибольшее номинальное значение емкости равно 44,2 НФ, можно принять  ≤ 44,2 Ф, тогда  ≥ .

Выбираем величину масштабного коэффициента первого звена ФНЧ исходя из условий:  ≥ 40000;  ≤  ;

  ≥   ≥   ≥ ,694108•

.

Принимаем  = 274•.

Здесь желательно было бы выбрать величину масштабного коэффициента несколько большего значения, но не нарушая требований №2. Это будет соответствовать меньшему денормированному значению емкости, чем 44,2 НФ, а значит, конденсатор будет меньших размеров.

При выборе величины масштабного коэффициента первого звена ФВЧ  обычно руководствуются следующими критериями:

1.  Получение входного сопротивления фильтра более 20кОм:

 ≥ 20•• (+ ) – для звена второго порядка;

 ≥ 20•• (+ ) – для звена третьего порядка;

2.  ≤ 1•) – для звена второго порядка;

≤ 1•) – для звена третьего порядка;

3.  При использовании конденсаторов типа К10-43:

 ≤ 44,2• Ф; поэтому  ≥  ≥ 22,624434 •

Выбираем величину масштабного коэффициента первого звена ФВЧ исходя из условий:

 ≥ 20• • (+ ) ≥ 9155,362165•.

≤ 1•) ≤ 157204,4384•.

3 ≥  ≥ 22,624434 •

Принимаем  =  9155,362165•  = 9,155362165•.

2.3   Выбор значения масштабного коэффициента для других звеньев ФНЧ и ФВЧ

Выбираем величину масштабного коэффициента 2 и 3 звеньев ФНЧ, исходя из условий №2 и №3 предыдущего подраздела:

1.  ≤ ;  ≤ .

2.

3.

Принимаем  =210* ;  =590* .

Выбираем величину масштабного коэффициента 2 и 3 звеньев ФВЧ, исходя из условий №2 и №3 предыдущего подраздела:

1.  ≤ 1***) ≤ 1**2*3,14*4,651162**0,1993 ≤

≤ 5821,412964*;

≤ 1***)≤1**2*3,14*4,651162**0,04584 ≤

≤ 1338,954191.

2.   ≥  ≥ 22,624434 *

 ≥  ≥ 22,624434 * .

Принимаем  =2100*; = 511*.

2.4.  Деноминирование значений элементов схемы ФНЧ и ФВЧ

фильтр частота печатный модуль

Деноминированные значения параметров элементов схемы ФНЧ имеют следующие значения:

Расчетные значения сопротивлений резисторов:

= 1* = 1*

= 1*= 1*

= 1* = 1*

= 1*

Расчетные значения емкостей конденсаторов:

 =  =   0,434*;

 =  =  0,227*;

 =  =   0,017*;

 =  =   437,6*;

 =  =   10,982*;

 =  =   436,415*;

 =  =   0,899*.

Деноминированные значения параметров элементов схемы ФВЧ имеют следующие значения:

Расчетные значения емкостей конденсаторов:

 =  0,109*;

 =   0,109*;

 =   0,109*;

 =   *;

 =    *;

 =   1,956*;

 =   1,956*.

Расчетные значения сопротивлений резисторов:

 =  =  30,45;

 =  =  58,23 ;

 =  =  781,22;

 =  =  9,05*;

 =  =  360,73*;

 =  =  786,26;

 =  =  381,64*.

3. Разработка дополнительных вопросов проектирования

3.1 Составление полной расчетной схемы фильтра

Полная расчетная схема составляется в соответствии с результатами расчетов элементов схем ФВЧ и ФНЧ. При этом учитывается, что для создания полосового фильтра (ПФ), фильтры высоких и низких частот следует соединять последовательно. Как показала инженерная практика, для получения хорошего диапазона фильтра, целесообразно первым поместить ФВЧ для подавления низкочастотных составляющих сигнала и помех на выходе ФНЧ.

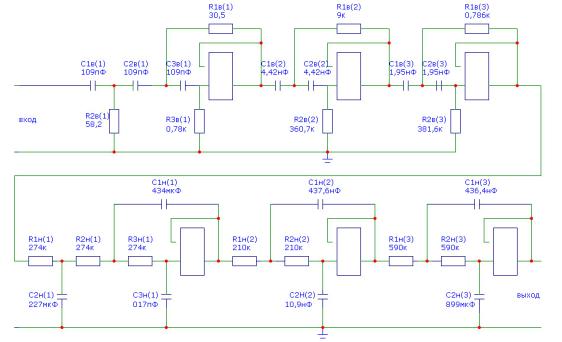

На рисунке 7 представлена полная расчетная схема полосового фильтра с указанием значений параметров элементов схемы, полученных в результате расчетов. На основании этой схемы после включения в неё дополнительных элементов будет разработан чертёж электрической принципиальной схемы фильтра.

Рисунок 7   Полная расчетная схема полосового фильтра.

3.2  Разработка электрической принципиальной схемы

Разработка электрической принципиальной схемы является наиболее важным моментом работы. Принципиальная электрическая схема блока полосового фильтра определяет полный состав его элементов и связи между ними и даёт детальное представление о работе фильтров. На схеме изображаются все электрические элементы, связи между ними, а также элементы, которыми заканчиваются входные и выходные цепи. Основанием для составления электрической принципиальной схемы служит полная расчетная схема полосового фильтра (рисунок 7).

3.3  Выбор типов и стандартных номиналов сопротивлений резисторов и емкостей конденсаторов схемы

При достаточно точном подборе величин сопротивлений и емкостей пассивных элементов фильтра по расчетным данным (1%) настройка звеньев не требуется, поэтому стандартные номиналы выбраны из ряда Е96, соответствующие допустимым отклонениям ± 1%. Для обеспечения температурной стабильности устройства используются прецизионные резисторы с низким ТКС и конденсаторы с ТКЕ-МПО.

В качестве постоянных резисторов выбраны резисторы типа С2-29В-0,25 – металлодиэлектрические прецизионные изолированные, для навесного монтажа. Диапазон ТКС ±(5..300) 1/ºС. Уровень шумов 0,5; 1; 5 мкВ/В. Ряд Е192. Предназначены для работы в высокоточных электрических цепях постоянного, переменного и импульсного токов.

Помимо основных элементов, приведенных в основной схеме фильтра, дополнительно введены подстроечные резисторы сопротивлением 10 кОм, предусматривающие компенсацию напряжения смещения в соответствии с типовой схемой включения операционного усилителя КР140УД26А. Выбраны подстроечные резисторы типа СП4-3 – объемные композиционные однооборотные без упора оси. Номинальная мощность 0,125 Вт. Допустимое отклонение сопротивления ± 20%. Предназначены для работы в цепях постоянного, импульсного и переменного токов с предельным напряжением до 150 В. Резисторы имеют линейную функциональную характеристику «А» и предназначены для печатного монтажа.

Конденсаторы типа К10-43 – керамические изолированные. Номинальное напряжение 50 В. Допустимое отклонение емкости = 1% ТКЕ – МПО. Предназначены для работы в цепях постоянного и переменного токов и в импульсных режимах.

Конденсаторы фильтра емкостью 0,1 мкФ и антигенерационные конденсаторы емкостью 0,1 мкФ К73-17 – металлизированные пленочные с органическим диэлектриком. Номинальное напряжение 250 В. Допустимое отклонение емкости ± 5%. Предназначены для работы в качестве встроенных элементов внутреннего монтажа аппаратуры.

3.4   Выбор и технические характеристики ОУ

Прецизионный малошумящий ОУ повышенного быстродействия.

Технические параметры позиции КР 140 УД26А            Таблица 2

Рисунок 8 – Корпус КР 140 УД26.

Рисунок 9 – Наглядное изображение КР 140 УД26.

При балансировке схемы с помощью потенциометра (рисунок 10), номиналом R1 = 10кОм ± 20%, температурный коэффициент напряжения смещения не изменяется.

Рисунок 10 – Схема внешней балансировки КР 140 УД26.

3.5  Разработка схемы соединений элементов печатного модуля фильтра

Под печатной платой понимают соединение из изоляционного основания и структурных металлических слоев, которое служит для электромонтажа элементов и узлов, а также в большинстве случаев – для их механического закрепления.

Выбор конструкции печатной платы является важным фактором, определяющим механические характеристики при использовании устройства в целом.

         По субтрактивной технологии рисунок печатных плат получается травлением медной фольги по защитному изображению в фоторезисте или по металлорезисту, осажденному на поверхность гальванически сформированных проводников в рельефе фоторезиста на фольгированных диэлектриках. В данной работе наглядный чертеж выполняется при помощи графического редактора P-CAD в соответствии с полной расчетной схемой фильтра (рисунок 10).

3.6 Описание конструкции фильтра

Полосовой фильтр, работающий в составе установки для измерения нелинейных искажений, оформляется в виде самостоятельного блока и конструктивно располагается в едином корпусе с источником питания и другими функциональными блоками измерительной установки.

Электрическая принципиальная схема фильтра, перечень элементов и схема расположения элементов на двухсторонней печатной плате из фольгированного стеклотекстолита приведены в приложениях. Чертежи выполнены с помощью систем автоматизированного  проектирования ACCEL EDA 15.0.

Крепление печатного модуля к шасси осуществляется винтами, для чего в плате предусмотрены отверстия.

Связь с источником питания и другими частями установки осуществляется через разъем Х1, вынесенный за пределы печатного модуля и установленный на шасси устройства. Печатный узел и разъем соединены проводниками методом пайки.

Заключение

Полосовой фильтр, работающий в составе установки для измерения нелинейных искажений, оформляется в виде самостоятельного блока и конструктивно располагается в едином корпусе с источником питания и другими функциональными блоками измерительной установки.

Разработанный фильтр является одним из наиболее важных функциональных элементов установки для измерения нелинейных искажений методом полос шума и в её составе может применяться для испытаний (при контроле) звуковой технологической аппаратуры на киностудиях, кинокопировальных фабриках, в кинотеатрах, а также при разработке звуковой аппаратуры, исследованиях и выпуске её заводами-изготовителями.
