Курсовая работа: Проектирование первичной сети связи на железнодорожном участке

В процессе работы ЦАТС в окне мониторинга системных сообщений модуля оператора могут появляться различная диагностическая информация. Появляющиеся сообщения можно разбить на группы по возможным причинам их возникновения. Все сообщения появляются с указанием времени их возникновения и хранятся в БД в течение месяца. Если окно мониторинга системных сообщений закрыто, диагностическая информация выдается в виде модальных окон в центре экрана.

4. Расчет телефонной нагрузки

4.1 Общие положения

На телефонную станцию поступает нагрузка от абонентских линий Уал, формируя возникающую на АТС нагрузку Ув, которая перераспределяется в коммутационном поле (КП) станции по всем направлениям связи. Процесс распределения телефонных потоков поясняется диаграммой (рис. 3.1). Возникающая телефонная нагрузка определяется числом вызовов в каждом і-том направлении Nсі и средним временем занятия входа станции Т1і при этом соединении.

YBt = N * c1 * T1t,

Расчет возникающей на ЖАТС 1 нагрузки приведен в п 3.2. Телефонная нагрузка по каждому исходящему направлению вычисляется по среднему значению времени занятия ИСЛ этого направления Т2і которое, как и Т1і рассчитывается в соответствии с алгоритмом процесса установления соединения согласно с таблицей 2.1 далее. Телефонная нагрузка исходящих направлений связи определяется по каждому исходящему направлению і по формуле:

YBCЛt = N * c1 * T2t,

где Т2і – время занятия ИСЛ в данном направлении і, которое определяется с момента занятия ИСЛ и является составной частью рассчитанного ранее Т1і. На входы ЖАТС поступает нагрузка от ВСЛ всех направлений связи, определяемая средним временем занятия входа станции Т3і.

YBCЛt = N * c1 * T3t,

где – Т3і время занятия соединительного тракта от ВСЛ направления і до ТА вызываемого абонента ЖАТС 1. Значение Т3і зависит от способа связи и типа встречной станции и рассчитывается в соответствии с разрабатываемой системой по каждому направлению и алгоритму установления соединения согласно таблице 2.1. По рассчитанным значениям телефонных нагрузок всех направлений, которые отражаются на схеме распределения потоков и в таблице, определяется число соединительных линий и трактов связи в главе 4.

Заключительным этапом процесса расчета телефонной нагрузки является определение удельной телефонной нагрузки в расчете на одну абонентскую линию, которая должна соответствовать техническим условиям эксплуатации проектируемой АТС и п. 3.5, а также суммарного числа вызовов, обрабатываемых управляющим комплексом.

4.2 Расчет возникающей телефонной нагрузки

Телефонная нагрузка Ув1 возникающая от абонентов проектируемой ЖАТС 1, определяется числом вызовов Сі и временем занятия Т1і в каждом направлении связи; при внутреннем соединении абонентов ЖАТС 1 (Увн), при связи с абонентами ЖАТС 2 железнодорожной станции, при связи с абонентами ГТС (Угтс), с абонентами УАТС (Ууатс), а также при автоматической связи по ДАТС (Ууак) и при полуавтоматике (Узак):

YBt = YBH + YЖАТС + YГТС + YУАТС + YУАК + YЗАК, [Эрл]

Каждая составляющая возникающей нагрузки рассчитывается по формуле:

YBt = N * с1 * T1t = N * k1 * с *T1t                                (3.1.)

где: N – емкость ЖАТС 1;

с – число вызовов одного абонента в ЧНН;

kі – коэффициент тяготения в данном направлении, определяемый таблицей kі задания;

Т1і – время занятия в і-том направлении.

Если первые три параметра формулы (3.1.) определяются исходными данными задания, то значение Т1і рассчитывается в соответствии с процессом установления соединения по разработанной схеме связи между встречными станциями. При этом следует учитывать влияние на телефонную нагрузку непроизводственных вызовов (неответ, занятость и ошибки абонентов), коэффициенты a и Рр. Исходные данные к расчету телефонной нагрузки целесообразно свести в таблицу 3.1.

4.2.1 Внутреннее соединение

Продолжительность занятия внутреннего соединения:

где Рр - доля вызовов, закончившихся разговором;

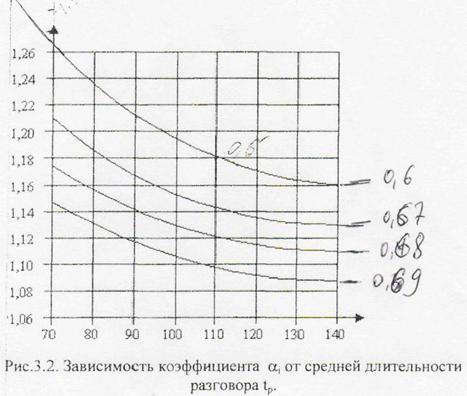

a - коэффициент, учитывающий непроизводительные занятия и зависящий от значения Рр средней длительности разговора (tp). Эта зависимость приведена на графике рис.3.1, определяется для каждого вида связи и заносится в таблицу 3.1. Выражение в скобках определяет время занятия при установленном разговорном соединении между двумя абонентами ЖАТС и состоит из:

toс - время слушания ответа станции;

t4нн - время набора четырехзначного номера абонента ЖАТС 1;

tyc - время установления соединения на ЖАТС 1;

tпб - время сигнала посылки вызова (контроля посылки вызова);

tвн - среднее время разговора при внутреннем соединении;

to - время отбоя.

Средние значения длительности оповестительных сигналов (ОС, ПВ и др.) приведены в таблице 3.2, а длительность отдельных этапов соединения на различных типах АТС - в таблице 3.3.

Длительность набора номера из n знаков составляет tнн= tДнн, причем длительность набора определяется типом номеронабирателя (дисковый или тастатурный).:

На этапе проектирования известно число ТА с ДНН (NД) и ТНН (Nt), поэтому длительность набора номера определяется, как средневзвешенное значение.
