Контрольная работа: Синтез логической схемы цифрового устройстваиспользованием карт Карно 1.1 Минимизированная функция СДНФВыход F Карта Карно для единичных значений исходной функции
Карта Карно для единичных значений исходной функции, доопределенных единицами
Выход Q Карта Карно для единичных значений исходной функции
Карта Карно для единичных значений исходной функции, доопределенных единицами
1.2 Минимизированная функция СКНФВыход F Карта Карно для нулевых значений исходной функции:
Карта Карно для нулевых значений исходной функции, доопределенных нулями
Выход Q Карта Карно для нулевых значений исходной функции: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Необходимо: | Есть в наличии: | Микросхема: | Остаток: |
| 3 элемента 4И-НЕ |
2 элемента 4И-НЕ 2 элемента 4И-НЕ |
К155ЛА1 К155ЛА1 |
1 элемент 4И-НЕ |
| 5 элементов 3И-НЕ |
3 элемента 3И-НЕ 3 элемента 3И-НЕ |
К155КА4 К155КА4 |
1 элемент 3И-НЕ |
| 1 элемент 2И-НЕ | 4 элемента 2И-НЕ | К155ЛА3 | 3 элемента 2И-НЕ |
| 4 элемента НЕ |
1 элемент 4И-НЕ 1 элемент 3И-НЕ 3 элемента 2И-НЕ |
1 элемент 2И-НЕ |
Всего требуется 5 микросхем.
| Необходимо: | Есть в наличии: | Микросхема: | Остаток: |
| 5 элемента 3И-НЕ |
3 элемента 3И-НЕ 3 элемента 3И-НЕ |
К155КА4 К155КА4 |
1 элемент 3И-НЕ |
| 3 элемента 2И-НЕ | 4 элемента 2И-НЕ | К155ЛА3 | 1 элемент 2И-НЕ |
| 4 элемента НЕ | 4 элемента 2И-НЕ | К155ЛА3 | - |
Всего требуется 4 микросхем.
Всего требуется 6 микросхем.
Необходимо: |
Есть в наличии: | Микросхема: | Остаток: |
| 1 элемент 5И-НЕ | 1 элемент 8И-НЕ | К155ЛА2 | - |
| 1 элемент 4И-НЕ | 2 элемента 4И-НЕ | К155КА1 | 1 элемент 4И-НЕ |
| 8 элементов 3И-НЕ |
3 элемента 3И-НЕ 3 элемента 3И-НЕ 3 элемента 3И-НЕ |
К155ЛА4 К155ЛА4 К155ЛА4 |
1 элемент 3И-НЕ |
| 6 элементов НЕ |
4 элемента 2И-НЕ 1 элемент 4И-НЕ 1 элемент 3И-НЕ |
К155ЛА3 | - |
| Необходимо: | Есть в наличии: | Микросхема: | Остаток: |
| 1 элемент 4И-НЕ | 2 элемента 4И-НЕ | К155КА1 | 1 элемент 4И-НЕ |
| 3 элемента 3И-НЕ | 3 элемента 3И-НЕ | К155ЛА4 | - |
| 4 элемента 2И-НЕ | 4 элемента 3И-НЕ | К155ЛА3 | - |
| 6 элементов НЕ | 6 элементов НЕ | К155ЛН1 | - |
4. Определение оптимального варианта технической реализации
| Необходимо: | Есть в наличии: | Микросхема: | Остаток: |
| 5 элементов 3И-НЕ |
3 элемента 3И-НЕ 3 элемента 3И-НЕ |
К155КА4 К155КА4 |
1 элемент 3И-НЕ |
| 3 элемента 2И-НЕ | 4 элемента 2И-НЕ | К155ЛА3 | 1 элемент 2И-НЕ |
| 4 элемента НЕ | 4 элемента 2И-НЕ | К155ЛА3 | – |
Для реализации схемы необходимо 4 микросхемы.
логический цифровой цикл карно микросхема

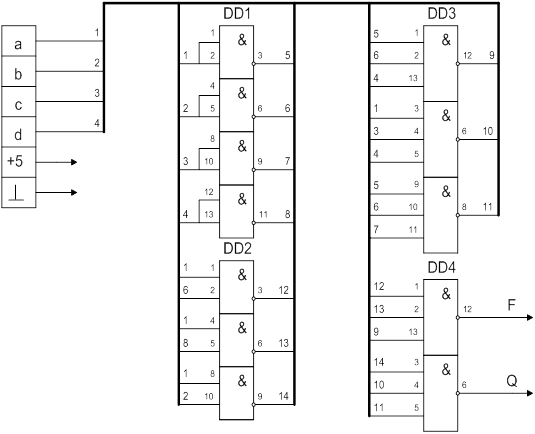

5. Принципиальная электрическая схема наиболее оптимального
варианта
