Курсовая работа: Довідник аматора живопису

2) створення індексів таблиць hudogniki, kartini, museums відповідно показано на рис. 2.8, 2.11 та 2.14;

3) заповнення даними таблиць hudogniki, kartini, museums відповідно показано на рис. 2.9, 2.12 та 2.15.

Рис. 2.7 – Створення полів таблиці hudogniki

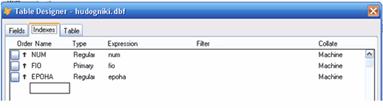

Рис. 2.8 – Створення індексів таблиці hudogniki

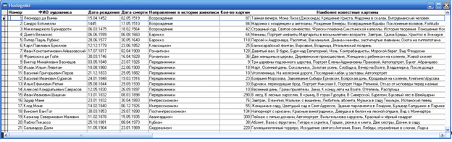

Рис. 2.9 – Заповнена даними таблиця hudogniki

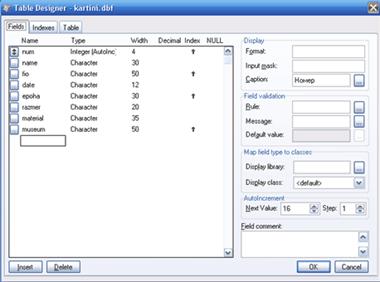

Рис. 2.10 – Створення полів таблиці kartini

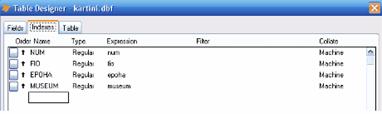

Рис. 2.11 – Створення індексів таблиці kartini

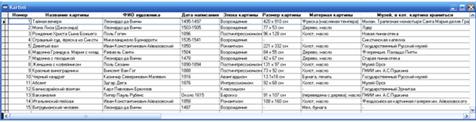

Рис. 2.12 – Заповнена даними таблиця kartini

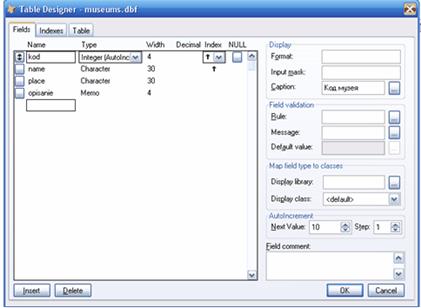

Рис. 2.13 – Створення полів таблиці museums

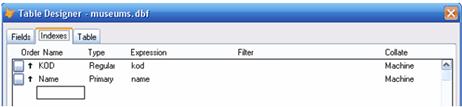

Рис. 2.14 – Створення індексів таблиці museums

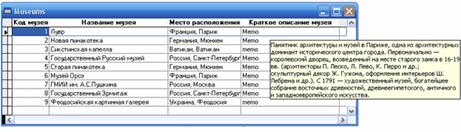

Рис. 2.15 – Заповнена даними таблиця museums

2.1.4 Встановлення зв’язків між таблицями

У вікні Database designer відкриваємо створені раніше таблиці та встановлюємо необхідні для роботи зв’язки, використовуючи створені на попередньому етапі індекси. Схема зв’язків між таблицями показана на рис. 2.16.

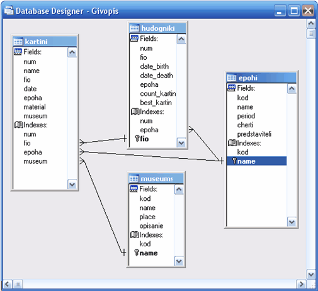

Рис. 2.16 – Схема зв’язків між таблицями бази Dovidnik_Givopis

2.1.5 Визначення умов цілісності даних

Установлені відносини між таблицями можуть бути використані для завдання умов цілісності даних. Цілісність даних є одним з найважливіших вимог до баз даних.

Перевірка цілісності даних може здійснюватися програмними засобами. Однак більш правильним є визначення умови цілісності даних на рівні бази даних, тому що в цьому випадку жодний додаток не може порушити цілісність даних.

Встановити умови цілісності даних можна за допомогою вікна “REFERENTIAL INTEGRITY BUILDER”. Їх встановлення показано нижче на рис. 2.17.

Рис. 2.17 – Визначення умов цілісності даних бази

Як бачимо в полі UPDATE усіх зв’язків між таблицями стоїть опція CASCADE, яка означає наступне: при зміні значень полів первинного ключа чи ключа-кандидата в батьківській таблиці автоматично здійснюється каскадна зміна усіх відповідних значень у дочірній таблиці. Наприклад, якщо це правило застосувати до відношення між таблицями hudogniki і kartini, то при зміні коду диска в таблиці hudogniki автоматично будуть змінені коди диска й у таблиці kartini.

Для поля DELETE також встановлена опція CASCADE, але тут вона означає дещо інше: при видаленні запису в батьківській таблиці автоматично здійснюється каскадне видалення всіх записів з дочірньої таблиці, зв'язаних із записом, що видаляється.

Для поля INSERT встановлена опція IGNORE, що означає наступне: при введенні даних у дочірню таблицю не аналізується значення індексного вираження. Цілісність даних при цьому не підтримується.

При визначенні умов цілісності даних VISUAL FOX PRO створює службові тригери, текст яких можна переглянути у вкладці STORED PROCEDURES.

2.2 Створення форм

В Visual FoxPro для перегляду, введення і редагування даних, що зберігаються в таблицях, використовуються форми, що є найбільш наочним засобом представлення інформації. Наприклад, додаток, призначений для роботи з бухгалтерськими документами, які мають стандартний вигляд. Природно, що форми, призначені для введення документів, повинні виглядати на екрані монітора точно так, як і стандартні бланки цих документів. Іншою важливою перевагою форм є те, що вони дозволяють працювати не з однією, а з декількома зв'язаними таблицями, що, у свою чергу, також збільшує наочність.

Користувачу додатку немає необхідності знати, що таке Visual FoxPro, які команди використовуються для додавання або видалення записів в таблицях. Він може навіть взагалі не знати, з використанням яких програмних засобів створювався додаток. Для нього головним є переміщення по таблиці, додавання нових записів, редагування і видалення старих. Всі ці можливості є у формах.

За допомогою майстра форм створимо 4 форми:

1) Форма artists – є звичайною однотабличною формою, що відображає дані з таблиці hudogniki. Загальний вид цієї форми представлений нижче на рис. 2.18.

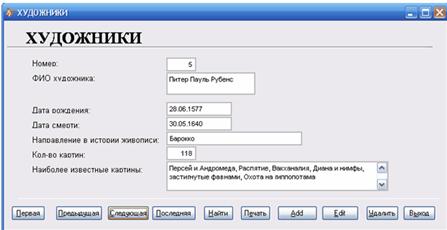

Рис. 2.18 – Загальний вигляд форми artists

В цій формі виводяться такі дані як прізвище, ім’я та по-батькові художника, дата народження і смерті, епоха, кількість картин, створених художником та найбільш відомі його картини.

2) Форма pictures – також однотаблична форма, що відображає дані з таблиці kartini. Загальний вид цієї форми представлений нижче на рис. 2.19.

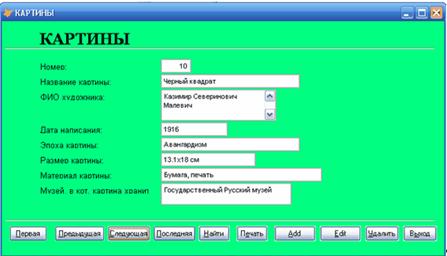

Рис. 2.19 – Загальний вигляд форми kartini

В цій формі виводяться такі дані як назва картини, художник, яку цю карти ну написав, дата створення, епоха, розмір та матеріал картини, а також музей, в якому ця картина зберігається.

3) Форма epoch – це багатотаблична форма, що відображає дані з 2 таблиць: epohi та hudogniki. Загальний вид цієї форми представлений нижче на рис. 2.20.

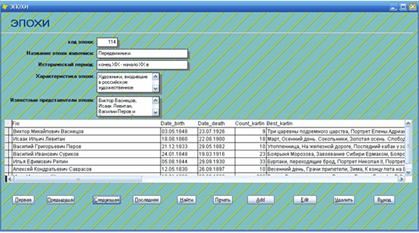

Рис. 2.20 – Загальний вигляд форми epoch

В цій формі виводяться такі дані як назва епохи живопису, історичний період, коротка характеристика епохи, найвідоміші представники епохи. Нижче в таблиці описано художників, які належать до вказаної епохи. При цьому описані такі дані як прізвище, ім’я та по-батькові художника, дата народження і смерті, кількість картин, які він написав та найкращі картини художника.

4) Форма museums – це також багатотаблична форма, що відображає дані з 2 таблиць: museums та kartini. Загальний вид цієї форми представлений нижче на рис. 2.21.

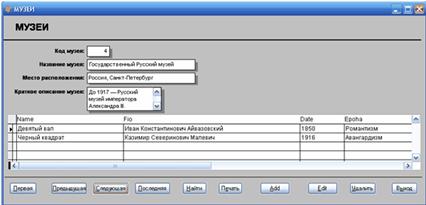

Рис. 2.21 – Загальний вигляд форми museums

В цій формі виводяться такі дані як назва музею, місце розташування музею, короткий опис музею. Нижче в таблиці описано картини, які зберігаються у вказаному музею. При цьому описані такі дані як назва картини, ім’я та по-батькові художника, дата створення картини, епоха, в яку картина була написана.

2.3 Формування запитів

Запит – це засіб швидкого пошуку інформації в базах даних за визначеними критеріями. При створенні запиту необхідно вказати поля результуючої таблиці, критерії відбору даних. Також дані можна впорядкувати та згрупувати по одному або декількох полях.

Створимо 2 запити до бази даних:

1) Запит, що виводить на екран усіх художників-передвижників, які написали більше ніж 10 картин. Створення 1 запиту в режимі конструктора показано на рис. 2.22, а результат виконання запиту – на рис. 2.23.

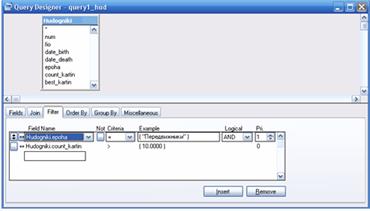

Рис. 2.22 – Створення 1 запиту в режимі конструктора

Рис. 2.23 – Результат виконання 1 запиту в режимі конструктора

SQL-код 1 запиту:

SELECT Hudogniki.fio, Hudogniki.epoha, Hudogniki.date_birth,;

Hudogniki.date_death, Hudogniki.count_kartin, Hudogniki.best_kartin;

FROM ;

GIVOPIS!HUDOGNIKI;

WHERE Hudogniki.epoha = ( "Передвижники" );

AND Hudogniki.count_kartin > ( 10.0000 );

ORDER BY Hudogniki.fio

2) Запит, що виводить на екран усі картини художника Леонардо Да Вінчі. Створення 2 запиту в режимі конструктора показано на рис. 2.24, а результат виконання запиту – на рис. 2.25.

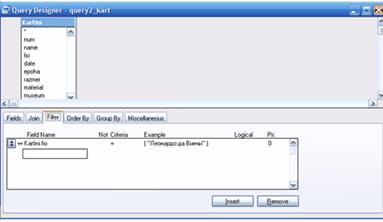

Рис. 2.24 – Створення 2 запиту в режимі конструктора

Рис. 2.25 – Результат виконання 2 запиту в режимі конструктора

SQL-код 2 запиту:

SELECT Kartini.name, Kartini.fio, Kartini.date, Kartini.epoha,;

Kartini.museum;

FROM ;

GIVOPIS!KARTINI;

WHERE Kartini.fio = ( "Леонардо да Винчи" );

ORDER BY Kartini.name

2.4 Формування локальних представлень даних

Представлення даних – це засіб перегляду даних з кількох пов’язаних між собою таблиць бази даних. За допомогою представлень даних можна об’єднати декілька таблиць в одну, вибрати необхідні поля таблиць, задавити умови відбору даних. Після створення представлення даних його можна використовувати як звичайну таблицю в формах, звітах та при створенні запитів.

Представлення даних відрізняються від запитів наступним:

·  На відміну від запитів представлення даних зберігаються попередній стан, тобто запити при їх запуску завжди заново створюють результуючу таблицю, а представлення даних зберігають раніше створену таблицю до тих пір, поки представлення не перекомпілювати.

·  У конструкторі представлення даних є додаткова вкладка, яка дозволяє вказати поля для модифікації даних та вказати критерії обновлення даних для цих полів. Тобто представлення можна використовувати для редагування таблиці, відкритої за допомогою представлення даних. Це не доступно у запиті до бази даних. Запит дає змогу тільки переглянути виведені дані.

·  За допомогою представлення даних можна задати параметри, значення яких повинен буде ввести користувач при відкриті представлення даних. Так, наприклад, користувач може задавши якийсь параметр вибрати необхідні йому дані з таблиці по якомусь критерію.

·  Також представлення даних дає змогу заздалегідь встановити кількість записів, що вибираються з таблиці.

·  В представленнях даних можна встановити додаткові опції до полів даних. Наприклад, задати нове ім’я поля даних чи встановити для нього тригер.

·  Представлення даних є частиною бази даних, а запит – частиною проекту.

В роботі створено 1 представлення даних, що виводить на екран дані про художників, епоху, до якої вони відносяться, історичний період епохи, її основні риси, картини художників, музеї в яких вони зберігаються та місце, де знаходяться музеї. Це представлення даних показано нижче на рис. 2.26 і 2.27:

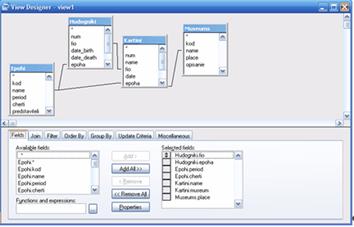

Рис. 2.26 – Створення локального представлення в конструкторі

Рис. 2.27 – Результат виконання представлення даних

SQL-код представлення даних:

SELECT Hudogniki.fio, Hudogniki.epoha, Epohi.period, Epohi.cherti,;

Kartini.name, Kartini.museum, Museums.place;

FROM ;

givopis!epohi ;

INNER JOIN givopis!hudogniki ;

ON Epohi.name = Hudogniki.epoha ;

INNER JOIN givopis!kartini ;

ON Hudogniki.fio = Kartini.fio;

AND Epohi.name = Kartini.epoha ;

INNER JOIN givopis!museums ;

ON Museums.name = Kartini.museum

2.5 Створення звітів

Звіт – це документ, при перегляді якого, видно, яка інформація зберігається у базі даних, тобто це форматоване представлення даних, яке виводиться на екран, принтер чи у файл. В звіті можна показати як часткову інформацію про данні, так і повну. Його можна представити у різному оформленні, в залежності від бажання користувача.

Використовуючи Wizard, створюємо спочатку звичайний звіт, а потім звіт один-до-багатьох.

У звичайному звіті обираємо таблицю для побудови звіту, способи сортування записів та опції підведення підсумків та зберігаємо звіт у вказаний каталог з подальшим редагуванням. Після збереження звіту відкриється вікно редактора звітів, у якому редагуємо необхідні параметри (рис. 2.29). При бажанні звіт можна також розпечатати.

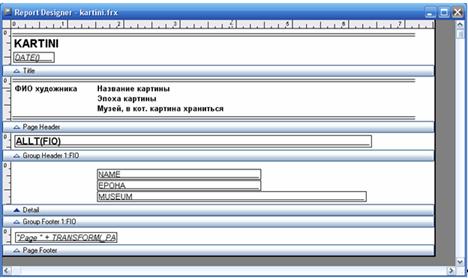

Рис. 2.29 – Редагування звіту «Картини»

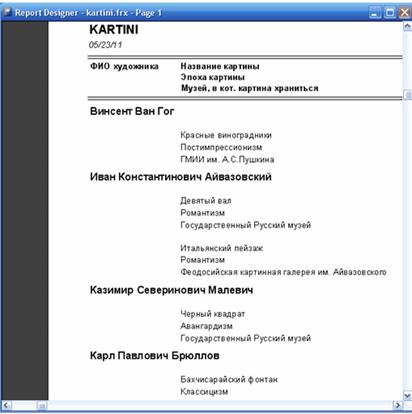

Рис. 2.30 – Фрагмент звіту «Картини»

Для створення звіту один-до-багатьох - епохи - обираємо батьківську таблицю, дочірню таблицю та індекси, за якими таблиці зв'язуватимуться. Зберігаємо звіт з подальшим редагуванням у конструкторі (рис. 2.31).

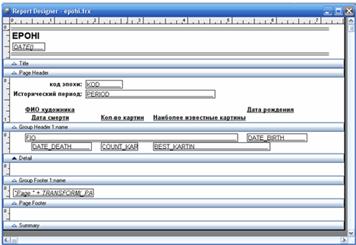

Рис. 2.31 – Редагування звіту «Епохи»

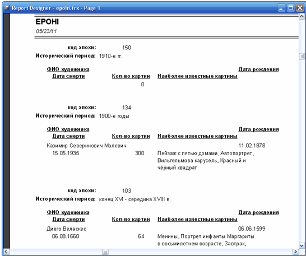

Рис. 2.32 – Фрагмент звіту «Епохи»

2.6 Створення власного меню

В даному розділі створимо власне меню, що викликає створені раніше запити, локальні представлення даних, форми та звіти. При запуску меню, його кнопки з’являються поміж стандартних кнопок меню. При створенні меню, стандартне меню (файл dovidnik_givopis_main у вкладці Other→Menus) було русифіковано і до нього було додано меню проекту під назвою «Живопись».

Після закінчення редагування меню натискаємо кнопку Preview, переглядаємо отриманий результат та генеруємо файл меню. Для цього обираємо пункт головного меню Menu→Generate…, погоджуємося із збереженням змін та обираємо каталог для збереження.

Вид цього меню показано нижче на рис. 2.33:

Рис. 2.33 – Власне меню проекту довідника аматора живопису

Опишемо створені пункти меню:

1.  Підменю Формы (має 4 пункти). Тут є посилання на 4 чотири форми, за допомогою яких можна також редагувати дані у таблицях.

Для виклику форм в цьому підменю створюються наступні команди:

·  Пункт «Художники»:

DO FORM “H:\Visual FoxPro Projects\Dovidnik_givopis\FORMS\artists.scx”

·  Пункт «Картины»:

DO FORM “H:\Visual FoxPro Projects\Dovidnik_givopis\FORMS\pictures.scx”

·  Пункт «Эпохи»:

DO FORM “H:\Visual FoxPro Projects\Dovidnik_givopis\FORMS\epoch.scx”

·  Пункт «Музеи»:

DO FORM “H:\Visual FoxPro Projects\Dovidnik_givopis\FORMS\museums.scx”

2.  Підменю Отчёты (має 2 пункти) призначене для перегляду звітів про склад бази даних.

Для виклику звіту про картини потрібно використати наступну команду:

REPORT FORM

"H:\Visual FoxPro Projects\Dovidnik_givopis\REPORTS\PICTURES.FRX " PREVIEW

Для виклику звіту про епохи живопису була використана наступна команда:

REPORT FORM

" H:\Visual FoxPro Projects\Dovidnik_givopis\REPORTS\EPOCH.FRX " PREVIEW

3.  В підменю Запросы є 2 запити до бази даних, що були створені раніше. Для їх виклику з меню потрібно використати такі команди відповідно:

DO "h:\visual foxpro projects\dovidnik_givopis_2\queries\query1_hud.qpr"

DO "h:\visual foxpro projects\dovidnik_givopis_2\queries\query2_kart.qpr"

4.  В підменю Представления є 1 представлення даних бази даних, що було створене раніше. Для його виклику з меню потрібно теж створити процедуру та вписати в неї SQL-код представлення даних, що було приведене раніше.

2.7 Компіляція додатку

візуальний моделювання програмний

Після проведення усіх необхідних операцій над усіма компонентами створеної бази даних переходимо до етапу безпосередньо розробки додатку для роботи з базою даних. Для того щоб створити самостійний додаток на основі розробленої бази даних наводимо курсор на файл dovidnik_givopis_app, що міститься на вкладці Code, у групі Programs, та обираємо пункт контекстного меню файлу Set Main, що робить дану програму головною для проекту.

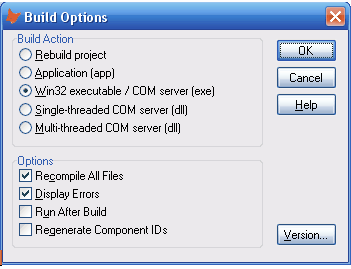

Після цього обираємо пункт меню Project→Build… та у вікні, що з’явилося (рис. 2.34) обираємо Win32 executable/COM server (exe), залишаємо прапорці навпроти пунктів Recompile all files (Перекомпілювати усі файли) та Display errors (Відображати помилки). Після цього програма запропонує зберегти додаток у вказане місце. Обираємо каталог з проектом та натискаємо ОК.

Рис. 2.34– Компілювання додатку

Таким чином, спроектувавши додаток для роботи з базою даних бібліотечного каталогу, ми отримали практичні навички з розробки баз даних у Visual FoxPro, зокрема створення екранних форм та звітів, розробки меню та створення додатку для роботи з базою даних.

Лістинг програми керування додатку меню DOVIDNIK_GIVOPIS_GO.MPR

* *********************************************************

* *

* * 05/26/11 DOVIDNIK_GIVOPIS_GO.MPR 17:45:26

* *

* *********************************************************

* *

* * Миних

* *

* * Copyright (C) 2011 Криворожский Технический Университет

* * Address

* * Кривой Рог, Zip

* * Украина

* *

* * Description:

* * This PROGRAM was automatically generated BY GENMENU.

* *

* *********************************************************

* *********************************************************

* *

* * Setup Code

* *

* *********************************************************

*

* This file is a generated, framework-enabling component

* created by APPBUILDER

* (c) Microsoft Corporation

#INCLUDE [..\DOVIDNIK_GIVOPIS_APP.H]

* *********************************************************

* *

* * Menu Definition

* *

* *********************************************************

*

DEFINE PAD _msm_Go OF _MSYSMENU PROMPT "\<Перейти" COLOR SCHEME 3 ;

BEFORE _MWINDOW ;

KEY ALT+G, "ALT+G" ;

MESSAGE "Navigates the currently selected table, cursor, or view"

ON PAD _msm_Go OF _MSYSMENU ACTIVATE POPUP перейти

DEFINE POPUP перейти MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR 1 OF перейти PROMPT "\<Начало"

DEFINE BAR 2 OF перейти PROMPT "\<Конец"

DEFINE BAR 3 OF перейти PROMPT "\<Следующая"

DEFINE BAR 4 OF перейти PROMPT "\<Предыдущая"

DEFINE BAR 5 OF перейти PROMPT "\-"

DEFINE BAR 6 OF перейти PROMPT "\<Перейти на..."

DEFINE BAR 7 OF перейти PROMPT "\<Указать..."

DEFINE BAR 8 OF перейти PROMPT "\<Сортировать по возрастанию"

DEFINE BAR 9 OF перейти PROMPT "\<Сортировать по убыванию"

DEFINE BAR 10 OF перейти PROMPT "Установить \<фильтр..."

ON SELECTION BAR 1 OF перейти APP_GLOBAL.GoTop()

ON SELECTION BAR 2 OF перейти APP_GLOBAL.GoBottom()

ON SELECTION BAR 3 OF перейти APP_GLOBAL.GoNext()

ON SELECTION BAR 4 OF перейти APP_GLOBAL.GoPrevious()

ON SELECTION BAR 6 OF перейти APP_GLOBAL.ShowTableGoToDialog()

ON SELECTION BAR 7 OF перейти APP_GLOBAL.ShowTableFindDialog()

ON SELECTION BAR 8 OF перейти APP_GLOBAL.DoSort(,,,.F.)

ON SELECTION BAR 9 OF перейти APP_GLOBAL.DoSort(,,,.T.)

ON SELECTION BAR 10 OF перейти APP_GLOBAL.ShowTableSetFilterDialog()

ON SELECTION POPUP перейти MESSAGEBOX(APP_FEATURE_NOT_AVAILABLE_LOC,0,APP_GLOBAL.cCaption)

Лістинг програми керування додатку меню DOVIDNIK_GIVOPIS_MAIN.MPR

* *********************************************************

* *

* * 05/31/11 DOVIDNIK_GIVOPIS_MAIN.MPR 18:21:36

* *

* *********************************************************

* *

* * Миних

* *

* * Copyright (C) 2011 Криворожский Технический Университет

* * Address

* * Кривой Рог, Zip

* * Украина

* *

* * Description:

* * This PROGRAM was automatically generated BY GENMENU.

* *

* *********************************************************

* *********************************************************

* *

* * Setup Code

* *

* *********************************************************

*

* This file is a generated, framework-enabling component

* created by APPBUILDER

* (c) Microsoft Corporation

#INCLUDE [..\DOVIDNIK_GIVOPIS_APP.H]

* *********************************************************

* *

* * Menu Definition

* *

* *********************************************************

*

SET SYSMENU TO

SET SYSMENU AUTOMATIC

DEFINE PAD _msm_file OF _MSYSMENU PROMPT "\<Файл" COLOR SCHEME 3 ;

NEGOTIATE LEFT, NONE ;

KEY ALT+F, "" ;

MESSAGE "Creates, opens, saves, prints files or quits "+APP_GLOBAL.cCaption

DEFINE PAD _msm_edit OF _MSYSMENU PROMPT "\<Правка" COLOR SCHEME 3 ;

KEY ALT+E, "" ;

MESSAGE "Edits text or current selection"

DEFINE PAD _msm_tools OF _MSYSMENU PROMPT "\<Сервис" COLOR SCHEME 3 ;

KEY ALT+T, ""

DEFINE PAD _msm_run OF _MSYSMENU PROMPT "\<Живопись" COLOR SCHEME 3 ;

NEGOTIATE LEFT, NONE ;

KEY ALT+G, "" ;

MESSAGE "Запуск форму, отчётов, запросов по живописи"

DEFINE PAD _msm_prog OF _MSYSMENU PROMPT "\<Программа" COLOR SCHEME 3 ;

NEGOTIATE MIDDLE, NONE ;

KEY ALT+P, "" ;

MESSAGE "Runs, debugs, compiles, and suspends programs"

DEFINE PAD _msm_fave OF _MSYSMENU PROMPT "И\<збранное" COLOR SCHEME 3 ;

KEY ALT+A, "ALT+A" ;

MESSAGE "Easy access to favorite documents"

DEFINE PAD _msm_windo OF _MSYSMENU PROMPT "\<Окно" COLOR SCHEME 3 ;

NEGOTIATE RIGHT, NONE ;

KEY ALT+W, ""

DEFINE PAD _msm_systm OF _MSYSMENU PROMPT "\<Помощь" COLOR SCHEME 3 ;

KEY ALT+H, ""

ON PAD _msm_file OF _MSYSMENU ACTIVATE POPUP файл

ON PAD _msm_edit OF _MSYSMENU ACTIVATE POPUP правка

ON PAD _msm_tools OF _MSYSMENU ACTIVATE POPUP сервис

ON PAD _msm_run OF _MSYSMENU ACTIVATE POPUP живопись

ON PAD _msm_prog OF _MSYSMENU ACTIVATE POPUP программа

ON PAD _msm_fave OF _MSYSMENU ACTIVATE POPUP избранное

ON PAD _msm_windo OF _MSYSMENU ACTIVATE POPUP окно

ON PAD _msm_systm OF _MSYSMENU ACTIVATE POPUP помощь

DEFINE POPUP файл MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR 1 OF файл PROMPT "\<Создать..." ;

MESSAGE "Creates a document"

DEFINE BAR 2 OF файл PROMPT "\<Открыть..." ;

MESSAGE "Opens a document"

DEFINE BAR 3 OF файл PROMPT "\<Закрыть" ;

SKIP FOR TYPE("_SCREEN.Activeform") # "O" OR _SCREEN.ActiveForm.ShowWindow = 2 ;

MESSAGE "Closes the active form"

DEFINE BAR 4 OF файл PROMPT "\-"

DEFINE BAR 5 OF файл PROMPT "\<Сохранить" ;

SKIP FOR EMPTY(AUSED(latemp)) ;

MESSAGE "Saves the editing on the current form or formset"

DEFINE BAR 6 OF файл PROMPT "\<Отменить" ;

SKIP FOR EMPTY(AUSED(latemp)) ;

MESSAGE "Reverts the editing on the current form or formset"

DEFINE BAR 7 OF файл PROMPT "\-"

DEFINE BAR 8 OF файл PROMPT "Печат\<ь..." ;

SKIP FOR EMPTY(AUSED(latemp)) ;

MESSAGE "Prints current data"

DEFINE BAR 9 OF файл PROMPT "\<Печать отчётов..." ;

MESSAGE "Picks a report"

DEFINE BAR 10 OF файл PROMPT "На\<стройки печати...."

DEFINE BAR 11 OF файл PROMPT "\-"

DEFINE BAR 12 OF файл PROMPT "\<Быстрый старт..." ;

MESSAGE "Picks a form or report document to run"

DEFINE BAR 13 OF файл PROMPT "\<Логин..." ;

MESSAGE "Log in as a different User"

DEFINE BAR 14 OF файл PROMPT "\-"

DEFINE BAR 15 OF файл PROMPT "В\<ыход" ;

MESSAGE "Exit "+APP_GLOBAL.cCaption

ON SELECTION BAR 1 OF файл APP_GLOBAL.DoNewOpen(.T.)

ON SELECTION BAR 2 OF файл APP_GLOBAL.DoNewOpen()

ON SELECTION BAR 3 OF файл IIF(APP_GLOBAL.QueryDataSessionUnload(),APP_GLOBAL.ReleaseForm(),.T)

ON SELECTION BAR 5 OF файл APP_GLOBAL.DataUpdate()

ON SELECTION BAR 6 OF файл APP_GLOBAL.DataRevert()

ON SELECTION BAR 8 OF файл APP_GLOBAL.DoTableOutput()

ON SELECTION BAR 9 OF файл APP_GLOBAL.DoReportDialog()

ON SELECTION BAR 10 OF файл SET PRINTER TO NAME (SYS(1037))

ON SELECTION BAR 12 OF файл APP_GLOBAL.DoStartupForm()

ON SELECTION BAR 13 OF файл IIF(APP_GLOBAL.ReleaseForms(),IIF(APP_GLOBAL.SetCurrentUser(.T.),.T., APP_GLOBAL.Release()),.T.)

ON SELECTION BAR 15 OF файл APP_GLOBAL.Release()

DEFINE POPUP правка MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR _med_undo OF правка PROMPT "\<Отменить" ;

KEY CTRL+Z, "Ctrl+Z" ;

MESSAGE "Undoes the last command or action"

DEFINE BAR _med_redo OF правка PROMPT "По\<вторить" ;

KEY CTRL+R, "Ctrl+R" ;

MESSAGE "Repeats the last command or action"

DEFINE BAR _med_sp100 OF правка PROMPT "\-"

DEFINE BAR _med_cut OF правка PROMPT "Вы\<резать" ;

KEY CTRL+X, "Ctrl+X" ;

MESSAGE "Removes the selection and places it onto the Clipboard"

DEFINE BAR _med_copy OF правка PROMPT "\<Копировать" ;

KEY CTRL+C, "Ctrl+C" ;

MESSAGE "Copies the selection onto the Clipboard"

DEFINE BAR _med_paste OF правка PROMPT "\<Вставить" ;

KEY CTRL+V, "Ctrl+V" ;

MESSAGE "Pastes the contents of the Clipboard"

DEFINE BAR _med_clear OF правка PROMPT "Очи\<стить" ;

MESSAGE "Removes the selection and does not place it onto the Clipboard"

DEFINE BAR _med_sp200 OF правка PROMPT "\-"

DEFINE BAR _med_slcta OF правка PROMPT "Вы\<брать всё" ;

KEY CTRL+A, "Ctrl+A" ;

MESSAGE "Selects all text or items in the current window"

DEFINE BAR _med_sp300 OF правка PROMPT "\-"

DEFINE BAR _med_find OF правка PROMPT "\<Найти..." ;

KEY CTRL+F, "Ctrl+F" ;

MESSAGE "Searches for specified text"

DEFINE BAR _med_finda OF правка PROMPT "Найти е\<щё раз" ;

KEY CTRL+G, "Ctrl+G" ;

MESSAGE "Repeats the last search"

DEFINE BAR _med_repl OF правка PROMPT "З\<аменить..." ;

KEY CTRL+L, "Ctrl+L" ;

MESSAGE "Replaces specified text with different text"

DEFINE POPUP сервис MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR 1 OF сервис PROMPT "М\<акрос..." ;

MESSAGE "Creates, deletes, or revises a keyboard macro"

DEFINE BAR 2 OF сервис PROMPT "\<Логи ошибок"

DEFINE BAR 3 OF сервис PROMPT "\-"

DEFINE BAR 4 OF сервис PROMPT "\<Опции..."

DEFINE BAR 5 OF сервис PROMPT "\<Сменить пароль..."

ON BAR 1 OF сервис ACTIVATE POPUP макрос

ON BAR 2 OF сервис ACTIVATE POPUP логиошибок

ON SELECTION BAR 4 OF сервис APP_GLOBAL.DoOptionsDialog()

ON SELECTION BAR 5 OF сервис APP_GLOBAL.DoChangePassword()

DEFINE POPUP макрос MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR 1 OF макрос PROMPT "\<Записать макрос"

DEFINE BAR 2 OF макрос PROMPT "\<Очистить макрос"

DEFINE BAR 3 OF макрос PROMPT "\<Сохранить макрос по умолчанию"

DEFINE BAR 4 OF макрос PROMPT "Восстановить \<макрос по умолчанию"

ON SELECTION BAR 1 OF макрос KEYBOARD ("{"+SET("MACKEY")+"}")

ON SELECTION BAR 2 OF макрос CLEAR MACROS

ON SELECTION BAR 3 OF макрос APP_GLOBAL.SetMacros(.T.)

ON SELECTION BAR 4 OF макрос APP_GLOBAL.SetMacros()

DEFINE POPUP логиошибок MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR 1 OF логиошибок PROMPT "\<Показать лог ошибок"

DEFINE BAR 2 OF логиошибок PROMPT "\<Експортировать лог"

DEFINE BAR 3 OF логиошибок PROMPT "\<Очистить лог"

ON SELECTION BAR 1 OF логиошибок APP_GLOBAL.DisplayErrorLog()

ON SELECTION BAR 2 OF логиошибок APP_GLOBAL.ExportErrorLog()

ON SELECTION BAR 3 OF логиошибок APP_GLOBAL.PurgeErrorLog()

DEFINE POPUP живопись MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR 1 OF живопись PROMPT "\<ФОРМЫ"

DEFINE BAR 2 OF живопись PROMPT "\<ОТЧЁТЫ"

DEFINE BAR 3 OF живопись PROMPT "\<ЗАПРОСЫ"

DEFINE BAR 4 OF живопись PROMPT "\<ПРЕДСТАВЛЕНИЯ"

ON BAR 1 OF живопись ACTIVATE POPUP формы

ON BAR 2 OF живопись ACTIVATE POPUP отчёты

ON BAR 3 OF живопись ACTIVATE POPUP запросы

ON BAR 4 OF живопись ACTIVATE POPUP представле

DEFINE POPUP формы MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR 1 OF формы PROMPT "\<Художники"

DEFINE BAR 2 OF формы PROMPT "\<Картины"

DEFINE BAR 3 OF формы PROMPT "\<Эпохи"

DEFINE BAR 4 OF формы PROMPT "\<Музеи"

ON SELECTION BAR 1 OF формы DO FORM "H:\Visual FoxPro Projects\Dovidnik_givopis\FORMS\artists.scx"

ON SELECTION BAR 2 OF формы DO FORM "H:\Visual FoxPro Projects\Dovidnik_givopis\FORMS\pictures.scx"

ON SELECTION BAR 3 OF формы DO FORM "H:\Visual FoxPro Projects\Dovidnik_givopis\FORMS\epoch.scx"

ON SELECTION BAR 4 OF формы DO FORM "H:\Visual FoxPro Projects\Dovidnik_givopis\FORMS\museums.scx"

DEFINE POPUP отчёты MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR 1 OF отчёты PROMPT "\<КАРТИНЫ"

DEFINE BAR 2 OF отчёты PROMPT "\<ЭПОХИ"

ON SELECTION BAR 1 OF отчёты REPORT FORM "H:\Visual FoxPro Projects\Dovidnik_givopis\REPORTS\KARTINI.FRX " PREVIEW

ON SELECTION BAR 2 OF отчёты REPORT FORM " H:\Visual FoxPro Projects\Dovidnik_givopis\REPORTS\EPOHI.FRX " PREVIEW

DEFINE POPUP запросы MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR 1 OF запросы PROMPT "\<Художники"

DEFINE BAR 2 OF запросы PROMPT "\<Картины да Винчи"

ON SELECTION BAR 1 OF запросы DO "h:\visual foxpro projects\dovidnik_givopis_2\queries\query1_hud.qpr"

ON SELECTION BAR 2 OF запросы DO "h:\visual foxpro projects\dovidnik_givopis_2\queries\query2_kart.qpr"

DEFINE POPUP представле MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR 1 OF представле PROMPT "\<Живопись"

ON SELECTION BAR 1 OF представле ;

DO _38c13cokn ;

IN LOCFILE("DOVIDNIK_GIVOPIS_2\MENUS\DOVIDNIK_GIVOPIS_MAIN" ,"MPX;MPR|FXP;PRG" ,"WHERE is DOVIDNIK_GIVOPIS_MAIN?")

DEFINE POPUP программа MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR _mpr_do OF программа PROMPT "\<Запустить..." ;

MESSAGE "Runs a program, application, form, report, query, or menu"

DEFINE BAR _mpr_cancl OF программа PROMPT "\<Отменить" ;

MESSAGE "Stops running the current program"

DEFINE BAR _mpr_resum OF программа PROMPT "\<Продолжить" ;

MESSAGE "Resumes running the current suspended program"

DEFINE BAR _mpr_suspend OF программа PROMPT "\<Остановить" ;

MESSAGE "Suspends the currently running program"

DEFINE BAR _mpr_compl OF программа PROMPT "С\<компилировать..." ;

MESSAGE "Compiles the current or selected program"

DEFINE BAR 6 OF программа PROMPT "\-"

DEFINE BAR 7 OF программа PROMPT "Отл\<адчик"

DEFINE BAR 8 OF программа PROMPT "С\<ессии данных"

DEFINE BAR 9 OF программа PROMPT "Ко\<мандная строка"

DEFINE BAR 10 OF программа PROMPT "\-"

DEFINE BAR _mtl_browser OF программа PROMPT "Проводник \<классов" ;

MESSAGE "Runs the Class Browser"

ON SELECTION BAR 7 OF программа DEBUG

ON SELECTION BAR 8 OF программа APP_GLOBAL.ActivateSystemWindow("View")

ON SELECTION BAR 9 OF программа APP_GLOBAL.ActivateSystemWindow("Command")

DEFINE POPUP избранное MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR 1 OF избранное PROMPT "\<Добавить в избранное..." ;

MESSAGE "Add to Favorites menu"

DEFINE BAR 2 OF избранное PROMPT "\<Очистить избранное" ;

MESSAGE "Clear list of Favorites"

DEFINE BAR 3 OF избранное PROMPT "\-"

ON SELECTION BAR 1 OF избранное APP_GLOBAL.DoStartupForm(.T.)

ON SELECTION BAR 2 OF избранное APP_GLOBAL.ClearFavorites()

DEFINE POPUP окно MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR 1 OF окно PROMPT "\<Каскадом"

DEFINE BAR _mwi_arran OF окно PROMPT "\<Организовать вс" ;

MESSAGE "Arranges windows as non-overlapping tiles"

DEFINE BAR _mwi_rotat OF окно PROMPT "Ц\<икл" ;

KEY CTRL+F1, "CTRL+F1"

ON SELECTION BAR 1 OF окно APP_GLOBAL.CascadeAll()

DEFINE POPUP помощь MARGIN RELATIVE SHADOW COLOR SCHEME 4

DEFINE BAR 1 OF помощь PROMPT "\<Помощь" ;

KEY F1, "F1"

DEFINE BAR 2 OF помощь PROMPT "\-"

DEFINE BAR 3 OF помощь PROMPT "\<О "+APP_GLOBAL.cCaption+"..."

ON SELECTION BAR 1 OF помощь APP_GLOBAL.DoHelp()

ON SELECTION BAR 3 OF помощь APP_GLOBAL.DoAboutBox()

ON SELECTION POPUP файл MESSAGEBOX(APP_FEATURE_NOT_AVAILABLE_LOC,0,APP_GLOBAL.cCaption)

ON SELECTION POPUP сервис MESSAGEBOX(APP_FEATURE_NOT_AVAILABLE_LOC,0,APP_GLOBAL.cCaption)

ON SELECTION POPUP логиошибок MESSAGEBOX(APP_FEATURE_NOT_AVAILABLE_LOC,0,APP_GLOBAL.cCaption)

ON SELECTION POPUP программа MESSAGEBOX(APP_FEATURE_NOT_AVAILABLE_LOC,0,APP_GLOBAL.cCaption)

ON SELECTION POPUP избранное MESSAGEBOX(APP_FEATURE_NOT_AVAILABLE_LOC,0,APP_GLOBAL.cCaption)

ON SELECTION POPUP окно MESSAGEBOX(APP_FEATURE_NOT_AVAILABLE_LOC,0,APP_GLOBAL.cCaption)

ON SELECTION POPUP помощь MESSAGEBOX(APP_FEATURE_NOT_AVAILABLE_LOC,0,APP_GLOBAL.cCaption)

* *********************************************************

* *

* * Cleanup Code & Procedures

* *

* *********************************************************

*

* none of these statements will work

* in exactly this way in a Top menu --

* we'll use the array elements

IF VERSION(2) = 0

RELEASE PAD _msm_prog OF _MSYSMENU

RELEASE POPUP _mprog EXTENDED

SET SYSMENU SAVE

SET SYSMENU TO

SET SYSMENU TO DEFAULT

ENDIF

* the program pad items, above, always get

* get released in runtime, but some items

* specific to application state may be

* released or disabled as you choose:

IF NOT APP_GLOBAL.lReleaseUnusedMenuItems

IF EMPTY(APP_GLOBAL.cHelpFile)

SET SKIP OF BAR 1 OF _msystem .T.

ENDIF

IF EMPTY(APP_GLOBAL.cOptionsDialogClass)

SET SKIP OF BAR 4 OF _mtools .T.

ENDIF

IF EMPTY(APP_GLOBAL.cAboutBoxClass)

SET SKIP OF BAR 3 OF _msystem .T.

ENDIF

IF EMPTY(APP_GLOBAL.cStartupFormClass) ;

OR NOT (APP_GLOBAL.lStartupForm)

SET SKIP OF BAR 12 OF _mfile .T.

ENDIF

IF NOT APP_GLOBAL.lUserPreferences

SET SKIP OF BAR 13 OF _mfile .T.

SET SKIP OF BAR 5 OF _mtools .T.

ENDIF

ELSE

* if you prefer

IF EMPTY(APP_GLOBAL.cOptionsDialogClass)

RELEASE BAR 4 OF _mtools

ENDIF

IF EMPTY(APP_GLOBAL.cAboutBoxClass)

RELEASE BAR 3 OF _msystem

ENDIF

IF EMPTY(APP_GLOBAL.cHelpFile)

RELEASE BAR 1 OF _msystem

RELEASE BAR 2 OF _msystem

ENDIF

IF NOT APP_GLOBAL.lUserPreferences

RELEASE BAR 13 OF _mfile

RELEASE BAR 14 OF _mfile

RELEASE BAR 5 OF _mtools

ENDIF

IF EMPTY(APP_GLOBAL.cStartupFormClass) ;

OR NOT (APP_GLOBAL.lStartupForm)

RELEASE BAR 12 OF _mfile

ENDIF

ENDIF

IF (NOT APP_GLOBAL.lReadEvents)

* unlikely for a Replace-style menu unless

* Top Form, but the following

* isn't safe in a non-ReadEvents environment

RELEASE BAR 1 OF _mTools

RELEASE POPUP _mMacros

ELSE

APP_GLOBAL.cMacroPopupName = "_mMacros"

APP_GLOBAL.SetMacros() && refresh to appropriately disable bar

IF EMPTY(SET("MACKEY"))

RELEASE BAR 1 OF _mMacros

ENDIF

ENDIF

IF (NOT APP_GLOBAL.lFavorites)

RELEASE PAD _msm_Fave OF _MSYSMENU

RELEASE POPUP _mfave EXTENDED

ACTI MENU _MSYSMENU NOWAIT

ELSE

APP_GLOBAL.cFavoritePopupName = "_mFave"

APP_GLOBAL.RefreshFavoritePopup()

ENDIF

* *********************************************************

* *

* * _38C13COKN ON SELECTION BAR 1 OF POPUP представле

* *

* * Procedure Origin:

* *

* * From Menu: DOVIDNIK_GIVOPIS_MAIN.MPR, Record: 69

* * Called By: ON SELECTION BAR 1 OF POPUP представле

* * Prompt: Живопись

* * Snippet: 1

* *

* *********************************************************

*

PROCEDURE _38c13cokn

SELECT Hudogniki.fio, Hudogniki.epoha, Epohi.period, Epohi.cherti,;

Kartini.name, Kartini.museum, Museums.place;

FROM ;

givopis!epohi ;

INNER JOIN givopis!hudogniki ;

ON Epohi.name = Hudogniki.epoha ;

INNER JOIN givopis!kartini ;

ON Hudogniki.fio = Kartini.fio;

AND Epohi.name = Kartini.epoha ;

INNER JOIN givopis!museums ;

ON Museums.name = Kartini.museum

Створення інсталяційного пакету будемо проводити за допомогою програми InstallSheld Express Visual FoxPro Limited Edition:

1.  Запускаємо програму InstallSheld Express Visual FoxPro Limited Edition (Рис. 4.1)

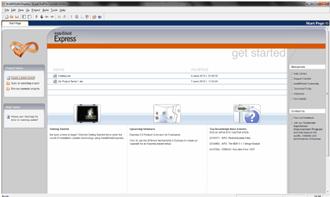

Рис. 4.1 – Головне вікно InstallSheld Express Visual FoxPro Limited Edition

2.  Створюємо новий проект (Рис. 4.2)

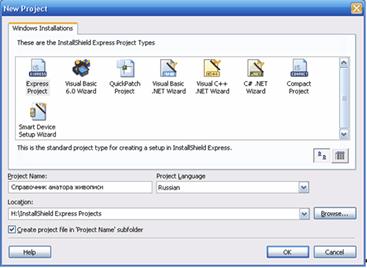

Рис. 4.2 – Вікно New Project

Вводимо Application Information, як показано на рис. 4.3.

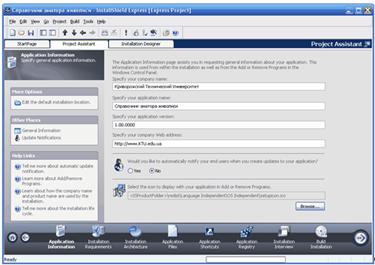

Рис. 4.3 – Вікно Application Information

3.  Вставляємо потрібну нам БД до інсталяційного пакету (Рис. 4.4)

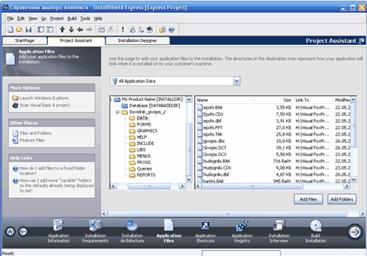

Рис. 4.4 – Вкладка Application Files

4.  Будуємо інсталяційний пакет (Рис. 4.5).

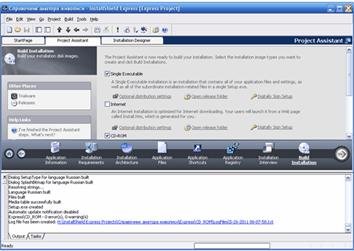

Рис. 4.5 – Створення інсталяційного пакету програми

5.  Після створення інсталяційного пакету записуємо його на диск.

Бази даних відіграють велику роль у сучасному світі. Все з чим ми сьогодення зустрічаємось, швидше всього зареєстровано в тій чи іншій базі. При роботі з великим обсягом даних важливу роль відіграє їх наглядність. Тому часто дані представляють у вигляді таблиць. На прикладі баз даних ми ознайомимось з тим, як організовується збереження і обробка даних в таблиці, для зручності редагування та перегляду даних зробимо форми та звіти. Вміння працювати з базами даних сьогодні є одним з найважливіших навиків роботи з комп’ютером, а спеціалісти з цієї галузі ніколи не залишаться безробітними.

Результатом даної роботи є база даних під назвою «Довідник аматора живопису». В цій базі даних, окрім таблиць, що містять інформацію про художників, картини, епохи живопису, музеї та інше, є також форми, що забезпечують користувачеві можливості перегляду і редагування бази даних. Були також створені запити, які показують окремі частини бази даних, які відібрані по певному критерію, а також представлення даних, що забезпечує користувачеві можливість перегляду повного вмісту бази даних.

База даних має власне меню, в якому є всі запити, форми, представлення даних та багато іншого.

Таким чином, при виконанні курсової роботи були отримані практичні навички розробки баз даних та додатків для керування ними у Visual FoxPro.

1.  Хомоненко А. Д., Цыганков В. М., Мальцев М. Г. Базы данных: учебник для высших учебных заведений. – 3-е издание, дополненное и переработанное. – СПБ: Корона принт, 2003. – 672 с.

2.  Агальцов В. П. Базы данных. – М.: Мир, 2002. – 376 с.

3.  Русскоязычная справка Visual FoxPro 8.

4.  Иллюстрированный самоучитель по Visual FoxPro 7

5.  Методичний посібник з лабораторного практикуму. Частина 1 та 2. /Склали П.В. Бурнасов, М.П.Тиханський, Л.І.Єфименко - Кривий Ріг: КТУ, 2002.

6.  Методичний посібник для проектування і програмування додатків з використанням СУБД для студентів спеціальностей 8.0101.04, 8.0914.01, 7.091501 усіх форм навчання / Укладач П.В. Бурнасов - Кривий Ріг: КТУ, 2003.

7.  Ставровский А.Б. «Fox для начинающих:Учебное пособие» - К.: Издательская группа BHV, 2000. – 400 с.

8.  3. Глушаков С.В., Сурядный А.С. «Персональный компьютер». – 5-е изд., доп. и перераб. – Харьков: Фолио, 2007. – 500 с. – (Учебный курс).

9.  Електронний ресурс: http://www.museum-online.ru/

10.  Електронний ресурс:

11.  http://av-gostemilov-foxpro.narod.ru/Glava11/Index10.htm

12.  Електронний ресурс: http://www.yworld.ru/book/info/Glava13/Index6.htm
